Отопление частного дома своими руками: схемы систем отопления, монтаж

Основа всего – план

Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

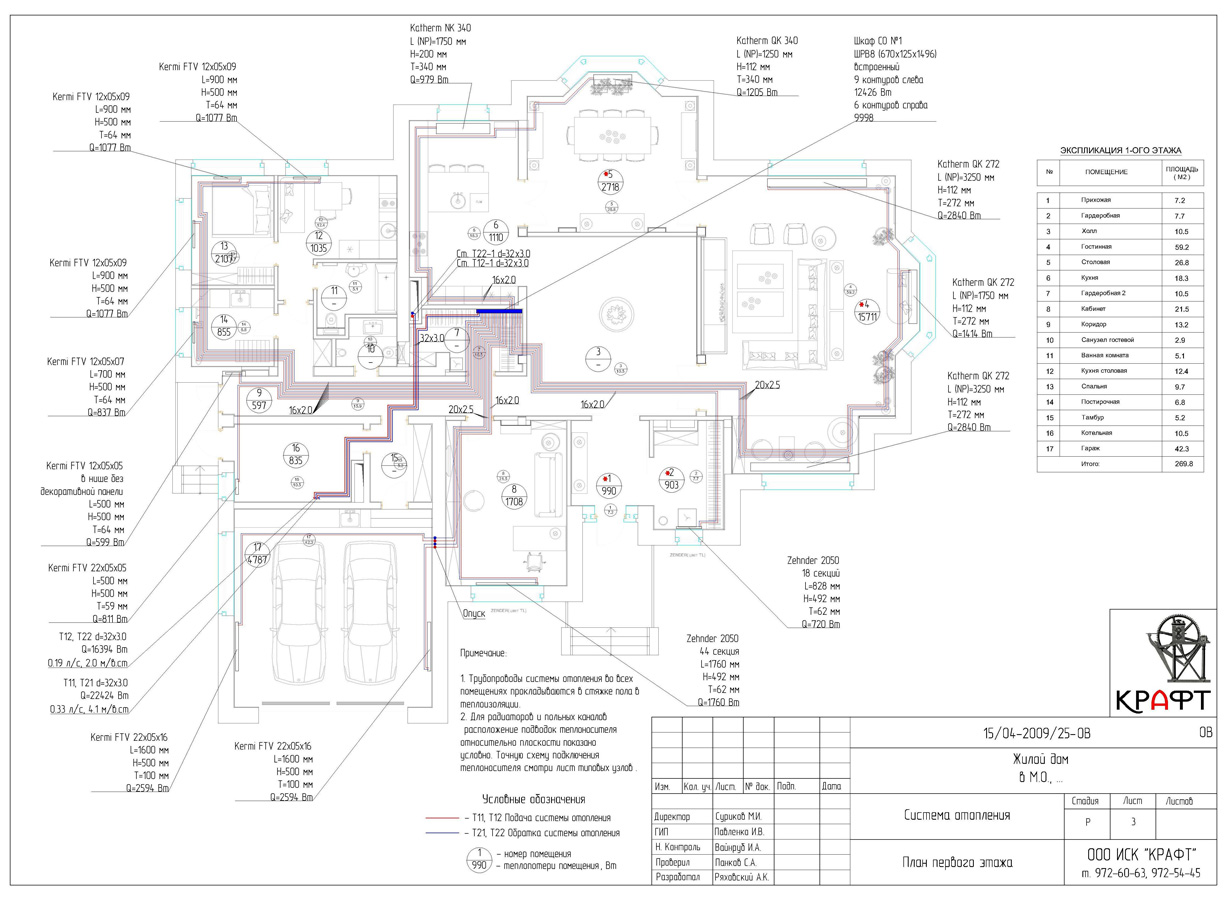

Детальный план отопления

Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.

Металлопластиковые трубы

Как подобрать отопительный агрегат

Котел – это главный элемент системы отопления, в котором теплоноситель нагревается до нужной температуры, а затем разносится по трубопроводам по всем объектам. Котлы различаются по способу подогрева.

Электрические водогрейные установки

Электрокотлы работают от электрической сети. По принципу воздействия на теплоноситель они делятся на 2 группы:

Прямое воздействие оказывают электродные котлы, в которых электроды находятся в жидкости и непрерывным движением разогревают ее до нужной температуры. Такое оборудование расходует электроэнергию экономно, а в случае повреждения котла прекращает работу.
Косвенный нагрев происходит в теновых и индукционных котлах. В зависимости от типа котла теплоноситель нагревается ТЭНом или индукционным стержнем.

Твердотопливные котлы

Работа твердотопливных котлов основана на принципе «верхнего горения». Подающийся в топку кислород подогревается заранее, благодаря чему остается меньше отходов. Он поступает в систему сверху вниз, поэтому горение происходит поэтапно в этом направлении. Такой способ экономит топливо, т.к. в отличие от классических печей оно сгорает не единовременно, а постепенно. Топливом для котлов служат дрова, уголь, пеллеты, брикеты.

Дизельные и комбинированные модели

Дизельные котлы изготавливают из стали или чугуна, а топят соляркой. По принципу нагрева они бывают традиционные и конденсационные. Последние экономичней, т.к. используют для нагрева еще и энергию конденсата.

Из-за сильного запаха и требуемого места под емкость для хранения топлива котельную делают в отдалении от дома.

Комбинированные котлы работают на нескольких видах топлива. В зависимости от модели один вид отопления является основным, а другой резервным. Когда основное топливо заканчивается, котел переключается на второй вид и обеспечивает бесперебойную подачу тепла.

Как спрятать трубы

Главной магистралью, поставляющей тепло к отопительным приборам, является трубопровод. Это связующий элемент системы, без которого нельзя обойтись. При этом трубы не всегда вписываются в современный интерьер, и хозяева часто задумываются, как их спрятать.

Если система отопления уже смонтирована, то скрыть трубопровод будет непросто. Одним из вариантов является устройство коробов, закрывающих приборы.

Если ремонт в процессе, можно «зашить» трубы в стены и заделать стеновыми панелями. Однако данный способ подойдет только для радиаторов с нижним подключением.

Спрятать трубы на этапе разработки проекта системы отопления можно, применив лучевую схему подключения, при которой все трубы прокладываются под полом. Отопительные приборы в таком случае должны быть с нижним способом подключения.

Критерии выбора системы отопления

Учитывая простоту монтажа и доступность материалов, многие мастера проводят монтаж своими руками, соблюдая правила и нормы СНиП.

Тип топлива

Автономное отопление частного дома требует учесть доступность топлива, климатических условий, теплопотерь здания. Обогрев магистральным газом считается наиболее удобным решением.

Альтернатива — сжиженный газ, подаваемый через газгольдер и позволяющий установить компактный дымоход, небольшой котёл.

Заменяют газ:

Жидким топливом, позволяющим автоматизировать работу котла и обеспечить доступность источника энергии.
Электричеством — экологичным, безопасным, бесшумным вариантом отопления. Потребуется отдельная проводка, выдерживающая мощность 9 кВт — трехфазная сеть 380 В. Хорошо утеплённое помещение отапливают электрическим конвектором, инфракрасным излучателем.
Твёрдым топливом, требующим предусмотреть площадь для хранения (хозяйственное помещение или постройка) дров, пеллет, угля, кокса, и смириться с образованием сажи, копоти, частой чисткой.
Комбинированными вариантами отопления.

Гравитационная система отопления

Классическая гравитационная система складывается:

из котла;
бачка;
труб;
радиаторов.

К ее преимуществам относится энергонезависимость, саморегуляция, надежность. Существует мнение, что полипропиленовые трубы для устройства такой системы не подходят, но это не так. Просто при монтаже нужно соблюсти некоторые условия:

Разлив на всем протяжении нужно проводить под равномерным уклоном.
После котла необходим разгонный участок небольшой длины, называемый коллектором. Здесь вода набирает скорость и продолжает дальнейшую циркуляцию. Оформлять его нужно отрезком стальной трубы, чтобы происходило охлаждение теплоносителя.
Радиатор необходимо располагать как можно ниже уровня котла, в крайнем случае наравне с ним.
Твердотопливный котел устанавливают под небольшим уклоном. Трубу в него вваривают в самом верхнем углу.
Выходная труба также монтируется с уклоном в самой нижней точке.
К радиаторам подключают краны с максимальным потоком. Это сведет на нет потери, а циркуляция будет происходить по всем батареям.

Если в планах устройство теплого пола, формируют гравитационную безнасосную систему для радиатора, а для пола устраивают отдельную петлю с насосом. Так как в системе ограниченное давление, она не сможет продавить дополнительные сложные контуры естественным путем.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

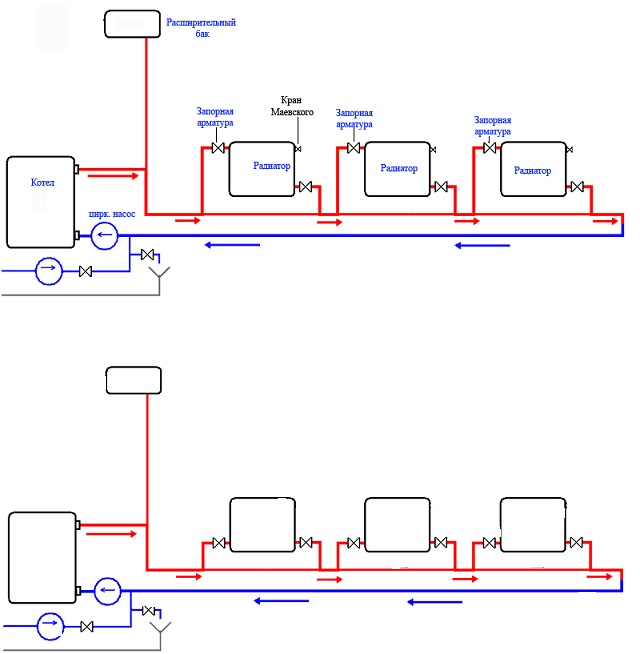

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Основа всего – план

Детальный план отопления

Металлопластиковые трубы

Материалы

Трубы

Какими трубами можно развести водяное конвекционное отопление?

Температура теплоносителя в автономных системах обычно держится в пределах 75С, а давление не превышает 2,5 кс/см2, поэтому требования к прочности труб и их термостойкости минимальны.

Наиболее популярны:

Полипропиленовые трубы. Как правило, для нужд отопления приобретается армированный алюминиевой фольгой полипропилен. Армирование уменьшает удлинение труб при нагреве с внушительных 6,5 мм/м.пог. (при нагреве на 50 градусов) до скромных 1,5 мм/м.пог.;

Монтаж соединения металлопластиковых труб на пресс-фитингах.

Какие трубы укладывать в теплый пол?

Для этой цели чаще всего используют сшитый полиэтилен PEX или термомодифицированный PERT.

Труба PERT для теплого пола.

Трубы обоих типов стойки к нагреву, обладают приемлемой механической прочностью и достаточной для укладки гибкостью. Шаг между витками трубы варьируется от 15 до 20 см, длина одного замкнутого контура не должна превышать 120 метров.

Каким должен быть наружный диаметр полимерных или металлополимерных труб отопления?

Для дома умеренной площади (до 200 м2) я бы посоветовал придерживаться следующих значений:

Подводка к радиатору — 20 мм;
Разлив с принудительной циркуляцией теплоносителя — 25 мм,

Подводка к радиатору и розлив.

Теплый пол — 16 мм.

В гравитационной системе отопления (работающей за счет естественной циркуляции при нагреве теплоносителя) диаметр розлива нужно увеличить до 40 — 50 мм. Инструкция связана с низким гидравлическим напором в контуре; для того, чтобы обеспечить приемлемую скорость циркуляции воды, гидравлическое сопротивление труб должно быть минимальным. А оно, как известно, обратно пропорционально внутреннему диаметру трубы.

Радиаторы

Какие радиаторы лучше купить для автономного контура?

Алюминиевые секционные. Очень демократичная стоимость секции (от 280 рублей) сочетается с отличной теплоотдачей (до 205 ватт на секцию). Прочность радиаторов и их термостойкость с избытком достаточны для автономной системы отопления.

Алюминиевые радиаторы: максимум эффективности при разумной цене.

Как рассчитать нужное количество секций?

Их суммарное количество рассчитывается простым делением номинальной мощности источника тепла (котла или теплового насоса) на паспортную мощность одной секции. Мощность отопительного прибора для отдельного помещения можно грубо оценить из расчета 40 ватт тепла на кубометр отапливаемого объема. Скажем, для комнаты размером 4х5х3 метра нужно 4*5*3*40=2400 ватт тепла, или 2400/200=12 секций с номинальной тепловой мощностью 200 ватт.

Здесь есть одна тонкость. Производители всегда указывают мощность секций и отопительных приборов для дельты температур между теплоносителем и воздухом в 70 градусов; то есть при +20 в комнате для получения номинального теплового потока батарея должна быть нагрета до 90С.

На практике температура теплоносителя в автономном контуре заметно ниже. Скажем, при +25 в комнате и +60 на поверхности радиатора дельта температур будет равна всего 35 градусам, а тепловая мощность секции уменьшится ровно вдвое — до 100 ватт.

Для автономного отопления нехарактерны высокие температуры теплоносителя.

Дополнительное оборудование

Что, кроме котла, труб и радиаторов, необходимо для монтажа водяной системы отопления?

В закрытой системе с принудительной циркуляцией обвязка котла должна включать:

Циркуляционный насос (желательно — с регулировкой производительности);
Автоматический воздухоотводчик для удаления воздушных пробок при запуске контура;
Расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве. Как правило, объем бачка берется равным 1/10 объема теплоносителя в системе;
Предохранительный клапан для сброса давления при перегреве или закипании теплоносителя;
Манометр для контроля давления.

Группа безопасности котла — манометр, воздушник и предохранительный клапан.

В открытой гравитационной системе единственное дополнительное приспособление — открытый расширительный бак. Он выносится в верхнюю точку контура и используется не только по прямому назначению, но и отвода воздуха, и для заливки в контур воды.

Отдельные радиаторы снабжаются отсекающими шаровыми кранами, дросселями или термоголовками. Запорно-регулирующая арматура позволяет при необходимости отключить прибор, не останавливая весь контур, или уменьшить его теплоотдачу.

Если радиатор расположен выше розлива, в его верхней пробке должен быть установлен кран Маевского или автоматический воздухоотводчик.

Кран Маевского для ручного стравливания воздуха.

Вариант №2. Изготовление электродного котла

Электродный котел это более прогрессивная разработка. Такие нагреватели начали массово применять в последние 10–15 лет.

Устройство электродного котла

В качестве нагревательного элемента в электродном котле используется собственно сама вода. Котел это металлический корпус, в который вставлен изолированный от корпуса стальной электрод.

К электроду подключается фаза, а к корпусу ноль, когда подается напряжение, ионы воды начинают колебаться с частотой 50 герц, в результате чего жидкость нагревается. Именно поэтому такие агрегаты еще называют ионными.

Общая схема электродного котла.

Габариты у таких агрегатов небольшие, в качестве корпуса используется труба диаметром до 320 мм и длиной до 600 мм, но это максимум, для частных домов делаются ионные котлы почти вполовину меньше.

Схема отопительной системы с ионным котлом.

Достоинства:

Довольно скромные размеры, этот котел не будет мешать даже в локальной отопительной системе небольшой квартиры;
В этих нагревателях нет «сухого хода», то есть, без воды котел просто перестанет работать, но ничего в нем не перегорит;
Системе не страшны перепады напряжения;
Быстро нагревается и также быстро остывает, а значит, легко регулируется;
По сравнению с агрегатами, работающими от ТЭНов электродный котел значительно экономичней.

Электродные котлы намного экономичней ТЭНовых.

Недостатки:

Ионные котлы очень требовательны к качеству и уровню электропроводности теплоносителя;
Ввиду повышенной опасности поражения током аппараты нуждаются в надежном заземлении;
При попадании воздуха в систему электроды активно коррозируют и быстро приходят в негодность.

Собираем ионный котел

Иллюстрации	Рекомендации
	Материал для корпуса. Металлическая труба с внутренним диаметром порядка 50 мм и длиной 400 мм; Монолитный стержень сечением 20 мм, длина 300 мм; Два переходника с внутренней резьбой.
	Подгоняем патрубок. Один патрубок будет ввариваться сбоку, второй с торца трубы. Для начала нам нужно подрезать боковой патрубок, чтобы он плотно прилегал к телу трубы. Я подрезал патрубок болгаркой, после чего доводил до идеала круглым напильником.
	Вырезаем отверстие. На тот момент у меня не было плазменного резака, поэтому пришлось накернивать трубу по окружности и высверливать отверстия по 5 мм.
	Подгоняем отверстие. Дальше при помощи натфеля и круглого напильника окружность доводится до идеала. Расстояние от края трубы до бокового патрубка 10–15 мм.
	Привариваем патрубки. Патрубки сначала нужно прихватить сваркой в нескольких местах, чтобы не повело, а потом обваривать шов.
	Вырезаем платформу. В качестве платформы я использовал лист стеклотекстолита толщиной 20 мм, ориентировочный размер 120х120 мм, резал его ножовкой по металлу.
	Готовим платформу. В платформе высверливаем 5 отверстий, 1 по центру и 4 по периметру (как на фото). Диаметр отверстий 10–12 мм. Через центральное отверстие будет крепиться стальной электрод, а боковые отверстия предназначены для крепления корпуса котла.
	Крепление корпуса к платформе. Для того чтобы прочно прикрепить корпус котла к платформе я приварил с 4 сторон гайки на 12 мм. В них легко проходят болты на 10 мм. Но эти «уши» должны быть чуть приподняты над платформой, для обеспечения этого зазора я накрутил на болты «родные» гайки снизу и зафиксировал держатели такими же гайками сверху. Жестко закрепленные «уши» легче приваривать.
	Сборка котла. Вырезаем резиновую прокладку чуть больше наружного диаметра котла; Проделываем отверстие в прокладке по центру и крепим через прокладку стальной электрод; Устанавливаем корпус котла и прикручиваем его болтами к платформе.

Решение 5. Интерьер кухни: как спрятать коммуникации

Решить вопрос с маскировкой корпуса — это полдела. Коммуникации, отходящие от прибора, портят интерьер кухни не меньше, чем сам котёл. Газовые трубы, шланги для воды, громоздкий дымоход являются неотъемлемой частью агрегата и остаются на виду.

Задекорировать коммуникации можно коробом. Для этого приобретается нужного размера пластиковый или делается самостоятельно из гипсокартона. Второй способ имеет более основательную конструкцию, которую в дальнейшем можно поклеить декоративной плёнкой или обложить кафелем.

Короб из ДСП для труб и шлангов

Газовая труба обычно скрыта мебелью и видна лишь небольшая часть между полкой и рабочим столом. Это место покрывается хромированной краской или декорируется любым, выше описанным, способом.

Угловые элементы коммуникаций удачно маскируются разными способами:

искусственными цветами;
муляжами фруктов;
навесными панелями;
закрашиваются в тон интерьера.

Монтаж системы отопления частного дома

Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.

В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.

Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:

монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;

трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;

исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;

радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;

обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.

Порядок выполнения монтажа системы отопления:

установка котла;
разводка труб;
установка радиаторов;
состыковка радиаторов и труб с установкой терморегуляторов;
установка расширительного бачка и насоса;
подключение котла к системе.

Инструкция по сборке самодельного индукционного котла

Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля — по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны — так их удобнее подключать к отопительному контуру.

Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом — сначала точечно, а затем капитально.

С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

Последний этап работы — покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа

Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

Система водяного отопления

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

Двухтрубная система отопления дома

Коллекторная (лучевая) разводка

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

заливка стяжки на систему труб.

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.
