Как выбрать стабилизизатор напряжения для газового котла

Современные газовые котлы оснащены инновационным программным обеспечением. Электроника управляет работой процессора и режимами установки прибора. Научиться управлять электронным устройством вполне возможно, но складываются обстоятельства, когда управление системой от пользователя не зависит. К непредвиденным обстоятельствам относятся резкие перепады напряжения в сети или кратковременное внезапное отключение электрической линии. В таких случаях стабилизатор напряжения. Иначе, дорогостоящие газовые котлы будут периодически давать сбой и плата очень быстро придет в непригодность.

Причины и провоцирующие факторы

Основными причинами, которые могут образовывать течь в газовом котле, являются:

Пробоина в водонагревательном бачке – вызывается коррозией металла, что особенно часто преследует те агрегаты, которые в непрерывной эксплуатации более 10 лет. При частом контакте воды с металлической поверхностью образуется ржавчина, которая постепенно разъедает водонагреватель. Вначале это будет мельчайшая дырочка, которая не даст о себе знать до поры до времени. Но в один прекрасный момент пробоина достигнет внушительных размеров, что нельзя будет не заметить невооруженным глазом.

Плохо затянутые сгоны и отсутствие герметичности в стыках – вода подтекать будет постоянно, образуя капли, которые очень быстро перерастают в лужи

Это еще раз подчеркивает важность и необходимость правильной установки системы отопления.

Пробоина в водонагревателе по сварочному шву – заводской брак сложно проверить или выявить перед покупкой оборудования. Обычно проблема возникает ровно тогда, когда гарантийный срок исчерпан

Доказать что-либо в такой ситуации практически невозможно, а вот потратиться на дорогостоящий ремонт или замену этой части котла придется.

Прогорание стенок водонагревателя – такое возможно, если в камере сгорания постоянно сильное пламя, которое при частом воздействии на металл разрушает его целостность. Естественно, за неделю этого не произойдет, но за 10 лет непрерывной эксплуатации вполне возможно.

Не забывайте и о такой проблеме, как конденсат. Часто он собирается на металлических сгонах или пластиковых патрубках, формируя достаточно крупные капли, которые якобы вытекают из котла.

Всему виной отсутствие должной температуры в помещении, где находится котел. Если она ниже 10℃, а в отопительной системе нагрев воды доходит до 60-70℃, образуется разница температур, которая и является причиной ложного беспокойства.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Естественно, проблему нужно решать, поскольку повышенная влажность плюс металл всегда равно коррозии, которая приведет к необходимости замена отдельных элементов системы.

А теперь давайте разберем провоцирующие факторы, которые в совокупности приводят к неисправности самого водонагревателя в системе отопления:

• Котел работает «на износ» – установлены максимальные температуры, пламя в горелке буквально выжигает металл, формируя в нем прободнения.
• Неправильно выбрана модель котла, мощность которой не рассчитана на обогрев огромной площади жилья. Такое случается, когда в целях экономии для обогрева частных жилых домов покупаются не мощные настенные котлы, а маломощные (на 7-8 кВт) парапетные. Итог понятен – сумасшедший перерасход топлива и работа котла на износ, что грозит постоянными поломками.
• Камера сгорания установлена настолько низко, что высокое пламя горелки разрушает металлический слой.

Последствия течи в котле

• Использование «живой» воды – в отопительную систему нельзя заливать воду из колодцев и криниц, так как в ней растворено большое количество кислорода. В свою очередь кислород провоцирует развитие коррозии, которая вызовет течь не только в радиаторах, но и в самом котле. Специалисты рекомендуют заливать в расширительный бак только дистиллят, но многие пользователи газового оборудования это игнорируют и ставят автоматическую подпитку из общей системы водоснабжения.
• Резкий перепад температуры воды – когда в системе полностью холодная вода, а пламя горелки выставлено на максимум. Резкий нагрев воды приводит к стремительному расширению металла, что провоцирует трещины, особенно в стальных напольных котлах.
• Отсутствие ежегодной профилактической чистки нагревательного элемента – в систему запускается реагент, который растворяет накипь, а также нейтрализует ржавчину в воде. Если этого не делать, риск развития утечки будет высок уже на 3 год эксплуатации котла.

Еще один важный момент – это дешевая стоимость котла. Мнимая экономия, которая достигается за счет использования листового металла, склонного к быстрому окислению при постоянном контакте с водной средой.

Причиной образования течи на сгонах является неправильная установка. Чаще такое проявляется, когда монтаж отопительной системы выполняется самостоятельно, не имея навыка и опыта.

Не исключайте и такую проблему, как запуск системы отопления без теплоносителя. Металл быстро перегревается и склонен к образованию трещин, сколов и других повреждений.

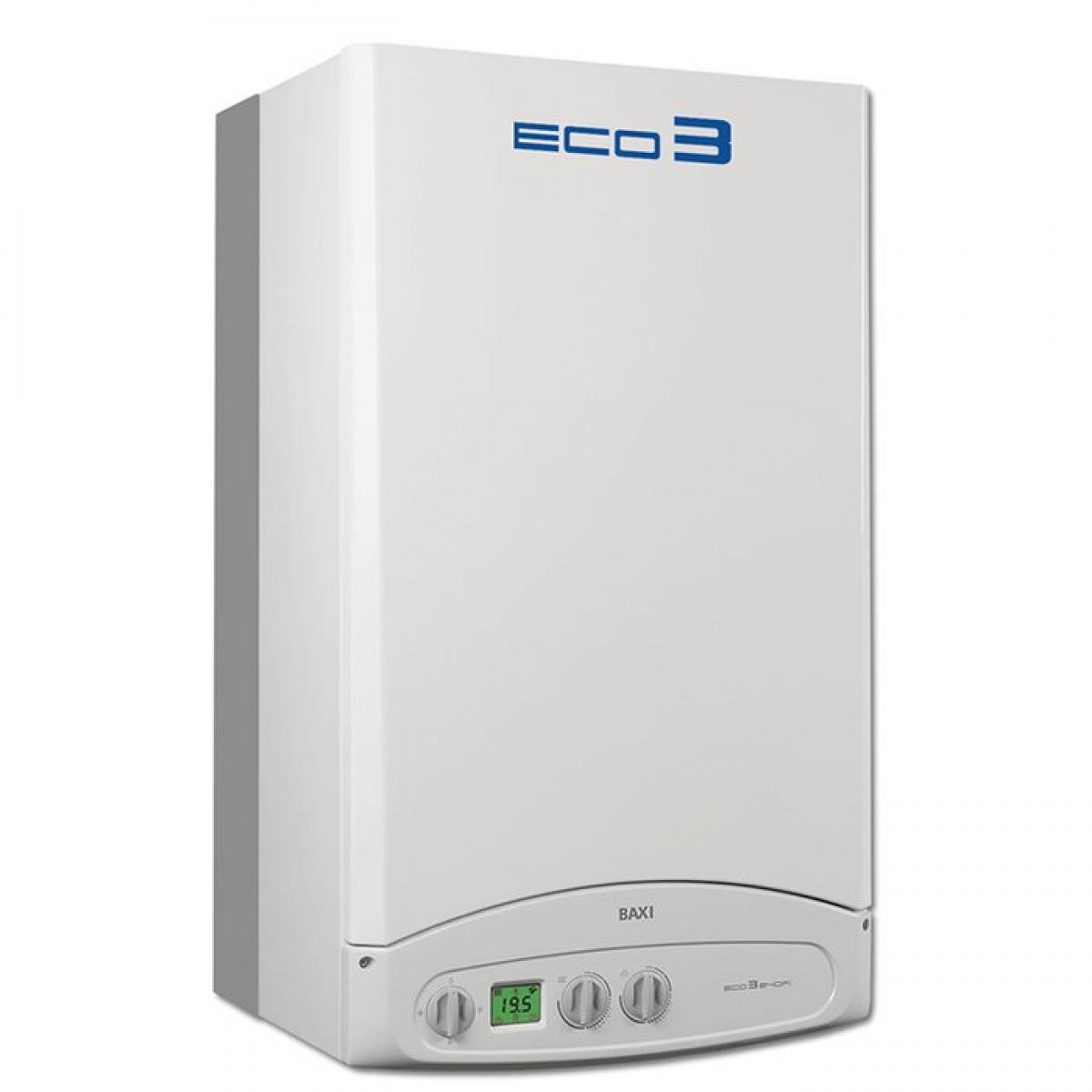

Baxi (Бакси) ↑

В Россию из серии Baxi попадают только котлы «адаптированные к индивидуальным потребностям и привычкам местного рынка

Baxi (Бакси) — английская марка бытовых котлов отопления, входящая в холдинг «BAXI GROUP», имеющему более чем столетнюю историю (основан в 1866г). Тем не менее, на территорию стран бывшего СНГ продукцию поставляет дочерний концерн этой группы BDR Thermea, организованный совместно с концерном De Dietrich Remeha Group BV, направляя сюда продукцию исключительно итальянской компании BAXI S.p.A . В наши страны поставляется только котлы «адаптированные в соответствии с индивидуальными потребностями и привычками рынка» и, к сожалению, нам недоступны многие высокотехнологичные новинки, доступные жителям ЕС (геотермальные тепловые насосы, котлы на биомассе, солнечные решения, агрегаты комбинированного производства тепловой и электрической энергии), за которые Baxi Group была награждена королевой Великобритании в 2012 г. Но и те газовые котлы, которые мы можем видеть, характеризуются высокой эффективностью и хорошими рабочими показателями в сочетании с разумной ценой. По итогам 2005 г. котлы Baxi стали лидером продаж в России и Украине. В нашей стране ассортимент газовых котлов этого бренда имеет:

• настенные газовые котлы, в том числе котлы для установки на открытом воздухе, а так же котлы, имеющие встроенный бойлер 40-60л;
• настенные конденсационные котлы;
• напольные конденсационные котлы;
• напольные с атмосферной горелкой, в том числе и энергонезависимые.

Имеются модели со встроенной погодозависимой автоматикой, а также в котлах Бакси предусмотрена возможность перенастройки для работы на сжиженном газе. Из недостатков стоит отметить тот факт, что присутствующая в некоторых котлах линейки система битермических теплообменников в странах ЕС практически не используются, как ненадежная, недолговечная и проблематичная при выходе из строя одного из теплообменников. Кроме того, даже в самых высокотехнологичных, многофункциональных и автоматизированных моделях, практически отсутствует возможность интеграции через сеть Интернет, что позволяло бы дистанционно управлять системой.

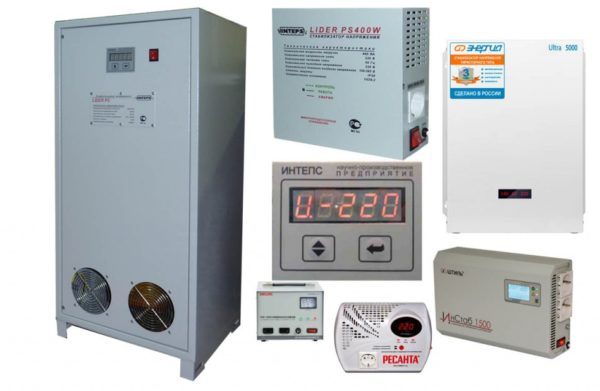

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

• Тип: релейный.
• Мощность: 180 Вт.
• Напряжение на входе: 165—260 В; на выходе — 200—240 В.
• Точность стабилизации: 10%.
• КПД: 95%.
• Количество выходных розеток: 1.
• Вес: 1,5 кг.
• Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

• Тип: релейный.
• Мощность: 1000 Вт.
• Напряжение на входе: 140—260 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 97%.
• Количество выходных розеток: 1.
• Вес: 3,5 кг.
• Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

• Тип: релейный.
• Мощность: 10 кВт.
• Напряжение на входе: 140—260 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 19,7 кг.
• Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

• Тип: релейный.
• Мощность: 400 Вт.
• Напряжение на входе: 100—280 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 95%.
• Количество выходных розеток: 1.
• Вес: 2,9 кг.
• Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

• Тип: релейный.
• Мощность: 10 кВт.
• Напряжение на входе: 110—270 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 98%.
• Клеммы для подключения нагрузки.
• Вес: 22,5 кг.
• Стоимость: от 12190 р.

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

• Тип: релейный.
• Мощность: 7 кВт.
• Напряжение на входе: 140—260 В; на выходе — 207—233 В.
• Точность стабилизации: 6%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 14,1 кг.
• Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

• Тип: релейный.
• Мощность: 600 Вт.
• Напряжение на входе: 176—264 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 95%.
• Количество выходных розеток: 4.
• Вес: 1,6 кг.
• Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

• Тип: релейный.
• Мощность: 1000 Вт.
• Напряжение на входе: 176—264 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 95%.
• Количество выходных розеток: 4.
• Вес: 1,6 кг.
• Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

• Тип: электронный.
• Мощность: 8 кВт.
• Напряжение на входе: 128—320 В; на выходе — 210—230 В.
• Точность стабилизации: 4,5%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 41 кг.
• Стоимость: от 46700 р.

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

• Тип: электронный.
• Мощность: 5,2 кВт.
• Напряжение на входе: 60—265 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 98%.
• Клеммы для подключения нагрузки.
• Вес: 20 кг.
• Стоимость: от 23470 р.

Как выбрать стабилизатор напряжения для газового котла

Современные газовые котлы оснащены инновационным программным обеспечением. Электроника управляет работой процессора и режимами установки прибора. Научиться управлять электронным устройством вполне возможно, но складываются обстоятельства, когда управление системой от пользователя не зависит.

К непредвиденным обстоятельствам относятся резкие перепады напряжения в сети или кратковременное внезапное отключение электрической линии. В таких случаях стабилизатор напряжения. Иначе, дорогостоящие газовые котлы будут периодически давать сбой и плата очень быстро придет в непригодность.

Виды стабилизаторов

Стабилизатор напряжения для котлов отопления создан, чтобы работать в нескольких направлениях: при любых скачках напряжения выравнивать показатель до 220 В или безопасно обесточивать систему, если возможности аппарата не позволяют нормализовать силу тока.

Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования.
Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.

Электромеханические

Принцип действия оборудования основан на установленных внутри корпуса обмотках трансформатора, по которым движутся угольные щётки. Привод обеспечивает вращение агрегата. Исходя из входного напряжения, щётки будут принимать определенное положение, передавая аппарату необходимый ток.

Преимущества:

• высокая точность работы;
• низкая и доступная цена;
• большой выбор регулировок;
• сохранение работоспособности при больших перегрузках;
• компактные размеры.

Но имеются и некоторые недостатки, о которых нужно знать:

• время срабатывания – 2 секунды, а это очень много, если на котле стоят электронные детали;
• при возникновении резкого скачка тока стабилизатор иногда снижает или завышает выходящее значение;
• при похолодании стабилизатор на котле будет плохо срабатывать из-за минусовой температуры;
• присутствуют механические части, они недолговечные из-за износа щеток;
• при работе создаёт много шума;
• возникают искры при эксплуатации, что создает опасность возгорания – в таком случае необходимо использовать удаленный монтаж.

Такой стабилизатор часто используют для газовых котлов, но специалисты советуют заранее позаботиться о мерах предосторожности. Оборудование желательно устанавливать на определённом расстоянии от самого отопительного котла

Релейные

Этот тип новее предыдущего варианта и наиболее широко используется при работе с котлами. На трансформаторе размещают от 5 до 12 реле, которые помещают в отдельный корпус. При резком изменении напряжения, ток пропускается через один из них по контуру максимально приближенного к 220 В. Таким образом, происходит выравнивание. Желательно выбирать стабилизатор с наиболее большим количеством реле.
В конструкции полностью устранены механические компоненты. Это влияет на продолжительность срока эксплуатации.

Преимущества:

• мгновенно срабатывает на перепады;
• большой диапазон водного напряжения;
• хорошо справляется с большими перегрузками;
• без перебоев работает при минусовой температуре;
• нет необходимости постоянно обслуживать и осуществлять контроль;
• прослужит долгие годы из-за отсутствия механических деталей;
• доступная стоимость.

Недостатки:

• если приобрести оборудование с маленьким числом реле, то шаг сильно увеличится, а потому пострадает точность;
• погрешность напряжение до 8%;
• создает много шума при эксплуатации.

Стабилизатор получил популярность из-за оптимального соотношения цена/качество.

Электронные

Источник фото: ua.all.biz

Этот тип оборудования проводит ток через контуры обмотки трансформатора. Но это происходит благодаря не привычному реле, а специальным ключам. Симисторы могут пропускать идущий из сети ток в нескольких направлениях, а тиристоры только в одном. Эти полупроводниковые элементы небольших размеров, но имеют большую эффективность при работе.

Преимущества:

• долгий срок эксплуатации;
• неприхотливость в обслуживании;
• нет необходимости постоянно осуществлять контроль за работой;
• могут функционировать без перебоев в сильные морозы;
• широкий диапазон регулировок.

Недостатки:

• повышенная чувствительность к посторонним помехам;
• большая цена за оборудование.

В современные дни такие типы стабилизаторов – самые совершенные из тех, которые можно установить на газовый котёл. Но они уступают в популярности релейным из-за высокой цены.

Нужно ли покупать или нет

Чаще всего дает сбой при перепадах тока плата управления — самая уязвимая и дорогостоящая деталь любого котла отопления. Но и это еще не самое опасное при эксплуатации газового котла. Всегда есть риск утечки газа, удушения парами, а также стихийного взрыва.

Стабилизатор напряжения для котла обеспечивает бесперебойную работу электроники и программных процессов, четкое управление функциями и своевременное отключение от сети. За рабочие процессы внутри механизма отвечают специально установленные электронные датчики. Программное управление котлом обеспечивает стабильную работу котла и надежную техническую безопасность.

Покупка стабилизатора – совершенно правильное решение. Однако, есть факторы, когда стабилизатор не может помочь решить проблему. Подключение газового котла через стабилизатор напряжения не защищает потребителя абсолютно от всех бытовых неприятностей.

Стихийные бедствия, во время которых может произойти попадание молнии в механизм или полное отключение электрической сети. В таком случае стабилизатор не поможет и не защитит котел от поломки. В остальном, стабилизатор нужный и важный прибор, обеспечивающий безопасную и надежную работу газового котла.

Требования к стабилизатору

Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.

Число фаз

Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.

Мощность

Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?

Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:

Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.

Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!

Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.

Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА). Это делается специально, чтобы ввести покупателей в заблуждение

Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.

Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.

Тип

Современные стабилизаторы выпускают четырех типов*:

• электромеханические (с подвижным контактом);
• релейные (реле в качестве силовых ключей);
• электронные (когда вместо реле — тиристоры)
• и инверторные (с двойным преобразованием).

*Чем все эти стабилизаторы отличаются друг от друга можно глянуть .

Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:

Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…

Поэтому электромеханические сразу исключаем. Они просто опасны.

Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.

Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.

Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).

Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.

Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:

• однофазный;
• с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
• любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.

Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.

Бастион Teplocom ST-555 – суперкомпактная конструкция

Малогабаритный прибор стабилизации напряжения. Нивелирует перепады входных параметров электросети. Модель специально сконструирована для защиты системы отопления и отдельных узлов, в том числе, газовых котлов. Имеет выносную розетку на гибком кабеле.

Стабилизатор рассчитан на эксплуатацию в условиях подвала при повышенной влажности. Предусмотрена защита от попадания молнии.

Плюсы:

• Супер малые размеры, легко устанавливается, мало весит.
• Полностью выполняет свои обязанности, достаточно точен.
• Яркая светодиодная индикация, ночью заменяет ночник.

Минусы:

• Громкий, очень хорошо щелчки, когда работает.
• Плавает выходное напряжение, наблюдается нестабильность в работе.

Разновидности стабилизаторов напряжения

Стабилизаторы напряжения — устройства распространенные. Их применяют не только для защиты котлов. Поэтому у этих приборов широкий модельный ряд. По конструктивным особенностям и принципу работы выделяется 4 вида:

• электромеханический;
• релейный;
• электронный;
• инверторный.

Электромеханические

Устройства этой категории напоминают лабораторный автотрансформатор. Имеется торообразный сердечник. На него намотаны витки первичной и вторичной обмотки. По ним двигается ползунок из графитовой щетки.

Основные достоинства приборов данного типа:

1. Повышенная точность регулировки. Чем больше витков трансформатора, тем точнее стабилизатор выдает нужное напряжение.
2. Терпимость к перегрузкам. Мощность устройства протекает через железный трансформатор, который кратковременно способен работать при превышенных нагрузках.

Устройство электромеханического стабилизатора

Недостатки:

1. Недолговечность работы. Графитовая щетка подвержена истиранию.
2. Задержка переключения на другой уровень напряжения порядка 2 с. Стабилизатор может не успеть выровнять напряжение. Поэтому газовый котел выйдет из строя.

Релейные

Релейные стабилизаторы напряжения по принципу работы напоминают электромеханические. В основе устройства трансформатор. На первичную обмотку подается сетевое нестабилизированное напряжение. Вторичная обмотка имеет множество отводов. Они подключаются к выходу устройства через реле. Если выходного напряжения недостаточно, стабилизатор подключает к выходу дополнительный виток трансформатора.

Плюсы стабилизаторов релейного типа:

1. Быстрая реакция на перепады напряжения. Реле может включиться менее чем за секунду.
2. Способны работать при отрицательных температурах. Реле невосприимчивы к холоду.

Минусы:

1. Дешевые модели с малым количеством реле обладают плохой точностью регулировки. Выходное напряжение способно отклоняться от требуемого значения на 8%.
2. Шум. Переключение реле издает характерный щелчок. Поэтому прибор плохо подходит для жилых помещений.

Прибор релейного типа

Электронные

В этих устройствах также используется трансформатор. Однако в них отсутствуют механические щетки или реле. Выходное напряжение регулируется с помощью электронных симисторных ключей.

Симисторы все время работы находятся либо в открытом, либо в закрытом состоянии. Они или пропускают электрический ток на выход, или блокируют. Электронная плата стабилизатора высчитывает, какую часть напряжения следует пропустить к потребителю (котлу), а какую оставить в сети.

Плюсы электронных стабилизаторов:

1. Повышенная точность регулировки. Отклонения не превышают 1-2 %.
2. Отсутствие подвижных элементов. Отсюда никаких шумов и хорошая надежность.

Минусы:

1. Чувствительность к помехам в питающей сети. Схема управления прибора восприимчива к ВЧ импульсам.
2. Высокая цена. В некоторых моделях применяются дорогие микроконтроллеры.

Автоматический однофазный стабилизатор электронного типа

Инверторные

Сложные и дорогие устройства. Они гарантируют максимальное качество и точность выходного потенциала. Инверторные стабилизаторы берут от сети переменное напряжение 220 В. Затем выпрямляют его с помощью диодного моста и стабилизируют электролитическими конденсаторами. На выходе фильтра получается постоянное напряжение порядка 310 В.

Далее оно снова переворачивается (инвертируется) в переменный вольтаж 220 В 50 Гц. Выходное напряжение формируется контроллером стабилизатора. Оно лишено шумов и искажений. Поэтому на выходе получается чистая синусоида с нужной амплитудой.

Инверторный стабилизатор Штиль

Достоинства:

1. Высокое качество выходного напряжения. Оно никак не зависит от входного.
2. Мгновенная регулировка выходных параметров. Напряжение отслеживается в режиме реального времени.

Недостатки:

1. Высокая цена прибора. За счет дороговизны электронных компонентов.
2. Сложный и затратный ремонт. В случае поломки придется искать специалиста по ремонту инверторных преобразователей.

Команды сервисного меню газового котла BAXI

В строках сервисного меню можно изменить некоторые настройки параметров режима работы газового котла Baxi.

BAXI Main Four | BAXI Eco Four | BAXI Four Tech:

Строка F06 — установка максимальной температуры (°С) системы отопления: 00 = 76°C (выключение горелки при 80°C); 01 = 45°C. Заводская настройка = 00.

Строка F08 — максимальная полезная мощность системы отопления (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F09 — максимальная полезная мощность системы ГВС (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F10 — минимальная полезная мощность системы отопления (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

Строка F11 — время ожидания горелки между двумя включениями (01-10 мин): 00=10 сек. Заводская настройка = 03.

Только BAXI Main Four:

Строка F14 — тест для проверки правильного положения датчика горячей воды: 00 — выключено; 01 — всегда включено. Заводская настройка = 01.

Строка F16 — минимальная полезная мощность системы ГВС (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

BAXI Main 5:

Строка F06 — Установка максимальной температуры воды на подаче в контур отопления (°С) 000=76 °C (отключение горелки при 81 °C) 001=45 °C (отключение горелки при 50 °C). Заводская настройка =000.

Строка F08 — Макс. мощность в режиме отопления (0-100%). Заводская настройка для котла модели 24F =055; для модели 18F =100; для модели 14F =050.

Строка F09 — Макс. мощность в режиме ГВС (0-100%). Заводская настройка =100.

Строка F10 — Мин. мощность в режиме отопления и ГВС (0-100%). Заводская настройка =100.

Строка F11 — Время ожидания перед новым включением в режиме отопления 000=10 секунд — 001…010 = 1…10 минут. Заводская настройка =003.

Строка F14 — Проверка правильности положения датчика ГВС: 000=Отключено; 001=Всегда включено. Заводская настройка =001.

Строка F18 — Разблокировка параметров для СЕРВИСНОГО ОБСЛУЖИВАНИЯ. Заводская настройка =000.

Рекомендую все, произведенные вами, изменения настроек в строках меню записывать. Записи прикладывать к инструкции к котлу.

Обзор моделей

Начнем с модели ACH-350C

• LVT АСН-350С – тиристорный стабилизатор напряжения для широкого спектра применения. Его можно использовать как выпрямитель для компьютера или телевизора, но основная его функция все же питание котла. Это однофазный прибор, мощностью 350 ватт, предназначенный для работы в сети 220 вольт. Порог отключения и рабочий диапазон – от 140 до 270 вольт, исполнение может быть, как напольным, так и настенным. Стоимость такого изделия составляет примерно 2800 рублей.
• LVT АСН-600 – это релейный стабилизатор напряжения, предназначен для домашнего использования. Он может обеспечивать работу электроприборов с асинхронными двигателями, мощностью до 0,6 киловатт. Запас пускового тока этого прибора – 2,4 киловатта. Его девяти ступенчатая конструкция прекрасно подходит, чтобы питать котел, холодильник или компьютер. Это однофазный прибор с диапазоном рабочих токов от 145 до 280 вольт. Его производят в напольном и настенном исполнении. Цена этого изделия в среднем составляет около 2400 рублей.

Данный стабилизатор показан на видео

Меню вывода информации о работе котла Baxi на дисплей

На дисплее котла Baxi, в информационном меню, обозначение первой строки А00 попеременно сменяется значением параметра этой строки — 35 ºС .

Для вывода меню информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 6 сек кнопку «i».

Функция «INFO» активируется и на дисплее появляется обозначение первой строки информационного меню «А00», которая сменяется отображением параметра — температуры.

Для перемещения по строкам информационного меню нажимают на кнопки (кран +/-).

BAXI Main Four |Baxi Eco Four | BAXI Four Tech:

Строка A00: действующее значение (ºС) температуры горячей бытовой воды (система ГВС);

Строка А01: значение (ºС) температуры на улице (при подсоединенном датчике уличной температуры);

Строка А02: Мгновенная величина (%) сигнала управления газовым клапаном;

Строка А03: значение (%) мощности (MAX R);

Строка А04: заданное значение (ºС) температуры на подаче в систему отопления;

Строка А05: действующее значение (ºС) температуры воды на подаче в систему отопления;

Строка А06: заданное значение (ºС) температуры горячей бытовой воды;

Строка А07: значение % уровня пламени (0 – 100%);

Строка А08: текущее значение (л/мин х 10) расхода горячей бытовой воды;

Строка А09: последняя ошибка, обнаруженная в работе котла.

BAXI Main 5:

A00: текущее значение температуры воды на подаче в контур отопления (°C);

A01: текущее значение температуры горячей бытовой воды (°C);

A02: текущее значение наружной температуры, в °C (при подключенном датчике уличной температуры);

A03: текущее значение температуры отходящих газов (°C);

A04: мгновенное значение сигнала управления газовым клапаном (%);

A05: показатель мощности, в % (MAX CH);

A06: заданное значение температуры отопительной воды (°C);

A07: заданное значение температуры горячей бытовой воды (°C);

A08: последнюю неисправность в работе котла;

A09: не используется; A10: не используется.

Функция “INFO” остается активной в течение 3 мин. Для выхода из данного режима раньше этого времени нажимать не менее 5 сек кнопку «i» или отключить электропитание котла.
