Как усовершенствовать разборную чугунную буржуйку своими руками?

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

• несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
• кронштейны для крепления колен трубы,
• сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов

Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Сетка с камнями

Модернизация печки буржуйки сеткой с камнями достаточно один из самых распространённых усовершенствований. Практически все были бане и парились в парилке. Там вы видели набор камней, которые согревают воздух в парной.

Принцип этого способа модернизации аналогичен. Необходимо обшить буржуйку камнями, которые в течение длительного времени продолжают хранить тепло. При этом стоит помнить, что для изготовления не стоит применять оцинкованный материал, так как при нагревании в воздух попадают ядовитые пары.

Материалы и инструменты

Для данного мероприятия нам понадобится:

• набор хороших камней (можно использовать качественный глиняный кирпич), желательно среднего размера, аналогичных тем, что вам попадались в парной.
• плотная металлическая сеть, можно использовать сеть-рабицу.
• если вы планируете делать это по-взрослому, тогда вам понадобится арматура и сварочный аппарат.

Инструкция

Выполнение данного усовершенствования просто:

1. Необходимо около печи сделать каркас из металлической сетки (или арматуры), который не перекроет доступа к технологическим отверстиям буржуйки.

   Пример конструкции

2. После создания данного каркаса необходимо полости между печкой и каркасом как можно плотнее заполнить приготовленными камнями.

Можно также полости между камней заполнить чистой глиной, которая тоже будет помогать сохранять тепло.

Меры предосторожности

Категорически нельзя для создания данного усовершенствования использовать горючие материалы и металлы с низкой температурой плавления. Также данное сооружение должно обеспечивать свободное обслуживание буржуйки, не перекрывать доступ к топке, к зольнику, не мешать съему и замене выводных труб.

Буржуйка с водяным контуром

Модернизировав обычную буржуйку, можно получить оригинальный эффективный источник тепла при авариях, который не помешает ни одному дому.

Сделать это возможно двумя путями:

1. Надеть водяную рубашку на трубу горелки
2. Обогнуть вокруг внешнего корпуса буржуйки несколько медных труб, сформировав, таким образом, змеевик.

Витки трубок змеевика должны быть расположены на удалении в 5 см от продырявленного корпуса печи и присоединены к основной отопительной системе. Снаружи змеевика расположить экран – отразить тепло. Изготавливают его из жести, алюминия, стали оцинкованной.

Водяная рубашка – бак, расположенный на верхушке печи, корпус которого содержит штуцеры (2 – воду подводят/отводят). Получается конструкция наподобие самовара.

Также желательно установить термометр.

Как устроена буржуйка с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое печь буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

   Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

3. Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

Фотогалерея: варианты самостоятельно изготовленных буржуек

Для изготовления буржуек часто используют старые металлические трубы

Часто под буржуйку переделывают старый газовый баллон

Под буржуйку можно приспособить и обычную металлическую бочку, но её стенки могут быстро прогореть, т. к. они имеют недостаточную толщину

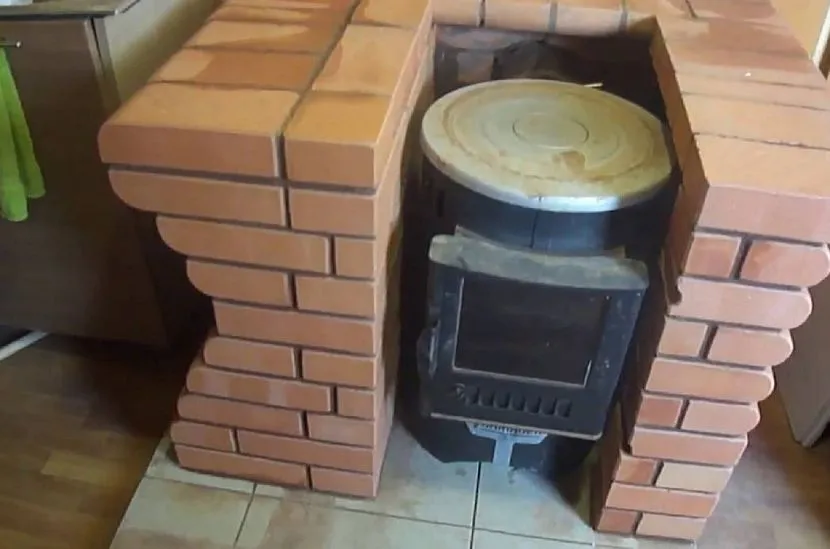

Для улучшения теплоотдачи каркас буржуйки обкладывают кирпичом

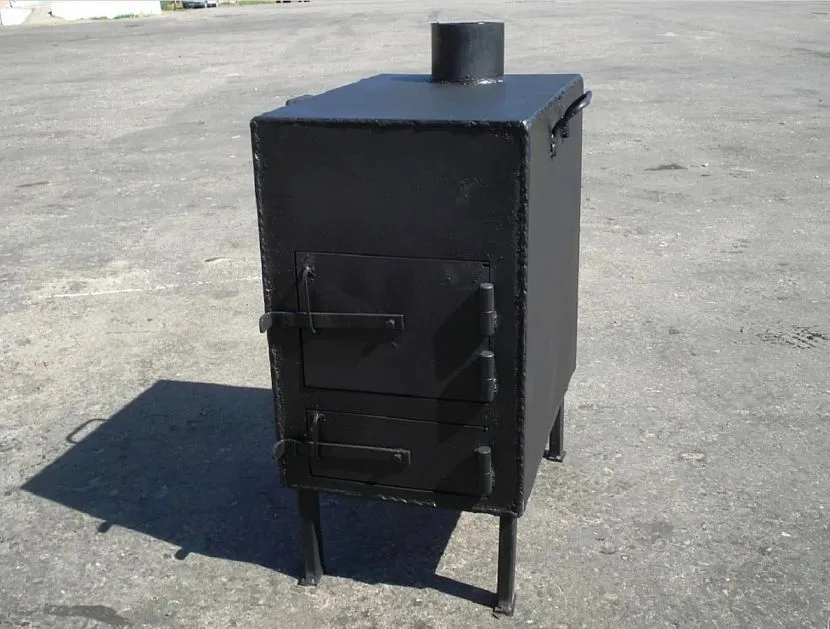

Простую и функциональную печку-буржуйку можно сварить из металлических листов толщиной 5 мм

Изготовление зольника

Зольник – это колосниковая решетка у буржуйки, на которую в последующем будет укладываться топливо для обогрева помещения.

Хороший зольник обеспечивает камеру горения достаточным количеством воздуха (сиречь кислородом), так же дает хорошую тягу, обеспечивая тем самым лучшее горение. В большинстве случаев зольники в буржуйках оставляют «желать лучшего», поэтому модернизация зольника поможет улучшить эксплуатационные качества буржуйки.

Эффективный зольник должен быть изготовлен из жаростойкого материала и иметь дверцу, благодаря которой можно избежать задымления помещения. Усовершенствование зольника поможет из обычной буржуйки сделать подобие камина.

Инструкция

Изготовление зольника самостоятельно потребует от вас определённых умений, причем изготовление должно быть согласно инструкции:

1. Для начала необходимо сварить ящик в размер буржуйки, без верхней стенки и оставить прямоугольный вырез в торцевой стенке. При изготовлении чаще всего используют сталь. Размеры должны соответствовать ширине и длине самой буржуйки.

2. Сделать дырки в нижней части буржуйки. Диаметр дырок должен составлять около 20 мм.

   Сверлим дырки для зольника

3. Приварить ящик к буржуйке.
4. Установить дверцу в зольник.

Такая конструкция даст лучшую и равномерную работу буржуйки.

Нестандартные методы окрашивания

Защита металла от коррозии – основная причина нанесения красок на поверхности печек. Если человек не хочет возиться с эмалями, тогда существуют альтернативные варианты окрашивания. Разберем 2 самых популярных вида.

Побелка

Если конструкцию буржуйки облицевали кирпичом, то оградить металл от выгорания и ржавчины поможет известь. Перед началом работ поверхность очищают от пыли и грязи. Растрескавшуюся штукатурку снимают, стенки выравнивают, трещины заделывают свежей шпаклевкой.

Раствор для побелки разводят в ведре или в другой емкости, в которой удобно размешивать ингредиенты. Известь и воду соединяют в пропорциях 1 к 1. В отдельной банке растворяют столярный клей, после чего переливают к основе. На 10 л жидкости понадобится 100 мл вещества.

Проверить готовность известкового раствора поможет кусок стекла, которое фиксируют в вертикальном положении. Если капля побелки растечется на 3 см и более, то состав готов. Густоту корректируют добавлением воды.

Как побелить известьюИсточник eco-kotly.ru

Известковая смесь после высыхания будет белой. Если внести в раствор синьку, то средство не пожелтеет при эксплуатации, а цвет станет более снежным. В вещество для тонировки часто добавляют:

• пасту для краски;
• марганцовку;
• зеленку.

Побелку на кирпичную стенку металлической буржуйки наносят специальной малярной кистью или валиком с ворсом средней длины. Для качественного окрашивания достаточно двух слоев. Первый ярус должен быть чуть толще, чем второй. Между процедурами просушивают поверхность.

Чтобы предупредить возникновение полос на побелке, в состав добавляют щепоть соли. Во время работы инструмент двигают только в одном направлении – горизонтально или вертикально. Если нарушить порядок, то на поверхности появятся неряшливые следы.

Воронение

Технологию называют «вечным окрашиванием». Из-за воздействия химических растворов и температур металл приобретает благородную черненую поверхность. На стали или чугуне возникает тонкая (10 мм) и прочная пленка. Защитный элемент не позволяет распространяться коррозии, а уже имеющуюся ржавчину удаляет. Слой не боится перепада температур и не разрушается от влажности.

Темная конструкцияИсточник rivne.prom.ua

Воронение используют на тех металлах, которые в будущем не станут окрашивать. Для химических процессов по горячей технологии нужен специальный раствор. В 1 л воды добавляют 280 г фосфорной кислоты и 15 г – винной. Полученную жидкость наносят кистью на очищенную и отполированную поверхность буржуйки. Избыток вещества смывают хозяйственным мылом.

Обработанную печку разогревают до 150 С. Раствор каустической соды распыляют из пульверизатора. Средство оставляет ожоги, поэтому кожу защищают одеждой, слизистые – респиратором, глаза – очками. При постоянном поддержании температуры через 60 минут металл почернеет.

Растворы для вороненияИсточник gidpokraske.ru

Холодное воронение происходит без разогрева печки. Раствор из треххлористой сурьмы и оливкового масла (1:1) тщательно втирают в металлическую поверхность печки, которую предварительно обработали кислотой и мылом. Средство наносят каждый 24 часа, снимая старый и нанося новый слой. Процедура очень трудоемкая и длительная, но окупится декоративным видом и стойкостью к ржавчине.

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Сборка печи

Рассмотрим чертежи, и инструкции для изготовления буржуйки. Воспользуемся следующим набором материалов, и инструментов:

• Лист металла (4мм);
• Элементы арматуры толщиной до 15мм, из них делают колосники;
• Несколько металлических уголков;
• Труба для дымохода;
• Сварочный аппарат;
• Болгарка.

Следуя чертежу, нужно нарезать из одного металлического листа все стороны для стенок печи. При помощи сварки привариваются уголки к боковой и задней стенке. На них будут устанавливаться колосники. Так же в верхнюю область задней стенки приваривается лист металла, чтобы на него затем укладывать кирпичи.

Для печи понадобятся две дверцы разных размеров. Одна из них будет закрывать топку, а другая зольник. На каждую из них монтируют несколько петель. В верхней части буржуйки необходимо сделать отверстие, и приварить к нему гильзу длиной до 200мм. На нее оденется труба дымохода.

Теплоотдачу буржуйки можно увеличить, если в зоне дымохода создать небольшое сопротивление. Чтобы обеспечить нормальную тягу в камере сгорания, нужно правильно рассчитать диаметр трубы. Он определяется в соотношении – объем топки в литрах и диаметра дымохода (1:2,7). Это самая эффективная буржуйка для отопления сделанная своими руками.

Как поддерживать постоянную температуру?

Когда дрова или уголь догорают, показатели теплоотдачи печи существенно снижаются, а спустя время конструкция и вовсе остывает. Чтобы уменьшить потребление топлива и поддерживать заданную температуру, опытные печники советуют воспользоваться такими методами:

рядом с буржуйкой (не ближе чем 5-6 см) разместить боковые металлические экраны, чтобы дополнительно отапливать помещение благодаря циркуляции теплого воздуха; Защитные экраны

гораздо дольше тепло удастся сохранить конструкции в металлическом кожухе;
чтобы уменьшить циркуляцию воздуха, поленья в печь важно укладывать максимально плотно. Если в качестве топлива используется уголь – ворошить золу следует как можно реже;
поставив сверху металлический ящик или ведро с песком, даже после угасания накопленное тепло будет равномерно распределяться по помещению; Насыпьте песок в ведро или ящик и поставьте сверху печки

для сохранения тепла можно обложить буржуйку кирпичами (в 1-2 слоя), но не плотно, а на расстоянии 5-7 см, оставив зазоры для вентиляции.

Способы модернизации

Конструкционные особенности печи не позволяют проводить серьезных изменений, конечно кроме тех случаев, если вы не решили из нее сделать небольшой домашний атомный реактор, но все предлагаемые усовершенствования направлены только на одно — сохранение тепла. При работе печь легко теряет тепло через трубу, тонкость стенок быстро передает его, но не позволяет его долго хранить. Прямоточность печи потребляет большое количество топлива, причем ее свойства направленны на потребление древесно-угольного сырья.

Для модернизации и увеличения коэффициента полезного действия заключается в получении наибольшего количества тепла при одинаковом сожжении топлива.

Существует четыре основных и простых метода модернизации буржуйки, применение которых значительно сократит потери тепла:

1. Прикрепление сваренных между собой 2-х баков от стиральной машины.
2. Изготовление зольника.
3. Сетка с камнями.
4. Увеличение количества изгибов трубы

Рассмотрим их подробнее.

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

• несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
• кронштейны для крепления колен трубы,
• сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги.
После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов.
Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту.
Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.
