Двухконтурное накопительное устройство для отопления

Бойлер — бак для нагревания и накапливания воды нужной температуры, которую и будет выдавать по мере надобности владельца. Самая простая модель: оснащённый четырьмя отверстиями бак с усиленными и утеплёнными стенками, внутри которого находится змеевик.

Работа осуществляется по следующему алгоритму:

Подача горячей воды из отопительной системы к змеевику.
Возврат.
Поступление холодной воды непосредственно в резервуар.
Вывод разогретой жидкости из бака на кран.

Дополнительно в состав устройства входит:

Циркуляционный насос.
Температурный датчик.
Предохранительный клапан.
Запорный механизм.
Обратный клапан.
Антикоррозионная защита.

Справка! В некоторых моделях предусмотрена циркуляция нагретой воды из котла между стенками наружного и внутреннего резервуара. Так, ждать, пока нагреется, приходится гораздо меньше, но и стоит такое устройство дороже.

Нагреватель воды подключён к отопительной системе прямо у котла параллельно основной разводке на приборы. Собственный контур позволяет удерживать приоритет нагрева по отношению к системе отопления. Уменьшает разброс температур на отопительных накопительных приборах во время включения нагревателя.

Температурный датчик фиксирует понижение тепла в резервуаре, далее следует команда циркуляционному насосу в контуре.

Вода из отопительной системы подаётся к змеевику, проходит через него, отдавая часть энергии ещё холодной воде, уже находящейся в резервуаре.

После того как она нагреется до нужного уровня, автоматика отключает насос. При открытии крана на смесителях поступающая холодная вода постепенно вытесняет и разбавляет горячую. Затем цикл повторяется.

Вход холодной воды оснащён обратным клапаном, который не даёт ей стекать, когда насос отключится. Давление в резервуаре возрастает, поскольку смесителями пользуются не постоянно, а вылиться обратно вода не может. Предохранительный клапан не даёт давлению достичь критической отметки, выпуская некоторый объём жидкости в водосток.

Важно! Нагреватель воды крепят на ровную поверхность рядом с котлом. Для подвесных моделей подойдёт бревенчатая или кирпичная стена на одном уровне с котлом или чуть выше

Под напольные выравнивают часть пространства на полу или предварительно кладут на него специальный пандус, на который и водружают бойлер.

Преимущества и недостатки

К безусловным плюсам котлов с нагревателями косвенного нагрева относят экономию на электричестве.

Не нужна газовая горелка или источник тока, как при устройствах прямого нагрева. Система отопления сделает всё сама, что существенно снижает финансовые расходы.

Другие плюсы:

Производительность: резервуар, вместительностью в сто литров, выдаёт примерно 400 л горячей воды в час.
Практически мгновенная подача горячей воды.
Возможность использования нескольких источников энергии, например, геотермальную систему.
Демократичная цена.
Простота в устройстве.

Минусы:

Скорость прогрева, даже в новейших моделях она не будет мгновенной.
Громоздкость.

Внимание! Если семья довольно большая, то одну комнату придётся отдать под бойлерную, потеснив себя. Маленькие модели проблему помывки не решат

Особенности эксплуатации

Фильтры насоса нуждаются в систематической проверке и очистке.
Любая модель подразумевает правильную настройку термостата, в противном случае бойлер может перегреться.

Фото 3. Мастер проводит настройку термостата газового котла с бойлером, чтобы избежать его перегрева.

Необходимо следить за тем, чтобы температура в резервуаре не поднималась выше показателей антифриза.
Проверять аноды на предмет коррозии. Если таковая обнаружилась, деталь заменяют. Делать это нужно раз в полгода, а когда вода не жёсткая, то раз в год.

Производители газовых котлов

Как это не печально, но отечественные производители, таких торговых марок как «Конорд», «Лемакс», «Боринское», не способны полностью удовлетворить потребительский спрос на рынке газовых котлов. Не самое лучшее качество, это одна из основных причин. Печально, но до импортных моделей, отечественным ещё очень далеко, качество хромает, а об экономичности и надежности речь не идёт и подавно. Рассмотрим основные особенности импортных моделей котлов.

VAILLANT. Самая востребованная серия этих котлов — «ecoTECB» . В данной линейке газовых котлов реализована система пониженного выброса продуктов горения. Они выводятся по типу принудительного вывода газов, то есть труба в трубе. В связи с этим ее труба отличается небольшой длинной.

VIESSMANN. Основной особенностью являются небольшие габаритные размеры и достаточно высокая мощность. Произведено в Германии, а значит будет надежно работать даже при высоком давлении газа.

JUNKERS. Так же немецкое производство, отличается специфичной особенностью, представленной турбиной второго контура. Данная турбина обеспечивает очень быстрый нагрев воды до нужной температуры, что выгодно выделяет этот котёл среди конкурентов.

BAXI. Является агрегатом с высоким КПД и бесшумной работой. Также в состоянии функционировать при пониженном давлении газа.

PROTHERM. Тяжело выделить определённые стороны, просто хороший настенный газовый двухконтурный котел с бойлером по вполне приемлемой цене.

HERMANN. Интересный дизайн и экономичность.

IMMERGAS. Компактные котлы от итальянского производителя невелики, привлекательны и достаточно мощные.

FERROLI. Все сопрягающиеся с водой элементы выполняются из нержавеющей стали, что гарантирует долговечность.

BERETTA. Разнообразие моделей раздует глаз. Самые разные модели самого разного назначения. Особенность – работа при температуре не ниже 25 градусов по Цельсию.

ARISTON. Всем известный бренд, который славится не только газовыми котлами. Его особенность заключается в простом обслуживании, за счёт простоты конструкции и доступности основных модулей.

Так же стоит отметить фирменную гарантию громких брендов. Она составляет порядка 10-15 лет, а вот отечественные производители такими цифрами похвастаться не в состоянии. По истечении этого периода желательно оборудование поменять.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Преимущества

Современные модели газовых котлов с одним контуром подогрева теплоносителя системы отопления можно было бы назвать примитивными водонагревательными устройствами, если бы они не снабжались высокоточным регулирующим и контрольно-измерительным оборудованием для обеспечения надёжности и безопасности всех циклов работы. Для решения задач регулирования и безопасности котлов нацелена автоматическая система защиты котла с регуляторами расхода и давления газа, арматурой, регулирующей расход, температуру и давление подогретой воды, всевозможными датчиками, приборами и предохранительными устройствами. В этом заключается главное преимущество газовых котлов.

Другие важные преимущества:

простота конструкции и установки котла, имеющего в своём составе топочную камеру с газовой горелкой, контурный теплообменник в топке, систему коллекторов и трубопроводов, насосное оборудование;
экономичность, достигаемая автоматизацией и наладочными работами по оптимальному и эффективному сжиганию топлива, процессов подмеса и регулирования параметров теплоносителя в соответствии с нормами;
возможность подключения котлов к каскадным системам отопления в пределах городов и больших посёлков, что позволяет не только централизованно управлять системой, но и обеспечивать надёжный и качественный отпуск тепла потребителям жилых районов, кварталов, микрорайонов, а также предприятиям, котельные которых включены в каскад;
более экологически чистые выбросы в атмосферу продуктов сгорания газа по сравнению с аналогичными котельными на жидком и твёрдом топливе.

Устройство двухконтурного газового котла

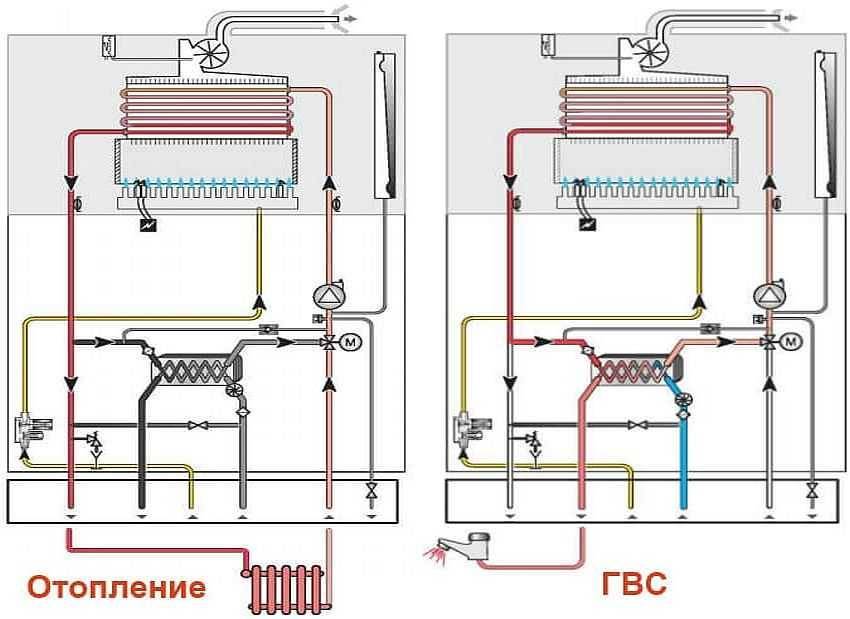

Устройство двухконтурного настенного газового котла приведено на схеме:

1 — основной теплообменник; 2 — газовая горелка; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — теплообменник для нагрева воды; 6 — термостатический клапан.

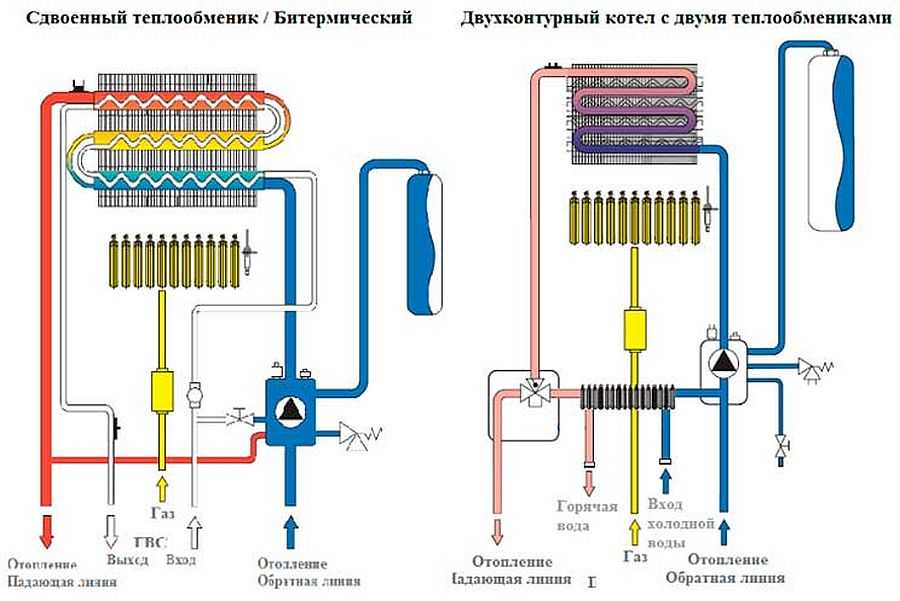

На схеме видно, что в двухконтурном котле есть ещё один теплообменник (5) – для нагревания воды. В этом теплообменнике встречаются два контура: контур водопроводной воды и контур теплоносителя системы отопления, но они движутся хоть и навстречу друг другу, но по разным трубкам, разделены между собой стенками трубок и не смешиваются друг с другом. Но стенки эти настолько тонки, что тепло легко передаётся от теплоносителя к водопроводной воде.

Теплообменник устроен в виде «гармошки» для улучшения теплообмена:

Вода (по трубке 2) и теплоноситель (по трубке 4) текут навстречу друг другу, в результате происходит теплообмен, и вода нагревается и выходит из котла по трубке 3.

Назначение выходящих патрубков вот:

Как правило, крайние патрубки для подключения к отоплению, вторые скраю — для подключения к водопроводу с холодной водой и выход горячей. Но уточняйте и в паспорте вашей модели котла.

Двухконтурный котел или бойлер косвенного нагрева?

Перед владельцем частного дома или коттеджа практически всегда встает проблема в отношении получения горячей воды.

Ранее для этих целей широко использовались различные системы получения горячей воды, но самыми популярными, с точки зрения практичности и экономии, были примитивные газовые колонки или, в лучшем случае, громоздкие самодельные бойлеры косвенного нагрева.

Что изменилось?

Газовые колонки по своей конструкции, надежности и удобству сильно шагнули вперед. И, более того, в некоторых случаях они изменились до неузнаваемости, превратившись в настенные газовые котлы, с открытой камерой сгорания, использующей для горения воздух из помещения, или даже с закрытой, с забором воздуха снаружи и принудительным дымоудалением через коаксиальный дымоход. Великолепные котлы, работающие в полностью автоматическом режиме.

Чем отличается двухконтурный газовый котел от газовой колонки? Тем, что в двухконтурном котле имеется два теплообменника, один из которых нагревает теплоноситель системы отопления, а другой – воду для хозяйственных нужд. Или они собраны в один теплообменник, в котором вода системы отопления и бытовая горячая вода двигаются во встречных направлениях, тогда этот единый теплообменник называется битермическим.

Такие котлы сейчас очень популярны, они просты, дешевы и надежны. Но в каждом, кажущемся идеальным варианте, всегда имеется подвох.

Двухконтурные газовые котлы имеют откровенно слабые показатели по части генерации горячей воды. В зависимости от мощности, двухконтурный котел способен нагреть в непрерывном режиме от 6-7 до 10-12 л горячей воды в минуту в лучшем случае. Если в доме установлены кухонная мойка и душ – этого вполне достаточно. А если семья большая, душей два и имеется еще и ванна – тут уже стоит задуматься, двухконтурный котел может и не справиться. Нет, так или иначе требуемую горячую воду он за какое-то время выдаст, но за это время вода в системе отопления может успеть остыть. Кроме того, если теплообменник битермический, при переключении котла на отопление остывшая вода из системы отопления попадет в сильно разогретый приготовлением горячей воды теплообменник. Автоматика заметит чрезмерно большой перепад температуры и отключит котел, переведя его в аварийный режим до тех пор, пока теплообменник не остынет, а некоторым моделям газовых котлов потребуется и ручное включение.

Еще один недостаток настенных газовых котлов, приготавливающих воду в теплообменниках это то, что теплообменник греется непосредственно пламенем горелки. Для теплообменника отопления в этом нет ничего страшного, так как из воды уже удален кислород, находящиеся в воде при первоначальной заливке соли и минералы осели, циркулирует одна и та же подготовленная, «пустая» вода. А вода из системы водоснабжения, используемая для приготовления горячей воды, несет все новые и новые соли и минералы. Накипь неизбежна. Со временем теплообменнику требуется промывка, причем в некоторых регионах это время может быть очень коротким. Профессиональная промывка теплообменника специальными химическими средствами недорога и мы такие услуги успешно предоставляем, но делать ее необходимо практически каждый год, и со временем может накопиться приличная сумма потраченных на промывку денег.

Что же делать?

Идеальным средством получения больших объемов горячей воды является бойлер косвенного нагрева.

Снимая тепло с контура отопления, запитываясь отдельной веткой от распределительного коллектора, бойлер косвенного нагрева, в щадящем для котла режиме, создает большой запас горячей воды, всегда готовой к использованию. Качественная теплоизоляция, выполненная из твердого пенопласта или пенополистирола, предохраняет воду от остывания долгое время. Благодаря мощным и длинным теплообменникам, встроенным в бак бойлера, они чрезвычайно эффективны и способны готовить действительно большие объемы воды – души, ванны, и даже джакузи – все это будет наполняться большим, свободным напором, не перегружая котел. Кроме того, в бойлере косвенного нагрева, вода водоснабжения нагревается водой контура отопления, а не пламенем, не создается зон перегрева на стенках трубок теплообменника, и накипи образуется намного, намного меньше!

Также, очень часто бойлеры косвенного нагрева оборудуются дополнительным тэном и способны работать вообще без котла, во время регламентных работ с котлом или при другой необходимости. Бойлер косвенного нагрева – горячая вода всегда. Если у Вас большая семья, несколько санузлов, ванная, то бойлер косвенного нагрева – это Ваш выбор!

www.teplomir-nsk.ru

Отличия оборудования с внешним баком для воды от моделей с внутренним

Как было сказано выше, существует два схожих подхода к созданию автономной системы отопления и горячего водоснабжения (ГВС). Чтобы обнаружить основные отличия между ними, перечислим преимущества и недостатки каждого в отдельности.

Плюсы двухконтурного газового котла со встроенным бойлером:

компактность, для установки не нужно отдельное помещение;
нагревает теплоноситель одновременно для системы отопления и ГВС;
не требует дополнительного оборудования для подачи горячей воды;
достаточно мощности для обеспечения квартиры или небольшого частного дома без теплопотерь;
дешевле, чем приобретать отдельно нагреватель и внешний емкость;
температура в баке не опускается ниже заданного уровня — не нужно ждать подогрева после открытия крана;
после предварительной настройки, устройство работает автономно.

Вместе с тем есть у данной модели и ряд недостатков. Ограниченная мощность и сравнительно небольшой объем внутреннего резервуара затрудняют ее использование в многоэтажных коттеджах большой площади и помещениях промышленного назначения. В случае активного разбора горячей воды с нескольких точек может временно прекратиться подогрев носителя системы отопления. При необходимости замены теплообменника подойдет только аналогичная фирменная деталь.

Преимущества одноконтурного котла с бойлером косвенного нагрева:

простота монтажа и обслуживания;
низкая вероятность образования накипи на внутренних стенках;
в случае неисправности можно заменить на любой схожий резервуар;
объем внешнего бака позволяет обеспечить запас, достаточный для одновременного использования с нескольких точек водоразбора.

К минусам подключения отдельного бойлера к одноконтурному котлу можно отнести траты на покупку дополнительного оборудования. Также для монтажа такого бака потребуется свободное пространство на стене или полу. Если допущена ошибка при расчете объема резервуара, производительности установки может не хватить, чтобы своевременно его нагревать. В этом случае подача теплоносителя в отопительную систему может прекратиться — если температура для ГВС станет ниже заданного параметра.

Независимо от конструктивных особенностей, оба типа устройства изготавливаются в настенном и напольном варианте. Установки, которые монтируются к горизонтальной плоскости, отличаются большими габаритами, весом и мощностью. Однако стоит помнить, что в корпусе двухконтурной модели уже скрыт встроенный бойлер, в то время как устройству с внешним резервуаром потребуется дополнительное пространство. Поэтому, если вы проживаете в многоквартирном доме, такой настенный газовый котел станет оптимальным решением для нагрева горечей воды. Воспользуйтесь консультацией специалистов Rinnai, чтобы подобрать подходящую модель.

Преимущества одноконтурных котлов с бойлером

Итак, мы установили, что одноконтурные газовые котлы с отдельно стоящим бойлером считаются самыми популярными на сегодняшний день. Поэтому есть необходимость обозначить все его достоинства:

Большое внутреннее сечение теплообменника. Это позволяет уменьшить образование накипи. К сожалению, качество используемой воды в отечественных водопроводных системах оставляет желать лучшего.
Высокий показатель надежности, который определяется простотой конструкции самого прибора.
В этой модели расход тепловой энергии более рациональный, а, значит, это причина высокого коэффициента полезного действия и экономии расхода топлива.
Вода внутри бойлера практически всегда имеет определенную температуру. На нее не действуют ни скачки давления внутри газовой магистрали, ни скачки температуры внутри отопительной системы дома.
Простота обслуживания, где необходимо отметить минимум приборов автоматики.
Весь комплект (газовый котел плюс бойлер) стабильно обеспечивает горячей водой ваш дома в независимости от времени суток. К тому же отопление также работает стабильно.
Несложная встроенная автоматика поможет вам установить необходимые параметры горячей воды в системе ГВС и теплоносителя в отоплении. Она же эти параметры и контролирует.

Бойлеры

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Что собой представляют двухконтурные электрические котлы

Двухконтурные электрокотлы – это практически всегда настенные модели, которые при тех же технических характеристиках и прежних или незначительно больших габаритах объединяют в себе функционал сразу двух приборов – самого котла отопления и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления никогда не смешивается с санитарной водой в контуре горячего водоснабжения (ГВС).

Двухконтурные электрические модели лучше использовать в небольших жилых домах площадью до 150-200 м2. И дело не только в высоких эксплуатационных расходах, а в длине трубопровода от котла к точкам потребления, которая не должна превышать 8-10 м, иначе получить горячую воду можно будет более, чем через 20 секунд после открытия крана.

Схема подключения двухконтурного электрического котла.

Если не учитывать высокую стоимость электроэнергии, двухконтурные водогрейные электрокотлы являются идеальными котлоагрегатами, поскольку, в отличие от других видов, просты в монтаже, не требуют организации дымохода и вентиляции, не требовательны к параметрам помещения, надежны и функциональны. Согласования с органами Энергонадзора требуют лишь модели мощностью свыше 10 кВт.

Также стоит учитывать, что модели мощностью свыше 6 кВт необходимо подключать к трехфазной (380 В) электросети, однофазной (220 В) сети будет недостаточно для обеспечения более высокой мощности.

Как рассчитать сколько электроэнергии потребляет электрокотел отопления

Устройство и принцип работы

Устройство двухконтурного электрокотла на примере SAVITR Premium. Электрические двухконтурные котлы отличаются от одноконтурных лишь наличием теплообменника, в котором подогревается санитарная горячая вода, а также органами распределения производительности между контурами. Все модели имеют абсолютно одинаковое базовое устройство: нагревательный узел контура отопления, в котором находятся нагревательные элементы и теплообменник ГВС, в котором происходит нагрев воды.

Практически всегда в корпусе уже с завода содержатся все необходимые элементы и узлы системы отопления: расширительный бак, циркуляционный насос, автоматический воздухоотводчик, предохранительный клапан, манометр, набор датчиков и т.д. Это значит, что для установки и подключения котла к системе достаточно подвести к нему подающую и обратную линии отопления, подачу ГВС и источник санитарной воды (например, водопровод).

Чтобы наглядно понять принцип работы двухконтурных котлов, рассмотрим как работает каждый контур отдельно:

отопительный – первичный контур, в нем непрерывно циркулирует теплоноситель, подогреваясь в нагревательном узле и отдавая тепло через установленные по всему дому радиаторы;
водонагревательный – активируется только при открытии точки потребления горячей воды, направляет теплоноситель отопительного контура к теплообменнику ГВС, за счет контакта нагревая его, а значит и санитарную воду, находящуюся внутри.

В двухконтурных электрокотлах распределение мощности между контурами осуществляется с помощью трехходового клапана, поэтому на подогрев горячей воды отдается не вся мощность, что позволяет сохранять температуру в основном, отопительном контуре.

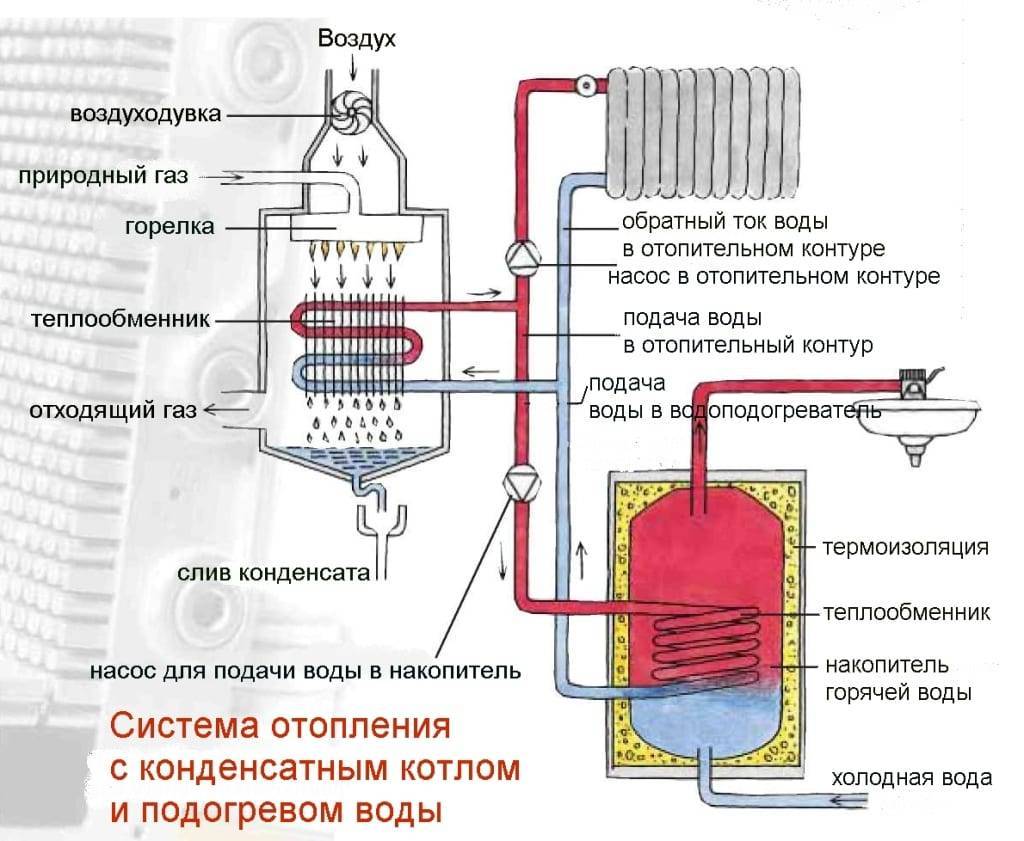

Почему за конденсационными газовыми котлами будущее

В наш век, когда стоимость топлива с каждым годом возрастает, будущее за энергоэффективными решениями, и здесь газовые конденсационные котлы на высоте — и по своему КПД выше 100%, и по многим другим характеристикам. Разумеется, как и все на этом свете, есть и минусы у конденсационных газовых котлов, к числу которых относится и более высокая, в сравнении с конвекционными моделями, цена этих устройств. Но преимущества конденсационного газового котла настолько велики, что с легкостью затмевают все минусы. Хотя еще раз оговоримся, что и обычные газовые котлы тоже весьма энергоэффективное и современное решение. Вот лишь несколько преимуществ конденсационных газовых котлов над обычными газовыми котлами:

Большая экономия топлива — до 35% (более чем на треть) за 1 сезон. И это не предел, т.к. технологии не стоят на месте. Поэтому особенно эффективны конденсационные котлы при использовании сжиженного газа пропан-бутана, а не магистрального газа.
Даже при самых неблагоприятных высокотемпературных режимах эффективность конденсационных котлов остается выше, чем у обычных.
Выбросы вредных углекислого газа и азотных соединений у конденсационного котла, в среднем, в 5-7 раз меньше, чем у обычного.
Для обустройства котельных, оснащенных конденсационными котлами, не нужны такие большие площади, как в случае применения традиционных котлов. Да и общий вес оборудования для «конденсационной» котельной ниже.
По сравнению с дутьевыми традиционными котлами, у конденсационных котлов более низкий уровень шума и меньше вибрация.
Как правило, при корректной настройке горелки котла теплообменник не нуждается в чистке. К тому же большая часть поверхности теплообменника самоочищается стекающим конденсатом.
