Два котла в одной системе отопления: в каких случаях это необходимо, требования и схемы подключения

Гидрострелка в системе параллельного подключения

Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.

Характеристика твердотопливных котлов

Очень часто котлы на твердом топливе устанавливают в загородных домах, где нет поблизости газоснабжения. Источником получения энергии в таких приборах служат дрова, уголь или прессованные древесные отходы.

Работать твердотопливные котлы могут на угле, дровах или пеллетах

Твердотопливная отопительная система имеет немало достоинств:

• экономия – в качестве топлива можно использовать не только дрова, а и дешевые отходы деревопереработки – стружка, опилки,
• безопасность – для отопительного процесса не требуется использование электричества,
• экологичность — коэффициент сгорания топлива в котле составляет более восьмидесяти процентов, что позволяет снизить к минимуму образование золы и сажи,
• долговечность — многие котлы имеют срок службы свыше пятнадцать лет. Использование твердотопливных агрегатов отопления имеет свои недостатки:
• монтаж котла включает строительство дымохода с высокой тягой,
• обязательное наличие отдельного помещения для отопительного прибора,
• необходимость регулярной загрузки топлива,
• потребность постоянной чистки котла.

Широкий диапазон ценовой политики позволяет подобрать котлы на твердом топливе для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене можно на сайте https://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.

Характерные показатели	Газовый котел	Твердотопливный котел
Уровень КПД	Высокий – более 90%	Средний – от 70% до 90%
Управление температурным режимом	Оборудование максимально автоматизировано	Не имеет приспособлений для поддержки температуры
Обслуживание	Чистка котла осуществляется раз в год	Необходимо регулярная прочистка дымохода и топки от золы, смол и сажи
Безопасность	Функционирует с помощью электричества, существует возможность утечки газа, повышенный уровень выброса CO при сгорании	Низкий показатель выделения CO, имеет защищенную конструкцию, работает без подключения к электросети
Дополнительные функции	Выпускаются двухконтурные котлы, которые обеспечивают нагревание воды независимо от работы всей отопительной системы	Некоторые модели котлов требуют дополнительную установку баков для нагрева воды
Подача топлива	Газ поступает к котлу автоматически	Требуется постоянная закладка топлива в топку – от двух до пяти загрузок в сутки

Многие газовые котлы можно устанавливать на кухне. Твердотопливные отопительные приборы требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.

Обвязка с теплоаккумулятором

Чтобы твердотопливный агрегат работал в оптимальном режиме и его КПД приближался к паспортным значениям, необходимо использовать буферную емкость, которая служит аккумулятором излишков тепловой энергии, остающихся после нагревания теплоносителя в отопительном контуре до рабочих температур.

Если котел на дровах или угле работает без теплоаккумулятора, тягу приходится уменьшать, чтобы дрова не горели слишком жарко и теплоноситель не перегревался. Но из-за недостатка кислорода образуется повышенное количество угарного газа, который попадает в атмосферу. В передовых европейских странах по этой причине запрещается эксплуатировать твердотопливные обогреватели без монтажа буферной емкости.

Установка теплоаккумулятора имеет и еще одно преимущество: топливо, сгорающее при оптимальной подаче кислорода, отдает максимум тепловой энергии, и ее излишки не улетают в дымовую трубу, а накапливаются в буферной емкости. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива.

Обвязка твердотопливного котла с теплоаккумулятором предусматривает подсоединение буферной емкости следующим образом:

Схема обвязки теплоаккаумлятора с твердотопливным котлом

Чтобы управлять температурой теплоносителя, который подается в радиаторы, предусмотрена установка второго трехходового клапана и второго циркуляционного насоса на линии подачи после подключенного к системе бака-теплоаккумулятора.

Время остывания теплоносителя в системе с теплоаккумулятором после затухания котла зависит от объема резервуара и температуры нагрева. Для частного дома площадью 150-200 кв. м требуется буферная емкость объемом от 1 куб. м. Можно приобрести готовый теплоаккумулятор подходящего объема или изготовить его самостоятельно – он представляет собой прямоугольную или цилиндрическую емкость из стального листа, снабженную надежной теплоизоляцией.

Параллельное и последовательное подключение котлов

Планируя отопительную систему из двух и трех котлов, важно учесть положение основных и соединительных элементов. И дело не только в легкости эксплуатации и экономии пространства, но и в возможности провести ремонт локальных участков, профилактических работах и получении технически безопасной работы системы отопления

Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их прокладку и места для штробления стены.

Параллельное подключение

Параллельное подключение используется для подключения газовых и твердотопливных котлов с объемом более 50 литров. Такой выбор обоснован, прежде всего, экономией теплоносителя и снижением нагрузки на систему.

Совет: прежде чем подсчитывать сэкономленные финансы, требуется учесть высокую стоимость подобных систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.

Отметим, что система параллельного типа может функционировать в двух режимах: ручном и автоматическом, в отличие от последовательной. Для того чтобы система работала только в ручном режиме, необходимо установить запорные вентили/шар-краны или врезную систему By-Pass.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для возможности переключения контура отопления с одного котла на другой. Такой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправданна, если используются встроенные в газовый котел расширительный бак и группа безопасности. При таком раскладе вы можете с наименьшими сложностями подсоединить отопительную систему.

С целью сэкономить на комплектующих и повысить функциональность при подключении электронного котла в паре с твердотопливным или газовым требуется учесть объем литража бака. Рекомендуется подсоединение при размерах до 50 литров.

Электрокотел можно подключать до и после газового котла, в зависимости от удобства и физической возможности врезки системы. Рекомендуется совершать врезку с учетом того, что циркуляционный насос будет находиться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет врезка сначала электрокотла, а потом газового.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:

• физические возможности помещения для установки двух котлов;
• продуманная система вентиляции и канализации;
• соотношение тепловых и энергетических параметров;
• выбор типа топлива;
• возможность контроля и профилактики над системой отопления;
• финансовая составляющая при покупке котлов и дополнительных элементов.

Подключение газового котла к системе отопления

Этапы монтажа газового котельного оборудования напольного/настенного типа к системе отопления домовладения выглядят следующим образом:

• установка на подготовленное для этого место;
• крепление настенных приборов на стену, а напольных – соответственно к полу;
• подключение к отопительной системе;
• подсоединение к магистральному газопроводу и дымоходу.

Существует инструкция, как правильно подключить котел отопления настенного типа к отопительной системе частного дома:

1. Крепление. Данная работа не является сложной, потребуется всего лишь сделать точную разметку уровня монтажа оборудования. Прежде всего, на стене размечают горизонтальный уровень-ориентир для крепления. Согласно разметке, прикрепляют кронштейн и к нему подвешивают котел. Все крепежные элементы прилагаются в комплекте к котельному оборудованию.
2. Дымоход. Сначала определяют место нахождения будущей дымоотводящей трубы. Для обычных котлов дымоход следует монтировать в потолке помещения, а для турбированных приборов – в любой стене. Дальше следует пробить в стене или перекрытии дымоходное отверстие. Затем котел возвращают на место.

Для обустройства системы дымоотвода лучше всего использовать устройство коаксиального типа и особое внимание уделить уклону трубы. Если он выбран неправильно, тогда на внутренних поверхностях будет образовываться конденсат. Влага, попав внутрь отопительного котла, может привести к поломке оборудования

Если дымоход проходит сквозь перекрытие, то в нем желательно предусмотреть установку конденсатоотводчика

Влага, попав внутрь отопительного котла, может привести к поломке оборудования. Если дымоход проходит сквозь перекрытие, то в нем желательно предусмотреть установку конденсатоотводчика.

Подключение. Схема, как должна выполняться установка и подключение котла к системе отопления, прописывается в инструкции, которая обязательно входит в комплект котельного оборудования. Но, если предстоит монтаж газового теплоагрегата, тогда необходимо получить разрешение в соответствующих инстанциях на подключение прибора к магистральному газопроводу и выполнить целый ряд мероприятий.

Безусловно, желательно, чтобы монтаж газового оборудования производили сотрудники компании, имеющей лицензию на проведение такого вида работ. Можно также попытаться самостоятельно подключить газовый настенный котел к отопительной системе (детальнее: «Монтаж настенных газовых котлов отопления — схема подключения на примерах «).

Основное, на что следует обратить внимание – это как проложены прямой и обратный трубопроводы, а также на приобретение и установку запорной арматуры. Одним из вариантов является использование шаровых кранов-«американок», которые дадут возможность в случае возникновения аварийной ситуации демонтировать котел. На обратный трубопровод, по которому передвигается теплоноситель, нужно поставить фильтр очистки воды, предупреждающий загрязнение котельного оборудования и выход его из строя

Кроме арматуры для труб отопительной системы не следует забывать о монтаже на газопровод отсекающей арматуры, которая представляет собой просто газовый кран, предназначенный именно для газопроводов. После крана размещают газовый фильтр – это требование «газовых» инстанций

На обратный трубопровод, по которому передвигается теплоноситель, нужно поставить фильтр очистки воды, предупреждающий загрязнение котельного оборудования и выход его из строя. Кроме арматуры для труб отопительной системы не следует забывать о монтаже на газопровод отсекающей арматуры, которая представляет собой просто газовый кран, предназначенный именно для газопроводов. После крана размещают газовый фильтр – это требование «газовых» инстанций.

Потом подсоединяют газопроводную железную или стальную (из нержавейки) трубу. Все места соединения тщательно герметизируют с соблюдением пожарной безопасности. Нельзя использовать герметики, ленты и специальные нити. Для всех резьбовых или стыковых соединений, находящихся после отсечного газового крана, подойдет только пакля с краской.

Котлы на газе или угле, что лучше?

Как обстоят дела с газом в России по сравнению с углем. Наименьшая теплота сгорания «голубого» топлива составляет 7600 ккал на 1 кубометр. Это стандарт, ниже которого калорийность поступающего в распределительные сети газа опуститься не может.

В реальности же калорийность газа на порядок выше: в пределах 9850-13000 ккал. Хотя для расчетов принято брать усредненное значение низшего и высшего показателей.

Алгоритм расчета среднего показателя калорийности газа, поступающего в жилое помещение:

(9850+13000)/2 = 11425 ккал на 1м3.

Стоимость газа

На данный момент показатель стоимости «голубого» топлива находится в пределах 4-7 рублей за 1 куб. Сравнение по использованию для отопления котлов на газе и твердом топливе (уголь) в России:

Путем деления калорийности топлива на его цену можно узнать, сколько тепла получает потребитель на затраченный 1 рубль. С углем получается 1525 ккал/лей, с газом 1632 ккал/руб. При этом надо учитывать, что у газовых и твердотопливных котлов разные коэффициенты полезного действия: 92% у первых и 85% у вторых.

В результате получается следующее. За вычетом КПД на 1 затраченный с углем рубль выход тепла получается 1296 ккал, с газом ощутимо больше – 1501 ккал. Напрашивается вывод: отапливаться в России газом дешевле и эффективнее, чем «черным» топливом.

Газ или уголь – что практичнее

Цена на автоматический твердотопливный котел длительного горения выше, чем на газовый: 2950 Евро против 550 Евро. Это без учета обвязки. Чтобы обвязать ТКДГ грамотно, понадобится затратить еще 20-30% от его стоимости (для газовой установки достаточно 80-100 Евро).

Твердотопливные котлы надо постоянно чистить, носить для него ведра угля. Удалять золу приходится практически ежедневно. Сам процесс затопки «грязный» — сажа не «печная», но тоже требует уборки. Котлы на «голубом» топливе дают необходимый комфорт: пользователь просто устанавливает регулятор температуры на нужный режим, а все остальное котел делает самостоятельно.

Схемы подключения котлов

На сегодняшний день всё большую популярность набирают комбинированные системы отопления, сочетающие в себе котлы использующие различные виды топлива. Это весьма рациональный подход для экономии на энергоносителях. Подорожание одного типа топлива может компенсироваться использованием другого. Помимо этого, такие системы удобнее в плане беспрерывной эксплуатации. Особенно популярно использование вместе с твердотопливным котлом газового или электрического. Что позволяет в начале и конце отопительного сезона не использовать твердотопливный котёл, а в перерыах между его обслуживанием не останавливать работу системы отопления. Максимум эффективности при минимуме издержек, вот что хочет получить клиент заказывая монтаж отопительной системы подобного рода.

Не менее популярно использование таких систем для коммерческих объектов, где эти факторы ценяться ещё выше. Рассмотрим же самые распространённые схемы подключений нескольких котлов. Для частных домов, коттеджей и таун хаусов это обычно параллельное или последовательное подключение твердотопливного и газового котла (или электрического). Для больших площадей, например на производствах популярна схема каскадного подключения котлов.

Параллельное подключение котлов

параллельное подключение газового и твердотопливного котлов

Естественно, такая схема подключения требуется дополнительного оборудования, а следовательно её стоимость возрастает.

Для реализации схема потребуется запорно-регулирующая арматура — вентили, байпас, группа безопасности, трёхходовой клапан.

Переключение между источниками тепла можно реализовать в автоматическом или ручном режиме. Для автоматического переключения требуется как минимум термостат и сервопривод. Ниже приводится схема подключения твердотопливного котла и газового в одну систему.

В реальности разница в цене между двумя схемами не столь велика и выбирать между схемами подключения лучше доверить профессионалам. Наши инженеры могут в деталях объяснить преимущества и недостатки каждого решения применительно конкретно к вашей задаче по монтажу котельной.

Каскадное подключение котлов

Каждый котёл по факту является ступенью мощности в системе. Обычно такой подход применяется для коммерческих объектов с большой площадью, с высокими потребностями и необходимостью резервирования. Управление системой отопления производиться посредством контроллера, который обеспечивает автоматическое включение и отключение котлов при возникающих потребностях в поддержании температуры.

Преимущества использования каскадной схемы подключения котлов

Выход одного котла из строя не несёт в себе угрозы отключения всей системы.

Обслуживать несколько котлов малой или средней мощности проще чем один мощный.

Котлы малой и средней мощности проще и дешевле транспортировать и размещать в помещении.

Меньший износ каждого следующего в каскаде котла.

Недостатки использования каскадной схемы подключения котлов

Высокие затраты на запорно-регулирующую арматуру.

Усложнение разводки системы (гидравлической, газовых магистралей, электроснабжения) и рост стоимости. Ведь подающая и обратная магистраль для каждого котла должна быть подключена параллельно, во избежание перетока воды между контурами.

Больше времени занимает монтаж.

Виды каскадного подключения котлов

Виды «каскадов» зависят от типа котлов, а точнее типов используемого топлива и горелок (или возможности ступенчатой регулировки, применительно к электрокотлам). Твердотопливные котлы для подобной схемы не используют. Обычно это или газовые, или электрические котлы.

Простой каскад подразумевает использование котлов без модуляции мощности (1 или 2 ступени). Смешанный предполагает использование разных типов котлов. Модулирующий — только с котлами имеющими гибкую модуляцию мощности.

Если вы решили установить комбинированную систему отопления стоит знать ещё одну важную вешь. Не только стоимость и бренд оборудования играет роль в надёжности эксплуатации системы, её эффективной работы. Наиболее важная часть это грамотный проект и квалифицированный монтаж с пуско-наладочными работами. Если на стадии проекта допущена ошибка — вы не получите той эффективности работы. Если есть ошибки при монтаже — не получите желаемого срока эксплуатации. Если безграмотно проведён запуск системы отопления — не факт что сможете всё правильно настроить сами.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов

Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный

Группа безопасности состоит из:

1. Клапана для стравливания воздуха.
2. Предохранительного клапана для снижения давления.
3. Манометра.

Обвязку делают по такой схеме:

1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
2. На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Помощь по Теле2, тарифы, вопросы

Основа современной системы отопления

Система отопления в частных домах существенно отличается от схем городских квартир. И дело здесь не только в том, что теплоноситель подается из разных приборов или оборудования. Сама схема обвязки котла и разводки трубопроводов может быть разнообразной. И в каждом случае необходимо учитывать индивидуальные запросы. В настоящее время для отопительной системы пользуются двумя схемами — одноконтурной и двухконтурной. Давайте разберемся с первой и определим, почему считают схемой простой и легкой в сборке.

Сразу же оговоримся, что работает она по принципу, который и определяет ее название. Теплоноситель в ней движется от отопительного котла по трубам к радиаторам, которые установлены в последовательном порядке. Пройдя все приборы, теплоноситель возвращается в котел. Все просто и незамысловато. Но экономично в плане количества используемых труб.

Однако в такой схеме есть один минус — последние в цепочке радиаторы получают меньше всего тепловой энергии, поскольку теплоноситель доходит до них уже охлажденным. Правда, из этого положения есть выход — нарастить на последние радиаторы дополнительные секции, тем самым увеличив их теплоотдачу. Есть еще несколько способов, чтобы сбалансировать тепло во всех помещения. К примеру, установить на батареях запорную арматуру, с помощью которой можно будет регулировать поступление теплоносителя в первые отопительные приборы. Сократив в них подачу, можно увеличить тепловую энергию горячей воды в последних радиаторах.

Как правильно подключить два котла в одну систему параллельно

Как подключить два котла вместе?

Сразу хочется уточнить, что просто подключить два котла на разных видах топлива в одну систему является одним из возможных решений проблемы недостатка мощности установленного оборудования. Также возможно соединения в одну сеть более чем двух моделей.

Для каких целей может понадобиться подключить два котла в одну систему? Существует несколько весомых причин объясняющих целесообразность этого.

1. Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.

Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным.Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.

Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.

Как параллельно подключить два газовых котла

Существует две схемы подключения газового и любого другого водонагревательного оборудования. Подключить два котла к одной системе отопления можно:

• Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.

Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.

Как соединить два котла — газовый и твердотопливный?

Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.

Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности.

Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.

Как объединить газовый и жидкотопливный котлы

• Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.

Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.

Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.

Преимущества установки нескольких котлов в одну сеть

Подключить два котла одновременно: напольный и настенный котлы может понадобиться в случае, если площадь помещения в результате строительных работ, резко возросла. Даже если изначально оборудование приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площадью. В таком случае устанавливается дополнительный котел, связанный с общей системой отопления. Преимуществом такого решения является:

1. Возможность одновременного контроля над работой всего оборудования.

Экономия за счет выбора основного вида топлива.

Возможность более длительной эксплуатации оборудования.

Источник

Как правильно подключить два котла в одну систему параллельно

Как подключить два котла вместе?

разных видахвозможных решений

1. Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.
2. Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным. Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.

Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.

Как параллельно подключить два газовых котла

• Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.
• Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.

Для параллельного подключения обязательным является установка контроллера и также разработки каскадной схемы управления. Ответить на вопрос как соединить два газовых котла может только грамотный специалист в каждом конкретном случае.

Как объединить газовый и жидкотопливный котлы

• Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
• Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.

Преимущества установки нескольких котлов в одну сеть

настенный котлыстроительных работдополнительных помещенийобщей системой

1. Возможность одновременного контроля над работой всего оборудования.
2. Экономия за счет выбора основного вида топлива.
3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одну сеть. С каждым дополнительным элементом общая производительность и КПД существенно падает. Поэтому целесообразность одновременного монтажа четырех и более, единиц водонагревательной техники полностью отсутствует.

avtonomnoeteplo.ru

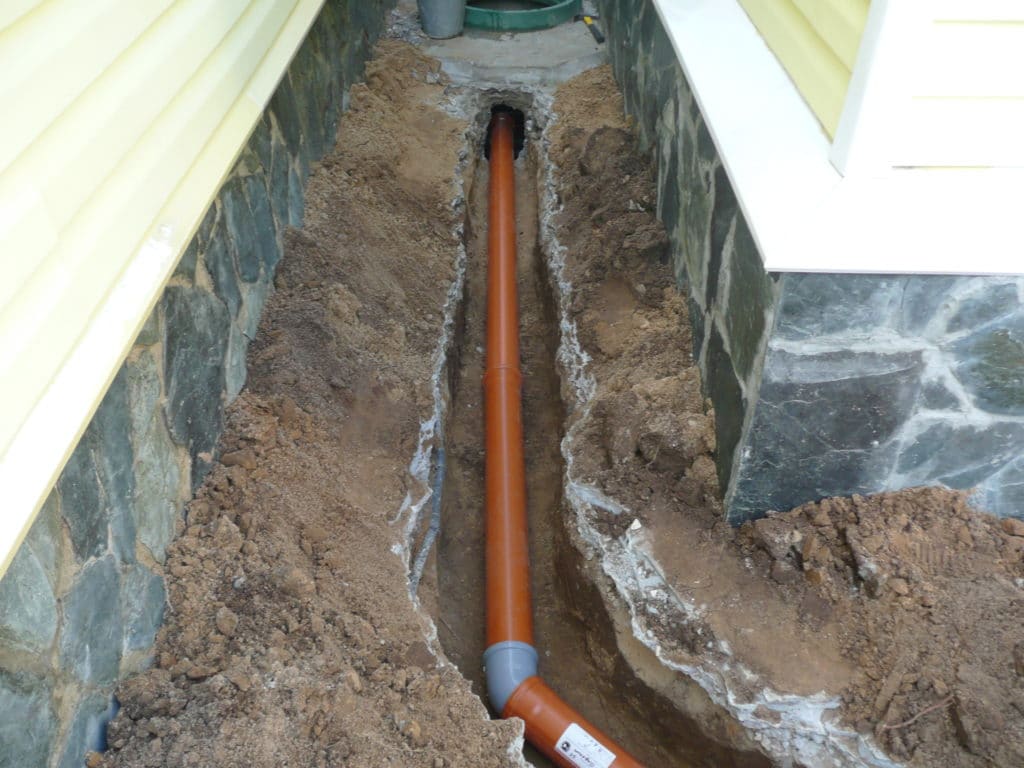

Прокладка трубопроводов от дома к бане

Трубопровод от дома к бане

Прокладка магистралей отопления к бане осуществляется двумя способами:

• Наружным (открытым);
• Подземным (скрытым).

Наружную прокладку применяют при незначительном расстоянии до бани – в этом случае не требуется сооружения многочисленных опор, являющихся лишними элементами на участке. При наружной прокладке трубопроводы утепляют и прокладывают с соблюдением уклона для освобождения от воды.

Основной способ прокладки трубопроводов отопления – подземный. Выбор материала осуществляется с условием особых условий эксплуатации – недоступности и отсутствии соединений (скрытых). Лучший выбор – полимерные трубопроводы. Трубы из полиэтилена (сшитого), металлопластика, полипропилена укладывают на песчаную подушку в отрытую траншею, затем закапывают.

Глубина траншеи – точка закладки труб – должна быть ниже точки промерзания грунта для конкретного региона. Глубина промерзания определяется по справочнику. Трубопроводы можно не изолировать, применив защитный материал – стеклоткань и прочие виды материала с подобными характеристиками.
