Как измерить и отрегулировать давление в расширительном баке водоснабжения

Применение одноконтурного котла с внешним бойлером косвенного нагрева.

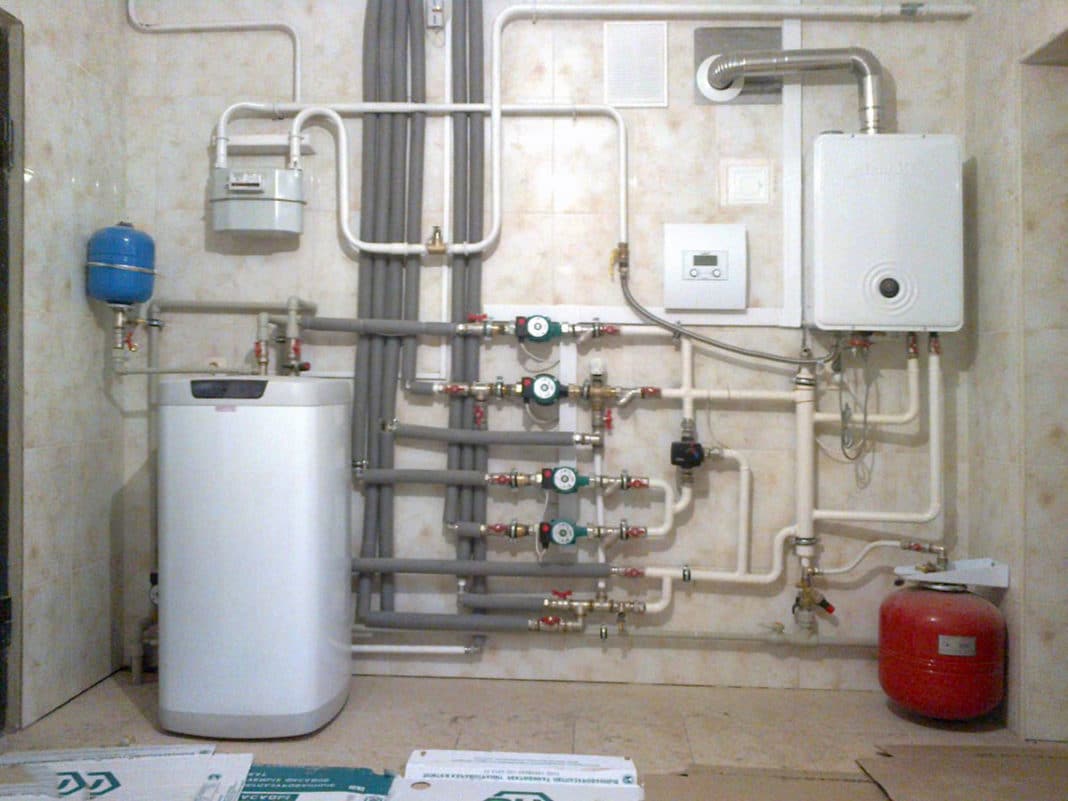

Одноконтурный котел с внешним бойлером косвенного нагрева – это наиболее оптимальный вариант, который достаточно часто используют в условиях довольно интенсивного потребления горячей воды. В такой связке и используют обычно рециркуляцию горячей воды

Такая система дает возможность одновременного использования двух или большего числа душевых, ванной, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до трехсот литров.

В подобной системе нагрев воды происходит благодаря прохождению через бойлер, бак большого размера, имеющий трубчатую спираль. По спирали проходит циркуляция теплоносителя отопительной системы, которая таким образом и производит нагревание воды в бойлере. В данной системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел функционирует круглогодично.

У большинства бойлеров косвенного водонагрева бак сделан из эмалированной стали. А отдельные модели премиум класса имеют внутренний бак материал, которого – нержавеющая сталь.

Немного о нормативной базе

Любой современный человек прекрасно понимает что без большинства коммунальных услуг, в том числе и наличия горячей воды жить совсем не комфортно. И зачастую система центральной подачи воды не всегда обеспечивает доступ потребителей к горячей воде. Но если вчитаться в нормативную документацию, а именно санитарные нормы и правила (СанПиН) 2.1.4.2496-09, то станут ясны требования к температуре горячей воды городской квартире. Предельная температура не должна превышать 60 — 75 градусов. Этот уровень является обязательным во всех местах подключения потребителя. Поддержание такой температуры необходимо для предотвращения распространения бактериальных и других заражений, способных нанести вред здоровью проживающих в доме людей

Количество потребляемой мощности

Бойлер, подключение

Придя к решению о необходимости покупки и производя расчет объема бойлера косвенного нагрева, нужно подсчитать сколько теплой воды нужно для нормального существования. Представим семью из 4-х человек и осуществим среднесуточный анализ за неделю и пиковое (утро рабочего дня) исследование потребления горячей воды.

1. 1. 1. Еженедельный анализ

• Для того, чтобы помыть посуду потребуется около 5 литров теплой воды в минуту. Учитывается время полоскания, это около 5 минут. Два раза в день моем тарелки, получаем 50 л теплой воды ушло на кухонную утварь в сутки. Умножим на 7 дней итого 350 литров в неделю.
• Каждый человек 2-3 раза в неделю принимает ванну, расходуя при этом порядка 170 литров. 4*2,5=10*170=1700 литров за 7 дней.
• Еще 4-5 раз душ по 10 минут при расходе около 12 л/мин. 4,5*10*12=540 на одного члена семьи, соответственно на всех 2160 л в неделю.
• Мелкая гигиена (помыть руки, обувь, убрать в доме) — порядка 10 л в день на человека составит 280 л за исследуемый период.

Итого — 350+1700+2160+280=4490 литров в неделю. Добавим заходивших гостей и запас на всякий случай получим ориентировочную цифру около 5000 литров в неделю. Но бойлер считает в часах, нужно перевести в его единицы. 5000 / 7 / 24 = 30 литров в час теплой воды составляет средний расход семьи из 4-х человек.

Исходя из наших цифр соотношения температуры и мощности получаем необходимый средний расход мощности — 30*0,0375 = 1,125 кВт/час.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок расчета и рециркуляции

Чтобы система ГВС была спроектирована правильно, необходимо иметь в виду следующее.

1. На чертеже указываются кольца циркуляции. Они замыкаются при тепловом узле.
2. Выделяется 2 трубопровода: подающий и циркуляционный.
3. На самом протяженном участке трассы ГВС отмечаются зоны максимального циркуляционного расхода тепла.
4. Диаметр труб не может быть меньше 1.5 см. Причем они должны на 1-2 размера превышать диаметр тех, что на подающем участке. Это делается во избежание возникновения воздушных пробок.

При расчете отопительной установки нужно иметь в виду, что открытая система будет эффективной только при небольшом отдалении от места забора и при частом открытии вентиля, подающего кипяток. Иначе потребитель получит остывшую воду.

Конструктивные отличия

Прежде всего, нужно понимать – гидроаккумулятор и расширительный бак, несмотря на заверения некоторых недобросовестных менеджеров, это не одно и то же. Их конструктивные отличия обусловлены спецификой применения. Установка расширительного бака в качестве гидроаккумулятора чревата неприятными последствиями.

Суть в том, что в расширительном баке для системы отопления мембрана делит внутренний объем пополам. Изначально воздух, закачанный в нижнюю половину, создает давление достаточное для того чтобы мембрана была полностью прижата к внутренней поверхности. По мере повышения температуры теплоносителя, его объем увеличивается, давление возрастает и в верхнюю половину начинает поступать вода, отжимая мембрану. Соответственно, воздух в нижней половине сжимается. Гидроаккумулятор отличается тем, что в нем установлена баллонная мембрана, поступая в которую вода не контактирует с внутренними стенками.

Закрытые расширительные баки: с диафрагменной мембраной, с баллонной мембраной

Рассматривания отличия расширительного бака от гидроаккумулятора необходимо понимать, что работают они в разных условиях. Изменение объема жидкости в системе отопления незначительно, кроме того происходит это медленно, без резких рывков. Однако температура может достигать 90 °C. Потому первое требование к такой мембране это устойчивость к длительному воздействию высокой температуры

Для баллонной мембраны в гидроаккумуляторе холодного водоснабжения устойчивость к воздействию высокой температуры не столь важно, но способность работать в режиме частого растяжения/сжатия является ключевой

К сожалению универсального материала, одинаково устойчивого и к воздействию высокой температуры, и к регулярным растяжениям, не бывает. Мембраны в современных расширительных баках изготовлены из таких материалов:

– NATURAL – может эксплуатироваться при рабочей температуре от -10 до 50 °С. Чрезвычайно эластичный материал, однако по мере эксплуатации может происходить частичная диффузия. Натуральная каучуковая резина может быть использована как для питьевой, так и технической воды;– BUTYL – возможна эксплуатация при температуре от -10 до 100 °С. Более устойчивая с точки зрения диффузии, но не такая эластичная, как NATURAL. Синтетическая бутиловая резина может быть использована в качестве мембраны гидроаккумулятора;– EPDM – работает при температуре от -10 до 100 °С. Более проницаема для воды, чем BUTYL. Синтетическая этилен/пропиленовая резина устанавливается в баках для питьевой или технической воды;– SBR – допустима эксплуатация при температуре от -10 до 100 °С. Менее эластична Применяется исключительно в расширительных баках системы отопления, не достаточно эластична для установки в гидроаккумуляторах;– NITRIL – работает при температуре от -10 до 100 °С. Устойчива к воздействию активных сред.

Сфера применения компенсационных баков не ограничивается отопительными системами и водоснабжением, они с успехом используются для хранения огнегасящей жидкости в автоматических системах пожаротушения, а также в составе модуля порошкового пожаротушения.

Вне зависимости от типа гидроаккумулятор и расширительный бак являются неотъемлемой частью любой системы жизнеобеспечения и обеспечивают высокий уровень комфорта и безопасности проживания.

Выбор гидроаккумулятора, расширительного бака. Обслуживание. Эксплуатация. Ремонт. (10+)

Гидроаккумулятор, расширительный бак. Особенности выбора

Гидроаккумулятор и расширительный бак предназначены для немного разных целей, но устроены практически одинаково, так что я объединил их в одной статье. Гидроаккумулятор предназначен для накопления воды в системе автономного водообеспечения, защиты системы от избыточного давления, исключения частого включения насоса. Расширительный бак устанавливается в систему отопления. Он защищает ее от избыточного давления, которое может возникать при расширении воды (или другого теплоносителя) от повышения температуры. Ключевым отличием гидроаккумулятора от расширительного бака является то, что расширительный бак должен работать при достаточной температуре, к гидроаккумулятору для холодной воды такие требования не предъявляются. Но зато для большинства гидроаккумуляторов высокие требования к качеству материала мембраны, так как они используются в подаче воды, которая может употребляться в пищу. Для расширительного бака такие требования менее критические.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Решение

Самым оптимальным решением станет установка насоса для рециркуляции горячей воды. Продуманная система рециркуляции гвс будет экономить энергию, воду и сделать вашу жизнь немного удобнее. Каждая система рециркуляции гвс может иметь несколько вариантных особенностей, но принцип одинаков.

Существуют различные насосы, они могут работать постоянно 24/7 или по таймеру — устанавливается определенное время включения и выключения. Насос может включаться от термостата, когда температура воды в трубе остывает ниже определенной уровня. Также может запускаться нажатием кнопки, если вы собираетесь использовать горячую воду в ближайшее время (возможно сделать отдельные выключатели в каждой ванной комнате). Или датчиком движения, который включает насос, когда люди находятся в ванной комнате.

Как организовать горячее водоснабжение

Основное отличие горячего водоснабжения от холодного заключается в необходимости замыкания системы. Если этого не сделать, то горячая вода будет доходить до крана и, оставаясь на месте, охлаждаться. Требуется же, чтобы нагретая вода подходила от нагревателя к потребителю (крану) и возвращалась обратно.

Для подключения всех элементов водоснабжения применяются водогазопроводные стальные трубы диаметром 15 и 20 мм. В последнее время большое распространение получили металлопластиковые трубы, которые отличаются простотой монтажа. Они не требуют горячей сварки, для их соединения достаточно воспользоваться пресс-фитинговой системой.

Для соединения металлопластиковых труб, следует выполнить следующие действия:

• Снять размеры и перенести их на трубу с запасом в 1 см на соединительный фитинг
• Отрезать трубу по метке
• Нагревать трубу и фитинг паяльником на протяжении около 10 секунд
• Разогретый конец трубы вставить в фитинг и зафиксировать на 4 минуты
• Дождаться полного охлаждения, проверить на герметичность.

Использование тепловых пунктов

Это отдельное помещение. В нем должны находиться тепловые энергетические установки, подсоединенные к теплосети. Теплообменники для горячего водоснабжения многоквартирного дома должны обладать инструментами регулирования потребления, распределения ГВС по квартирам, настройки самого оборудования.

Индивидуальный тепловой пункт в многоквартирном доме обычно располагается в подвале. Раньше система монтировалась на чердаках. В случае прорыва потоки кипятка разливались по помещению и затапливали квартиры. Если ЧП происходило ночью, оно могло привести к серьезным травмам или даже к жертвам.

Альтернативный вариант – строительство теплопункта в отдельной постройке рядом со зданием. Цель оборудования состоит в преобразовании теплоносителя, регулировании снабжения ГВС или теплом, распределении ресурса по квартирам и отключении его подачи.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Источник

Рециркуляция ГВС без обратки

Да, такое возможно. Для этого циркуляционный насос монтируется в самой последней точке, например, под раковиной. Холодный трубопровод используется в качестве временной возвратной линии. Холодная и горячая линии соединяются через насос.

Другой вариант — это монтаж клапана с термостатом под раковиной, а насоса на выходе от водонагревателя. Когда температура падает, термостат открывает клапан, вода возвращается обратно в бойлер. При этом насос лучше установить на определенное время работы.

Такой вариант рециркуляции гвс проще для модернизаций, так как не нужно добавлять трубу.

Плюсы закрытой отопительной системы

• Первый плюс закрытой отопительной системы состоит в том, что бак можно устанавливать где вам удобно, в открытой же, только на чердаке или на какой-нибудь другой высокой точке системы. Да и за счёт герметичность теплоноситель практически не испаряется.
• Теплоноситель всегда насыщен воздухом в открытой отопительном системе, что приводит к коррозии в отопительных трубах и радиаторах. В закрытой, как вы понимаете, такого произойти не может.
• В закрытой системе потерь в баке меньше, чем в открытой, которая прогревается очень быстро и обладает повышенной чувствительностью. Плюс разница в температурах в закрытой системе меньше, что позволяет дольше использовать оборудования для отопления.
• Закрытая система подходит к самым разным радиаторам, конвекторам и тепловым завесам, можно подключать систему “тёплый пол”. Плюс в закрытую систему можно добавить бойлер косвенного нагрева для ГВС.

Какими бывают расширительные баки?

В зависимости от мембраны расширительные бачки делятся по типам. В первом мембрана сменная — при необходимости эту самую уязвимую деталь можно вынуть, чтобы заменить новой. Бак этого типа отличается также тем, что вода находится внутри мембраны, то есть не соприкасается с внутренними стенками. Решение защищает металл от разрушения, а воду от случайного загрязнения, порчи, запаха, что положительно сказывается на ее гигиенических качествах, продлевает время службы агрегата.

В баках второго типа мембрана фиксируется строго в одном месте, извлечь ее невозможно. Такая мембрана не заменяется. Ее повреждение повлечет необходимость замены бака, что потребует дополнительных затрат, часто — непредвиденных. Другой недостаток таких баков — непосредственный контакт воды со стенками емкости, что влияет на состояние металла, коррозирует его. Чтобы избежать этого, стенки бака изнутри покрывают специальным составом, хотя такая защита не обеспечивает исключительную долговечность аппарата.

Баки бывают горизонтальной или вертикальной компоновки — выбор определяется выбранным местом установки.

Расчет и рециркуляция

Для открытого варианта горячего водоснабжения расчёты производятся в такой последовательности:

1. На чертеже отмечаются циркуляционные кольца, которые замыкаются на тепловом узле. В водогрейной установке этого типа выделяют подающие и циркуляционные трубопроводы.
2. На контуре, имеющем максимальную протяжённость, отмечаются участки с постоянным циркуляционным расходом.
3. Определяют диаметр циркуляционных труб, который не может быть менее 15 мм. Также при проведении расчётов необходимо сохранять соотношение диаметров подающего и циркуляционного участка. Для обеспечения равномерного поступления жидкости и минимизации образования воздушных пробок, циркуляционный участок водопровода изготавливается из труб, диаметр которых на 1 – 2 размера должен быть больше, чем при монтаже подающего участка водопровода.

Учитывая значительную сложность в самостоятельном расчёте диаметров трубопроводов, при невысоком расходе нагретой до определённой температуры жидкости рекомендуется на циркуляционном стояке установить кран. Благодаря этому элементу можно будет экспериментальным путём отрегулировать пропускную способность контура, что позволит добиться минимальной разницы в давлениях между подающей и циркуляционной частью открытой схемы ГВС.

Величины

Мы потребляем воду литрами, а ее температуру измеряем градусами. Вода, для того чтобы нагреться, использует тепловую энергию в Джоулях из расчета своей массы в килограммах. Водонагреватель вырабатывает мощность в Ваттах, а КПД исчисляет процентами. Переведем эти единицы измерения в одну, понятную, плоскость.

• Согласно законам физики для того, чтобы повысить температуру 1 кг воды, что равно 1 л, на 1оС требуется 4,187 кДж тепловой энергии, что составляет 0,001 кВт/ч мощности нагревающего устройства. Вид, производитель и потери не учитываем. Кто бы не произвел нагреватель и в каких бы условиях этот механизм не находился воде всегда нужно именно столько энергии.
• Вода, поступающая в бойлер зимой (летом котел не работает), имеет температуру порядка 10о. Утепленные трубы подачи сократят разницу температур на входе и выходе бойлера и помогут экономить топливо.
• На панели управления аппаратом выставлена цифра 60о. Это означает что жидкость в агрегате будет нагрета до такой температуры. Следовательно, 60-10=50о. Настраивать большую величину разогрева не стоит. Такая нагрузка повлечет за собой повышенный износ оборудования.
• На эту величину требуется поднять температуру. Умножим найденную разницу в градусах на энергию нужную для получения каждого из них — 50*0,001=0,05 кВт/ч мощности потребуется бойлеру для такой работы.

Итак, для нагрева 1 л воды до 60о понадобится 0,05 кВт/ч мощности бойлера, а для повышения на 1о — 0,001 кВт/ч его усилий.

Горячая вода, которую мы берем из крана чтобы умыться или помыть посуду имеет температуру около 40о. Выше будет горячо, ниже прохладно. Чтобы расчет работы бойлера, не только косвенного нагрева, но и любого другого типа нагревателя был правильным нужно учесть, что мы смешиваем две воды, каждая из которых имеет свою температуру.

• Горячая вода — это тепловая энергия. Мы подсчитали, что 1о = 0,001 кВт/ч.
• Желаемая нами вода должна быть 40о, значит 40*0,001= 0,04 кВт.
• Холодная вода имеет 10о, значит 0,01 кВт/ч уже есть. Это составляет 25% от требуемого объема теплоты.
• Значит нужно добавить еще 75% температуры, что составит 0,05*75%=0,0375 кВт/ч.

Таким образом, 1 л искомой смеси (далее по тексту будем называть ее теплой водой) будет содержать 0,75 л полностью нагретой воды из нашего агрегата и 0,0375 кВт/ч его мощности.

Циркуляция горячей воды в бойлере

Для движения воды от бойлера по трубам и в обратную сторону применяют циркуляционный насос ГВС, запрещается применять насос для отопительной системы. Насос постоянно подключен к сети и расходует мало электроэнергии, примерно сто Ватт в час.

Работа насоса не оказывает никакого влияния на то, с какой скоростью вытекает из крана вода. Он только обеспечивает ее движение от бойлера и обратно.

В системе с рециркуляцией ГВС, последовательно в цепь трубопровода присоединяют полотенцесушитель. Такое подключение обеспечивает нагрев полотенцесушителя, даже когда отключена система отопления в помещении, но система ГВС включена.

Определенные модели бойлеров укомплектованы электронагревательным тэном. Это очень удобно в случае, когда отключен газ или проводится профилактика котла, поскольку тогда этот бойлер способен функционировать как накопительный электронагреватель воды.

Трубопровод, подающий холодную санитарную воду в бойлерную систему, должен подсоединяться через группу безопасности, которая должна быть оснащена:

• Отсекающим краном.
• Обратным клапаном.
• Предохранительным клапаном.
• Расширительным баком системы горячего водоснабжения, при этом он должен иметь необходимый объем.

В том случае, если летом нет надобности в нагревании полетенцесушителя, то следует произвести отключение циркуляционного насоса от электрической сети, а также перекрыть шаровый кран на циркуляционном трубопроводе. Монтируя систему горячего водоснабжения, нужно иметь ввиду, что все сантехнические приборы, потребляющие горячую воду, должны быть подсоединены к ветке подачи горячего водоснабжения, при этом полотенцесушитель и циркуляционный насос монтируются на трубопроводе обратки. Если систему не смонтировать, таким образом, то при пользовании горячей водой, будет нагреваться полотенцесушитель и воздух в комнате, где он расположен.

Система с циркуляцией горячей воды и бойлером является наиболее удобной и комфортной для пользователей, но при этом она на порядок больше стоит, чем простая система.

В этой статье будет описана довольно простая технология решения распространенной проблемы — рециркуляция гвс, вернее, отсутствие горячей воды, когда вам это нужно. Если вы живете в компактном доме и водонагреватель расположен рядом с точками потребления воды, вам такое неудобство не знакомо. Если вы живете в большом доме, а бойлер находится в подвале, до последнего потребителя может протянуться 15 и более метров водопровода. Владельцы домов большой площади знакомы с долгим ожиданием: открывают кран и ждут целых две минуты, пока потечет горячая вода. На это тратятся впустую энергетические и водные ресурсы.

Как правило, используется последовательное подключение водопровода. Основная труба тянется от нагревателя до самой дальней точки. От нее с помощью тройников подключаются потребители — раковина, ванна. Недостатки очевидны — падает давление, если одновременно открыты несколько кранов, ожидание горячей воды. Другой вариант: сбалансированная система с использованием коллектора, где каждая конечная точка обслуживается от выделенной линии от коллектора. Цена в разы выше, чем в первом случае.

Расчёт объёма бака

Чтобы определить объём бака можно пойти по самому простому пути. То есть взять 10% от объёма используемого теплоносителя, который высчитывается ещё на стадии проекта отопительной системы. Либо можно слить старый теплоноситель и залить новый, измерив объём счётчиком.

Также можно узнать объём радиаторов и труб, таким образом вы получите объём системы отопления, от которого и нужно будет взять 10%.

Есть также способ расчёта бака по формуле:

V=(E*C*(Pmax+1))/(Pmax+Pmin), где

E – коэффициент расширения теплоносителя, указываемый на упаковке,

Pmax и Pmin – максимальное и минимальное рабочее давление системы, соответственно.

Следует сказать, что для открытой отопительной системы никаких расчётов производить не надо, а для закрытой всё же стоит. Причём, если у котла уже есть встроенный бак, в случае нехватки его объёма ставят новый.

В случае нехватки объёма бака уменьшается объём теплоносителя и падает давление в отопительной системе, поскольку он начинает сливаться в канализацию. При критичной нехватке теплоносителя работа котла может просто застопориться.

Если в этот момент будете дома, вам достаточно будет просто подлить теплоноситель. Если вас дома не будет, то отопительная система начнёт размораживаться. Да и в работе котла в критическом состоянии тоже нет ничего хорошего.

Поэтому лучше всегда проводить подобные расчёты и приобретать несколько больший бак, чем требуется.
