Варианты подключения бойлера к газовому котлу

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Схемы обвязки бойлера косвенного нагрева и котла

Выбор схемы обвязки емкости ГВС и котла зависит от ряда критериев:

Модель газового котла;
Расстояние от бойлера до теплогенератора;
Тип системы отопления;
Обеспечение приоритета ГВС или отопления;
Наличие промежуточного оборудования – теплоаккумулятора, гидрострелки, коллекторов.

Подключение с насосом и обратными клапанами

Наиболее популярной схемой соединения БКН и котла является система с двумя насосами и обратными клапанами. Она применяется для напольных и настенных котлов без встроенного насоса.

Схема отличается независимостью работы контуров отопления и ГВС. Нагрев воды в БКН реализуется организацией циркуляции отдельно смонтированным насосом бойлера. Он включается и выключается по сигналу датчика температуры горячей воды. На выходе насоса установлен обратный клапан, препятствующий возникновению обратного протока от циркуляционного насоса отопления.

Насос отопления тоже имеет на выходе обратный клапан, преграждающий путь потоку от насоса бойлера. Насосы работают независимо – основной управляется котлом, бойлерный – термодатчиком емкости ГВС. В силу малых напорных характеристик и направления насосы не препятствуют работе друг друга.

Относительная независимость работы контуров дает незначительное падение температуры в системе отопление, более заметное чаще всего во время первоначального нагрева бойлера.

Подключение БКН с трехходовым клапаном

Подключение с трехходовым клапаном реализуется в двух случаях:

При наличии клапана, встроенного в котел;
При установке отдельного клапана.

Некоторые одноконтурные котлы имеют встроенный трехходовой клапан и функцию подключения бойлера косвенного нагрева.

БКН в этом случае выполняет роль второго контура. Автоматика поддерживает приоритет производства горячей воды, термодатчик подключен к управляющей плате котла. По заданию датчика трехходовой клапан направляет весь поток теплоносителя через бойлер, перекрывает линию на систему отопления.

Циркуляция в системе отопления теряет в этом случае свои качественные характеристики – скорость и объемный расход, наблюдается некоторое снижение температуры радиаторов.

Бойлер косвенного нагрева в системе с естественной циркуляцией

Применение бойлера в системе отопления с естественной циркуляцией имеет ряд своих особенностей. Работа БКН в системе такого типа чаще всего отличается низкой эффективностью.

Для оптимального качества работы БКН требуется выполнение следующих условий:

Бойлер должен быть установлен максимально близко к теплогенератору;
Диаметры подводящих труб должны быть не менее 32 – 40 мм.

БКН в гравитационной системе лучше установить как первый потребитель, за ним расположить систему отопления. Либо использовать вариант с установкой параллельно бойлера и первого радиатора системы, при этом следует установить запорную арматуру для балансировки. Установка бойлера далеко от источника тепла не даст необходимый температурный напор – удаленный участки гравитационных систем имеют низкую температуру.

При малом диаметре начальных участков труб (менее 32 – 40 мм) качество циркуляции значительно ухудшается из-за большого гидравлического сопротивления змеевика БКН. Рекомендуется системы с естественной циркуляцией модернизировать установкой насоса малой мощности – он в значительной степени улучшает циркуляцию.

Присоединение бойлера к промежуточным устройствам

Крупные системы с большим числом потребителей часто организуются через промежуточные устройства – гидрострелки и теплоаккумуляторы. Бойлеры в случае применения обоих устройств работают по независимой схеме.

Вход и выход бойлера подключаются к штуцерам теплоаккумулятора или коллектора гидравлического разделителя. На обратной линии теплоносителя устанавливается циркуляционный насос, управляемый термодатчиком БКН, и обратный клапан. Клапан нейтрализует работу насосов других потребителей тепла.

Подключение системы ГВС при использовании любой схемы производится по общим условиям:

Устанавливается расширительный бак объемом не менее 10% вместимости бойлера;
Монтируется группа безопасности с предохранительным клапаном с заводской настройкой срабатывания при давлении 6 кгс/см 2 ;
Линия рециркуляции соединяется с самой удаленной точкой сети ГВС.

Выбор схемы подключения производится после оценки всех значимых критериев подбора. Присоединение по описанным выше схемам можно произвести самостоятельно. Рекомендуется на все резьбовые штуцера устанавливать шаровые краны с разъемным соединением типа «американка» для беспрепятственного отключения БКН от системы.

голоса

Рейтинг статьи

12 Подключение бойлера к двухконтурному котлу, как это возможно

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

12.1 Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

12.2 Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

12.3 Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода

А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно

12.4 Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см. В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

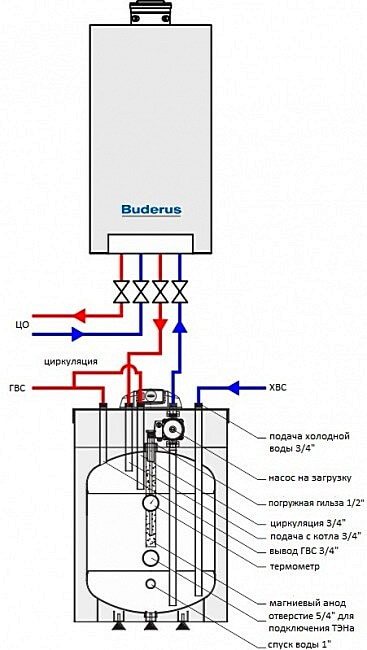

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя. Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

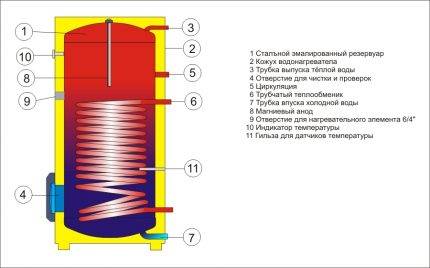

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

агрегат не требует электрического питания и выигрывает с экономической стороны;
горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
могут свободно работать несколько точек водораздачи;
стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Техника безопасности

Во время эксплуатации одноконтурного котла необходимо соблюдать меры предосторожности. Они не только уберегут здоровье, но и снизят риск получения каких-либо травм. Техника безопасности при использовании устройства:

Техника безопасности при использовании устройства:

Запрещается нарушать герметичность аппарата и открывать его крышку во время работы

Такая неосторожность может привести к сильным ожогам и удару током. Не рекомендуется самостоятельно демонтировать установку, так как можно нарушить целостность газовых труб

К электросети можно подключать только полностью исправный прибор. Кабель не должен иметь видимых повреждений и каких-либо дефектов. Запрещается складывать любые предметы на поверхность корпуса, так как их вибрация может привести к поломке оборудования. Чистку аппарата можно производить только после отключения от сети и полного остывания

Запрещается проводить эту работу при помощи растворителей и токсичных чистящих средств. Нельзя хранить рядом с установкой легковоспламеняющиеся материалы

Малейшая неосторожность может привести к пожару. При возникновении аварийной ситуации нужно немедленно отключить питание прибора и перекрыть доступ газа

Ремонт можно доверять только высококвалифицированному специалисту.

Одноконтурный настенный газовый котёл — это очень полезное и простое устройство. При правильном его подключении и соблюдении всех правил техники безопасности можно не бояться каких-либо негативных последствий и наслаждаться качественно выполненной работой.

К твердотопливному котлу

В этом случае допускается одновременно иметь систему, которая будет позволять сбрасывать теплоноситель в аварийном порядке и возможность присоединение ГВС. Часто на батареях монтируются термостатические краны, но помните о риске перегрева. Если же устанавливается водонагреватель, то подобная проблема отсутствует, т.к. излишек теплой воды будет направляться в бак. Но помните о том, что такое подключение бойлера возможно с естественной циркуляцией.

Так, обязательно монтируется следующая группа безопасности:

Отсечной кран.
Сливной кран.
Клапан отсечки и обратный.
Насос на водонагревателе.
Вентиль на подаче.
Группа безопасности водонагревателя.
Расширительный бак.

Преимущества двухконтурного котла

Двухконтурный газовый котёл с встроенным бойлером

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

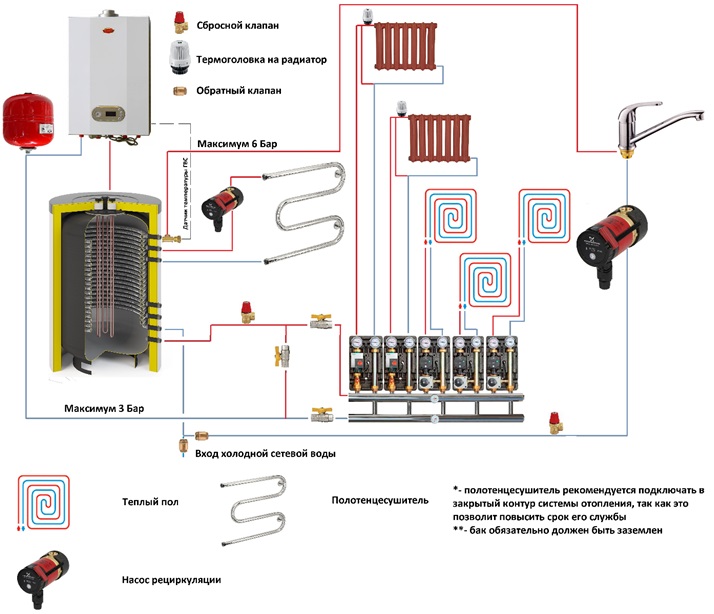

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

В режиме обогрева;
В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Более простая конструкция;
Высока вероятность образования накипи;
Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.
