19 ошибок, которые допускают при монтаже водяного тёплого пола

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

Гидроизоляция стяжки

гидроизоляция стяжки

Бетонную или цементно-песчаную стяжку устраивают в тех местах, где нужно скрыть дефекты поверхности и сделать ровную жесткую площадку, на которую может, укладывается напольное покрытие или гидроизоляцию. Прочность стяжки зависит от ее толщины, марки цемента или бетона. Гидроизоляционное покрытие может укладываться как на основания пола по стяжку, так и сверху основного слоя стяжки. Перед тем как делать цементную стяжку на полу, поверхность плит перекрытия тщательно очищается и для надёжного сцепления цемента и бетона грунтуется провести электрику в деревянном доме. После высыхания стяжки можно устраивать обмазочную или проникающую гидроизоляцию с последующий укладкой напольного покрытия. Проникающая гидроизоляция исключает пыление цементной стяжки. а поверхность приобретает гидрофобные свойства. Существует и другой способ гидроизоляции это когда гидроизоляционный ковер устраивается из рулонных материалов под стяжкой. То есть перед заливкой цементной стяжки. Гидроизоляционный слой не позволяет раствору и влаге проникать на нижние этажи, стены и межэтажные перекрытия будут оставаться сухими. Кроме того, она обеспечивает правильное высыхание стяжки, влага будет испаряться только вверх. Жидкая двухкомпонентная гидроизоляция -это самое практичное решение защиты стяжки от влаги для небольших по площади помещений, она наносится кисточкой на поверхность стяжки и после высыхания на ее можно укладывать напольное покрытие ( керамическая плитка, линолеум, ламинат и т.д. )Гидроизоляционная в виде шпаклевки (гидрошпат), она может используется для гидроизоляции пола под керамическую плитку и цементную стяжку, бассейнов и внешней части фундамента. Обеспечить защиту стяжки от влаги можно с применением различных видов гидроизоляционных материалов. Их выбор будет зависеть от места эксплуатации, это будет пол ванной комнаты или кровля дома, а так же от их стоимости и времени устройства.

Оптимальное сечение трубы для тёплого пола

Основная функция тёплого пола – обеспечить равномерный обогрев поверхности через систему трубопроводов, уложенных в определённой последовательности. Источником тепловой энергии является циркулирующая подогретая вода, которой заполняется весь контур. Опытные профессионалы рекомендуют использовать полипропиленовые эластичные трубы с наружным диаметром не более 16 – 20 мм, и этот выбор обосновывается следующими условиями:

Минимальное сечение имеет наиболее выгодную цену не только для самих труб, но также и для всех элементов поворота, соединений и крепежей для фиксации системы к перекрытию.

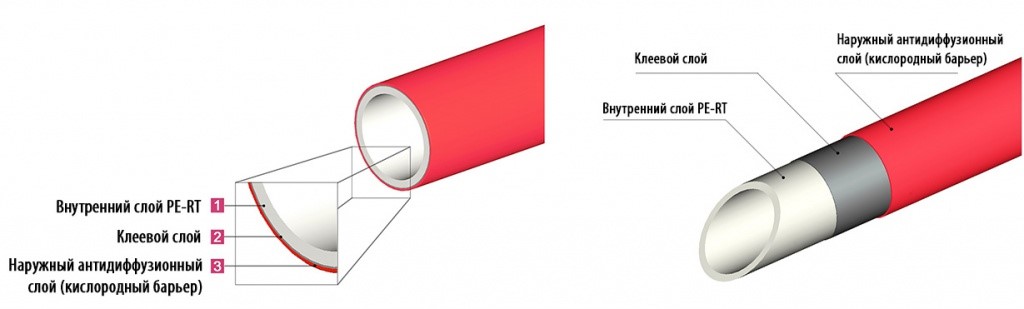

Рис. 3. Сечение трубы в 16 мм при устройстве тёплого пола.

• Как правило, система тёплого пола не предназначена для сильного нагрева поверхности плитки, а лишь обеспечивает комфортную эксплуатацию помещения, из-за чего повышенная теплоотдача системы не требуется.
• Чем меньше диаметр трубопровода, тем проще его уложить в конструкцию пола, согнув в петлю произвольной формы, так как, для принудительной деформации, не требуется большого радиуса изгиба. Это означает, что контур тёплого пола, состоящий из трубы диаметром 16 мм, может быть уложен с минимальным расстоянием между соседними элементами до 10 см.
• Одной из главных причин использования труб малого диаметра можно назвать сравнительно небольшой объём теплоносителя. Дело в том, что в последнее время вместо воды многие владельцы помещений предпочитают использовать специально подготовленную жидкость с повышенным объёмом теплоотдачи, которая стоит очень недёшево, и многие пытаются сэкономить.

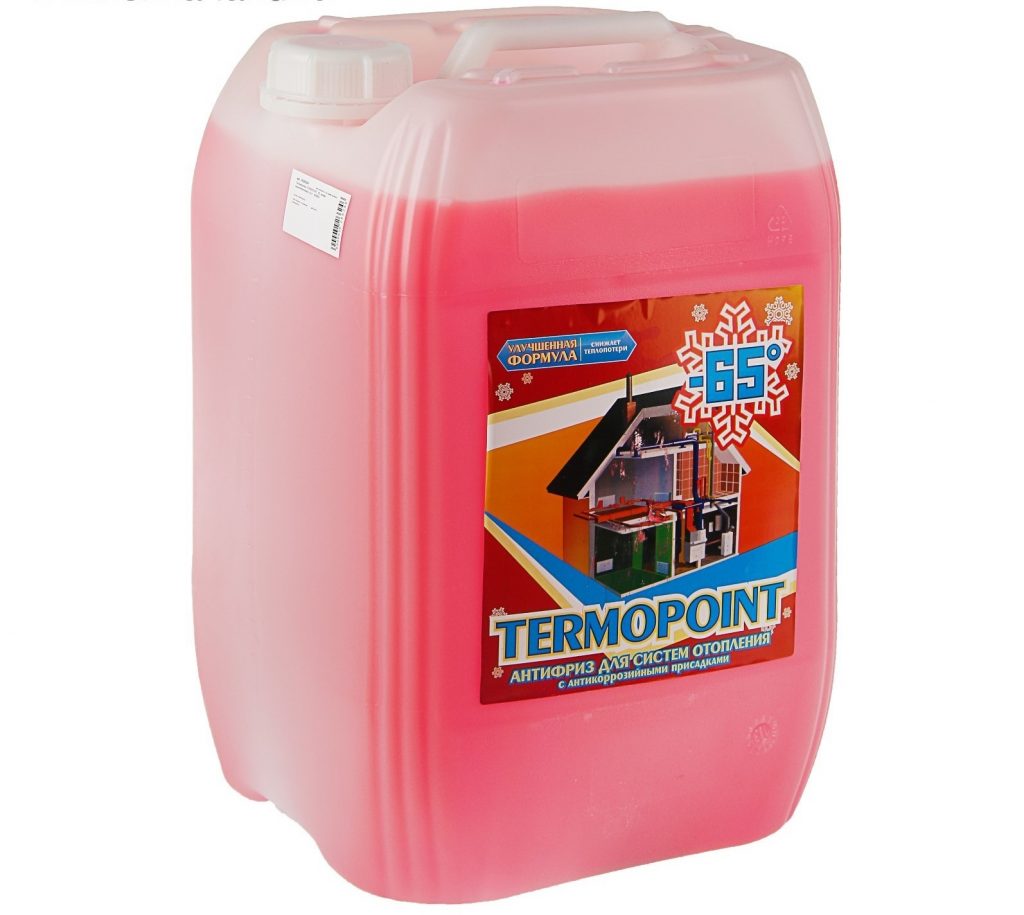

Рис. 4. Эффективный теплоноситель для пластиковых труб

К тому же, следует учесть, что автономное отопление в частном доме, как правило, осуществляется от газа или электричества, то расходы на подогрев теплоносителя напрямую зависят от его количества в трубах.

Последний довод в пользу труб малого сечения заключается в необходимости устройства мокрой или полусухой стяжки большей толщины, так как минимальный слой цементно-песчаного раствора над верхней гранью трубы должен быть не менее 30 мм. Увеличение общей толщины подготовки пола влечёт за собой не только удорожание конструкции. Но также может оказать непроектные постоянные нагрузки на плиту перекрытия.

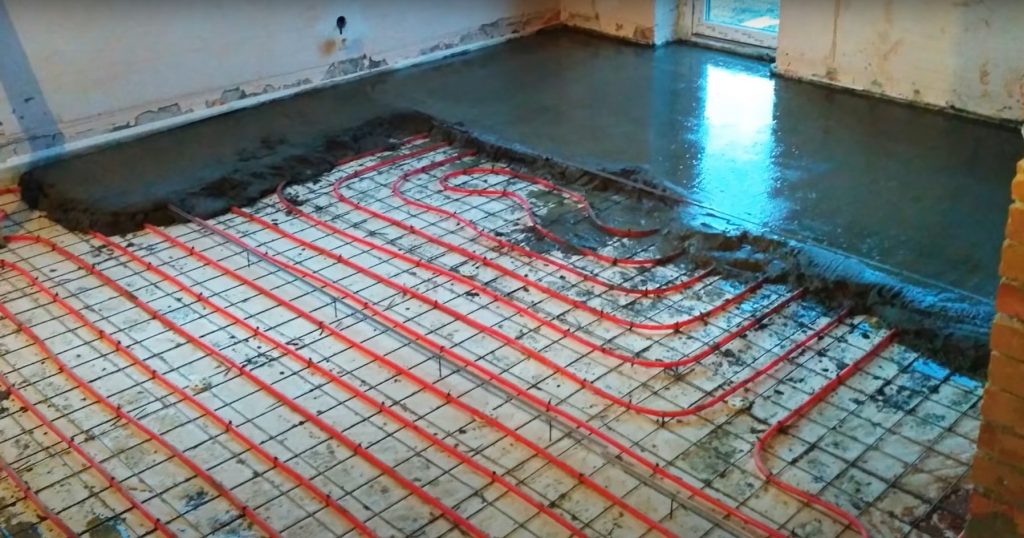

Рис. 5. Устройство цементно-песчаной стяжки над тёплым полом

Конечно, все перечисленные выше доводы актуальны для квартиры или частного дома средней площади, предназначенного для проживания одной семьи. В случае, если речь идёт о больших коммерческих объектах, магазинах, торговых центрах или производственных цехах, то все толщины принимаются строго по расчёту.

Обустройство проводки

Как правильно сделать теплые полы выбор системы и монтаж

Схема подключения датчика температуры.

Монтируя , нужно отвести провода от центра к стыкам стен и пола, что позволит исключить вероятность давления на них финишного покрытия. Проводку нужно расположить под термопленкой, для чего в ней предстоит обустроить отверстия, сквозь которые следует провести провода, их фиксацию нужно произвести скотчем. Подсоединение проводов к зажимам нужно осуществлять параллельно. На концах провода нужно удалить изоляцию, скрутив концы и введя их сквозь отверстия зажима, после нужно произвести крепление методом зажима. Область крепления нужно защитить и зафиксировать скотчем к системе пола.

К нижней стороне пленки, в центральной части второй секции, нужно подсоединить качественно изолированный датчик температуры. Это негабаритный градусник с головкой, выполненной в виде полимерного элемента. Для установки датчика и его проведения к температурному регулятору необходимо обустроить отверстия. При необходимости расположить провод в изогнутом состоянии в пленке нужно обустроить плавный поворот, что позволит избежать поломки кабеля.

Теперь можно начинать монтировать терморегулятор. Данный прибор рекомендуется подключать стационарно, но можно монтировать его и посредством розетки.

Основную проводку предпочтительнее уложить вдоль стыка стены и пола.

Подключить терморегулятор можно, присоединив с одной стороны в два контакта термодатчик, с другой стороны нужно зафиксировать провода от пола, тогда как в два контакта, размещенных в центре, нужно вставить проводку электропитания. Провода заземления не требуется подключать к контакту, соединив их с клеммой.

Окончательный запуск системы в работу должен происходить после проведения тестирования. О качественной пленке говорит отсутствие искр и перегрева отдельных элементов.

Если дефекты не были обнаружены, на следующем этапе можно накрыть пол массивным слоем полиэтилена (80 мкм или более), материал станет защищать систему от воздействия воды, а в процессе эксплуатации пленка станет уменьшать износ системы. Слой пленки нужно расположить так, чтобы ее полотна стыковались внахлест. Теперь можно переходить к укладке финишного покрытия.

Традиционные технологии

Гидроизоляция рулонными материалами сохраняет актуальность по сегодняшний день. В подвале, в бане – на полу, выложенном по фундаменту, ее можно делать несколькими способами:

• наклеивать рулонный материал на битумную основу, нанесенную холодным способом;
• наплавлять;
• настилать.

Перечень эластичных водозащитных пленок включает полимерные и битумные листы: в продажу они поступают в свернутом виде. Обычно технологии с использованием рулонных материалов применяются в сочетании с последующим армированием пола сеткой или металлической арматурой и заливкой цементной стяжки.

Укладка рулонной изоляции методом наплавления

До начала работы полы в доме нужно очистить, выровнять, укрепить: рулонные материалы на основе картона легко повреждаются при изломе, разрыве. Чтобы обеспечить целостность покрытия требуется делать следующие операции:

• тщательно замазывают цементным раствором все щели;
• углы между полом и стенами скругляют – закладывают в них бетонную смесь;
• с помощью щетки и шпателя счищают выступающие кромки, застывшие цементные брызги;
• удаляют и заделывают концы выступающей арматуры, шляпки крепежа.

Дают составу высохнуть и приступают к настиланию, наклеиванию или наплавлению гидроизоляции. Если пленку не наклеивают, стыки между лентами заделывают: для полимерных полотнищ применяют скотч; при использовании рубероида швы заливают мастикой.

Укладка гидроизоляции методом настила с герметизацией стыков

Гидроизоляцию деревянных полов в бане, доме выполняют на основе тех же принципов:

• Сделать отсыпку из песка и крупнофракционного щебня, чтобы воспрепятствовать капиллярной диффузии влаги;
• На утрамбованной поверхности сооружают бетонные подставки под лаги;
• Обмазывают их водоотталкивающей мастикой и накрывают пластинами из рубероида;
• Устанавливают лаги, накрывают их гидроизоляционной пленкой;
• Укладывают слой утеплителя на минеральной основе;
• Настилают черновую основу пола – из влагостойкой фанеры или досок;
• Поверх чернового пола помещают паропроницаемую полиэтиленовую пленку и укладывают конечное декоративное отделочное покрытие.

Гидроизоляция под теплый пол особенности устройства

Армия желающих обеспечить больший комфорт в доме за счет системы теплых полов неуклонно растет. Они не только возводят комфорт на совершенно другой уровень, но и обеспечивают экономный расход электроэнергии на фоне привычных обогревателей. Однако их устройство в таких помещениях, как санузел или ванная комната, требует выполнения дополнительных мероприятий. В их числе – гидроизоляцию.

Не хочется даже представлять, каким последствиями может обернуться прорыв водоснабжающих или канализационных коммуникаций. Сегодня, когда для подсоединения к водным магистралям, начиная от стиральных машин и кончая сливными устройствами унитазов, повсеместно используются гибкие шланги, эта проблема особенно актуальна. Причиной может быть не только их возможно низкое качество, но и сами соединения, которые нередко выполняют с нарушением эксплуатационных норм: шланги перегибают, скручивают, неестественно выворачивают, из-за чего они быстро выходят из строя.

И дело не только в этом, что гидроизоляция необходима, когда внизу есть соседи. Наверное, не все знают, как пагубно влияет влага на бетон. Влага, которая скапливается в «мокрых» помещениях, как правило, содержит соли определенных кислот и щелочь. Попав на пол, она проникает через проблемные места напольного покрытия – щели или стыки, в стяжку, впитывается в нее и постепенно разрушает. Нужно всего несколько лет, чтобы бетонный слой окончательно раскрошился.

Гидроизоляционные материалы под теплый пол

Обычно к материалам предъявляют в основном два требования:

• водонепроницаемость;
• устойчивость к биологической коррозии, то есть к разрушительному воздействию плесени.

Но в то же время они должны обладать достаточной эластичностью, чтобы выдерживать тепловые деформационные нагрузки. Поскольку имеет место быть большая температура, гидроизоляция под теплый пол подбирается с особой тщательностью.

Неправильно подобранная, она со временем теряет свои водонепроницаемые качества.

Как правило, производители систем обогрева сами рекомендуют виды гидроизоляции. Тем не менее отметим некоторые из них.

Пленки из полиэтилена или поливинилхлорида

Пленки, которые используют для теплых полов оснащены термоотражающими слоями. Края предварительно разогревают и соединяют, стыки изолируют с помощью клеящей ленты.

Цементно-полимерная

Свежеприготовленную массу эластичного обмазочного материала наносят на поверхность при помощи шпателя или валика. Стыки стен и пола необходимо проложить специальной лентой. Полученное покрытие – прочное и абсолютно водонепроницаемо, имеет отличную сцепляемость к бетону. Особо нужно отметить его эластичность, качество столь необходимое при гидроизоляции теплых полов и полов в новостройках, которое позволяет растягиваться и сжиматься в унисон с изменением температурного режима и незначительными просадками конструкции. А также термостойкость, перенесет нагрев поверхности пола до 30-40°С.

Самой надежной считается защита от воды заливкой водонепроницаемого сплошного слоя — литой. Современные технологии предполагают использование жидких силиконовых мембран, отличающихся высокой адгезией и эластичностью.

Способы укладки труб

На практике конструирования отопительной системы пола применяют следующие виды укладки труб:

1. Петлей – создает равномерный нагрев. Недостаток: в случае, когда температура на выходе и входе отличается – эффект равномерного нагрева снижается.
2. Змейкой – простой и практичный метод, эффективный в процессе эксплуатации.
3. Комбинированная змейка – сложный метод, применяемый профессионалами. Особенность: необходим опыт и знания в плане правильного расчета укладки труб.

Для облегчения работы с трубопроводом напольного отопления, применяются специализированные пенопропиленовые маты. Их функция: создать дополнительное утепление между бетоном и системой нагрева, а за счет конструкционных выступов, сориентировать мастера по правильной расстановке труб.

В конструкции водяного пола, пересечение труб приводит к разрушению отопительной системы. Следствие – полный демонтаж всего пола!

Для компенсации изменений в геометрии комнат, применяют особую демперферную ленту, которую прокладывают между стенами и полом.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Принцип укладки

Методика укладки и предварительная подготовка поверхностей будут определяться выбранным материалом. Есть простые варианты нанесения, которые выполняются самостоятельно, в иных случаях необходимы специальные навыки и соответствующие инструменты.

Рулонные материалы

Такая гидроизоляция под теплый пол укладывается по черновой стяжке. Материалы расстилают по поверхности таким образом, чтобы стыковочные участки образовывали нахлест в несколько сантиметров.

Если используются битумные укрывные материалы, то гидроизоляцию устраивают следующим образом. Основание предварительно необходимо выровнять и обработать грунтовочным составом. Рулон гидроизоляционного материала постепенно раскатывается, при этом нижняя его поверхность прогревается. Швы обрабатываются особенно тщательно. Битумные материалы наклеиваются на основание, создавая качественную защиту от проникновения воды и образования конденсата.

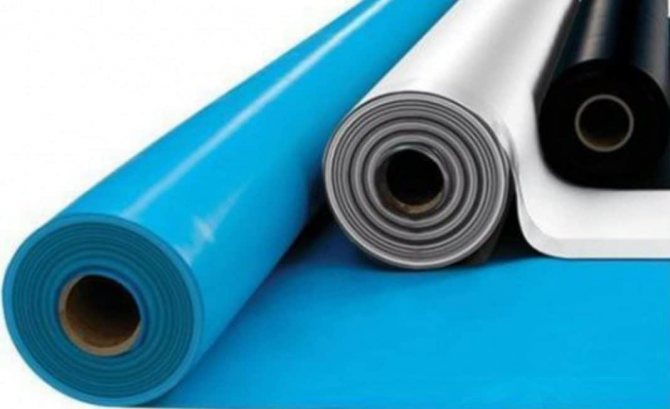

Рулонные материалы для гидроизоляции под теплый пол

Жидкая мастика

Работать с таким материалом своими силами довольно просто. Мастику наносят кистью либо краскопультом в несколько слоев. Пропитки глубоко проникают в поверхность, создавая влагозащитный слой. В конечном итоге обеспечивается надежная защита от протеканий, если пробьет водяной контур. Стоит отметить, что такой вариант гидроизоляции под теплый пол рекомендован к устройству в ванной.

Технологический процесс работы с мастикой подразумевает тщательную обработку поверхности, нанесение очередного слоя перпендикулярно предыдущему.

Гидроизоляция позволяет предотвращать образование конденсата, обеспечивает качественную защиту от протечек, если в водяном контуре появляются повреждения. Если такой слой отсутствует, значит, монтажные работы выполнены с грубым нарушением технологии.

Монтаж плёночного пола

Инфракрасный теплый пол — Монтаж, укладка и подключение пленочного пола.

Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами

Важно не повредить плёнку.Плитка монтируется на клей для тёплых полов.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору
