Выбираем батарейки для газовой колонки

Батарейки для газовой колонки

Развитие электроники стало причиной автоматизации многих систем и механизмов. Управление различными системами, нередко, требует постоянного электроснабжения и там, где не требуется большой ток можно успешно использовать обычные батарейки.

В современных водогрейных устройствах, например в газовой колонке «Нева» тоже устанавливаются химические элементы питания. В таких газовых приборах электрический ток необходим для генерации искры.

Для чего нужны в газовой колонки батарейки

Батарейка в газовой колонке используются с единственной целью – поджиг газа за счет искры. Несмотря на небольшой вольтаж и мощность элементов питания образование искры осуществляется за электрической системы, в которой напряжение увеличивается до таких значений, что воздух пробивается разрядом.

Учитывая относительно большое энергопотребление во время запала, для установки в водогрейные газовые колонки можно использовать только изделия с определёнными параметрами.

Какие батарейки нужны для газовой колонки

Для установки в газовые водонагреватели подходят изделия следующих типов

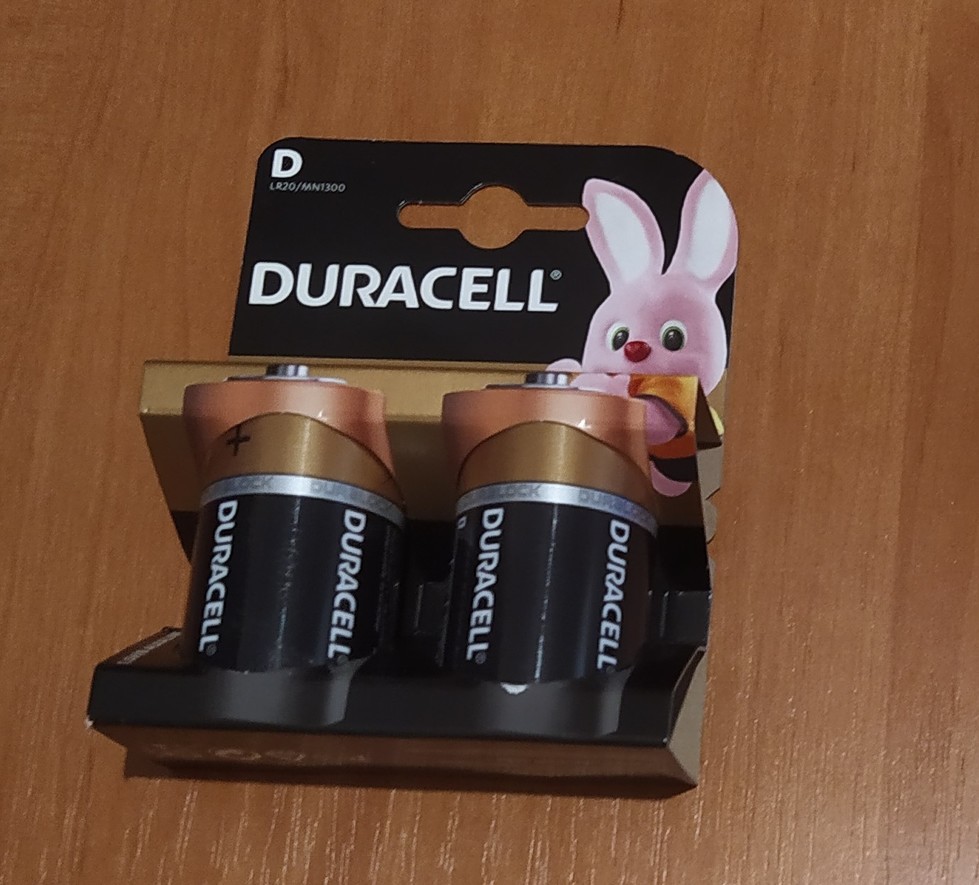

Первый тип является щелочным элементом. Таких батареек хватает на 5 – 6 месяцев. R20D является обычной солевым источником питания, который потребуется менять довольно часто, ведь дешёвые изделия очень быстро садятся. У обеих батарей напряжение 1,5 вольта.

Щелочные батарейки позволяют производить замену батарейки реже. Но обе батарейки нельзя будет впоследствии зарядить. Сэкономить деньги можно в том случае, если вместо одноразового источника питания установить аккумулятор.

Можно ли заменить на аккумуляторы

Несмотря на более высокую стоимость, эксплуатация аккумуляторов обойдётся значительно дешевле использования щелочных D-LR20 или солевых D-R20. Особенно актуальна установка аккумулятора в том случае, если розжиг газовой горелки будет производиться часто.

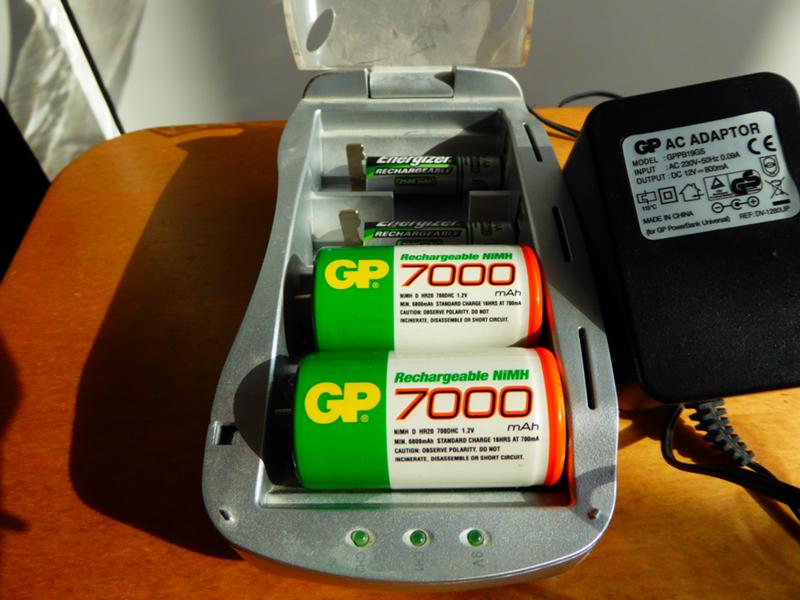

Бывают Li-Ion (32650), NiCd аккумулятор типа D и NiMH D-HR20

У АКБ будет отличаться напряжение (1,2v и 3,7v), поэтому очень важно убедиться, что конкретно ваша модель колонки поддерживает подобное напряжение. Об этом можно узнать в инструкции по эксплуатации и получив консультацию на официальных сайтах производителя

На рынке можно найти аккумуляторы типа D с напряжением 1,5 вольта, например D-Size 1,5v от Znter.

Если был приобретён качественный аккумулятор и зарядное устройство к нему, то в течение 5 — 6 лет можно не вспоминать о необходимости покупки элементов для газового водонагревателя. Полностью отказаться от использования батареек можно в том случае, если установить вместо элементов питания блок питания, работающий от сети 220 В.

На что обратить внимание при выборе батарейки

• Приобретение контрафактной продукции или изделий, которые в процессе хранения и транспортировки подверглись механическим повреждениям или повышенному температурному воздействию может свести на нет все усилия по восстановлению работоспособности газового оборудования.
• Такая батарейка может прослужить всего несколько дней и потребуется снова отправляться в магазин за новым элементом питания.
• Чтобы свести к минимуму вероятность приобретения некачественной продукции необходимо:

1. Убедиться, что колонка поддерживает такое напряжение.
2. Чем больше емкость, тем дольше проработает.
3. Следует тщательно осмотреть элемент питания на предмет потёртостей, царапин и вмятин.
4. Определить срок годности изделия, который может быть указан на корпусе изделия и на упаковке.
5. Не приобретать изделия в сомнительных торговых точках.

Инструкция по замене старых элементов питания

Если вы не знаете, как правильно поменять батарейки в газовой колонке, чтобы ничего не повредить, рекомендуем внимательно ознакомиться с нашей инструкцией — далее подробно опишем процесс замены батареек, чтобы ни у кого из пользователей не возникало трудностей с выполнением этой задачи.

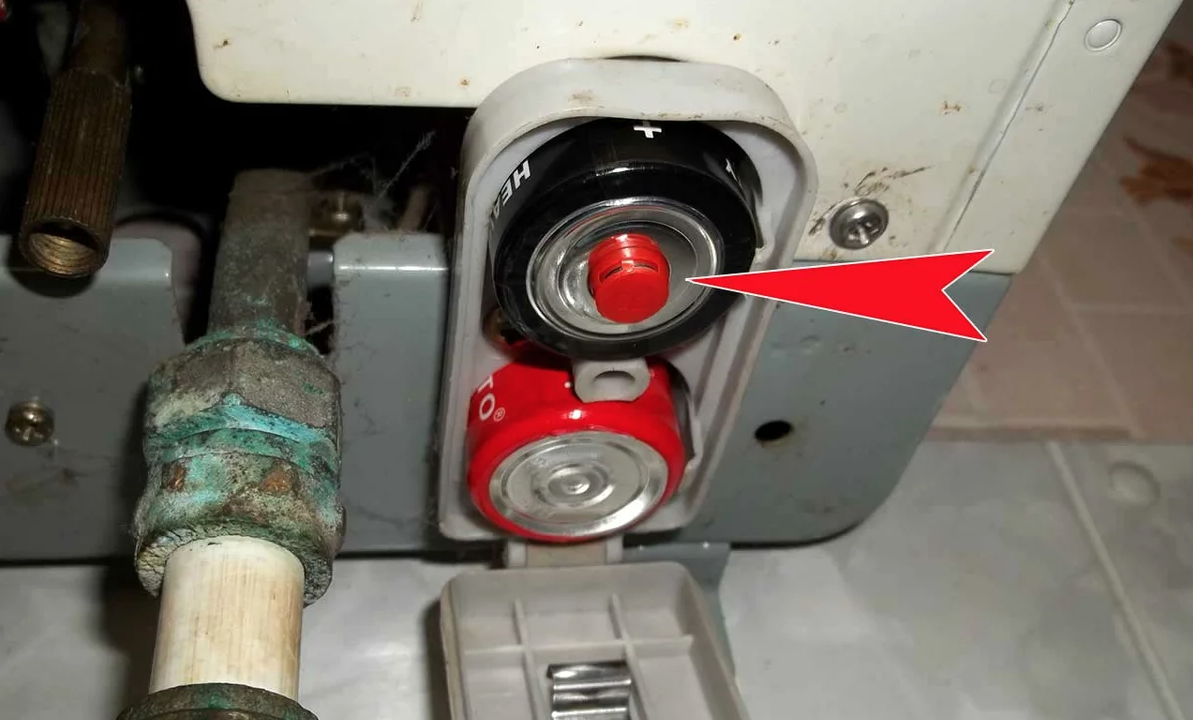

Элементы питания находятся в легкодоступном месте, часто в нижней части корпуса, и извлекаются без труда.

Фактически спецотсек для батареек может иметь два типа конфигурации:

• выдвижной;
• на защелках.

Выдвижные боксы открываются с помощью нажатия на их стенку.

В отсеки, закрывающиеся с помощью фиксаторов, батарейки зачастую устанавливаются вертикально. Элементы питания удерживаются специальной защелкой, благодаря чему при открытии бокса не выпадают из коробки.

В зависимости от конструкционных особенностей колонки батарейки могут располагаться вертикально, а также и горизонтально, например, в модели колонок «Нева»

Замена изношенных батареек в газовой колонке проходит в несколько последовательных этапов:

1. Необходимо отключить подачу газа и воды в колонку.
2. Аккуратно открыть отсек с батарейками, нажимая на его стенку или отгибая фиксирующие защелки.
3. Извлечь старые батарейки.
4. Установить новые элементы питания, соблюдая полярность.
5. Вернуть бокс на место (или закрыть крышку). Правильная установка характеризуется характерным щелчком.
6. Возобновить водо— и газоподачу.

Осталось провести пробный запуск, чтобы убедиться в корректной работе оборудования.

Регулировка мощности пламени

Одним из ключевых опций колонки является возможность изменения мощности пламени. Встречается несколько типов устройств:

• со ступенчатой и плавной регулировкой;
• с автоматической регулировкой.

В первом случае выставлять силу горения придется вручную, тем самым добиваясь нужной температуры воды. Но нужно понимать, что во время работы водогрея она может меняться. Например, если включена вода в ванной, а кто-то дернет за ручку спуска в туалете, то есть риск получения ожога. Дело в том, что поток воды, поступающей в колонку, уменьшится и она больше нагреется. Кроме такого человеческого фактора возможны и независящие ни от кого скачки давления холодной воды, а может, настройка колонки выполнялась на теплую воду из стояка, а потом пошла действительно холодная вода из трубопровода на улице.

После установки силы горения пламени изменять температуру воды можно только открытием и закрытием крана. Но не стоит слишком сильно его открывать – можно получить совершенно обратный эффект, т.к. колонка отключится. Всех этих недостатков лишены колонки с модуляцией пламени. После настройки температуры она будет сохраняться в автоматическом режиме. В газовых колонках с модуляцией нельзя менять температуру воды, открывая или закрывая кран. Для того, чтобы разбавить горячую воду нужно воспользоваться краном холодной воды, но лучше снизить силу горения – так уменьшится и образование накипи.

Общее строение бытовой колонки

Газовая колонка — это проточный водонагревательный прибор. Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О нормах и необходимых документах можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

• Газовая горелка.
• Запальник/система розжига.
• Вытяжка и соединение с дымоходом.
• Патрубок дымохода.
• Камера сгорания.
• Вентилятор (в некоторых моделях).
• Теплообменник.
• Патрубок для подачи газа.
• Водяной узел.
• Патрубки для подвода воды.
• Патрубок для вывода горячей воды.
• Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки

Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

Как сделать блок питания для колонки

Чтобы не следить за состоянием батареек и не менять их регулярно, котел переводят с батареек на сетевой блок питания. В этом случае он будет всегда готов к работе, пока есть напряжение в сети. Ниже мы приводим несколько конструкций блоков питания для газовой колонки. Какую из них выбрать – решать вам.

Схема с трансформатором

Если в вашем распоряжении есть малогабаритный сетевой трансформатор с выходным напряжением 5…9 В и током по вторичной обмотке 600-800 мА, то вы можете повторить схему, предложенную ниже.

Конструкция представляет собой мостовой выпрямитель Br1, нагруженный на простейший стабилизатор напряжения, собранный на транзисторе T1 и стабилитроне D1. В блоке питания можно использовать любой маломощный стабилитрон на напряжение стабилизации 3.6 В. Транзистор любой соответствующей проводимости (NPN) средней мощности. Радиатор транзистору не нужен.

Диодную сборку можно заменить четырьмя диодами, выдерживающими ток не менее 800 мА. Обратное напряжение некритично. Трансформатор, как уже отмечалось, – любой сетевой с выходным напряжением 5…9 В, способный выдать ток не менее 600 мА. Конденсаторы любые электролитические. В наладке блок питания не нуждается.

Использование готового блока питания

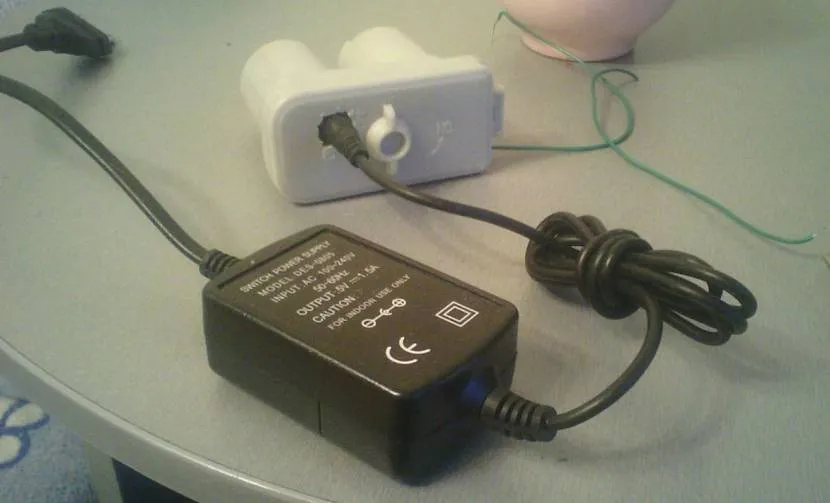

Самый простой вариант. Если удастся подобрать подходящий блок питания, а они существуют, то переделка будет состоять лишь в подключении БП к клеммам батарейного отсека с соблюдением полярности.

Подобные адаптеры несложно найти на Алиэкспресс. Они недорогие. Этот, к примеру, стоит всего 58 рублей. Покупаем, отрезаем штекер, подпаиваем к контактам батарейного отсека, вынимаем штатные батарейки и пользуемся.

Использование зарядного от телефона

Для питания газовой колонки можно использовать и стандартный пятивольтовый адаптер, которым мы заряжаем телефоны. Главное, чтобы он мог выдать необходимый нам ток – не менее 600-800 мА. Этот параметр всегда наносится на корпус прибора.

Но 5 вольт для нас слишком много, необходимо понизить напряжение. Сделать это можно следующими путями:

• Переделать блок питания.
• Добавить понижающий узел.

Первый вариант – для специалистов. Чтобы изменить выходное напряжение импульсного блока питания, нужно иметь соответствующие знания в области электроники и отчетливо представлять, как работает конкретный адаптер. В одной схеме достаточно заменить стабилитрон, в другой придется изменить глубину обратной связи контролирующей микросхемы типа TL431 (или любой другой подобной). Этот путь мы оставим специалистам, а сами возьмемся за то, что попроще.

Первый вариант – собрать часть схемы, которую мы использовали в трансформаторном БП. Эта часть – стабилизатор. Доработанный под колонку адаптер будет выглядеть так:

Ну и, наконец, схема с использованием готовых блоков, которыми буквально кишит Алиэкспрес и которые все так любят. Для своих целей мы используем регулируемый преобразователь LM 2596.

Основные характеристики модуля следующие:

• Входное напряжение – 3…40 В.
• Выходное напряжение (регулируется) – 1.3…35 В.
• Коэффициент преобразования (КПД) – 92%.
• Рабочая частота – 65 кГц.
• Точность регулировки напряжения – ± 2.5%.
• Размеры – 43 х 21 х 14 мм.

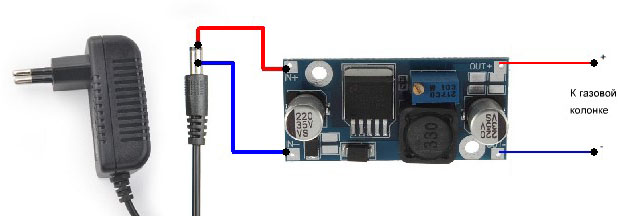

Схема блока питания с использованием пятивольтового адаптера и такого преобразователя предельно проста. Собрать ее сможет каждый умеющий держать в руках паяльник.

Ниже мы приводим небольшую пошаговую галерею, которая поможет вам собрать этот блок питания. Купить такой модуль можно по кнопке ниже за 38 рублей.

Купить

Мы решили вопрос с батарейками в газовой колонке. Какую бы мы схему ни использовали, теперь угроза остаться без горячей воды в самое неподходящее время отпала.

Спасибо, помогло!Не помогло

Сейчас читают:

Как переделать аккумуляторный шуруповерт на 12 или 18В в сетевой своими руками

Как сделать блок питания для шуруповерта

Как сделать самодельный регулируемый блок питания – подборка схем

Как отремонтировать блок питания компьютера своими руками

Как сделать импульсный блок питания своими руками: лучшие сборки и схемы

Как самостоятельно определить параметры

Довольно распространены случаи, когда надпись о параметрах адаптера затёрта или отсутствует. Определить их самостоятельно можно 2 способами:

• Внимательно осмотреть электроприбор, для которого он предназначался. В большинстве случаев маркировка наносится на заднюю стенку корпуса или прописывается в инструкцию в графе с основными характеристиками (напряжение, сила тока).
• Второй способ подразумевает индивидуальное определение каждого из интересующих показателей. Выполняется это следующим образом:

1. Входное электропитание стандартное для всех 220V. Иногда в этом пункте может быть указано, например, 190-240V. Это обозначает, что девайс способен функционировать при скачках напряжения находящихся в пределах этого диапазона.
2. Выходной напряжение рассчитывается путём умножения количества питающих элементов на их эквивалентное напряжение (найти этот показатель можно на их корпусе).
3. В определении силы тока необходимости нет. Для девайсов, работающих на батарейках будет достаточно 0,5-1 Ампера, что и можно использовать в качестве искомой величины.
4. Полярность прозванивается тестером. О том, как это сделать мы говорили чуть раньше. При этом следует учитывать, что в большинстве случаев используется классическая схема, где «минусовым» проводом запитывается наружная сторона штекера, а «плюсовой» приходит на внутренний контакт.

Подключение завершено Источник stroydesign24.ru

Выбор правильного питающего блока

Ситуации, когда требуется приобретение нового блока, могут быть разные. Старый адаптер вышел из строя, приобретённый гаджет не укомплектован зарядным устройством, нет желания приобретать батарейки, когда возможно подключить девайс к сети и так далее.

Проще всего тем, у кого есть нерабочий адаптер

Просто обращаем внимание на имеющиеся надписи на блоке и выбираем идентичный

Что необходимо посмотреть:

• Напряжение на выходе — единица измерения вольт (V);
• Сила тока на выходе — единица измерения ампер (A) или миллиампер (mA);
• Полярность штекера;
• Размер и тип штекера.

Главными параметрами будут являться те, которые обозначаются «Output» — это значит выход. У адаптеров для разных устройств, они, соответственно, тоже разные.

Необходимо, чтобы количество вольт совпадало и полностью соответствовало заявленному.

И, наконец, сила тока должна быть не меньше, чем указана на старом блоке, но допускается и немного больше.

После того как основные параметры определены, надо выбрать подходящий по размеру штекер. На данный момент их множество. И даже у одного производителя для разных устройств могут использоваться различные типы разъёмов. Простое решение — взять с собой неработающий адаптер и сравнить.

В продаже есть устройства, для работы которых необходим переменный ток. На блоках для таких устройств, вместо полярности будет изображён значок «∼».

И немного о секретах…

Вы когда-нибудь испытывали невыносимые боли в суставах? И Вы не понаслышке знаете, что такое:

• невозможность легко и комфортно передвигаться;
• дискомфорт при подъемах и спусках по лестнице;
• неприятный хруст, щелканье не по собственному желанию;
• боль во время или после физических упражнений;
• воспаление в области суставов и припухлости;
• беспричинные и порой невыносимые ноющие боли в суставах…

А теперь ответьте на вопрос: вас это устраивает? Разве такую боль можно терпеть? А сколько денег вы уже «слили» на неэффективное лечение? Правильно — пора с этим кончать! Согласны? Именно поэтому мы решили опубликовать эксклюзивное интервью с профессором Дикулем , в котором он раскрыл секреты избавления от болей в суставах, артритов и артрозов.

Внимание, только СЕГОДНЯ!

Фирма производитель:

На что обратить внимание при выборе батарейки

Приобретение контрафактной продукции или изделий, которые в процессе хранения и транспортировки подверглись механическим повреждениям или повышенному температурному воздействию может свести на нет все усилия по восстановлению работоспособности газового оборудования.

Такая батарейка может прослужить всего несколько дней и потребуется снова отправляться в магазин за новым элементом питания.

1. Убедиться, что колонка поддерживает такое напряжение.
2. Чем больше емкость, тем дольше проработает.
3. Следует тщательно осмотреть элемент питания на предмет потёртостей, царапин и вмятин.
4. Определить срок годности изделия, который может быть указан на корпусе изделия и на упаковке.
5. Не приобретать изделия в сомнительных торговых точках.

Если при осмотре возникнут малейшие сомнения, то от покупки следует отказаться.

Особенности батареек для колонки и нюансы выбора

Работа современных моделей колонок завязана на электричестве. Питание, благодаря продуцируемой искре, обеспечивает розжиг пламени, необходимого для подогрева воды, а также гарантирует функционирование дисплея, на котором отображаются показатели текущей температуры и другая информация.

Примечательно, что розжиг в самых первых газовых водонагревателях осуществлялся вручную достаточно опасным методом – с помощью спичек. Последующие модификации водонагревателей оснащались более эргономичным в эксплуатации пьезоэлементом, батарейками или гидрогенератором. Также есть модели колонок с поджигом от сети.

Сейчас максимально востребованы колонки с розжигом именно от батареек. Модели-аналоги с гидрогенератором, заменяющим элементы питания, пользуются гораздо меньшим спросом. Рейтинг лучших газовых колонок, популярных среди покупателей, мы привели в этой статье.

Существенные недостатки колонок с гидрогенератором:

• стоимость подобного оборудования превышает цену колонок, работающих на батарейках;
• механизм и лопасти генератора крайне чувствительны и нередко страдают от низкого качества воды, поэтому требуют регулярной чистки;
• давление в водопроводе может быть недостаточным для генерации сильной искры.

Розжиг газовой колонки на батарейках довольно прост. Так, в колонке с запальником процесс происходит так: небольшое количество газа подается на запальник, а затем с помощью электрического импульса, генерируемого батарейками, осуществляется его розжиг. Ионизационный датчик фиксирует наличие пламени и только после этого происходит подача газа на основную горелку, где осуществляется плавный розжиг от запальника.

У колонки с прямым розжигом газ сразу подается на горелку, которая поджигается от электрического импульса, создаваемого батарейками.

О необходимости замены батареек в газовой колонке может свидетельствовать популярный «симптом» некорректной работы оборудования: водонагреватель запускается вхолостую несколько раз подряд, издавая характерные для розжига звуки. Некоторые модели оснащены индикатором, сигнализирующим об износе элементов питания.

Какие батарейки используются в колонках?

Для полноценной работы газовой колонке необходимы источники питания с суммарным напряжением в 3 вольта. Поэтому батарейки для водонагревателя выделяются на фоне более привычных пальчиковых и минипальчиковых модификаций. Это более толстые «бочонки» класса D, выдающие напряжение по 1,5 В каждая.

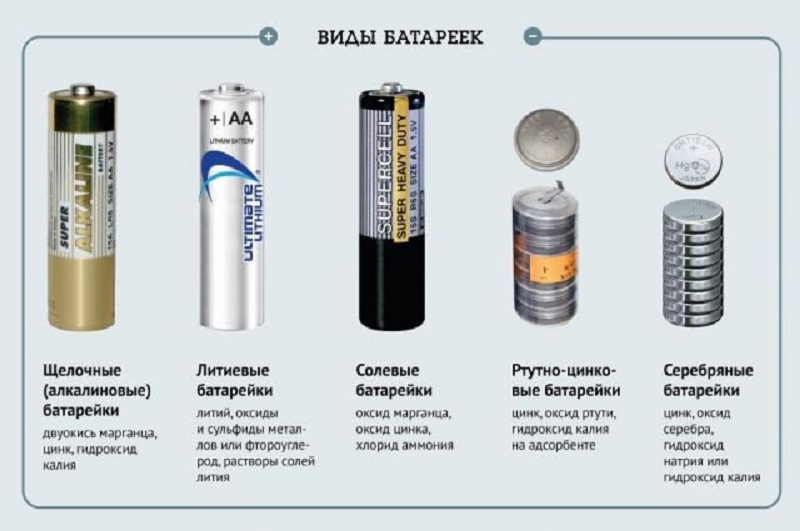

Фактически на рынке представлены два вида батареек: D-LR20 и D-R20. Друг от друга они отличаются ценой и «начинкой»: внутри батарейки может быть соль или щелочь.

Солевые батарейки D-R20 уверенно сдают свои позиции, что является скорее плюсом, чем минусом. Более дешевые источники питания славятся крайне быстрой скоростью разряжения. Поэтому даже низкая привлекательная цена не делает покупку D-R20 целесообразной.

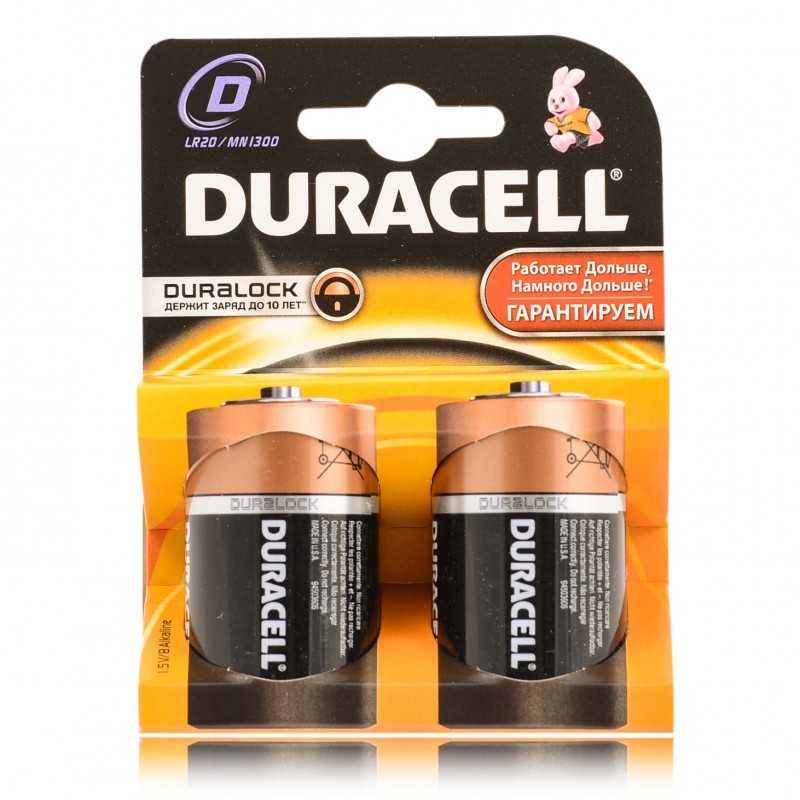

Щелочные алкалиновые батарейки D-LR20 стоят дороже, однако не требуют столь частой замены, исправно работая до полугода. Солевой источник питания в лучшем случае прослужит пару недель.

Чтобы максимально сэкономить средства на плановой замене батареек, стоит приобрести перезаряжаемые аккумуляторы. Выбрасывать использованные батарейки и аккумуляторы с бытовыми отходами нельзя, так как источники питания требуют специальной утилизации.

Для газовых колонок лучше всего подходят никель-металл гидридные версии аккумуляторов – NiMH D/HR20. Однако перед установкой стоит точно убедиться, что напряжение в каждом аккумуляторе составляет 1,5 В.

При соблюдении эксплуатационных норм такие батареи прослужат 5-6 лет, постепенно теряя в объеме своей емкости. Но стоит помнить, что зарядное устройство для аккумуляторов придется покупать отдельно.

Не выбрасывайте аккумуляторы от телефонов

Зачастую аккумулятор в телефоне меняется после потери им менее половины емкости. Они еще могут прослужить несколько лет.

В итоге имеем компактный легкий и бесплатный источник автономного питания. Не требующий отсека под себя в отличие от пальчиковых элементов питания.

Основным препятствием является сложность зарядки литиевых аккумуляторов. Конечно, можно и спаять зарядку, но проще решить эту проблему поможет дядюшка Ляо.

Сейчас на Али стоимость платы для зарядки от USB менее 50 центов с доставкой, при покупке же сразу нескольких цена становится менее 30 центов за штуку.

Плата компактна, имеются варианты исполнения, как с микро так и мини USB.

Максимальный ток зарядки как правило около 500-700мА. Индикатор заряда и окончания заряда.

Закрепить в корпусе можно просто вклеив с помощью термоклея. (Заменил свинцовую батарею в старом фонаре)

Безусловно, что бы клей нормально держался, необходимо обязательно обезжирить все поверхности изопропиловым спиртом, в крайнем случае, бензином или специальным очистителем (к сожалению качество бензина со строительного рынка отвратительно), простой спирт не пригоден, поскольку не растворяет масленую пленку. А также дождаться прогрева клея, т.е. клеить не сразу как клей начал выдавливаться из термопистолета, а дать еще минуту две на перегрев.

Также эти зарядки могут заряжать различные пальчиковые литиевые аккумуляторы. Для подключения к аккумулятору удобно использовать контактники сделанные из неодимовых магнитов (под рукой для фото к сожалению был только АА элемент).

При пайке магнитов необходимо избегать их нагрева, иначе они потеряют свои свойства. Покрытие магнитов никель, поэтому для лужения желательно использовать активный флюс. Дополнительно для теплоотвода я зажимал магнит в плоскогубцы.

Если для питания самоделки требуется более высокое напряжение, то можно прикупить DC-DC Step UP преобразователь. Цена на Али начинается примерно с 50 центов.

Приведенная для примера плата имеет крайне компактные размеры. Для нее указывается максимальное напряжение 28в и максимальный ток 2А. Но необходимо учитывать, что указанный ток в 2А это ток ключа. Для долговременного использования желательно по входу не превышать ток в 1А и в зависимости от того, на сколько вы увеличиваете напряжение выходной ток уменьшается примерно пропорционально, т.е. например, при выходном напряжении 15В максимальный долговременный ток нагрузки не должен превышать 200ма.

Как пример привожу вариант фонаря в экстремально минималистическом стиле. Все компоненты приклеены прямо к аккумулятору.

Мощный светодиод наклеен на алюминиевую пластину, служащую радиатором.

Со второй стороны приклеена плата USB зарядки и плата источника тока для светодиода на ток 350мА.

Некоторые моменты в использовании литиевых аккумуляторов

При глубоком разряде аккумулятора некоторые схемы зашиты полностью блокируют аккумулятор, как на разряд, так и на заряд.

И зарядить штатно аккумулятор не получится. Для восстановления придется вскрыть корпус аккумулятора и подключится на прямую к литиевому элементу. Я встречал рекомендации заряжать при глубоком разряде слабым током 10-50ма до достижения напряжения 3.3-3.5в, далее уже можно заряжать штатно.

Для новых аккумуляторов важен правильный старт, особенно для устройств с высоким потреблением.

Производители для увеличения срока хранения новых аккумуляторов в электролит вносят добавки. Эти добавки помимо значительного уменьшения тока саморазряда, также увеличивают внутреннее сопротивление аккумулятора. Что при высоких токах потребления приводит к чрезмерному разогреву, что может в итоге повредить аккумулятор. Помимо этого аккумулятор не может выдать в нагрузку полную емкость. При зарядке эти добавки в электролит распадаются. Для полного разложения добавок необходимо держать аккумулятор включенным в зарядку не менее 12 часов.
