Обзор газовых котлов vaillant

Модели котлов

Отопительные приборы Vaillant имеют различные варианты исполнения. Представлены модели разного ценового диапазона. Они отличаются мощностью, типом горелки, дымоотведения, наличием или отсутствием дополнительных полезных функций.

Маркировка:

• VU – один контур;
• VUW – два контура;
• AtmoTEC – атмосферного типа;
• TurboTEC – турбированного типа;
• Int – международное исполнение;
• ECO – это котлы, которые отличаются особой экологичностью;
• Pro – вариант исполнения бюджетного уровня;
• Plus – оснащение функцией быстрого пуска;
• «ATMOGUARD» – система безопасности, которой оснащены самые последние модели (имеет два датчика температуры).

Маркировка на примере Vaillant turboTECplus VUW INT 242/ 5-5 указывает: turboTEC – название серии, Plus – премиум-продукт, VUW – два контура, INT – международное исполнение, 24 – мощность, 2 – закрытая камера, /5 – поколение, -5 – серия plus.

Настенные котлы AtmoTec и TurboTec, Turbo fit серии pro и plus (12–36 кВт)

Представлены в сериях pro (упрощенный вариант) и plus. Выпускаются с 1—2 контурами. Есть внутренний расширительный бак, регулируемый байпас, предохранительный клапан, воздухоотводчик-автомат. Модулирование мощности от 34 до 100 %. Теплообменник медный, горелка стальная хромоникелевая. Имеется автоматический контроль давления.

Котлы оборудованы переключающим клапаном, шиной eBus (кроме TurboFit), DIA-системой диагностики. Есть защита от заклинивания насоса и низких температур, электронный розжиг.

Котлы с 2-мя контурами имеют проточный водонагреватель, ЖК-дисплей ( отсутствует в серии pro). К одноконтурным можно подсоединить внешний водонагреватель со встроенным управлением. Модели plus имеют функцию поддержки постоянной температуры теплоносителя и «горячий старт», имеется циркуляционный насос с возможностью переключения ступеней.

Напольные котлы atmoVIT, atmoVIT vk classic, atmoCRAFT vk (15—160 кВт)

Это котлы с естественным отводом продуктов сгорания. Могут работать на природном и сжиженном газе. Имеют КПД 92–94 %, 1—2 ступени мощности горелки, чугунный теплообменник, датчик температуры котла, функцию электро-розжига, контроля пламени, температурный ограничитель STB, регулятор погодозависимый calorMATIC(VRC), защиту от низких температур. Оборудованы DIA-системой. Нагрев теплоносителя осуществляется с помощью внешнего водонагревателя. Котлы имеют низкий уровень выбросов.

Конденсационные котлы EcoTEC серии pro и plus (16–120 кВт)

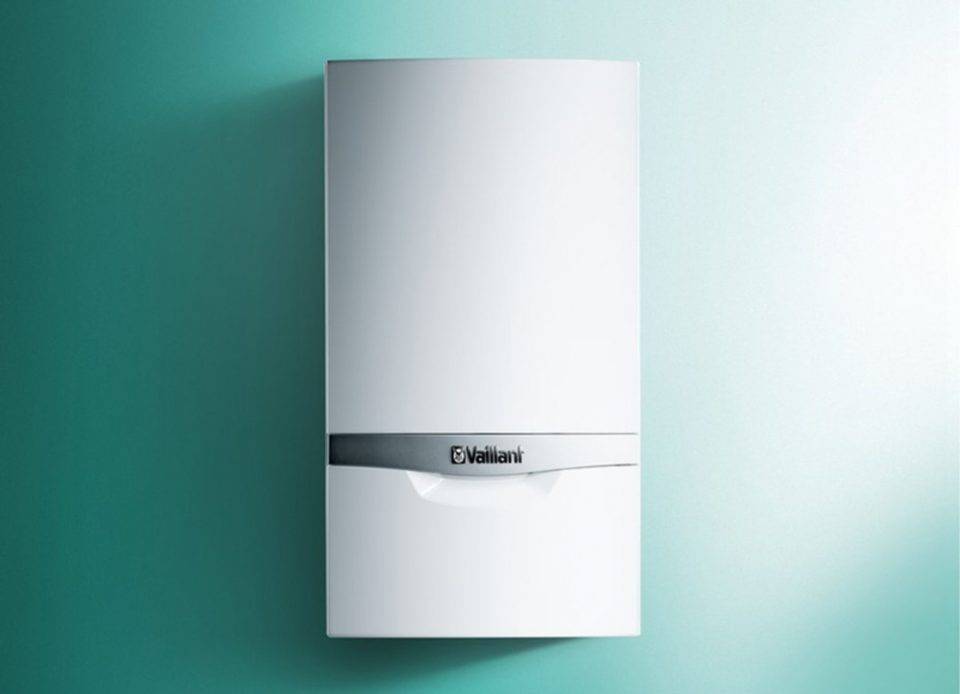

Настенный газовый конденсационный двухконтурный котел ecoTEC pro

Представлены модели с 1—2 контурами. Они используют скрытое тепло в котле за счет конденсации водяного пара в отходящем газе. Имеют КПД – 98–100 %. Горелка – закрытая. Диапазон регулирования мощности 20—100 %. Функция AquaPowerPlus позволяет увеличить производительность на 21 % при нагревании воды. Система AquaСondens использует функцию конденсации при включении режима ГВС.

Водосбор и конденсационный коллектор предотвращают накопление жидкости в системе и проникновение ее в устройство, что обеспечивает надежную защиту от коррозии. Вентиляция работает в каждом режиме. Измерение расхода циркуляционной воды предусмотрено в контуре устройства, что обеспечивает защиту первичного теплообменника от воздействия горячей жидкости.

Циркуляционный насос с автоматом-переключателем ступеней, внутренний расширительный бак, воздухоотводчик-автомат, предохранительный клапан и сифон, отводящий конденсат отсутствуют только в моделях VU с мощностью от 48кВт, но зато в них есть датчик расхода и место для multiMATIC—регулятора. В моделях EcoTEC VUW нет защиты от заклинивания электронного розжига и насоса.

Напольные конденсационные котлы ecoCOMPACT vsk, ecoVIT vkk (20-280 кВт)

Газовые котлы ecoCOMPACT со встроенным бойлером

КПД этих приборов значительно больше – до 109 %. Они оборудованы ЖК-дисплеем, контролем давления, постоянной защитой от низких температур. Нагрев воды возможен в серии ecoVIT при помощи внешнего устройства. В серии ecoCOMPACT оборудован расширительный бак для системы отопления. Серия VSC – с водонагревателем послойного нагревания.

Одноконтурные типы

Одноконтурные модели изготавливаются для обеспечения обогрева помещений. Они представляют собой один из наиболее простых и надежных вариантов конструкции газового котла.

Отсутствие дополнительных элементов конструкции способствует меньшему износу, нет лишнего расхода тепловой энергии. Существующие конструкции, в связке с системами теплого пола дают значительную экономию на отоплении.

Наиболее распространенной моделью одноконтурного котла является установка мощностью 24 кВт, позволяющие отапливать помещения до 240 м2.

Они демонстрируют оптимальное сочетание цены и функционала, что способствует их популярности и высоким оценкам пользователей.

Устройство

Работа котла ничем принципиально не отличается от функционирования любого другого подобного устройства. Теплоноситель под действием циркуляционного насоса поступает в теплообменник, где нагревается до максимальной температуры.

На выходе он проходит через трехходовой кран, где частично смешивается с более холодной «обраткой» и приобретает заданную режимом температуру. Вода нагревается во вторичном пластинчатом теплообменнике, где используется тепловая энергия горячего теплоносителя.

Нагрев производится за счет тепловой энергии, полученной при сжигании природного или сжиженного газа. Продукты горения выводятся естественным путем (атмосферная горелка) или под действием турбонаддува, который обеспечивает вентилятор.

Для удаления дыма используется коаксиальный или обычный дымоход.

Инструкция по подключению и настройке

Агрегат устанавливается на прочную стену, обладающую достаточной несущей способностью. Место установки выбирают так, чтобы имелась возможность подключения коммуникаций и электропитания, доступ к котлу для регулярного обслуживания, а также возможность установки и вывода на улицу коаксиального дымохода.

Присоединение соответствующих трубопроводов выполняется с помощью специальных коннекторов, которые идут в комплекте с агрегатом.

Необходимо внимательно следить за отсутствием протечек воды или ОВ, а также за герметичностью присоединения газовой трубы.

Первоначальная настройка котла представляет собой довольно сложную процедуру, которую должен выполнять квалифицированный специалист. От пользователя требуется только установка необходимых параметров температуры теплоносителя.

Эти действия могут быть выполнены в любое время, поскольку текущая настройка постоянно меняется и корректируется по ходу эксплуатации.

Виды котлов Вайлант

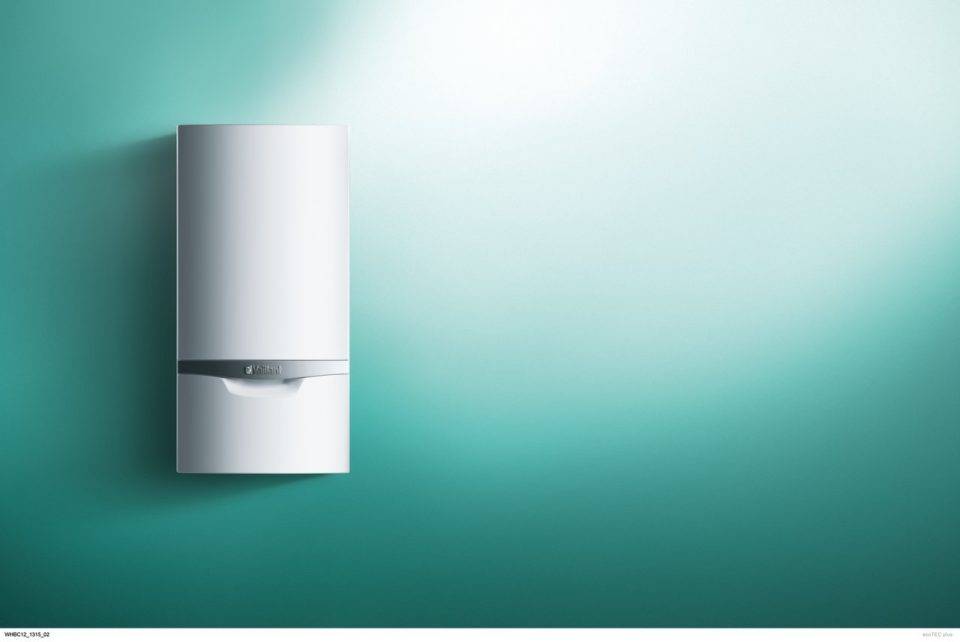

Газовый конденсационный котел Vaillant ecoTEC

Котлы Вайлант имеют большой модельный ряд. Их разделяют:

По способу установки:

Настенные котлы. Они имеют небольшой вес и размер, удобны в использовании, поскольку не требуют отдельного помещения. Настенные приборы имеют классический сдержанный дизайн, благодаря чему легко могут вписаться в любой интерьер.

Напольные котлы. Они отличаются большей мощностью (16–57 кВт), подходят для отопления дома или большого помещения. Теплообменник в них выполнен из чугуна, что обеспечивает и долговечность прибора, и самый главный недостаток напольного варианта – большой вес. Последние модели серии имеют две горелки, одна из которых обеспечивает постоянную температуру теплоносителя, а другая позволяет изменить температуру нагрева до более высоких цифр.

По числу контуров:

• Одноконтурные (VU). Они имеют один теплообменник и служат только для обеспечения теплом. Чтобы получить горячую воду, к такому котлу подключают дополнительно бойлер.
• Двухконтурные (VUW). Обеспечивают работу системы отопления и подают теплоноситель в контур ГВС.

По отводу продуктов горения:

Атмосферного типа (AtmoTEC). Это традиционный вариант исполнения – с открытой камерой сгорания. Такие котлы работают по принципу обычной печи с естественной тягой. Они монтируются только около дымохода и зависят от скорости движения воздуха снаружи здания. Их огромное преимущество – энергонезависимость.

Турбированного типа (TurboTEC). Это настенные аппараты с закрытой камерой. Продукты сжигания в них отводится принудительно (коаксиальный дымоход). Они энергозависимы, но имеют ряд преимуществ: оснащены вентилятором, что позволяет регулировать тепловую мощность, монтировать котел на любой стене дома.

Особая модификация – конденсационные котлы EcoTEC. В них используется тепло паров отходящих газов, в результате чего эффективность увеличивается на 20%.

Основные модели котлов Вайлант

На отечественном рынке большой популярностью пользуется большое количество котлов от Вайлант. Предлагаем ознакомиться с основными.

Turbotec

Это турбированные устройства, в которых установлена закрытая камера сгорания. Также есть и одноконтурные модели. Они рассчитаны лишь на отопление. Производительность — до 36 киловатт. Оснащены встроенной автоматикой, предотвращающей серьезные поломки и обеспечивающей постоянный мониторинг, дополнительную надстройку без участия пользователя.

24 кВт

Оптимальное решение для владельцев просторных квартир и небольших загородных коттеджей. Опять-таки, перед проведением монтажных работ необходимо обратиться к профильным специалистам, потому что самостоятельная установка категорически запрещена.

На выбор — атмосферные и турбированные модели с повышенной энергоэффективностью и отличным значением коэффициента полезного действия.

Устройство TurboTec Pro

Двухконтурные аппараты оснащены двумя теплообменниками. Первый выполнен из меди – он нагревает теплоноситель, второй из нержавейки – для подогрева проточной воды. У медного теплообменника – большое число пластин.

Газовая горелка модулирует пламя в пределах 40-100% от мощности. Имеется встроенный гидроблок – там установлен вторичный теплообменник, система безопасности, циркуляционный насос, а также разнообразные датчики.

Главные конкуренты бренда – немецкие котлы Viessmann. У «Вайлант» неоспоримое преимущество – водо-газовые элементы выполнены из высококачественной меди, у конкурентов – из композитного материала.

Устройство экономно расходует газ и электроэнергию. Благодаря применению низковольтной аппаратуры, потребляется меньше электричества.

Виды производимых котлов

Вайлант выпускает газовое и электрооборудование. Электрические котлы ограничиваются одной моделью EloBLOCK в нескольких мощностных вариантах.

Газовые приборы представлены более разнообразным ассортиментом.

Среди них:

• традиционные (выбрасывают часть полезного тепла вместе с дымом);
• конденсационные (используют дополнительную энергию отходящих газов);
• одноконтурные VU;
• двухконтурные VUW;
• атмосферные Atmo (для горения использует воздух из помещения, для отвода — стандартный дымоход);
• турбированные Turbo (позволяет устроить подводной и отводной пути через стену);
• навесные;
• напольные.

Одноконтурные

Котлы с одним контуром предназначены для нагрева только теплоносителя системы отопления. Для водоподготовки можно подключать внешний бойлер.

Настенные

Навесные котлы монтируются с помощью крепежа на стену. Экономят пространство за счет небольших габаритов. В настенном исполнении изготавливаются бытовые установки малой и средней мощности.

Напольные

Мощные бытовые и производственные котлы устанавливаются стационарно на пол. Имеют значительные вес и габариты. В некоторых случаях требуют отдельной комнаты — котельной.

Напольные модификации

В этой категории более широкий диапазон мощности: от 16 до 160 кВт. Производитель сегодня предлагает три вариации:

1. VIT – в этой конструкции установлена одноступенчатая горелка.
2. VIT exclusive – с двухступенчатой горелкой.
3. CRAFT – это мощные агрегаты.

В чем суть принципа работы двухступенчатой газовой горелки и почему она эффективнее? В конструкции любой газовой горелки устанавливается регулятор газа, который смешивает топливо со свежим воздухом. И чем лучше соотношение этих двух веществ, тем эффективнее сгорает воздушно-газовая смесь, выделяя большое количество тепловой энергии. В двухступенчатой горелке таких регуляторов два, установленных последовательно относительно друг друга. Cмесь приобретает самые оптимальные значения.

Напольные газовые котлы «Vaillant», как и настенные, выпускаются двух категорий:

• С принудительным отводом продуктов сгорания
• С естественным.

Выбор того или другого варианта зависит от конструктивных особенностей помещения, в котором этот котел будет устанавливаться. Если в нем уже присутствует дымоходная конструкция, обеспечивающая хорошую тягу, то без сомнения лучше всего устанавливать марку «ATMO». Если дымоход отсутствует, тогда, конечно, «TURBO». Практически во всех напольных моделях установлена автоматическая система «DIAsystem». С ее помощью настраивается вся работа отопительного агрегата

Самое важное – в самом начале работы газового котла Вайлант установить необходимые параметры, которые затем в течение всего срока эксплуатации будут поддерживаться в автоматическом режиме. Если что-то вас не устроило, то режим работы можно легко поменять

Блок управления

В настоящее время, как и многие мировые бренды, компания «Вайлант» старается использовать в своих газовых котлах элементы и блоки, с помощью которых можно было бы упростить способ управления и сделать работу самого агрегата более эффективной. К примеру, дистанционное управление и возможность анализировать все происходящие в приборе процессы. Последняя позиция – это современный подход к решению такой проблемы, как неисправности газовых котлов «Вайлант».

• Во-первых, с помощью этой автоматики можно отследить, как работает котел в разных режимах.
• Во-вторых, все это выводится на дисплей блока управления. Можно определить какой узел и как работает. Для мастера из сервисного центра это просто самый настоящий помощник, который сам диагностирует все теплотехнические процессы, происходящие внутри котла.

Хотелось бы добавить, что инструкция к газовым котлам «Вайлант» написана на русском языке.

Напольная конструкция

Инструкция по эксплуатации

Эксплуатация напольных установок не требует от пользователя никаких особенных действий. После установки и первоначальной настройки, которые должны выполняться силами технического персонала сервисного центра, владелец только настраивает наиболее комфортную для себя температуру.

Больше ничего делать не требуется. Мало того, самостоятельное вмешательство в работу или конструкцию котла будет означать прекращение действия гарантийного договора.

В любой сомнительной или непонятной ситуации следует незамедлительно приглашать специалиста из гарантийной мастерской, иначе возникает высокий риск серьезных поломок и дорогостоящего ремонта.

Инструкция по эксплуатации напольного котла Vaillant.

Характеристики Vaillant turboTEC pro VUW 242/3-3

* Точные характеристики уточняйте у продавца.

Общие характеристики

Тип отопительного котла	газовый
Число контуров	двухконтурный
Минимальная мощность обогрева	8.1 кВт
Максимальная мощность обогрева	24 кВт
Способ установки	настенный
Тип горелки	газовая
Камера сгорания	закрытая
Энергонезависимый	Нет
Автоподжиг	Есть
Модуляция пламени	Есть
Бункер в комплекте	Нет
Встроенный бойлер	Нет
Подключение теплого пола	Нет
Нагнетательный вентилятор	Нет
Вытяжной вентилятор	Нет

Технические характеристики

Циркуляционный насос	Есть
Минимальная температура в контуре ГВС	35 °С
Допустимое давление сжиженного газа	30 мБар
Материал первичного теплообменника	медь
Максимальное давление в контуре ГВС	10 бар
Номинальное давление газа на входе	20 мБар
Номинальное давление природного газа (мин.)	13 мБар
Тип газового котла	конвекционный
Производительность горячей воды при t 30°C	11.4 л/мин
Максимальное давление в контуре отопления	3 бар
Напряжение сети	однофазное
Варочная панель	Нет
Максимальная тепловая нагрузка	26.7 кВт
Емкость расширительного бака	10 л
Минимальная температура горячей воды	30 °С
Максимальная температура горячей воды	85 °С
Битермический теплообменник	Нет
Максимальная температура в контуре ГВС	65 °С
Минимальная тепловая нагрузка	9.4 кВт
Расширительный бак	Есть

  Вектор электрической индукции формула

Характеристики подключения

Патрубок подключения газа	3/4”
Диаметр коаксиального дымохода	60/100 мм
Подключение раздельного дымохода 80 мм	Нет
Патрубок подключения контура отопления	3/4”
Патрубок подключения контура ГВС	3/4”

Используемое топливо

Сжиженный газ	Есть
Расход природного газа	2.9 куб. м/час
Расход сжиженного газа	2.2 кг/ч
Основное топливо	природный газ
Природный газ	Есть

Управление и диагностика

Программатор	Нет
Пульт ДУ	Нет
Управление	электронное
Датчик уличной температуры	Нет
Автодиагностика	Есть
Управление системой солнечных коллекторов	Нет
Манометр	Есть
Индикация включения	Есть
Индикация нагрева	Нет
Разъем для подключения внешнего управления	Есть
Термометр	Есть
Комнатный термостат	Нет
Дисплей	Есть

Системы защиты

Защита от заклинивания насоса	Есть
Защита от блокировки трехходового клапана	Есть
Предохранительный клапан	Есть
Защита от замерзания	Есть
Защита от перегрева	Есть
Газ-контроль	Есть
Воздухоотвод	Есть

Габариты и вес

Ширина	440 мм
Глубина	338 мм
Вес	40 кг
Высота	800 мм

* Точные характеристики уточняйте у продавца.

Основные коды ошибок и их расшифровка

Работа всех узлов котла постоянно контролируется системой датчиков. При возникновении нештатных ситуаций они дают сигнал на плату управления, который отображается на дисплее.

Наиболее распространенные коды ошибок:

Код	Расшифровка
F.00	Обрыв цепи терморезистора подачи
F.01	Обрыв цепи терморезистора обратной линии
F.02-03	Размыкание терморезистора температуры или датчика накопителя
F.04	Обрыв терморезистора обратки
F.10	КЗ терморезистора подачи (превышение 130°)
F.11, F.14	КЗ терморезистора обратки (превышение 130°)
F.22	Сухой ход (неисправность насоса)
F.23	Недостаток воды. Определяется разницей температур прямой и обратной линий
F.27	Паразитное пламя
F.28	Блокировка розжига
F.29	Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига)
F.35	Ошибка в газоотводе
F.37	Нестабильная или нештатная частота вращения вентилятора
F.72	Ошибка показаний датчиков прямой и/или обратной линии
F.75	Насос не способен поднять давление
F.76	Перегрев первичного теплообменника

Появление той или иной ошибки не всегда означает поломку. Необходимо перезапустить котел и посмотреть, появится ошибка снова, или нет.

Если после нескольких попыток ошибка появляется вновь, следует обратиться в ремонтную организацию.

Популярные ошибки и их расшифровка

Отказ или сбой работы узлов котла определяются системой датчиков и отображаются на дисплее в виде кода ошибки.

Наиболее распространенные из них:

• F00-01. Отказ датчика температуры на прямой или обратной линиях.
• F02-03-04. Сбой датчика из-за плохого контакта.
• F05-06. На атмосферных котлах — сбой датчика контроля вывода дыма.
• F10-11. КЗ датчика температуры ОВ.
• F13. Перегрев котла, отказ датчика горячего старта.
• F15-16. КЗ датчика удаления дыма (тяги).
• F20. Перегрев котла, пробой изоляции или замыкание проводов в жгуте.
• F22. Недостаток воды, вызывает отключение.
• F23-24. Слишком быстрое нарастание или перепад температуры. Вызывает отключение агрегата.

Полный перечень ошибок содержится в руководстве пользователя.

ОБРАТИТЕ ВНИМАНИЕ!

Те из них, которые не указаны, могут быть устранены только специалистом сервисного центра.

История становления

В 1874 году в небольшом прусском городке Ремшайд инженер Йохан Вайллант основал частную фирму Vaillant, которая очень быстро достигла успеха, превратившись в компанию, которую знают сегодня во всем мире.

Первый газовый водонагреватель увидел свет спустя 20 лет, в 1894 году. Он имел напольную конструкцию, закрытый контур и большие размеры. В 1905 году появился достаточно компактный настенный водонагреватель, работающий на газе, который получил широкое распространение во всем мире. Далее последовали:

• электрические отопительные приборы;
• проточные электрические нагреватели;
• настенные одно- и двухфункциональные котлы, использующие в качестве топлива газ.

Основатель компании наткнулся на картинку, перелистывая один из журналов, выпущенных к пасхальным праздникам в 1899 году. Йохан Вайллант заинтересовался «находкой» и решил приобрести права на картинку, сделав ее символом компании Vaillant. С тех пор прошло более 100 лет, но заяц в яйце неизменно украшает любую продукцию, каталоги, а теперь и сайты, связанные с производством и продажей оборудования Vaillant Group. Сегодня фирменный знак является гарантом надежности и качества товаров, выпускаемых Vaillant Group.

В настоящее время компания имеет 13 заводов в семи странах мира, расположенных в Европе и Азии, вблизи наиболее перспективных рынков сбыта. Выпускаемое оборудование поставляется более чем в шесть десятков стран, в том числе и в Россию, где продукция с товарным знаком «заяц в яйце» появилась в 1994 году. Vaillant Group имеет более двадцати собственных офисов продаж, готовых к сотрудничеству на выгодных для сторон условиях, и множество сертифицированных сервисных центров.

Компания насчитывает уже 30 миллионов благодарных клиентов, проживающих в разных уголках планеты.

Основным направлением специалистов Vaillant Group является разработка и производство оборудования для отопительных и вентиляционных систем, а также для кондиционирования воздуха. Компания выпускает энергосберегающую и экологически чистую продукцию. Она является лидером в изготовлении и продвижении на рынке настенных котлов отопления и приборов горячего водоснабжения, а также занимает ведущие места среди известных европейских брендов по другим позициям.

Обзор лучших напольных моделей

Vaillant atmoVIT VK INT 324/1-5 31.5 кВт

Напольный одноконтурный конвекционный газовый котел с макс. тепловой мощностью 31.50 кВт. Станет отличным вариантом для организации системы отопления в помещениях с площадью до 252 кв. м. Но образец наделен открытой камерой сгорания, что требует его установки в отдельной миникотельни.

Для создания постоянного потока горячей воды необходимо подсоединить внешний бойлер. Модель отличается долговечностью и стабильностью, благодаря пятисекционному чугунному первичному теплообменнику.

Предусмотрен цифровой дисплей с электронным управлением для регулировки рабочими параметрами. Система наделена автодиагностикой, защитой от замерзания, блокировкой в случае перегрева.

Характеристики:

• КПД — 91%;
• тип топлива — природный или сжиженный газ.

Плюсы

• стабильная, долговечная работа;
• моментальная отдача тепла;
• системы безопасности;
• простое управление;
• чугунный теплообменник с 5 секциями.

Минусы

чувствительность к перепадам напряжения.

Vaillant atmoVIT VK INT 564/1-5 56 кВт

Одноконтурный газовый конвекционный котел с внушительными показателями тепловой мощности — макс. 56 кВт. Станет незаменимым помощником при обустройстве системы отопления в коттеджах и производственных помещениях с площадью 420 кв. м.

Оснащен восьмисекционным чугунным первичным теплообменником, поэтому показывает высокий уровень эффективности при отдаче тепла. Поддерживает шину eBus для оценки состояния котла и его настройки с ноутбука, мобильного телефона.

Предусмотрены незаменимые системы безопасности и упрощения эксплуатации: автодиагностика, защита от замерзания, индикаторы включения, автоматический поджиг, защита от перегрева, контроль температуры и мощности.

Характеристики:

• КПД — 91%;
• тип топлива — природный или сжиженный газ.

Плюсы

• экономичный расход топлива;
• эффективный обогрев крупных площадей;
• стабильное давление внутри системы;
• долговечный теплообменник с 8 секциями;
• возможность ДУ.

Минусы

не обнаружены.

Vaillant atmoVIT VK INT 414/1-5 41 кВт

Одноконтурный газовый, конвекционный котел с открытой камерой и макс. тепловой мощностью 41 кВт. Оснащен шестисекционым чугунным первичным теплообменником для стабильной теплоотдачи.

Хорошо подходит для организации системы отопления в крупных помещениях с площадью 308 кв. м. При этом, агрегат устанавливается только в отдельную миникотельню для обеспечения безопасности пользователям.

Конструкция наделена цифровым дисплеем с электронным управлением, системами защиты от замерзания и перегрева, автоматическим поджигом и диагностикой, индикаторами включения и температуры с давлением.

Есть возможность подключить внешнее управление для комфортной эксплуатации.

Характеристики:

• КПД — 91%;
• тип топлива — природный или сжиженный газ.

Плюсы

• простая установка;
• удобное управление и обслуживание;
• быстрая настройка;
• стабильный обогрев больших площадей;
• хорошие показатели КПД;
• возможность ДУ.

Минусы

не обнаружены.

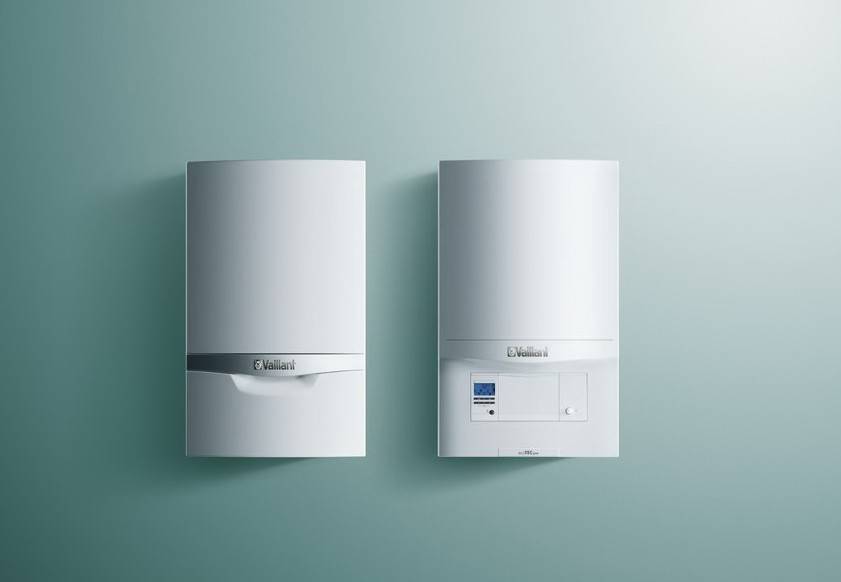

Настенные модификации

Начнем с того, что настенные газовые котлы «Vaillant» с маркировкой «VUW» — это двухконтурные конструкции, с помощью которых организуется и система отопления, и система горячего водоснабжения. С маркировкой «VU» — это одноконтурные модели. У них неплохой диапазон показателя мощности от 12 до 36 кВт. В настоящее время на российском рынке присутствуют две вариации отопительного настенного агрегата:

• TurboTEC plus VU/VUW, в которой используется принцип принудительного отвода продуктов сгорания газа.
• AtmoTEC plus VU/VUW – в этой конструкции происходит естественный отвод.

Котел с закрытой камерой сгорания

Но есть в этой категории и подразделы. Приставка «plus» говорит о том, что котлы данной модели являются конструкциями стандартного исполнения. А вот приставка «pro» — это модели упрощенной конструкции. В чем же их простота.

• Это увеличение времени на нагревание горячей воды для системы ГВС. Затрачиваемое время до 5 минут.
• Параметры циркуляционного насоса можно вводить только вручную. В данном случае имеется в виду скорость вращения крыльчатки.
• Автоматическая система поиска неполадок и анализ работы прибора более простая, поэтому и менее эффективная.
• Ограничение по мощности. В данной подгруппе присутствуют газовые котлы «Vaillant» до 24 кВт.

Зато у них самая низкая цена во всей модельной линейке. Кстати, котлы этой категории чаще всего используются в небольших дачах или коттеджах. Они неприхотливы в эксплуатации и обслуживании, занимают мало места и относятся к категории «экономичных».

Вайлант в интерьере

Подключение комнатного термостата

Комнатный термостат — это устройство, контролирующее температуру в помещении и регулирующее работу системы отопления в соответствии с ней.

Использование этого прибора позволяет экономить на обогреве около 20 %. Такой эффект достигается благодаря более оперативной корректировке температуры системы. Собственный датчик котла руководствуется температурой теплоносителя.

При потеплении на улице в доме становится слишком жарко, но для системы котла никаких изменений не происходит, пока температура теплоносителя находится в заданных пределах.

Комнатный термостат руководствуется температурой воздуха, поэтому он сразу подает команду на изменение режима обогрева.

Для подключения прибора используются соответствующие контакты на плате управления, в обычном режиме соединенные специальной перемычкой.

Достоинства и недостатки

К достоинствам двухконтурных газовых котлов Vaillant следует отнести:

• Высокое качество сборки.
• Детали котлов серии «TEC Pro» и «TEC Plus» изготовлены из меди.
• В производстве используются новейшие технологические разработки.
• Престиж.
• Высокая экономичность.
• Отсутствие шума во время работы.
• Используются два запатентованных датчика тяги.
• Для соединения с коммуникациями применяются собственные переходника, прилагающиеся к котлу пр покупке.
• Длительный срок службы при условии периодической профилактики.
• Агрегаты получили единодушно высокую оценку специалистов и рядовых пользователей.

Недостатками оборудования следует считать:

• Стоимость котлов представляется искусственно завышенной.
• Цена на запчасти слишком высока.
• Размеры установок чрезмерно велики.
• Запрещается заливать незамерзающую жидкость, что создает опасность перемерзания системы при остановке котла в холодное время года.
• Установка дымохода от другого производителя невозможна.

ОБРАТИТЕ ВНИМАНИЕ!
Большинство недостатков в равной мере свойственны котлам других фирм и могут считаться специфическим признаком конструкции.

Технические характеристики напольных котлов серии Vaillant (Вайлант)

Котлы VAILLANT atmoVIT INT VK с одноступенчатой атмосферной горелкой

Модель	Мощность, кВт	Диаметр дымохода, мм	Габариты ВxШxГ, мм	Вес, кг
VAILLANT atmoVIT INT VK 164/1-5	16.9	130	850x520x600	82
VAILLANT atmoVIT INT VK 254/1-5	25	130	850x520x600	108
VAILLANT atmoVIT INT VK 324/1-5	31.5	150	850x585x600	122
VAILLANT atmoVIT INT VK 414/1-5	41	180	850x585x625	142
VAILLANT atmoVIT INT VK 484/1-5	48.9	180	850x720x625	162
VAILLANT atmoVIT INT VK 564/1-5	56	180	850x820x625	182

Котлы VAILLANT atmoVIT exclusiv с двухступенчатой атмосферной горелкой

Модель	Мощность, кВт	Диаметр дымохода, мм	Габариты ВxШxГ, мм	Вес, кг
VAILLANT atmoVIT exclusiv 164/8E	15.8	110	850x520x755	98
VAILLANT atmoVIT exclusiv 214/8E	21.2	130	850x520x755	112
VAILLANT atmoVIT exclusiv 264/8E	26.6	130	850x585x755	126
VAILLANT atmoVIT exclusiv 314/8E	31.7	150	850x720x755	142
VAILLANT atmoVIT exclusiv 364/8E	37	150	850x720x755	155
VAILLANT atmoVIT exclusiv 424/8E	42.4	160	850x820x755	169
VAILLANT atmoVIT exclusiv 474/8E	47.7	160	850x820x755	182

Котлы VAILLANT atmoCRAFT с двухступенчатой атмосферной горелкой

Модель	Мощность, кВт	Диаметр дымохода, мм	Габариты ВxШxГ, мм	Вес, кг
VAILLANT atmoCRAFT 654/9	65	180	1145x850x960	317
VAILLANT atmoCRAFT 754/9	75	200	1145x930x960	343
VAILLANT atmoCRAFT 854/9	85	200	1145x10960x960	369
VAILLANT atmoCRAFT 1004/9	99	225	1145x1170x960	421
VAILLANT atmoCRAFT 1154/9	115	225	5125x1250x960	447
VAILLANT atmoCRAFT 1254/9	124	250	1145x1410x960	499
VAILLANT atmoCRAFT 1454/9	143	250	1145x1570x960	550
VAILLANT atmoCRAFT 1604/9	157	300	1145x180x1012	601

Котлы VAILLANT iroVIT VKO

Модель	Мощность, кВт	Диаметр дымохода, мм	Габариты ВxШxГ, мм	Вес, кг
VAILLANT iroVIT VKO 248/5	17-24	130	870x585x837	132
VAILLANT iroVIT VKO 328/5	23-32	130	870x585x935	161
VAILLANT iroVIT VKO 408/5	30-40	130	8510x585x1030	190
VAILLANT iroVIT VKO 488/5	36-48	150	870x585x1135	219
VAILLANT iroVIT VKO 568/5	43-56	150	870x585x1235	248

Котлы VAILLANT GP (без горелки)

Модель	Мощность, кВт	Диаметр дымохода, мм	Габариты ВxШxГ, мм	Вес, кг
VAILLANT GP 210-77 (в сборе)	59-77	180	1295x700x803	482
VAILLANT GP 210-96 (в сборе)	78-96	200	1295x700x933	573
VAILLANT GP 210-115 (в сборе)	97-115	200	1295x700x1063	663
VAILLANT GP 210-134 (в сборе)	116-134	200	1295x700x1193	753
VAILLANT GP 210-153 (в сборе)	135-153	250	1295x700x1323	844
VAILLANT GP 210-172 (в сборе)	154-172	250	1295x700x1453	934
VAILLANT GP 210-191 (в сборе)	173-191	250	1295x700x1583	1024

Бытовые Котлы, общий список

Установка

Определение габаритов помещения, где будет эксплуатироваться котел, ведется в соответствии с требованиями СНиП. Турбированные модели серии TurboTEC лишены каких-либо жестких требований. Единственное условие — минимальный объем внутренней площади помещения должен составлять 8 квадратных метров. Приборы производительностью до 60 киловатт можно устанавливать в любых помещениях. Иногда владельцы интегрируют их в мебель.

Что касается атмосферных моделей повышенной производительности, здесь уже придется пользоваться отдельными помещениями, имеющими хорошую систему вентиляции и воздухообмена

Важно убедиться в наличии свободного доступа к технике

Обратите внимание! Монтаж отопительного оборудования — достаточно сложная процедура. Поэтому над выполнением работ должен трудиться дипломированный специалист с большим практическим опытом

Установка

Габариты помещения, в котором будет расположен котел, определяют согласно СНиП. Для турбированных моделей TurboTEC не существует жестких требований. Единственное правило – площадь должна составлять не менее 8 кв. м. Прибор до 60 кВт можно установить в любом помещении (на кухне, в зале) и даже встроить в мебель.

Более мощные атмосферные котлы AtmoTEC лучше устанавливать в отдельном помещении с хорошей вентиляцией и воздухообменом. Их монтируют у наружной стены здания. Напольный вариант требует наличия негорючего основания. Следует обеспечить свободный доступ к оборудованию.
