Уличный садовый летний камин для дачи

Шаг 3 делаем основание камина

Камин в отличие от печи имеет гораздо меньшую массу. И поэтому фундамент для его основания нужен менее массивный, чем у печи такого же размера. Тем не менее, он должен быть сделан по всем правилам.

Схема фундамента для камина или печи.

Необходимо вырыть котлован общей глубиной 0,7 метра, важно чтобы общая ширина ямы была больше фундамента примерно на 10 см. Это нужно чтобы сезонные движения грунта не влияли на отлитый нами фундамент

Затем на дно делаем отсыпку песка в 15 см.Затем в котлован засыпаем мелкую кирпичную щебенку толщиной слоя примерно 20 см и затем утрамбовываем его, сверху отсыпаем песком и обильно проливаем водой. Поверх песка необходимо засыпаем крупный строительный щебень, толщина слоя 10 см и тщательно утрамбовываем. Затем армируем пространство опалубки и заливаем бетоном.

Кроме того, после заливки необходимо времени, что бы цемент полностью схватился и при дальнейших работах не лопался от возводимых нагрузок. На это обычно отводится не менее двух недель, хотя по технологии требуется времени до одного месяца. После этого следует провести гидроизоляционные работы.

Укладываем гидроизоляцию фундамента.

Когда один слой гидроизоляции положен, делаем термозащиту стены от контакта с нагреваемыми стенками камина. Самый простой способ – это сделать ее используя деревянный брусок равный ширине простенка и обернуть его базальт-картоном, толщиной 5 мм. И Затем используя саморезы по дереву прикрутить его к простенкам.

Прикручиваем термозащиту к стене. Отслеживаем, чтобы базальт-картон не «бугрился» во время прикручивания.

После выполнения термоизоляции, укладываем еще один слой гидроизоляции. Для второго слоя очень удобно использовать геотекстильную мембрану, которую используют для гидроизоляции бассейнов.

Геотекстильная мембрана укладывается таким образом, чтобы ее края внахлест легли друг на друга и на внешний край будущей печи. Чтобы зафиксировать ее положение можно использовать либо строительный степлер, либо деревянный брусок.

Наступает момент начала «грязных» работ. Поэтому укрываем всю площадь пола полиэтиленовой пленкой. И приступаем к «сухой» укладке первого ряда цоколя камина

Важно расположить кирпичи в том порядке, которые они потом примут в камине

Раскладка «сухой» порядовки дает наглядное представление о линейных отклонениях фундамента и необходимости дорезать кирпичи до нужно размера.

Укладываем кирпичи от краев к центру. Помогаем резиновым киянкой, чтобы установить порядовку кирпича таким образом, чтобы осталось 8 – 10 мм между уложенными кирпичами.

Порядовка первого ряда цоколя камина готова.

Готовим цементный раствор из пропорции 1:4 (одна часть цемента на четыре части песка), консистенция раствора должна быть чуть погуще сметаны и заполняем им все щели певого ряда штукатурной теркой.

После того как первый ряд залит раствором приступаем к «сухой» порядовке второго ряда.

Проводим аналогичные действия и проверяем «горизонтальность» цоколя с помощью строительного уровня, все дефекты ровняем с помощью раствора.

Основные конструктивные элементы и требования к ним

Уличный камин, возводимый из кирпича, конструктивно состоит из следующих частей:

Основание топки, представляющее собой специальную площадку из огнеупорного кирпича. Предназначено для расположения на нём топлива и последующего сжигания. В твердотопливных каминах на нём устанавливают колосниковую решётку для удаления из топочной прогоревших углей. Расположение каминной решётки над фундаментом должно быть на уровне 8-10 см. Площадь основания топки составляет не менее 70% от площади топочной.
Устье камина – декоративный элемент, расположенный с внешней стороны топки. Его высота должна превышать глубину топливника до 2-х раз.
Дымовой карниз – представляет собой свод, расположенный над открытой частью топки.
Каминная доска – полка, которая крепится над дымовым карнизом и служит для размещения на ней различных украшений или предметов. Выполняет декоративную роль.
Каминный стол – защитное основание, предназначенное для защиты фундамента от воздействия высоких температур в топке.
Предтопочная площадка, выполняющая противопожарную роль. Располагается перед топкой, изготавливается из огнестойких материалов. Её размеры должны соответствовать следующим требованиям: выступать вперёд на расстояние от 50 см, быть шире портала на 25 см в обе стороны.
Топливник – ниша в камине, внутри которой сгорает топливо. С его фронтальной части тепловая энергия поступает наружу конструкции для обогрева. Может быть выполнена в виде различных форм: прямоугольной, арочной, трапецеидальной и других.
Дымоход – предназначен для отведения дыма за пределы камина.
Дымовая камера с задвижкой – служит для накопления тепловой энергии за счёт скопления дыма, а задвижка для регулировки тяги и процесса горения топлива.
Зольник – для сбора золы и последующего удаления без прекращения сжигания топлива.
Конвектор – колпак над камином, обеспечивающий переход от дымоходных каналов к трубе.
Дефлектор – защита трубы при значительных ветровых нагрузках, предотвращающая появление обратной тяги.
Искроуловитель – насадка на трубе, выполненная в виде оголовка, которая предназначена для улавливания искр и повышения пожаробезопасности. Представляет собой стальную сетку с размерами ячеек 3х3 мм.

Ограда

Зону барбекю в частном доме, в большинстве случаев, хозяева пытаются спрятать от любопытных соседей или простых прохожих. Конечно, площадку вашего отдыха можно огородить деревянным или металлическим забором, но это не всегда выглядит эстетично и вписывается в интерьер беседки и дома.

Выход всегда есть! Высокие, декоративные кусты приусадебного участка вырастут в изумительную живую изгородь и капитально закроют вас от чужих глаз. Кусты зацветают в начале мая и набирают силу до начала августа. Поздней осенью непроницаемая листва скроет вас от посторонних взглядов.

Живая изгородь

За живой изгородью не нужно особо ухаживать. Достаточно систематически поливать, поэтому установите под корни кустов систему автополива, это не дорого и не займет много времени. Также не забудьте про то, что кустарники нужно подрезать время от времени.

Камины из кирпича

Большой популярностью среди видов выполнения каминов пользуется кирпичный камин. Он обладает практичностью, долговечностью. Такая конструкция смотрится довольно добротно и может украсить любой загородный участок.

Кирпичный уличный камин

Кирпичные уличные камины строятся по такой же технологии, что и обычные домашние очаги.

Для таких целей понадобится:

лопата;
бетономешалка;
цемент, кухонная соль, битумный камень, песок;
ёмкость для раствора;
рубероид или толь;
кирпич;
уровень и другой измерительный инструмент;
решётки;
отделочный материал.

Изначально стоит определиться с местом нахождения такого камина. Дальше понадобится нарисовать план-схему будущей конструкции, в которой будут указаны все размеры и количество используемого строительного материала.

После этого необходимо соорудить фундамент под камин

Стоит брать во внимание тот факт, что общее такое строение может иметь довольно большой вес. Именно по этой причине в фундаментный раствор добавляется бутовый камень

Как правило, под кирпичные камины часто используют фундамент, который имеет глубину до 40-50 см. Основание может быть монолитным или ленточным. И тот и тот тип фундамента отличается своей прочностью и расходом материала.

Небольшая площадка, выложенная рядом с садовым камином

Очень часто делается не только фундамент под отдельно стоящий летний камин для сада, но и целая площадка. В этом случае несущее основание можно делать поверхностным и углублять его всего на 20-30 см в грунт. Но тут будет необходимо предварительно сделать оценку грунта. Если это песок, то глубина будущей площадки должна быть больше. Если этого песок с глиной, то можно сделать площадку, которая заглублена в грунт на 30 см. Такое оформление камина на улице в виде площадки под него будет не только служить в декоративных целях, но и быть очень удобным для эксплуатации.

Расчет размеров

Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.

В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.

На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:

Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.

Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

Чертежи камина

Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.

Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.

Материалы для камина

Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.

Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.

При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.

https://youtube.com/watch?v=eTIW1ca-nxk

https://youtube.com/watch?v=IMNsm39DF2k

Выбор материала для изготовления каминов

Для того чтобы выложить камин на загородном участке, нужно использовать только огнестойкие материалы. Для этого чаще всего используются:

кирпич,
бетонные блоки,
камень.

Иногда встречаются деревянные камины, но их внутренней отделкой всё равно будет один из таких строительных материалов. Главное отличие уличного камина от камина, который устанавливается внутри помещения, это материалы, которые могут противостоять климатическим и погодным явлениям. Именно по этой причине стоит для строительства уличных каминов отдавать предпочтение только износостойким строительным материалам.

В уличном камине может не быть регулируемой заслонки, хотя внутри дома без неё не обойтись. Это обусловлено тем, что на улице воздушные массы циркулируют свободно.

Уличный камин на деревянной террасе

Как правило, уличный камин устанавливается на крытой террасе или веранде. Он должен быть с дымовой трубой, которая проходит через стену строения и выходит на крышу. Можно сделать и отдельно стоящий камин, который не будет соприкасаться со стенами дома. В этом случае трубу для выхода дыма делают более низкой.

Очень часто путают уличный камин, который можно располагать под навесом, и устройство, предназначенное для открытой местности с барбекю. Камины не предназначены для приготовления пищи. Они могут только обогревать воздух и создавать атмосферу уюта.

Уличный камин с большей степени служит декоративным украшением загородного участка. Будет очень комфортно поставить возле него плетёные кресла из ротанга и наслаждаться огнём, сидя в кресле под пледом.

Уличный каменный камин для летнего отдыха на даче

Можно сделать камин с барбекю. Тогда он будет выполнять не только роль декоративного украшения, но и выполнять утилитарную функцию приготовления пищи. Можно к камину установить стационарный мангал. Такие конструкции довольно сложные, и их сооружение требует подготовки и строительных навыков.

Сделаем чертеж

Определившись с типом конструкции, с местом установки следует сделать чертеж. В нем необходимо отразить размеры постройки, отметить границы, обозначить конструктивные и декоративные элементы.

Самый простой «П»-образный эскиз

Как сложить мангал из кирпича на даче? Для начала – выбрать эскиз, определиться, какого размера он будет исходя из площади застройки и денежных ресурсов.

Сооружение имеет вид буквы «П». Состоит из жаровни и столика, представляет собой кладку из кирпича на фундаменте.
Базовые размеры: 1*1,8*0,9 м (высота, ширина, глубина).
Но он легко модифицируется, к нему добавляются секции или при строительстве берутся большие размеры. Но принцип кладки остается прежний.

Из какого кирпича делают этот мангал на даче? В месте, где будет открытый огонь берут огнеупорный ШАК-4,5. Остальное кладут из полнотелого керамического кирпича или шамотного ША-8. Потребуется купить 202 шт.
Раствор из цемента и песка делают в пропорциях 1:3 с добавлением 1 части извести. Используют до 5-го ряда кладки. Раствор из глины и песка нужен там, где кирпич будет нагреваться.
Пропорции зависят от качества глины (тощая, жирная), в итоге раствор замешивают до густоты сметаны.

История появления каминов

Определить когда именно появился первый камин до сих пор не удается. Известно одно — прототип камина это примитивный очаг, а дымоход — отверстие в крыше жилища.

Сначала камин имел очень большие размеры, над ними помещались вертелы или котлы. В настоящее время такие конструкции можно встретить лишь в старых замках (Франция, аббатство Мон-сен-мишель). Также камины использовались ремесленниками для изготовления свечей, окраски ткани, приготовления мыла.

В средневековье камины представляли собой фигуру человека, для кладки использовался тесанный камень, а затем кирпич. Камин на протяжении длительного времени претерпел существенные изменения: появились изящные формы, конструкция стала более совершенной, дымоход и топка представляют одно целое со стеной. Неизменными остались только инструменты: кочерга, совок, щипцы, каминная решетка и подставка для дров.

Камин для отопления помещения был изобретен в 8 веке графом Румфордом, но по сравнению с печью давал значительно меньше тепла, поэтому выполнял не практичную, а декоративную функцию. Первый квадратный камин был изобретен в Англии, поэтому до сих пор носит название «английский».

До 90-х годов использовались преимущественно камины на дровах, а с 97 года стали применять газ. На сегодняшний день очень популярны электрокамины.

Технология строительства

Строительство камина выполняется в три этапа:

Закладка фундамента.
Кладка стен.
Монтаж дымохода.

Закладка фундамента

Пошагово сооружение фундамента выполняется следующим образом:

На выбранном участке выполняем разметку: вбиваем колышки по периметру, превышающем размеры основания камина на 20-30 см по ширине и длине, и натягиваем на них верёвку.
Лопатами роем котлован на глубину ниже промерзания грунта, но не менее 50-70 см.
На дно укладываем слой гидроизоляции, а затем 20-30 см слои песка и щебня, которые тщательно трамбуем.
Устанавливаем опалубку и укладываем арматурную сетку.
Замешиваем бетон и заливаем его в опалубку.
Через 7 суток снимаем опалубку.
На боковые стенки устанавливаем гидроизоляцию.
Фундамент готов к эксплуатации через 28 суток.

Кладка стен

Кладка стен дачного уличного камина выполняется в такой последовательности:

Приготавливаем цементно-песчаный раствор с добавками огнеупорных модификаторов (шамотной крошки в количестве до 10%). Объём раствора делаем таким, чтобы его можно было полностью израсходовать за 30-40 минут.
На фундамент укладываем слой гидроизоляции.
Поверх изоляции выкладываем кирпичами сплошной ряд. Его поверхность при помощи уровня делаем идеально ровной.
Формируем ряды, согласно ранее составленной схеме. При этом контролируем положение кирпичей по горизонтали и вертикали. Количество раствора должно быть минимальным (1-2 мм). Каждые 2-3 ряда укладываем арматурные прутья. Ряды выкладываем с перевязкой.
На 3-м ряду начинаем выкладку топочной и подгоняем кирпичи под установку колосников.
С 6-го ряда укладываем опорную часть. В местах крепления дверок устанавливаем металлические петли. Подготавливаем место под полку для жарки.
Укладываем полку для жарки и формируем место под установку дымохода.

Чтобы правильно выложить постройки, рекомендуется делать небольшие перерывы через каждые 3-4 ряда, чтобы цементный раствор частично схватывался. Это позволит предотвратить смещение рядов под нагрузкой и правильно центрировать кирпичи.

Монтаж дымохода

Установка дымохода делается следующим образом:

Ставим заглушку для дымохода.
Крепим стальную трубу в строго вертикальном положении.
Обкладываем трубу по периметру кирпичом.
На верхнюю часть дымохода устанавливаем колпак.

После завершения строительства камина, приступаем к декорированию. Для этого используем облицовочный кирпич или натуральный камень.

Строительство камина

Разметьте площадку и выкопайте котлован, глубиной от 15 до 30 см (в зависимости от тяжести будущей конструкции).

Уложите на дно крупную сетку, что бы армировать бетон, выведите горизонтальный уровень и залейте цемент. Дайте бетону просохнуть по крайней мере 24 часа или дольше.

В жаркую погоду бетон следует периодически смачивать водой, что бы он не потрескался от быстрого высыхания.

На высохшее основание — площадку выложите слой декоративного кирпича или тротуарной плитки так же тщательно проверяя горизонталь по уровню.

После высыхания основания приступаем к выкладке самого уличного камина. Схема садового камина, как и комнатного подразумевает выкладывание топки огнеупорным кирпичом.

По ходу выведения стен топки можно положить один поперечный ряд кирпичей с боков топки (как при постройке мангала) для дальнейшей установки на них решетки для барбекю или гриля.

Схема каминного дымохода

После выкладки топки удалите пыль из швов после расшивки и оставьте просыхать по крайней мере на 24 часа.

Затем выкладываем дымоход, с учетом того, что он должен быть не менее чем на 60 см выше чем находящиеся рядом структуры (лавочки или столы). Устанавливаем искрогаситель.

Таким образом построить уличный камин своими руками не сложнее, чем декоративный фонтан.

Виды уличных каминов

Прежде чем построить уличный камин на даче или возле частного дома своими руками, важно определиться с типом конструкций, которые бывают следующих видов:

камин-барбекю;
декоративный;
передвижной.

Печь-барбекю

Уличный камин с функцией барбекю для дачи или дома является весьма выгодным, поскольку позволяет не только выполнять декоративную функцию, а и приготавливать полезную пищу. Комплексное устройство весьма выгодно для участков малой площади, так как позволяет экономить пространство. Кроме того, за счёт наличия стенок обеспечивается отличная защита от ветра, благодаря чему камин эффективно работает при любых климатических условиях.

Уличный камин с функцией барбекю

Конструктивно уличная печь-камин состоит из топочной, поленницы, столешницы, умывальника и крыши. В зависимости от выбранного материала для строительства может быть стационарным или переносным. Для стационарных каминов из кирпича необходимо закладывать фундамент.

Декоративный

Камины декоративные возводятся с целью создания уникальной конструкции и акцентирования основного внимания в дизайне ландшафта вблизи частных домов. Их строят в основном из натурального камня, украшают различными фресками или гравюрами в старинном или современном стиле. Конструкция у них классическая, но внешне они выглядят весьма оригинально.

При этом их можно использовать и по прямому назначению. Однако рассчитывать на высокий КПД выработки тепловой энергии не стоит, так как из-за большого количества украшений снижается теплопроводность стенок дымохода и топочной. То есть согреться возле него в осенние или весенние дни можно вполне, но при значительном похолодании они неэффективны.

При возведении схема кладки относительно простая, а вот основная сложность состоит в формировании облицовки. Поэтому самостоятельно строить такие камины под силу только опытным мастерам. Насладиться красотой уличных декоративных каминов можно на представленных фото.

Передвижной

Передвижные камины являются наиболее востребованными, так как доступны в виде самых невероятных конструкций, изготовленных из стали, обладающих не только компактными размерами, а и относительно небольшим весом. То есть он не занимает стационарно площадку на придомовой территории, не нужно его лаконично совмещать с ландшафтным дизайном, а также затрачивать много времени на изготовление.

Для обеспечения конструкции мобильности, приходится довольствоваться посредственной теплоотдачей и относительно небольшой теплоёмкостью. Другими словами, пока в топочной горит огонь выделяется тепло, а после прогорания вся конструкция остывает достаточно быстро.

В качестве облицовки наружных стен допускается использование натурального камня, плитки или гранитной крошки. Сделать такую конструкцию под силу любому домашнему мастеру, так как схема простая и сделать ошибки при монтаже весьма сложно.

Уход за уличным камином

При эксплуатации камина важно соблюдать следующие правила ухода:

отмыть стенки от копоти можно при помощи мыльной воды мягкой тряпкой или губкой,
ржавые пятна легко удаляются раствором поваренной соли и лимона,
жирные разводы и пятна от барбекю можно вывести при помощи талька: нанести на 3-5 суток, а затем удалить щёткой с мягким ворсом,
от плесени и мха можно избавиться путём нанесения спиртового раствора перекиси водорода.

Строительство камина своими руками на приусадебном участке вполне решаемая задача даже для тех, кто ранее не сталкивался с выполнением подобных работ. Все этапы работ не потребуют привлечения специалистов, а, значит, они не вызовут значительных финансовых затрат. Кроме того, собственная конструкция будет полностью отвечать предъявляемым к ней требованиям и стоить значительно дешевле готовых аналогов.

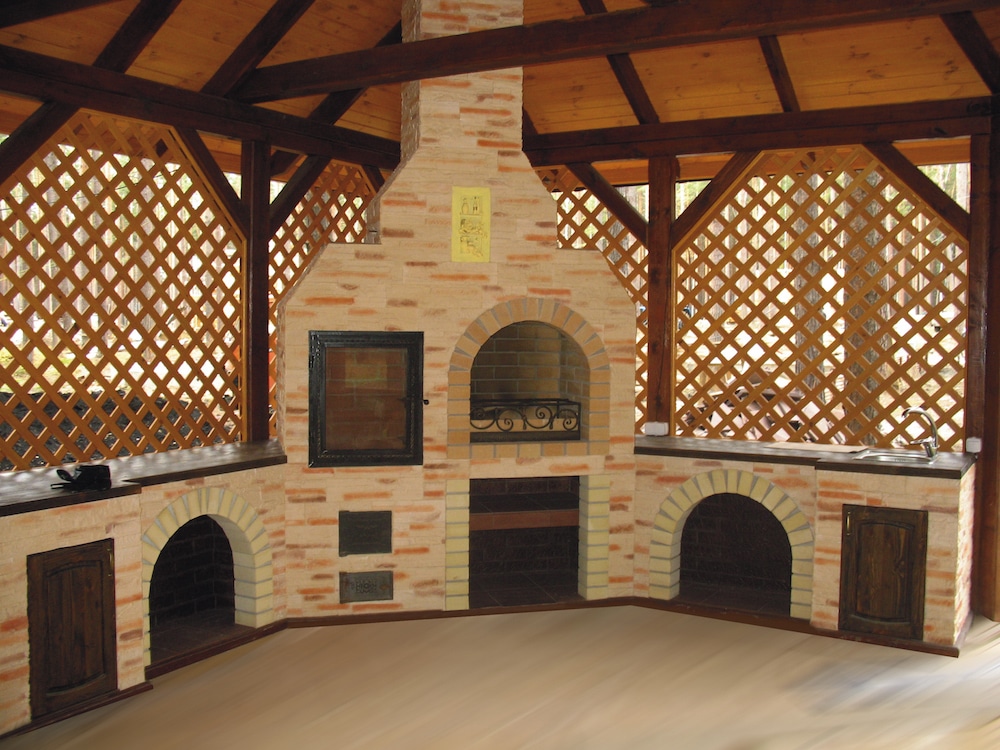

Строим каминопечь из кирпича своими руками (с фото)

Каминопечи из кирпича своими руками становятся в последнее время все более популярными в возведении конструкциями. Многие подобные конструкции изготавливают из заводских деталей, предназначенных для дальнейшей самостоятельной сборки. Собрать уличный камин из кирпича сможет даже начинающий мастер, а готовая конструкция займет почетное место на дачном участке.

Строим поэтапно, поскольку не менее важную роль в подобной конструкции играет каминная часть. Печь, пристроенная слева по фасаду, топится дровами по принципу русской печи, но используется преимущественно для выпечки. С помощью различных печных аксессуаров на ней можно приготовить первые или мясные блюда.

Учитывая все заводские заготовки, вся конструкция вместе с печью имеет массу около 900 кг, а самая тяжелая деталь камина весит примерно 55 кг.

Масса камина без печи (только с прикаминным столиком) составляет около 600 кг. Подобную каминопечь сможет возвести любой домашний мастер даже без наличия заводских заготовок.

Руководствуясь чертежами, можно рассчитать и собрать уличный камин из кирпича своими руками за несколько дней. Посмотрите каминопечи из кирпича на фото – их конструкция проста и понятна:

Масса наиболее облегченного варианта садового камина составляет примерно 170 кг. Большей легкости в данном случае удалось добиться за счет того, что верхняя надтопочная часть выполнена из листового железа толщиной 1 мм.

Для создания оригинальной конструкции камина с возможностью его трансформации в печь и обратно необходимо сделать приставную переднюю стенку с обычной топочной дверкой и полукруглой дверкой варочной камеры над ней. Далее представлены уличные камины из кирпича на фото, иллюстрирующих процесс их изготовления:

Уход за уличным камином

При эксплуатации камина важно соблюдать следующие правила ухода:

отмыть стенки от копоти можно при помощи мыльной воды мягкой тряпкой или губкой,
ржавые пятна легко удаляются раствором поваренной соли и лимона,
жирные разводы и пятна от барбекю можно вывести при помощи талька: нанести на 3-5 суток, а затем удалить щёткой с мягким ворсом,
от плесени и мха можно избавиться путём нанесения спиртового раствора перекиси водорода.

Как сделать уличный камин своими руками?

При проектировке камина особое внимание уделяется его функциональности

Пламя огня камина приносит умиротворение и спокойствие. Оно завораживает, создает уютную и комфортную обстановку. Камины из кирпича украсят загородный дом, сельскую усадьбу, дачную постройку. Это не только предмет интерьера, но и источник дополнительного тепла.

Материалы и инструменты

Для изготовления камина своими руками понадобится:

вода;
бетон;
цемент;
песок;
печной кирпич;
огнеупорный кирпич;
опалубка;
арматурные прутья;
киянка;
лопата;
уровень;
измерительная рулетка;
мастерок;
ведро;
бетономешалка или любое другое удобное приспособление;
шлакоблоки;
расшивка;
щетка.

Что касается дополнительных материалов для декора, то они подбираются индивидуально, исходя из задумки.

Разработка схемы-чертежа уличного камина

Проектирование чертежа камина — основополагающий этап его возведения. В чертеже подробное отражение должны находить место расположения камина, его габариты (включая дымоход). Лучше всего указать не только размеры в метрах, но и размеры в кирпичах. Например, сколько слоев кирпичей следуют друг за другом в высоту, а сколько в ширину. Это позволит наиболее точно рассчитать количество необходимых материалов. Рекомендуется нарисовать дополнительную схему, где будут показаны расположение, габариты каждой отдельной детали, а также схема каменной кладки. Такой чертеж необходим для дымохода, боковых пристроек и зоны горения.

На чертеже-схеме камина желательно указывать все размеры

Технология строительства

После того, как все материалы куплены, а точный чертеж составлен, можно приступать к непосредственному строительству камина на улице.

Видео: уличный камин своими руками

Первый этап — создание фундамента. Камин будет иметь солидный вес. Поэтому для него нужна надежная опора. Выкапывается котлован. На его дно нужно уложить «подушку» из щебня и песка. Затем выкладывается опалубка, а на нее решетка из арматурных прутьев. Вся конструкция заливается бетоном.

Фундамент — это первооснова камина

После того, как бетонный фундамент хорошо просох (4-6 дней) можно приступать к непосредственной кирпичной кладке. Для соединения кирпичей нужно приготовить раствор: 2 доли песка и 1 доля цемента.

Самый простой мангал

Самый простой кирпичный мангал своими руками можно сложить даже без фундамента и раствора. Примером может служить вот такой маленький мангал, который можно вполне назвать небольшим мангальным комплексом.

Однако это скорее пробный вариант, который покажет, подходит ли вам конструкция, удобна ли она или нужно внести улучшения.

Мангал барбекю — минималистичная конструкция

Одним из простых и удобных мангалов, имеющих несколько разновидностей, считают шашлычницу П-образной формы. Ее стандартный размер — 3 кирпича в глубину, 4-7 рядов в ширину.

На уровне предполагаемого дна топки делают перекрытие или выступ для установки жаровни в виде короба или металлического листа. Высота установки, как правило, определяется размером от земли до запястья и составляет 85-100 см.

Выступы, расположенные через 2—3 ряда, предназначены для размещения решеток, на которых будет готовиться пища: на нижней — мясо, на верхней — овощи.

Эту шашлычницу из кирпича своими руками удастся построить каждому, кто возьмется за дело. Такой вариант самодельного мангала-барбекю обычно становится первым в печной практике новичка.

Конструкция с перекрытием, на котором возводится жаровня, требует больше времени.

Открытый мангал-барбекю

Перекрытие можно сделать несколькими способами:

соорудить опалубку и залить бетонную плиту;

просверлить в кирпичах отверстия и пропустить в них шпильку, опирающуюся на боковые стенки конструкции;

проложить на боковые стены металлические уголки, полосы или прутья, на которые будет опираться кирпич.

Пример выполнения перемычки

Над перекрытием можно выложить как открытую, П-образную, так и закрытую жаровню.

Несколько усовершенствованная конструкция имеет Ш-образное сечение, благодаря чему у мангала появляется столик, на котором удобно ставить посуду, специи, продукты. На его месте может также разместиться печь под казан.

Как построить простой мангал со столиком: порядовка и фото:

Строительство простого мангала барбекю с разделочным столом

Уличный с казаном

Если меню не ограничивается блюдами, приготовленными на углях, стоит задуматься о возведении мангала, комбинированного с печью под казан. Мангал и казан делают ассортимент приготавливаемых блюд практически неограниченным. А на свежем воздухе их намного вкуснее не только есть, но и готовить.

В основе простого уличного мангала-барбекю и печкой под казан лежит Ш-образная конструкция с отличием от предыдущей в том, что на месте стола размещается печь. Для печи понадобится колосник, дверца и накладка с кольцами.

Алгоритм работ показан на фото.

Какую строить?

Посмотрим для начала, какую возможно построить печь на улице с учетом того, что топиться она будет не интенсивно и нерегулярно, зато будет подвергаться климатическим воздействиям, зимой промерзать, а снабдить ее высоким дымоходом будет сложно. Но и опасность от распространения угарного газа из уличной печи сводится к минимально возможной, хотя и не устраняется совсем, особенно в беседке, под навесом и в безветренную погоду. Не забывайте об этом: печи, которую можно было бы топить как попало, не боясь угара, не существует. Угореть можно, и просто сидя у костра.

Имея в виду эти обстоятельства, выбор конструкции печи для улицы оказывается не столь уж широк. Простейшая садовая печь – всем известная плита-груба или грубка. Выглядеть она может ужасающе, поз. 1 на рис., но топить ее можно чем угодно горючим и работает она исправно практически независимо от качества используемых материалов и работы: строя грубу, можно пускать в дело бой простого красного рабочего кирпича или камни из окрестностей на обычном цементно-песчаном кладочном растворе, т.к. микротрещины в кладке почти не влияют на технические показатели этой печи. См., напр., ниже видео, как 5-летний ребенок построил плиту-грубу, которой его семья успешно пользуется и на которой к тому же можно коптить. Что, между прочим, позволяет далеко не всякая печь, см. далее.

Видео: простая печь-груба, конструкция доступная ребенку

Уличная печь на даче выходного дня часто представляет собой жаровню-барбекю, поз. 2. Хотя, как увидим далее, на самом деле это вовсе не барбекю. Кирпича на такую печку уходит примерно столько же или менее, как на грубу (ок. 200 шт.), и точно так же можно использовать красный рабочий кирпич, но кладочный раствор ввиду, так сказать, субтильности строения, нужен уже печной для улицы (см. далее, о технологии и материалах).

На основе жаровни разработана т. наз. финская уличная печь из кирпича, представляющая собой очаг, жаровню или мангал, пристроенные к плите-грубе, поз. 3. На самом деле финского в такой печи только то, что финны первыми догадались выпускать их в виде набора – инструкция по постройке с подробными указаниями и порядовками, сухая смесь для приготовления кладочного раствора, закладные детали, фурнитура. Сейчас отечественные наборы для постройки уличной кирпичной печи продаются и в РФ. Иногда в набор входят и кирпичи; при необходимости – подтесанные/обрезанные и пронумерованные. Набор для уличной печи-финки стоит недорого, а постройка печи из него по силам и совсем неопытному человеку, благодаря чему финские уличные печи из набора очень популярны, см. напр. след. ролик.

Видео: финская уличная печь

https://youtube.com/watch?v=1qCvXhB7jSk

Еще реже на участках встречается уличный камин, поз. 5. Причина – ограниченная функциональность: можно любоваться пламенем и приготовить что-нибудь, как на простом очаге, хотя материало- и трудоемкость уличного камина достаточно высоки. Русская печь строится на улице (поз. 6) еще реже. Кулинарные качества продуктов и блюд из русской печи общеизвестны, но на малую русскую печь нужно 2500 кирпичей, на большую – 3500, конструкция весьма сложна и защитить ее от непогоды непросто. По тем же причинам в частных домовладениях мало распространены неаполитанские (поз. 7) и сицилийские печи для пиццы и выпечки; кроме того, это достаточно узко специализированные устройства.
