Основа для будущей кухни: инструкция по созданию правильного чертежа

Место установки розеток

Когда электрически розетки правильно расположены в любой комнате, гостиной или кухне, становится уютнее. Сегодня в наших квартирах очень много самой разной бытовой техники, поэтому если заранее не спланировать установку розеток, в помещении появится большое количество удлинителей.

Кухня всегда требует большую подачу электричества, так как на её площади располагается почти вся бытовая техника.

Схема установки розеток на кухне

К великому сожалению, когда планируется эргономичный дизайн угловой кухни, игнорируется разработка плана по установке розеток.

Как результат, возникают большие сложности, когда требуется подключить какой-либо прибор. Чтобы такого не происходило, нужно составить план, на котором указать точное расположение техники.

Когда используется встроенная бытовая техника, допускается установка розеток сзади стенок мебели. В этом случае высота установки от плоскости пола не должна превышать 60 см. Чтобы к розетке имелся свободный доступ, в стенках кухонной мебели прорезаются специальные отверстия. По технике безопасности, розетки для встроенной бытовой техники должны располагаться на расстоянии менее одного метра от аппарата.

Вытяжка считается стационарной техникой, поэтому для неё монтаж розетки делается выше кухонной мебели примерно на пять сантиметров. Когда устанавливаются розетки, обязательно учитывается местонахождение вентиляционного гофроотвода. Доступ к электросети должен быть свободным, гофроотвод не должен этому препятствовать.

Как нарисовать кухню карандашом поэтапно для начинающих?

Возьмите лист бумаги и карандаш. Нарисуйте кухню. Готово!

Это шутка. На самом деле, первым этапом является обмер помещения. Ведь перед тем как купить или сделать кухонный гарнитур для маленькой кухни, нужно рассчитать, как он станет. И нужно не просто измерить его длину, ширину и высоту (хотя это обязательно). Во время измерений нужно зафиксировать требуемую ширину, длину и высоту мебели, чтобы потом перенести эти цифры на бумагу, уже в виде рисунка или чертежа. Также, необходимо измерить габариты оконного и дверного проема, параметры всех имеющихся ниш или выступов.

Если на кухне имеется стационарное оборудование (газовый котел, бойлер и так далее), местоположение которого останется неизменным, они тоже замеряются. Более того, измеряется расстояние от них до углов, пола и потолка.

После того, как все замеры произведены, можно переходить к следующим этапам:

Планирование расстановки мебели, состава гарнитура. Сколько будет шкафов или полок, где находится рабочий стол, а где обеденный, в каком месте расположена мойка, холодильник и плита? Все это нужно определить точно, с учетом имеющихся размеров.
Рисунок кухни вид сверху. На данном этапе вы «расставляете» мебель и технику по местам, ориентируясь на реальные замеры и желаемые габариты каждого предмета. Естественно, используется реальным масштаб, обычно это 1:10 или 1:20. Проще всего делать такой рисунок на бумаге в клетку. Естественно, на чертеже должны быть указаны все проемы, установленное оборудование.
Виды сбоку, для каждой стены

Особенно важно сделать такие эскизы, если планируется угловая кухня. Это распространенный вариант, очень удобный, но чтобы грамотно расположить гарнитур, технику, для угловой кухни требуется максимально точный чертеж и реалистичный эскиз.
От чертежей – к рисункам

Чтобы более точно понимать, как будет смотреться мебель и техника в помещении, стоит нарисовать их не в виде абстрактных прямоугольников, а в более-менее узнаваемом виде. Это под силу каждому, даже не художнику.

Небольшой совет. Прежде чем приступать к виртуальной расстановке мебели, сделайте точный чертеж помещения, с него снимите несколько копий – чтобы для каждого варианта снова не выводить базовые линии.

Рисуем чертеж

Посмотрите различные готовые проекты кухонь, нарисованные и от руки, и с помощью специальных программ.

Попробуйте начертить эскиз самостоятельно, от руки.Чтобы облегчить задачу,предлагаем вам скачать лист- проектирования.

Сложно нарисовать эскиз? На помощь придет специальная программа, которая легко нарисует нужные размеры помещения и мебели. Обзору программ проектирования посвящена целая статья, здесь мы поговорим о них кратко.

Скачайте и установите программу на компьютер, и приступайте к работе над проектом.

Проект созданный в программе  Pro100

Рассмотрим, какие же программы нам помогут в создании дизайн-проекта он-лайн

1. Pro100 – программа, освоить которую под силу и непрофессионалу. Функционал программы позволяет создать по-настоящему живую картинку помещения со всеми деталями интерьера, чтобы вы могли легко представить себе будущую кухню. Широкий ассортимент мебели, аксессуаров, материалов и цветов – вот что такое Pro100. Минус — она платная.
2. IKEA Home Planner еще проще в использовании. Она бесплатна, устанавливается на любой компьютер. Она легко расставит мебель в нужных местах и покажет, как лучше расположить тот или иной элемент кухонного гарнитура. Минус — работает только со стандартными «икеевскими» кухонными модулями.
3. Color Style Studio – программа дизайнеров интерьера . Доступна и для любителей. В ней вы найдете массу интересных аксессуаров, вариантов мебели и материалов. 50 000 цветов и оттенков позволят вам подобрать для себя шикарный вариант.

Ремонт в квартире – хлопотное и порой нервное занятие, но находиться в помещении, спроектированном и сделанном своими силами намного приятнее.
Труд над эскизами определенно стоит этого.

Продуманная, надежная и функциональная кухня –является  мечтой каждой хозяйки.

Не бойтесь экспериментировать в доме, позже это сыграет в вашу пользу и принесет массу приятных эмоций.

Мебель для нестандартной кухни

Сегодня в продаже можно встретить множество различных моделей гарнитуров для кухни. Причем выбор включает предложения не только отечественных, но и зарубежных производителей. Но не каждый владелец знает, как правильно подобрать наиболее подходящий вариант под определенное помещение.

Трудности могут возникнуть ввиду наличия в помещении отопительных приборов — например, водонагревателя. Если попытаться их переместить, то тем самым будет нарушено одно из главных требований установки, поэтому придется рассматривать другие варианты. Это означает, что при выборе ящиков и тумб необходимо учитывать местоположение остальных устройств. Еще одна проблема, которая может усложнить выбор кухонной мебели — наличие газовых труб, разводки отопления, канализации и пр.

В качестве возможного решения этой проблемы довольно часто владельцы приобретают мебель под заказ. Для них специалисты могут предложить несколько вариантов эскизов, составленные с учетом размеров и формы помещения. Сегодня дизайнеры используют специальные компьютерные программы, благодаря чему можно в течение нескольких минут составить проект и внести в него коррективы с учетом пожеланий заказчика и особенностей помещения. Такой подход к решению проблемы позволяет не только дать возможность покупателю определить подходящее местоположение предметов, но и выбрать подходящую цветовую гамму.

Изготовление мойки своими руками

Можно изготовить бетонную мойку самостоятельно. Несмотря на сложность процесса, данный метод позволяет воплотить любую фантазию. Для изготовления необходимо сделать опалубку из ДСП или ОСП. Затем ее нужно надежно прикрепить к стене

Важно, чтобы напольное покрытие было способно выдержать вес раковины. Крепежные элементы делают из арматуры. После всех подготовительных работ заливают бетон и ожидают его затвердевания

Полную прочность изделие наберет спустя 21 день после заливки

После всех подготовительных работ заливают бетон и ожидают его затвердевания. Полную прочность изделие наберет спустя 21 день после заливки.

Изготовить раковину для кухни из искусственного камня своими руками сложно. Для этого необходимо иметь навыки работы с камнем и специальные инструменты. Этап работ следующий:

1. Осуществляется разметка границ на лицевой стороне.
2. Пилой делают разрезы в тех местах, которые нужно удалить.
3. Долотом и молотком убирают лишний камень.
4. Шлифуют поверхность. Ровность проверяют прикладыванием листа фанеры.
5. Размечают лоно раковины.
6. Делают разрезы пилой, а долотом убирают лишний материал.
7. В конце просверливают сливное отверстие и шлифуют изделие.

Раковина из камня имеет большой вес, поэтому для ее установки необходимо основание, которое способно выдержать такие нагрузки, и надежные крепежные элементы.

Создание планировки в программе Дизайн Интерьера 3D

Кухня – это значимое помещение в любом доме. И требования к ней предъявляются серьёзные: она должна быть удобной для приготовления пищи и, в то же время, привлекательной и уютной, чтобы вся семья могла с удовольствием собраться здесь за завтраком, обедом или ужином

Обратите на это внимание, создавая дизайн проекты кухни. Также следует учесть:

1. Площадь помещения.

Для просторной кухни (9 кв.м или 10 кв.м) выбирать отделку и мебель очень просто, здесь будут удачно смотреться практически любые решения. Но, когда речь заходит о маленьком метраже (6 кв.м) приходится быть изобретательным

Важно вместить всё необходимое, при этом стараясь оставить свободное пространство. Дизайн проекты кухни 5 кв.м, 8 кв.м, 12 кв.м, 15 кв.м значительно отличаются между собой

https://youtube.com/watch?v=LUbGmu7VvJ8

Создание чертежа угловой кухни

• техника или гарнитур, в который она будет встраиваться;
• кухонная мебель со стандартными размерами;
• нестандартные элементы.

Все части чертежа переносятся на лист после детальных замеров и расчетов. На бумаге прописываются все цифровые обозначения, делать это нужно без ошибок. Первая точка чертежа — угловой шкаф, он может быть простым или трапециевидным.

Его нередко используют для монтажа мойки, по сторонам сразу ставят стиральную и посудомоечную машину или духовой шкаф. Готовые чертежи с деталировкой значительно упростят работу, достаточно внести индивидуальные корректировки.

Что необходимо учитывать при разработке схем

В первую очередь каждый элемент должен быть функциональным. Так, если кухня небольшая, стоит подумать о более компактном гарнитуре. Чтобы шкафчики с тумбами были достаточно вместительны, можно сконструировать угловые модели или предусмотреть большее количество полок, ящичков, различных скрытых систем хранения. Также необходимо предусмотреть ниши для бытовой техники.

Верхние шкафы можно заменить симпатичными открытыми полками

Наиболее простые чертежи и схемы кухонных гарнитуров, сделанных своими руками, это модульные системы. Модули очень удобны в сборке, их легко менять местами, комбинировать в разные композиции в зависимости от особенностей кухонного помещения или текущих потребностей.

Модульные кухни великолепно смотрятся в интерьере кухни, просты в сборке и функциональны в использовании

Если у вас мало опыта в изготовлении мебели, стоит ограничиться простыми прямоугольными и квадратными формами. В таком случае даже обработка натуральной древесины не будет слишком сложной. Не следует задумывать слишком сложные фасады, достаточно выбрать гладкую поверхность, на которую потом легко можно нанести краской любые орнаменты, покрыть фасад лаком или наклеить ПВХ-плёнку с фотопечатью.

Фотопечать очень стильно сможет украсить фасад модульной кухни, собранной своими руками

Дешевая кухня из фанеры + несколько интересных идей

При установке направляющих в шкафу рекомендуется сделать распорные блоки, чтобы все направляющие были параллельны. На боковых стенках ящика он крепит направляющие точно посередине.

Шаг третий: двери Вырезал и навесил двери.

Шаг четвертый: интересные идеи В данной кухне мастер реализовал несколько интересных идей. Первая идея — ящик в ящике. Смысл в том, чтобы установить внутри одного из ящиков, ящик поменьше. На стенки большего ящика с внутренней стороны мастер прикрутил металлические направляющие. Дальше сделал ящик поменьше, чтобы он помещался между направляющими, по длине был меньше большого ящика, а по ширине между ящиками должно оставаться пространство. К верней части внутреннего ящика прикрутил полоски из фанеры. Они будут играть роль полозьев и будут прикрывать металлические направляющие. Таким образом понять, что внизу есть свободное пространство будет сложно.

Чтобы внутренний ящик не смещался при закрытии/открытии основного, он установил мебельный магнит.

Шаг пятый: покраска После изготовления всех деталей, мастер снял направляющие, отшлифовал и покрасил фанеру.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Начало работы

Пожалуй, это самый сложный вопрос. Многие просто не представляют, как начать такую работу.

На схеме нужно указать местоположение обеденного стола. При проектировании необходимо будет решить вопрос со столешницей. Возможно, подоконник станет её продолжением. Для угловой кухни нужно будет на схеме показать рабочую зону.

Варинты планировки и чертеж кухни

После того как все данные вопросы полностью решены, необходимо сделать планировку кухни. Желательно, чтобы были очень подробно указаны все размеры и расстановка будущей мебели.

Сегодня существует очень много компьютерных программ для планировки кухни, в которых можно получить зрительный, объёмный макет будущей угловой кухни. Естественно, что во время создания схемы разрабатывается и проект дизайна будущей угловой кухни.

Вариант чертежа с размерами угловой кухни

Только после этого разрабатывается чертёж мебельного гарнитура.

Работа над проектом

Необходимо создать проект кухни, представить себе его, придумать несколько вариантов расположения секций и функциональных элементов.

Перед созданием проекта делаются наброски, создается эскиз привлекательного мебельного изделия

Для этого не понадобится умение делать чертеж кухни или хорошие художественные навыки. После этого выбирается подходящие по цвету материалы, ручки для фасадов,а также другие аксессуары.

Можно воспользоваться компьютерными программами для объемного моделирования

Замер помещения

Предварительно делается замер

Прорисовывается каждый элемент в помещении с указанием его размеров, расположения относительно стен и других предметов.

Правила:

Расстояние между стенами в нише, где будет расположен кухонный гарнитур, измеряется в 3 местах:

1. Возле пола.
2. Посередине высоты стены
3. Возле потолка.

Такой способ измерения позволяет определить кривизну стен и вычислить общий размер секции, чтобы кухонный гарнитур поместился в нишу между стенами.

Точно указывается расположение всех розеток, труб, коммуникаций, искривлений, углублений или выступов.

Чтобы определить расположение каждого объекта, указывается его форма, размеры, а также расстояние до других элементов, до стен, потолка, пола. Только точный замер гарантирует соответствие кухонного гарнитура индивидуальным особенностям помещения.

Последствие ошибки замерщика

Этот документ является частью проекта кухонного гарнитура и составляется, когда все отделочные работы в помещении будут закончены.

Если вносятся изменения в планировку помещения или выполняется простейший косметический ремонт, необходимо проводить замер заново.

Самостоятельное проектирование

Сначала учитываются размеры помещения, в котором устанавливается кухонный гарнитур. На чертеже отображается расположение коммуникаций, вентиляционные отверстия, оконные проемы, выступы, ниши.

Сначала разрабатывается простая схема кухни, на которой отображаются габариты помещения

После этого определяется варианты расположения столешниц, шкафчиков, других элементов кухонного гарнитура. Используются стандартные размеры секций, отдельные элементы приходится проектировать индивидуально, учитывая особенности помещения.

После выбора места расположения основных элементов кухни подбираются секции для верхнего и нижнего яруса

Для этого рекомендуется использовать компьютерные программы, например Про100 (на видео) или AutoCAD или Autodesk revit. Необходимо выбрать вариант расположения кухни.

Варианты:

• Прямая.
• П-образная.
• Г-образная.

Выбираются места для расположения варочной поверхности, мойки холодильника, а также бытовой техники.

Выбор осветительных приборов

Освещение прорабатывают в трех направлениях одновременно:

• Потолок (центральное). В маленьких кухнях одна, а в больших две люстры, расположенные над зонами комнаты;
• Рабочая поверхность (локальное). Здесь речь идет о подсветке над плитой, мойкой и столом, за которым готовят;
• По периметру комнаты (дополнительное интерьерное). Используется исключительно «для красоты», чтобы подчеркнуть достоинства оформления. Обычно применяются точечные светильники.

Все осветительные приборы на кухне должны быть невосприимчивыми к повешенной влажности и перепадам температуры. Приобретайте специальные герметичные лампочки и качественно изолируйте проводку при проведении ремонтных работ, чтобы избежать замыкания.

Расчет размеров и деталировка шкафов

Каждый функциональный компонент гарнитура собирают из отдельных составляющих. Создание подробного чертежа шкафа с указанием размеров компонентов называют деталировкой.

Этот документ понадобится для правильного раскроя ДСП, других листовых материалов. Сводные данные используют при составлении перечня покупок. По чертежу с размерами удобно выполнять сборку.

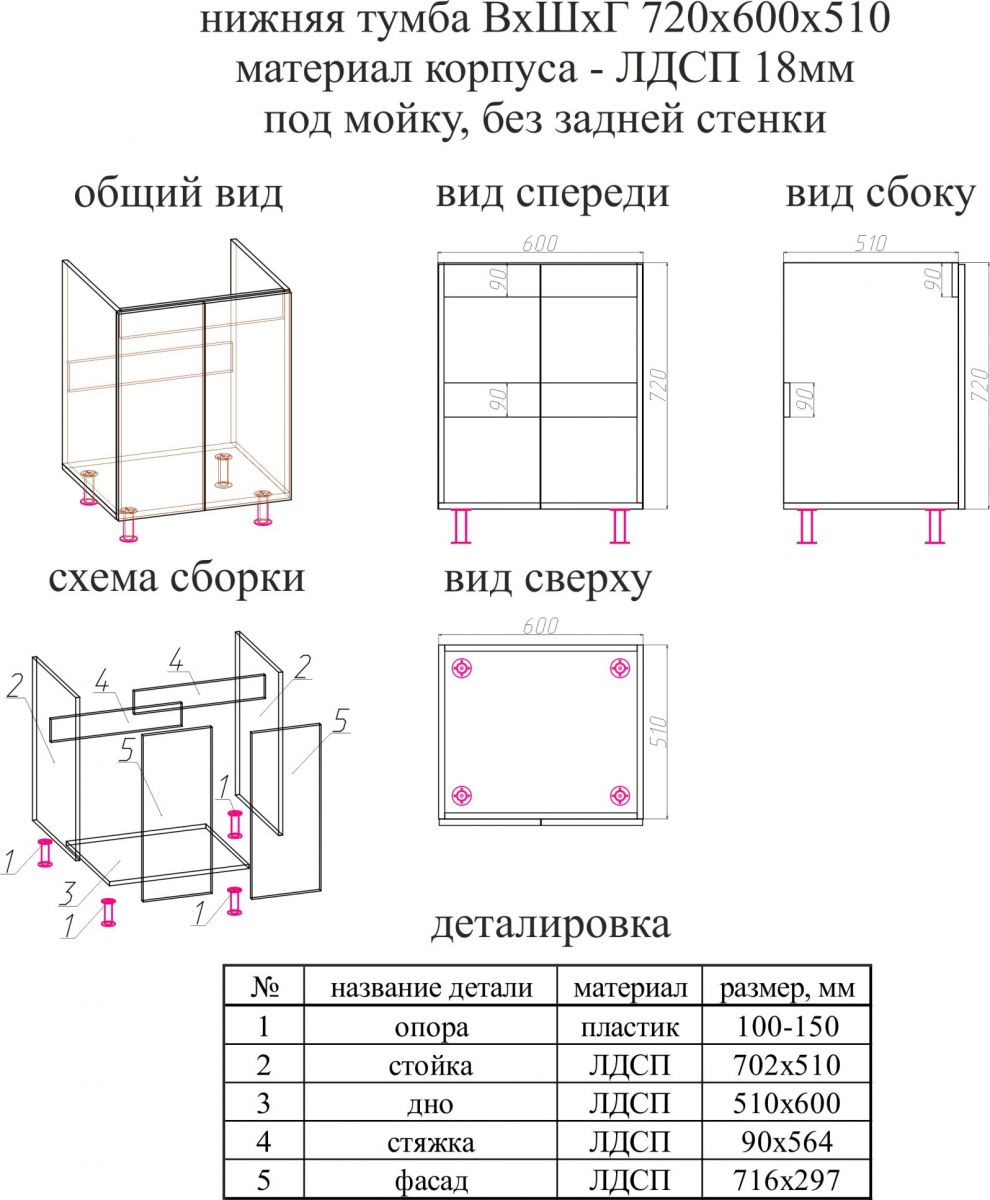

Деталировка кухонного шкафа.

Для удобства работы используют табличную форму. Чтобы исключить трудоемкие ручные операции, применяют Excel.

По каждой позиции записывают:

• наименование;
• размеры в мм;
• количество.

Если выбраны плиты с ламинатом или на срезе натурального дерева видна текстура, чертежи мебели для самостоятельного изготовления создают с учетом направления линий рисунка. При раскрое необходимо обеспечить соответствие отдельных элементов.

Минимальное отклонение на несколько миллиметров недопустимо, затрудняется сборка. Образуются хорошо видимые неровности на лицевой поверхности. Нужно исключить подобные ошибки на стадии проектирования.

https://youtube.com/watch?v=t-nf5HKDwl8

Чертежи с размерами напольных кухонных шкафов и пеналов

Стандартные размеры напольных столов-тумб для кухни во многом определяются размерами встраиваемой бытовой техники.

Стандартная высота нижнего ряда кухни – 850 мм. Она рассчитана под «стандартный» рост человека. Если вы выше или ниже, то лучше ее изменить под свой рост. Работать на такой кухне станет гораздо удобнее.

По ширине нижние модули кухни довольно гибкие. Самый узкий стол-тумба рассчитан под бутылочницу и имеет ширину 150-200 мм. А самый широкий можно спроектировать до 900 мм и оснастить его выдвижными ящиками или вложенными полками.

Относительно угловых модулей нижнего ряда кухни существуют определенные стандарты. Основываются они на обеспечении доступа к внутреннему пространству стола-тумбы. Делать фасад углового шкафа меньше 350-400мм нежелательно. Поэтому стандартные размеры варьируются в пределах 900х900 мм от угла для Г-образных и трапециевидных, 1000х600 мм для имеющих фальш-панель столов-тумб.

Торцевые модули проектируются по остаточному принципу. Для длины 200-300 мм возможно разработать вариант с закрытой дверцей. Если места остается меньше для скругления столешницы, то лучше оставить открытые полки.

Размеры кухонных пеналов и высоких тумб со столешницей во многом зависят высоте всего кухонного гарнитура и особенностям общего дизайна. Исходя из их габаритов, разрабатывается внутреннее наполнение и составляются рабочие чертежи.

Если планируете оснастить кухню встраиваемой техникой, рекомендуем ознакомиться с нюансами встройки духового шкафа.

3 шага и 6 советов по проектированию

1. Выбор оптимальной планировки и заготовка эскиза по расположению мебели

Выбор планировки кухни обусловлен не только формой помещения и конструктивными особенностями.

Учтите также несколько моментов ниже перед тем, как начнете рисовать проект.

Знание стандартных размеров шкафов поможет не только в проектировании, но и в процессе покупки. Стандарты рассчитаны исходя из среднего роста обычного человека, предполагают оптимальное расположение мебели для комфортного использования.

Тип шкафа	Размеры, см
Напольный (нижний)	Высота от пола до столешницы ‑85
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина – 60
Навесной (верхний)	Высота – 60, 80, 100, 120 (зависит от типа модуля)
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина ‑ 30

При создании проекта будущей кухни вы изначально уже будете знать, где будет располагаться мойка. Ведь далеко ее не перенесешь из-за невозможности удлинения коммуникаций.

Важно также изучить: Высота кухонного фартука на кухню по стандарту.

• Имейте в виду, что при наличии газового котла на кухне и вытяжки с отводом в вентиляцию вы будете привязаны в проектировании к расположению вентиляционного канала и газовых труб.
• Планируя кухню, помните, что минимально комфортное расстояние между предметами мебели (они же – проходы) – 60-70 см.
• Правило «рабочего треугольника» хоть и носит рекомендательный характер для эргономики кухонного пространства, но стоит того, чтобы к нему прислушаться.

Три центра кухни – мойка, плита, холодильник, удобно расположенные, способны значительно повысить комфорт во время готовки и ускорить этот процесс.

И последнее – нельзя устанавливать плиту, мойку и холодильник вплотную друг к другу. Минимально допустимое расстояние между этими элементами – 50 см, а оптимальное – 80 см.

Рассмотрим на примере эскизов кухонь расстановку мебели в хрущевках серии П-47 (8,6 кв.м.).

Три варианта расположения мебели в типовой квартире-хрущевке с угловой и линейной планировкой кухни

Здесь вы уже знаете стандартные ширину и глубину кухонных шкафов, площадь кухни и можете примерно прикинуть, в каком направлении чертить и что куда ставить.

2. Определение минимальной комплектации кухонного гарнитура и функционала шкафов

Минимальная комплектация гарнитура имеет:

• шкафы (верхние, нижние) с фасадами;
• столешницу;
• пристенный бортик (плинтус);
• фурнитуру (петли, ручки);
• цоколь, планки и другие дополнительные и необходимые элементы.

Гарнитур в минимальной комплектации от Hoff угловой «Барселона», 1,6×1,2 м

Обычно минимальной комплектацией часто руководствуются фирмы, занимающиеся изготовлением мебели на заказ, чтобы ориентировочно обозначить заказчику порядок цен. Как правило, цена идёт за погонный метр, который и включает необходимый минимальный набор элементов.

Имея данные о размерах кухонь и типовых планировках в панельных домах, хрущевках и т.д., многие производители предлагают уже готовые кухонные гарнитуры, что очень удобно для покупателя, т.к. не нужно самостоятельно заниматься подбором необходимых элементов.

Проект правой угловой кухни из каталога Hoff с размерами, модель «Лофт», 2,4×1,2 мПроект линейной кухни Леруа Мерлен, 1,8 м.

При наличии модульной системы у конкретного производителя со временем можно докупать шкафы и расширять рабочую зону кухни.

Доступно о том, как рассчитать и спроектировать кухню, на конкретном примере в видео:

3. Приступаем к проектированию 3D-модели

Самостоятельно нарисовать проект кухни с размерами не составит труда. Есть бесплатные онлайн-программы, для работы в которых не нужно обладать специальными навыками.

Воспользоваться сможете бесплатными конструкторами:

• ДелоКухни.ру ‑ https://delokuhni.ru/24-konstruktor.html;
• Ремонт-Волот.ру https://remont-volot.ru/281-onlayn-konstruktor-kalkulyator-kuhni.html
• ИКЕА ‑ http://kitchenplanner.ikea.com/RU/UI/Pages/VPUI.htm;
• Леруа Мерлен ‑ https://leroymerlin.ru/catalogue/proekt-kuhni/?ekitchen=1.

Также можете посмотреть каталог 3D проектов, нарисованных в конструкторе https://remont-volot.ru/dizayn-kuhni/proekty/

Пример проектирования на сайте ИКЕА

Преимущество таких онлайн-конструкторов на сайтах крупных производителей мебели в том, что с распечатанным проектом и спецификацией можно идти в магазин и сразу приобрести по составленному плану всё необходимое, зная полную стоимость.

Спецификация со списком товаров в Леруа МерленСпецификация со списком товаров и размерами модулей в планировщике ИКЕА

Особенности планировки

В линейной прямой кухне или, как еще называют, кухне-камбузе, вся мебель, оборудование располагается вдоль одной стены

Местоположение рабочих поверхностей относительно бытовой техники и мест хранения продуктов, кухонной утвари очень важно – именно оно определяет, насколько удобно будет работать на кухне одному человеку или двум членам семьи одновременно

Планировка прямой кухни должна учитывать следующие моменты:

Поскольку кухонный гарнитур и вся бытовая техника будут расположены вдоль одной линии, необходимо, как и в правиле «рабочего треугольника», сократить передвижения между ключевыми точками: мойкой, плитой и холодильником. Как показывает практика, проще всего это реализовать, расположив основную рабочую зону между плитой (варочной поверхностью) и мойкой.

В идеале холодильник должен стоять ближе к мойке, чем к плите. Свободная рабочая поверхность между холодильником и мойкой более функциональна: на нее можно выкладывать продукты из холодильника для дальнейшей обработки – мытья и чистки. Или наоборот, сортировать покупки для складирования в холодильник и шкафы кухни. К сожалению, на большинстве кухонь слив канализации и подвод систем водоснабжения располагается от угла и не всегда есть возможность перенести мойку в центр кухонного гарнитура.

Нередко проект прямой кухни разрабатывается в достаточно узкое пространство. Напротив линейной композиции располагают обеденную зону. Убедитесь, что все дверцы, ящики нижнего ряда будут свободно открываться. Особенно дверца духового шкафа. Для того чтобы откинуть ее, посмотреть внутрь или поставить что-либо готовиться, хозяйке необходимо отойти на расстояние порядка 600-800 мм.

Как нарисовать кухню

У каждого владельца квартиры наступает такой момент, когда требуется заново обустроить своё жилище. На первое место встаёт проблема планировки кухни с диваном. Возникает вопрос: как нарисовать эскиз и оформление кухни в доме? Чтобы кухня стала удобной, её проект нужно разработать заранее. Можно эскиз выполнить простым карандашом на тетрадном листе, а можно воспользоваться персональным компьютером и сделать рисунок кухни онлайн. Таким образом можно учесть тонкости помещения и придать ему наибольшую функциональность.

Пример чертежа угловой кухни со всеми размерами и обозначениями

Рекомендации по разработке проекта кухни

Чтобы карандашом нарисовать планировку кухни 12 метров, требуется несколько шагов. Такая поэтапная работа позволит в проекте учесть малейшие нюансы кухонного помещения.

На первом этапе делается замер площади кухни. Измеряется длина стен, размер проёмов дверей и окон, а также длина плинтусов. От каждого из этих параметров зависит будущая расстановка мебели.

Затем, на следующем этапе, в выбранном масштабе создаётся черновая схема. В ней карандашом показываются все перечисленные предметы. Схема покажет наиболее точно местонахождение кухонной техники относительно стен.

3 шага и 6 советов по проектированию

1. Выбор оптимальной планировки и заготовка эскиза по расположению мебели

Выбор планировки кухни обусловлен не только формой помещения и конструктивными особенностями.

Учтите также несколько моментов ниже перед тем, как начнете рисовать проект.

Знание стандартных размеров шкафов поможет не только в проектировании, но и в процессе покупки. Стандарты рассчитаны исходя из среднего роста обычного человека, предполагают оптимальное расположение мебели для комфортного использования.

Напольный (нижний)
Высота от пола до столешницы ‑85

Ширина – 45 (для однодверного), 60 – для двухдверного.

Глубина – 60

Навесной (верхний)
Высота – 60, 80, 100, 120 (зависит от типа модуля)

Ширина – 45 (для однодверного), 60 – для двухдверного.

Глубина ‑ 30

При создании проекта будущей кухни вы изначально уже будете знать, где будет располагаться мойка. Ведь далеко ее не перенесешь из-за невозможности удлинения коммуникаций.

• Имейте в виду, что при наличии газового котла на кухне и вытяжки с отводом в вентиляцию вы будете привязаны в проектировании к расположению вентиляционного канала и газовых труб.
• Планируя кухню, помните, что минимально комфортное расстояние между предметами мебели (они же – проходы) – 60-70 см.
• Правило «рабочего треугольника» хоть и носит рекомендательный характер для эргономики кухонного пространства, но стоит того, чтобы к нему прислушаться.

И последнее – нельзя устанавливать плиту, мойку и холодильник вплотную друг к другу. Минимально допустимое расстояние между этими элементами – 50 см, а оптимальное – 80 см.

Рассмотрим на примере эскизов кухонь расстановку мебели в хрущевках серии П-47 (8,6 кв.м.).

Три варианта расположения мебели в типовой квартире-хрущевке с угловой и линейной планировкой кухни

2. Определение минимальной комплектации кухонного гарнитура и функционала шкафов

Минимальная комплектация гарнитура имеет:

• шкафы (верхние, нижние) с фасадами;
• столешницу;
• пристенный бортик (плинтус);
• фурнитуру (петли, ручки);
• цоколь, планки и другие дополнительные и необходимые элементы.

Гарнитур в минимальной комплектации от Hoff угловой «Барселона», 1,6×1,2 м

Обычно минимальной комплектацией часто руководствуются фирмы, занимающиеся изготовлением мебели на заказ, чтобы ориентировочно обозначить заказчику порядок цен. Как правило, цена идёт за погонный метр, который и включает необходимый минимальный набор элементов.

Проект правой угловой кухни из каталога Hoff с размерами, модель «Лофт», 2,4×1,2 м Проект линейной кухни Леруа Мерлен, 1,8 м.

При наличии модульной системы у конкретного производителя со временем можно докупать шкафы и расширять рабочую зону кухни.

Доступно о том, как рассчитать и спроектировать кухню, на конкретном примере в видео:

”

3. Приступаем к проектированию 3D-модели

Самостоятельно нарисовать проект кухни с размерами не составит труда. Есть бесплатные онлайн-программы, для работы в которых не нужно обладать специальными навыками.

Воспользоваться сможете бесплатными конструкторами:

Также можете посмотреть каталог 3D проектов, нарисованных в конструкторе https://remont-volot.ru/dizayn-kuhni/proekty/

Пример проектирования на сайте ИКЕА

Преимущество таких онлайн-конструкторов на сайтах крупных производителей мебели в том, что с распечатанным проектом и спецификацией можно идти в магазин и сразу приобрести по составленному плану всё необходимое, зная полную стоимость.

Спецификация со списком товаров в Леруа Мерлен Спецификация со списком товаров и размерами модулей в планировщике ИКЕА

Посетив мебельный магазин, ознакомившись с ценами и видом продукции, очень часто многие решают сделать мебель самостоятельно. Для этого, необходимо, прежде всего, сделать чертёж кухни своими руками. Качественный мебельный гарнитур стоит очень дорого. Причём его размеры не всегда соответствуют имеющейся конфигурации и дизайн угловой кухни.

Готовый чертеж угловой кухни с холодильником

Безусловно, можно сделать заказ мебели, на фабрике, но тогда стоимость будет ещё выше. Поэтому лучшим решением такой проблемы будет самостоятельное изготовление кухонной мебели.

Такой вариант имеет несколько преимуществ:

• схема помещения будет сделана согласно размерам кухни;
• максимальное использование площади;
• оригинальный неповторимый дизайн;
• экономия денежных средств.
