Правила проведения работ в охранных зонах ЛЭП

Пресс-центрЭлектробезопасность

Правила безопасности в охранных зонах ЛЭП регламентированы постановлением Правительства РФ от 24 февраля 2009 г. N 160. (ссылка на документ) Несанкционированные работы в охранных зонах являются правонарушением!

Понятие охранной зоны введено для обеспечения безопасности людей и предотвращения возможного повреждения самой линии электропередачи. Руководство предприятия или организации, планирующей проведение работ в охранной зоне ЛЭП, должно получить разрешение на их производство в сетевой организации и обеспечить безопасность персонала при проведении таких работ. Большинство несчастных случаев при производстве работ в охранной зоне ЛЭП происходят, когда не выполняются эти правила.

В охранных зонах ЛЭП запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, повлечь причинение вреда жизни, здоровью граждан и их имуществу, а также повлечь нанесение экологического ущерба и возникновение пожаров.

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!

набрасывать на провода посторонние предметы и подниматься на опоры ЛЭП;
перекрывать проходы и проезды к объектам электросетевого хозяйства;
находиться в пределах огороженной территории и помещениях распределительных устройств и подстанций, открывать двери и люки распределительных устройств и подстанций, производить переключения и подключения в электрических сетях;
разводить огонь в пределах охранных зон;
размещать свалки;
производить работы ударными механизмами, сбрасывать тяжести массой свыше 5 тонн, производить сброс и слив едких и коррозионных веществ и горюче-смазочных материалов;
складировать или размещать хранилища любых, в том числе горюче-смазочных, материалов;
запускать любые летательные аппараты в охранных зонах;
бросать якоря с судов и осуществлять их проход с отданными якорями, цепями, лотами, волокушами и тралами;
осуществлять проход судов с поднятыми стрелами кранов и других механизмов.

Без письменного решения сетевой организации запрещаются:

строительство, капитальный ремонт, реконструкция или снос зданий и сооружений;
горные, взрывные, мелиоративные работы, в том числе связанные с временным затоплением земель;
посадка и вырубка деревьев и кустарников;
дноуглубительные, землечерпальные и погрузочно-разгрузочные работы, добыча рыбы, других водных животных и растений придонными орудиями лова, устройство водопоев, колка и заготовка льда;
земляные работы на глубине более 0,3 метра (на вспахиваемых землях на глубине более 0,45 метра), а также планировка грунта;
полив сельскохозяйственных культур в случае, если высота струи воды может составить свыше 3 метров;
полевые сельскохозяйственные работы с применением сельскохозяйственных машин и оборудования высотой более 4 метров или полевые сельскохозяйственные работы, связанные с вспашкой земли.

Движение большегрузных автомобилей под проводами воздушной линии электропередачи допускается только в транспортном положении, в месте наименьшего провисания проводов, ближе к опоре и под надзором ответственного лица за безопасное производство работ.

Категорически запрещается установка машин под действующими линиями электропередачи.

Нахождение в зоне оборванных проводов может привести к тяжелым последствиям. При соприкосновении с оборванными или провисшими проводами, даже при приближении к лежащему на земле проводу, человек или машина попадает под действие электрического тока. Смертельно опасно не только касаться, но и подходить ближе 8-10 м к лежащему на земле оборванному проводу воздушной линии электропередачи.

При обнаружении висящего или лежащего на земле электрического провода, а также поврежденной опоры нужно немедленно сообщить об этом ближайшему энергопредприятию или по телефону экстренных служб 112.

Наезд на опоры линий электропередачи в результате ДТП — частная причина нарушения электроснабжения в населенных пунктах. Водителю, который повредил опору и скрылся с места ДТП, помимо возмещения ущерба грозит административная ответственность. Автомобилисты, сбившие опоры, могут возместить ущерб и в досудебном порядке: повреждение опор линий электропередачи может быть покрыто за счет страховой суммы по обязательному страхованию автогражданской ответственности.

Информационные материалы

Ограничения, принятые в охранной зоне

Из-за установленного режима безопасности на прилегающей к трубопроводу территории нельзя проводить мероприятия, которые вызывают нарушение целостности грунта.

Охранный участок магистрального нефтепровода

Земельные участки в частном или кооперативном владении, по которым проходит санитарная зона нефтепроводов, не изымаются у владельцев. Землепользователи могут проводить на них сельскохозяйственные или иные работы при условии соблюдения СНиП.

Мероприятия, требующие письменного разрешения эксплуатирующей организации

Для проведения следующих видов работ на санитарно-защитной территории нефтепровода потребуется получить письменное разрешение от представителя нефтетранспортной организации:

Сооружение мелиоративных систем, осушение и орошение участка.
Строительство и монтаж зданий и сооружений.
Устройство стоянок для средств транспорта и сельскохозяйственных машин.
Складирование кормов и удобрений, посадка деревьев или кустарников.
Ловля рыбы, выпас скота.
Производство геологоразведочных и поисковых работ.
Проведение исследований, требующих сооружения скважин, почвенных разрезов или взятия проб грунта с больших глубин.

Санитарная зона магистрали «Транснефть»

Организации, выполняющие указанные виды работ на охранной территории нефтепровода, обязаны соблюдать меры безопасности, обеспечивающие сохранность трубопровода.

Запрещенные мероприятия

Санитарно-защитная зона нефтепровода исключает проведение любых мероприятий, которые могут повредить оборудование или нарушить технику безопасности. К ним относятся:

Демонтаж, повреждение или перенос указателей трасс подземных трубопроводов и сигнальных знаков.
Любое строительство ближе расстояния, указанного в СНиП.
Организовывать слеты, фестивали и другие мероприятия с большим количеством участников.
Устраивать свалки.
Повреждать оборудование нефтепровода, проникать внутрь вспомогательных сооружений, открывать люки колодцев, задвижки и краны.
Разводить огонь.
Складировать строительные и другие материалы, размещать оборудование.

Резервуары

Охранные зоны обязательны для обеспечения сохранности опасных промышленных объектов, экологической безопасности и защиты жизни и здоровья людей. По действующему законодательству границы защитных участков могут пересекаться или накладываться друг на друга.

ОБЯЗАННОСТИ СТРОПАЛЬЩИКА ПРИ ОПУСКАНИИ ГРУЗА

6.1. Перед опусканием груза стропальщик обязан:

предварительно осмотреть место, на которое необходимо опустить груз, и убедиться в невозможности его падения, опрокидывания или сползания;
на место установки груза в случае необходимости предварительно уложить прочные подкладки для удобства извлечения стропов из-под груза;
снимать стропы с груза или крюка лишь после того, как груз будет надежно установлен, а при необходимости и закреплен.

6.2. Стропальщику запрещается устанавливать груз на временные перекрытия, трубы, кабели и в другие места, не предназначенные для укладки груза.

6.3. Стропальщик не должен устанавливать грузы наклонно к стенам зданий, заборам и т.п.

Как защититься от вышек мобильной связи

Не стоит разрушать частный дом, если рядом поставили вышку сотовой связи. Можно принять ряд мер по уменьшению излучения внутри него:

покрыть крышу сверху металлочерепицей или профилем;
установить на окна двойные стеклопакеты;
оштукатурить стены толстым слоем цементного раствора.

Принцип работы

Металл отражает лучи, и попадать внутрь они почти не будут. Каждое стекло в 2,5 раза уменьшает силу излучения.

Обычная бетонная стена гасит магнитное поле, делая его слабее в 30 раз. Оштукатуривая фасад, можно добиться еще большего уменьшения силы излучения и одновременно утеплить строение.

Большое значение для защиты от магнитных и индукционных излучений имеет влажная уборка. Проводя по поверхности мебели, стен, подоконников смоченной в воде салфеткой, человек стирает одновременно пыль и статическое напряжение.

Оно скапливается на всех предметах в разных количествах в зависимости от материала.

В крупных городах нужно требовать от управляющей организации ремонта крыши, замены окон. При подозрении, что фон значительно выше, следует обращаться в Роскомнадзор. Они проведут замеры и в случае нарушений заставят демонтировать оборудование. Заявление можно оставить прямо на сайте организации.

Вред от сотовой вышки очевиден. Даже в Москве, где особенно актуальна проблема жилья, квартира в доме, на крыше которого стоит антенна, на 10–15 % стоит дешевле.

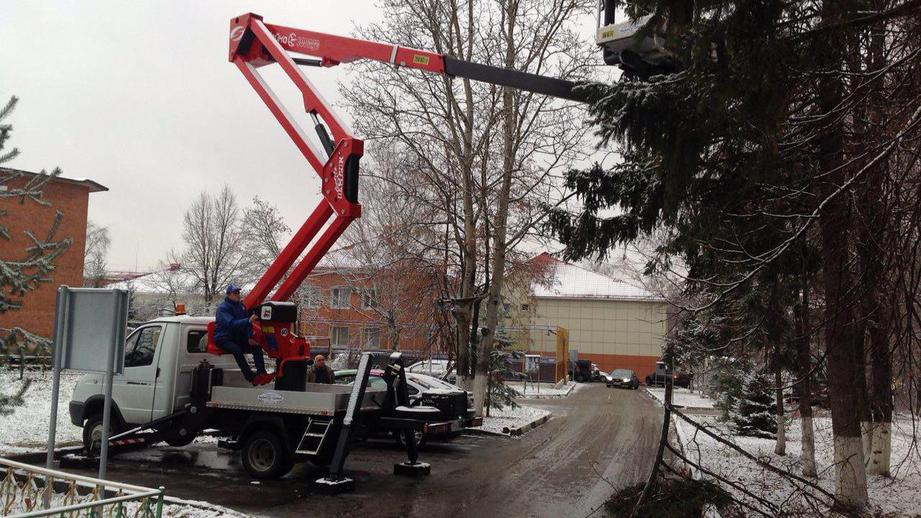

Требования к кандидатам на должность машинист автовышки

Правила техники безопасности, как уже говорилось, играют в каждой из профессий очень важную роль. Так, машинист автогидроподъемника должен быть не моложе восемнадцати лет, прошедший соответственную подготовку. При устройстве в какую-либо организацию, он должен предоставить удостоверение водителя на данный тип технического устройства. Перед проведением самостоятельных процессов, оператор проходит медицинское обследование, которое определяет его пригодность по отношению здоровья и одобряет допуск к работе. Еще кандидат на должность обязан быть обучен безопасным способам и приемам проведения рабочих процессов, а также ознакомлен с инструктажем по охране труда и непосредственно на месте простажирован.

Когда объявляется вакансия, заявки подает огромное количество претендентов. В отделе кадров организации все кандидатуры тщательно изучаются перед тем, как отдать предпочтение какой-то определенной. Для должности водитель автовышки важны такие факторы, как общий водительский стаж, опыт работы на автогидроподъемнике. Как правило, выбирается кандидатура, имеющая солидный стаж как водитель и желательный стаж на подъемнике от пяти лет. В этом случае, чем больше опыта, тем лучше. Исключение составляют люди пенсионного возраста, которых брать на должность многие организации попросту не хотят.

Машинист автовышки и автогидроподъемника может сам выбирать себе подходящие условия среди представленных на рынке труда условий. Здесь играет роль размер оклада, график, стаж по профессии, расположение объектов работы. Вахтовый метод часто предлагается в различных по времени заездок вариантах. Сроки одних вахт могут исчисляться в неделях, других – в месяцах.

Такелажные и стропальные работы – меры обеспечения безопасности при работе рядом с ЛЭП

Данные виды работ предполагают разные ситуации, для которых прописаны свои требования и нормы. Рассмотрим их все по отдельности.

Перемещение груза с находящимися на нем людьми и только людей

Такие перемещения запрещены Правилами устройства грузоподъемных кранов и их эксплуатации.

Манипуляция может быть проведена в порядке исключения, когда выдана инструкция и получено согласование с органами российского Гостехнадзора.

При этом может использоваться только кран мостового типа и должна быть оборудована кабина, которая обеспечит полную безопасность людей. Требования по безопасности кабины разрабатываются отдельно.

Так как мостовые краны являются стационарными (с ограниченным передвижением), их вблизи ЛЭП не используют. А значит, данная манипуляция в рассматриваемой ситуации полностью исключается.

Кран мостового типа

Перемещение груза над строениями, внутри которых находятся люди

Над перекрытиями производственных, служебных и жилых помещений, в которых в данный момент могут находиться люди, перемещение грузов запрещено.

Мероприятие может быть организовано, но только после получения на то разрешения от органов Гостехнадзора, разработки соответствующих мероприятий, обеспечивающие полную безопасность людей и имущества.

Строповка грузов в стесненном пространстве

Кранам приходится работать не только на открытых площадках. Иногда работа выполняется в непосредственной близости от стен, колонн, станков, штабелей, железнодорожных вагонов. Не допускают нахождение людей в зоне между поднимаемым грузом и объектами.

Требование выполняется при подъеме и опускании груза.

Работа крана в непосредственной близости от строящегося дома

Определение опасных зон

Каждый рабочий, находящийся рядом с краном, должен быть проинформирован об опасных зонах, в которых нельзя находиться во время работы крана. Естественно, и крановщик ориентируется на эти зоны:

Между строениями, штабелями, прочими препятствиями и поворотной башней крана должно соблюдаться минимальное расстояние в 1 метр.
Опасными зонами также считаются участки, над которыми идет перемещение грузов. Определяются они как расстояние от крайней точки горизонтально построенной проекции наименьшего наружного габаритного размера груза, или от стены строения с прибавлением наибольшего габаритного размера груза, который падает, и минимального отлета груза в сторону при его падении.

Это все сложно понять при словесном описании, поэтому рассмотрите следующую картинку, на которой все показано наглядно.

Опасные зоны работы крана

Используя эти данные, производится расчет по формуле.

Строповка грузов на высоте

Чтобы обеспечить безопасность персонала и техники при строповке или расстроповке грузов на высоте, необходимо выполнить следующее:

Применяются устройства автоматической и дистанционной строповки грузозахватных устройств.
Рабочие места обеспечиваются всеми необходимыми средствами коллективной и индивидуальной защиты. К таковым относят леса, ограждения, подмостки, страховочные пояса и прочее.
Укрупнительная сборка оборудования и различных конструкций, подъем которых будет осуществляться, выполняется на земле.
Рабочие места, находящиеся на высоте, должны поддерживаться в надлежащем состоянии. На них не должно быть наледи, снега, мусора и посторонних предметов, которые могут помешать работе.

Порядок установления границ охраняемой зоны ЛЭП

Разрешение сетевой организации на осуществление деятельности

При необходимости проведения работ на охранной зоне, проходящей через частный участок ЛЭП, собственнику данной земли необходимо обратиться с письменным заявлением в энергоснабжающую (сетевую) организацию за 15 рабочих дней до начала работ, на которые запрашивается согласование.

Сетевая компания, рассмотрев заявление в течение двух дней, даст заявителю письменный ответ о согласовании или отказе проведения работ в охранной зоне на территории его участка.

Согласование или отказ высылается заявителю посредством факсимильной связи, электронной почты или заказным письмом.

Важно! Строить или производить другие работы на охранной территории ЛЭП без получения согласования от сетевой организации запрещено

Использование сетевой организацией земельного участка в охранной зоне ЛЭП

Порядок использования земельного участка охранной территории ЛЭП сетевой организацией определяется Постановлением Правительства № 160, нормативными документами, строительными нормами и правилами.

Последствия строительства в охранной зоне без решения о согласовании

При строительстве на охранной зоне без разрешения со стороны энергоснабжающей организации собственника ЛЭП виновное лицо (юридическое или физическое) будет привлечено к административной ответственности. При этом виновная сторона должна также произвести снос незаконной постройки.

Как согласовать постройки в охранной зоне

Для того чтобы в охранной зоне ЛЭП, проходящей по частному участку, построить не капитальное здание необходимо:

Подать письменное заявление в сетевую компанию, приложить к заявлению копию проектной документации на постройку. Последний срок подачи данной документации должен быть не позднее, чем за 15 рабочих дней до начала строительства.
Если в соответствии с законодательством возводимое строение не требует составления проектной документации, заявителю необходимо указать размеры и характеристики постройки.

В том случае, если до получения согласования заявитель внес в конструкцию постройки изменение (даже если в результате которого она стала больше всего на один квадратный метр), он должен оповестить об этом письменно сетевую организацию.

Работа крана в охранной зоне ЛЭП

Работа крана на данной территории производится с обязательной выдачей крановщику наряда допуска, с назначением ответственного лица, отвечающего за безопасность производимых работ. При работе под не обесточенными проводами минимальное расстояние от верхней точки стрелы крана в рабочем положении должно быть не менее 1,0 метра. При отклонении от данной нормы возможен воздушный пробой.

Работающий на ремонте ЛЭП кран

При расстоянии от груза или приведенной в рабочее положение стрелы крана до проводов линии более 30 метров наряд допуск не выдается.

Ответственность физических и юридических лиц

Ответственность за соблюдение правил использования охранных территорий линий электропередач, кабельных линий связи, находящихся на землях общего пользования, несут юридические лица, сетевые организации. Если линия электропередач проходит по территории предприятия, государственного учреждения, то ответственность за использование охранной зоны ЛЭП несут его руководитель и главный энергетик.

В случае прохождения линии электропередач по приусадебному участку ответственность за соблюдение правил использования охранной территории несет физическое лицо, которому принадлежит данная земля.

Размер штрафов за нарушение правил использования охранных земель по статье 9.8 КоАП РФ составляет от 500-2000 рублей (для физических и должностных лиц) до 10000-20000 рублей (для юридических лиц).

Электрический ток – опасное явление, поэтому, независимо от того, находится человек на охранной зоне лэп 0,4 или 10 кв, ему необходимо помнить и соблюдать минимальные правила поведения на данной территории. Особенно тщательно должен знать данные правила каждый собственник земельного участка, по которому проходят воздушные и подземные электрические коммуникации – их нарушение может привести как к штрафу, так и более плачевным последствиям для жизни и здоровья.

Основные требования безопасности при работе крана вблизи ЛЭП

В соответствии с п. 115 Федеральных норм и правил в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», утвержденных приказом Ростехнадзора от 12.11.2013 г. № 533 (далее ФНП) установка и работа кранов стрелового типа, кранов-манипуляторов, подъемников (вышек) на расстоянии менее 30 м от крайнего провода воздушной линии электропередачи или воздушной электрической сети напряжением более 50 В осуществляются только по наряду-допуску, определяющему безопасные условия работы. — Каков порядок оформления разрешающих документов, если планируются работы вблизи энергообъектов? — При производстве работ в охранной зоне воздушной линии электропередачи или в пределах разрывов наряд-допуск выдается только при наличии разрешения организации, эксплуатирующей линию электропередачи. Порядок работы кранов стрелового типа, кранов-манипуляторов, подъемников (вышек) вблизи воздушной линии электропередачи, выполненной гибким изолированным кабелем, определяется владельцем линии. Время действия наряда-допуска определяется организацией, его выдавшей.

Наряд-допуск выдается крановщику (машинисту подъемника, оператору) перед началом работы. Сведения о выданных нарядах-допусках должны быть занесены в журнал выдачи нарядов-допусков.

— Каковы основные требования безопасности при работе с ГПМ вблизи ЛЭП? На что необходимо обратить особое внимание при организации и проведении работ с ГПМ вблизи энергообъектов? — Работа кранов стрелового типа, кранов-манипуляторов, подъемников (вышек) вблизи воздушной линии электропередачи должна производиться под непосредственным руководством специалиста, ответственного за безопасное производство работ с применением подъемных сооружений (далее ПС), который должен указать крановщику (машинисту подъемника, оператору) место установки ПС, обеспечить выполнение предусмотренных нарядом-допуском условий работы и сделать запись в вахтенном журнале ПС о разрешении работы. Работа кранов стрелового типа, кранов-манипуляторов под неотключенными контактными проводами городского транспорта должна производиться при соблюдении расстояния между стрелой крана/крана-манипулятора и контактными проводами не менее 1 м при установке ограничителя (упора), не позволяющего уменьшить указанное расстояние при подъеме стрелы

Согласно п. 116 данных ФНП в случаях, когда работы с применением кранов стрелового типа, кранов-манипуля-торов, подъемников (вышек) ведутся на действующих электростанциях, подстанциях и линиях электропередачи, наряд-допуск на работу вблизи находящихся под напряжением проводов и оборудования выдается организацией, эксплуатирующей электростанцию, подстанцию, линию электропередачи. При этом использование ПС допускается только при условии, если расстояние по воздуху от ПС или от его выдвижной или подъемной части, а также от рабочего органа или поднимаемого груза в любом положении до ближайшего провода, находящегося под напряжением, будет не менее указанного в таблице 3 приложения № 2 и таблице 2 приложения № 12 ФНП.

— Кто несет ответственность за проведение работ? — Ответственность за выполнение работ вблизи ЛЭП несет специалист, ответственный за безопасное производство работ с применением подъемных сооружений.

— Кто несет ответственность при выявлении нарушений требований безопасности при ведении работ вблизи энергообъектов? Какие санкции налагаются на правонарушителей? — Ответственность при выявлении нарушений требований промышленной безопасности при выполнении работ с применением подъемных сооружений в зависимости от характера допущенных нарушений несут как юридические, так и должностные лица в соответствии со ст. 9.1 КоАП РФ.

— Какова статистика аварий и несчастных случаев в поднадзорном Управлению регионе, связанных с нарушением требований безопасности при проведении работ с ГПМ вблизи энергообъектов в 2016-2017 гг.? — Аварий и несчастных случаев в поднадзорных Средне-Поволжс-кому управлению Ростехнадзора организациях с нарушением требова-ний промышленной безопасности при проведении работ с ПС вблизи линии электропердачи в 2021 г. и 2017 г. не зарегистрировано.

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

Чтобы сохранить здоровье жильцов строения.
Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

Подобрать для конструкции дома крышу с заземлением,
Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Виды охранных территорий ТП

Постановление Правительства РФ № 160 определяет следующие типы охранных зон вокруг трансформаторных подстанций (ТП). Это земельный надел и воздушное пространство, расстояние до ближайших объектов, противопожарные мероприятия, противошумовая защита.

Чертеж типовой подстанции

Соблюдение защитных предосторожностей предусматривает вариативность в зависимости от типа подстанции (ТП). Кроме этого постановления, при проектировании и строительстве непременно соблюдаются СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». Таблица, представленная ниже, наглядно демонстрирует нормы расстояния в зависимости от проектного класса входного напряжения ТП в кВ

Согласно Постановлению Правительства они равны размерам защитной зоны ВЛ

Таблица, представленная ниже, наглядно демонстрирует нормы расстояния в зависимости от проектного класса входного напряжения ТП в кВ. Согласно Постановлению Правительства они равны размерам защитной зоны ВЛ.

Класс напряжения	Расстояние, в м	Чем определяется
До 1 кВ	Не менее 2 м	ПУЭ
1 кВ, 10 кВ, 20 кВ	10 м – для любых объектов, 5 м – до линий СИП в пределах населенных пунктов	Нормы ПУЭ
35 кВ	Не менее 15 м	ПУЭ
110 кВ	От 20 метров	Нормы ПУЭ
150–220 кВ	От 25 метров	Нормативы ПУЭ
От 300 до 500 кВ	Не менее 30 м	Нормы ПУЭ
750 кВ	40 метров	ПУЭ
1150 кВ	55 м	Нормативы ПУЭ

Нюансы размещения трансформаторных подстанций

Охранная зона подстанции определяется видом и типом электротехнической установки. Эти установки проектируются и сооружаются для снабжения электроэнергией населенных пунктов различного масштаба, промышленных и сельскохозяйственных объектов различной величины и дислокации.

Обозначение защитной зоны ТП на чертеже

В нее входит определенный набор оборудования, обусловленный функциями, для которых она спроектирована.

В комплект подстанции (ПС) включены:

силовой трансформатор (один или несколько) для преобразования получаемого переменного тока в его более безопасный вид;
распределительное устройство, в функции которого входит дифференциация энергии в ТП на потоки для снабжения различных цепей;
автоматы, необходимые для поддержки частоты электротока в ТП на требуемом уровне;
специальные конструкции, разработанные для обеспечения беспроблемной работы трансформаторов и всей электроподстанции по выполнению требуемых функций;
разнообразные вспомогательные сооружения, которые проектировщик считает необходимым для полноценной и безопасной работы трансформаторов и ТП.

Новая ПС в деревне

Охранная зона КТП определяется по охвату территории данным типом трансформаторной подстанции. Например, локальной, для обеспечения объектов, расположенной в непосредственной близости.

Либо местной, для микрорайона или более крупной группы объектов. А также районные (ЦТП), которые преобразовывают и распределяют энергию для определенного населенного пункта.

Санитарная зона от ТП определяется типом сооружения. В частности, столбовым или мачтовым, киосковым, относительно редким открытым или установленным внутри (закрытым).

Трансформаторная будка

Правила установки автокрана для работы

Согласно правилам установки автокрана для работы, площадка должна быть ровной. При необходимости для планировки участка привлекается соответствующая спецтехника. Допустимый уклон площадки составляет 3 градуса. Правила установки автокрана не рекомендуют использовать участки со свеженасыпанным, вязким или сыпучим грунтом. Если другой возможности нет, необходимо убедиться, что грунт выдержит массу автомобильного крана.

Правила установки автокрана для работы предусматривают проверку надежности. Для этого машинист поднимает груз максимальной массы на 5 см от земли и в этом положении отводит стрелу сначала в одну, а затем во вторую сторону. Если в ходе проверки грунт начал проседать, по правилам установки автокрана для работы надо усилить основание бетонными или металлическими плитами. Если невозможно соорудить настил, придется выбирать другое место для установки крана.

Правила установки автокрана на краю

Иногда приходится работать на автомобильном кране вблизи ямы или канавы. Для таких ситуаций правила установки автокрана для работы предусматривают необходимый отступ от края, величина которого зависит от типа почвы.

Важно: расстояние считается от кромки откоса до ближайшей точки крана, включая выносные опоры. Правила установки автокрана для работы возле канав и откосов приведены в таблице ниже

Правила установки автокрана для работы возле канав и откосов приведены в таблице ниже.

Тип почвы	Величина отступа от края, м
Глубина ямы или канавы 1 м
Гравий, песок, щебень	1,5
Смесь глины с песком	1,25
Глинистая почва или осадочная горная порода	1
Глубина ямы или канавы 2 м
Гравий, песок, щебень	3
Смесь глины с песком	2,4
Глинистая почва	1,5
Осадочная горная порода	2
Глубина ямы или канавы 3 м
Гравий, песок, щебень	4
Смесь глины с песком	3,6
Глинистая почва	1,75
Осадочная горная порода	2,5
Глубина ямы или канавы 4 м
Гравий, песок, щебень	5
Смесь глины с песком	4,4
Глинистая почва	2
Осадочная горная порода	3
Глубина ямы или канавы 5 м
Гравий, песок, щебень	6
Смесь глины с песком	5,3
Глинистая почва	2,25
Осадочная горная порода	3,5

Изменение норм, которое запланировано в России

По сообщениям ТАСС, с 2021 года расчет норматива теплового расхода будет зависеть от этажности. Новую систему планировалось внедрить в 2021 году, однако, по требованию членов комитета Государственной Думы проект перенесли на 2021 год. Согласно новому распорядку норма Гкал устанавливается в зависимости от следующих условий:

материал дома: кирпич, камень, бетон, дерево;
год постройки: до 1999 года, после 1999 года;
этажность.

Согласно разъяснениям пресс-службы Минстроя России, применение новых условий расчета будет правом региональных властей, но не обязанностью. По состоянию на 2021 год новый распорядок законодательно не регламентирован, но уже применяется в субъектах РФ, например, в Красноярске (постановление Правительства Красноярского края № 137-п).
