Использование программ для расчета освещения

Создание сложных моделей

Если же вас интересуют более сложные программы для расчета и моделирования освещения, тогда рекомендуем использовать одну из перечисленных ниже.

Dialux. Несомненный лидер среди программ для светотехнических расчетов, а также проектирования систем внутреннего и уличного освещения. Этот программный продукт подойдет не только домашним электрикам, но и профессионалам в области моделирования и монтажа осветительных систем (в том числе, дизайнерам интерьера). Из основных функций Dialux хотелось бы выделить:

  1. Расчет искусственной и естественной освещенности.
  2. Проектирование комнат, уличной территории, производственных помещений, дорог, спортивных площадок (даже стадионов) и т.д.
  3. Учет множества факторов, влияющих на расчетные работы (форма и расположение мебели, погодные условия, цвет и текстура внутренней отделки помещений, геометрия и многое другое).
  4. На основании исходных данных и выбора подходящего светотехнического оборудования строятся различные графики, таблицы, 3d модели и даже видеоролики.
  5. Возможность работы с любыми файлами в формате .dwg и .dxf.

При этом всем программа Dialux для расчета освещения является абсолютно бесплатной и русифицированной. К тому же, в ней предусмотрен встроенный помощник, благодаря которому разобраться с возможностями программного продукта будет еще проще! В общем, на сегодняшний день Dialux считается лучшей и наиболее распространенной программой для светотехнических расчетов и проектирования внутренних и наружных систем освещения.

Предлагаем вам ознакомиться с интерфейсом Dialux и примерами готовых проектов:

Также рекомендуем просмотреть видео, в котором наглядно показывается, как работать с данным программным продуктом:

Из остальных, менее популярных, однако все же достаточно многофункциональных утилит хотелось бы порекомендовать следующие:

  • CalcuLuX (от одного из лучших производителей светодиодных ламп, компании Philips).
  • Ulysse (от компании Schreder).
  • NanoCAD Электро.
  • Europic 9.
  • КОМПАС. Электроснабжение: ЭС/ЭМ. Это приложение поможет не только выполнить светотехнические расчетные работы, но и станет отличной программой для составления электрических схем (в том числе и по части электроснабжения).

Вот мы и предоставили самые лучшие программы для расчета и проектирования освещения

Выберите подходящий вариант из нашего ТОП-10 и сэкономьте собственное время на что-нибудь более важное, нежели расчетные работы

Будет полезно прочитать:

  • Как рассчитать количество светильников на комнату
  • Программы для расчета сечения кабеля
  • Нормы освещенности жилых помещений

https://samelectrik.ru/

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

  • автоматизированную нумерацию проводов;
  • повторное применение нарисованных цепей;
  • библиотеки с графическими обозначениями типовых компонентов;
  • проверку работоспособности.

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

  • отчеты с результатами вычислений;
  • кабельный журнал;
  • схемы электропроводки;
  • планы размещения оборудования;
  • спецификации комплектующих.

Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Eagle

Этот программный продукт создан для автоматизации рисования электронных схем и печатных плат. Даже в платной версии отсутствует русификация. Есть специализированные сборки для инсталляции на ПК, работающие под управлением Windows и Linux.

Эльф

Программный комплекс для профессиональной разработки электротехнической проектной документации. С помощью специализированных моделей можно подготовить:

  • чертеж с закладкой труб для кабельной трассы;
  • план размещения выключателей в щите с учетом размеров изделий;
  • расчет длины проводки;
  • монтажную схему светильников.

Распределенный по группам отчет с нагрузками можно вывести на печать или сохранить в файле для хранения и экспорта.

Программа Dialux


Скриншот программы «Dialux» Это один из наиболее популярных софтов, используемых как новичками, так и профессиональными проектировщиками освещения.

Преимуществом этой программы для расчета искусственного освещения является наличие русифицированной версии, относительная простота использования и наличие бесплатной версии. Впервые ее выпустили еще в 1994 году, и с тех пор утилита претерпела множество доработок и инноваций. Что позволило учитывать все международные стандарты и большое количество устройств внутреннего и наружного освещения от разных производителей.

Следует отметить, что программа Диалюкс обладает довольно широким функционалом, в котором может запутаться неискушенный проектировщик. Поэтому для выполнения расчетов в меню предусмотрен помощник, значительно упрощающий знакомство и работу с Dialux при проектировании освещения.

Она включает в себя такие направления расчета:

  • Расчет рабочих процессов всевозможных осветительных приборов – светодиодных ламп, ламп накаливания, люминесцентных и т.д.
  • Проектирование электрического освещения в комнатах с учетом их размеров, наличия мебели, оборудования и других элементов интерьера.
  • Планирование освещения открытых территорий во дворах, на улицах, скверах, парках и т.д., с учетом направления отражателя и климатических условий.
  • Построение трехмерных моделей, схем, формирование отчетов, сбор данных в таблицы. Можно сформировать отчет как о уровне освещенности, так и о потребляемой мощности на внутреннее освещение.

Программа Dialux позволяет учитывать довольно большой спектр факторов, влияющих на результат моделирования освещения – от тени, отбрасываемые предметами, до типа светильников с учетом производителя. Для начинающих существует упрощенная версия Dialux – Light, делающая работу в программе легче и понятнее.

Критерии выбора программы

Чтобы выбрать подходящий конструктор для разработки дизайн-проекта, необходимо уточнить задачи, которые нужно решить. Параметрами выбора могут служить следующие критерии:

  • Вам необходимо само трехмерное изображение дома (бани, гаража), или вы хотите увидеть его в прилегающем ландшафте, в окружении беседки, террасы бассейна.
  • Наличие готовых библиотек строительных и отделочных материалов, предметов интерьера, светотехники. Наличие тем по ландшафтному дизайну.
  • Уровень детализации 3D-модели.
  • Возможность визуализации различных конфигураций с выбором стройматов.
  • Точность передачи размеров и возможность их нанесения на макет.
  • Необходимость составления сметы.
  • Возможность сохранения макета в облаке.

Визуализация макета с проработкой тенейИсточник houzz.com

Скачиваем и устанавливаем программу

Ничего сложного в загрузке и установке программы для расчета электрических цепей нет. Два этапа, подразумевающих по несколько коротких шагов для вас пройдут без проблем, благодаря наличию пошаговой инструкции.

Скачиваем Электрик

Изначально нам нужно скачать, а также установить программу для работы с электрическими схемами. Делается это примерно так:

  1. Мы переходим немного ниже и жмем кнопку, которая позволит бесплатно скачать наше приложение.
  2. Дожидаемся завершения загрузки и распаковываем архив с программой.
  3. Устанавливаем наш набор инструментов и закрываем инсталлятор.

Теперь давайте разбираться, как пользоваться этим софтом.

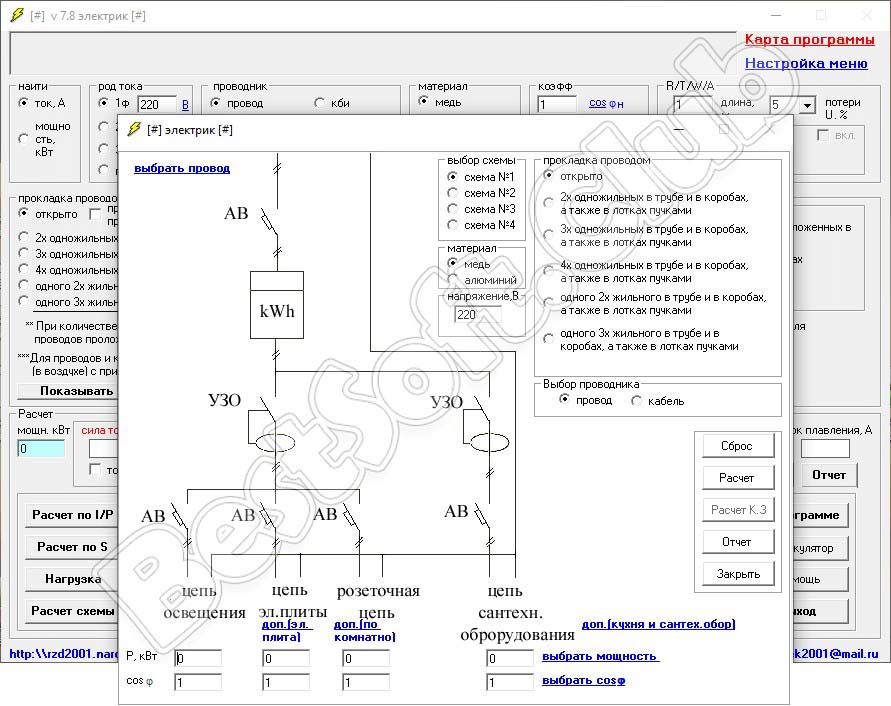

Как пользоваться

В принципе, в процессе работы с программой Электрик нет ничего сложного. В зависимости от цели, которую вы для себя поставите, мы просто жмем кнопку того или иного инструмента, а потом вводите параметры, необходимые для расчета цепи. Например, для того чтобы рассчитать электропроводку, необходимую для прокладки в квартире, придерживаемся следующего алгоритма:

  1. Запускаем нашу программу и жмем кнопку с надписью «Квартира».
  2. Выбираем подходящую для себя конфигурацию, кликнув по «Выбор схемы».
  3. Обязательно указываем материал, из которого будут состоять провода, подбираемые для прокладки в данном помещении.
  4. После этого настраиваем параметр «Прокладка провода», переключая триггер в то или иное положение.
  5. Когда подготовка будет завершена мы можем нажать ту или иную кнопку, и таким образом запустить тест на короткое замыкание, проверить силу тока на различных участках цепи, определить мощность на них же и так далее.

Если квартира, в которой прокладывают кабель обладает большим количеством комнат, нежели одна, при помощи текстового поля установите нужное значение. В результате программа автоматически рассчитает, какие нужны кабеля, каково должно быть их сечение и другие параметры, которыми должен владеть электрик, занимающийся проводкой.

Пример работы в программе «Электрик»

Самое простое, что может сделать эта программа, — это помочь рассчитать количество проводов, необходимых для замены проводки в комнате. Режим счета активируется из главного окна программы по нажатию на кнопку «метраж», после чего открывается окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж размерными метками, и рядом с каждым из них есть окно для ввода числовых значений. Для расчетов вам потребуются следующие данные: длина, ширина и высота помещения, количество розеток и их высота от пола, количество необходимых для них осветительных приборов и выключателей.

Когда все данные занесены в соответствующие ячейки, программа сразу показывает готовый результат, к которому вы можете вручную добавить определенный объем резервной копии отснятого материала.

Наглядно весь процесс расчета на видео:

Как правильно выбрать светильник?

Освещенность — это количество светового потока нужного для освещения 1 кв. м помещения. Измеряют ее в Люксах. Существуют нормы освещенности для жилых и рабочих помещений. Используя их и различные вспомогательные таблицы довольно просто вычислить необходимого количество света для того или иного помещения.

Для расчета существуют специальные программы онлайн. Интерфейс таких программ довольно прост и понятен. В соответствующих полях задаются следующие параметры:

  • Размеры помещения;
  • Размеры освещаемой поверхности. Ее высоту можно найти в нормах освещения. Обычно для пола это 0, а высота рабочего стола 0,8 м;
  • Приблизительный коэффициент отражения света от поверхности. Не страшно если неизвестны точно их цифровые значения. Можно ориентироваться на указанную яркость фона;
  • Выбирается тип светильника и количество ламп в нем. Обычно при выборе светильника можно узнать и лампы доступные именно для него;
  • Из списка выбирается категория помещения, и программа автоматически выдает норму освещенности.

Важен световой поток и коэффициент запаса ламп. Он учитывает старение осветительных приборов и их запыление. Выбирают его исходя из норм освещения. Для ламп накаливания в нашей стране это 1.2, а для разрядных – 1.4.

Существуют исключения для помещений, где особенно пыльно. В таких случаях берется более высокий коэффициент запаса. Полученный результат обычно можно распечатать на принтере.

Существуют калькуляторы для расчета ламп накаливания и галогенных или элементов. Они помогут вычислить, сколько требуется источников освещения в том или ином помещении.

Немного о лампах

Оптимальным для человека является естественный свет. Чтобы приблизить искусственное освещение к естественному нужно тщательно подобрать источники света их мощность. Здесь учитывается много факторов, в том числе и условия в помещении.

Существует несколько видов искусственного освещения:

  1. Общее применяется для освещения комнаты или офиса в целом;
  2. Функциональный вариант нужен, чтобы обеспечить свет на рабочей поверхности, например, на кухонном или письменном столе, на станке. Им можно разделять комнату на зоны;
  3. Акцентированный свет используют для подсветки, создания определенной атмосферы в комнате, для визуальных эффектов. Здесь обычно применяют светодиодные конструкции;
  4. Комбинированное освещение обычно используется при особых требованиях. Когда необходима точность работ.

Чтобы сделать расчет освещенности правильно лучше воспользоваться специальной программой в интернете. С ее помощью легко подобрать оптимальный вариант для конкретной комнаты или офиса.

Простейшие светотехнические расчеты

Сначала разберем те программы, благодаря которым можно быстро рассчитать количество светильников на комнату исходя из заданного уровня освещенности и выбранной мощности ламп.

Одним из лучших для таких операций является онлайн калькулятор для расчета освещенности от компании Световые технологии. Все что вам нужно – заполнить форму на сайте и выбрать подходящий тип светильников, после чего появится кнопка «рассчитать», при нажатии на которую вы получите точный результат. Действительно бесплатная и простая в использовании программа для расчета освещения в квартире, доме либо производственном помещении. Интерфейс интуитивно понятен, что видно на картинке:

Альтернативное решение – скачать программу «Формула света», в которой также можно быстро произвести расчет освещения

Функции аналогичны, единственное – немного отличается интерфейс, но это не так уж и важно. Все равно форма для заполнения исходных данных понятная и предельно простая

Если же вам нужно рассчитать мощность лампочек, зная количество светильников, то можете воспользоваться нашим простым онлайн-калькулятором для расчета освещения в комнате. Таблица, в которую нужно вносить значения, также имеет понятный интерфейс.

Кстати, весьма функциональным приложением на андроид для таких же целей является Lighting Calculations Pro V1.1.6. С его помощью вы сможете выполнять расчеты даже на планшете. Единственный минус – приложение на английском.

Planner 5D

Это приложение почти полностью повторяет полноценную программу. Есть функция создания подробного плана комнаты или дизайна участка, можно спроектировать бассейн, фасад дома и такие функциональные элементы, как окна, лестницы, перегородки, дизайн штор.

В помощь пользователю богатый каталог различных объектов: от мебели и предметов до текстуры и оттенков.

Графика формата 3D завораживает. Получившийся интерьер выглядит очень реалистично. Можно даже воссоздать интерьер квартиры или дома из кинофильма. Интересная функция, вы не находите?

Почему светотехнический расчет так важен?

Значительную часть информации человек получает через органы зрения, следовательно, хороший и правильный свет необходим всегда. Если освещенность рабочего места или иного пространства недостаточная, то зрительные возможности человека ухудшаются. Даже большая мощность светодиодной лампы при ее неправильном использовании не даст желаемого эффекта. Этот факт негативно влияет на нервную систему, приводя к усталости, оборачивается сниженной мощностью всего производственного процесса и даже может привести к несчастным случаям на предприятии.

Уровень освещенности определяется при помощи специальных приборов, имеющих название фотометры или люксметры. Данные приборы показывают фактические значения освещения. Далее полученные данные должны быть сопоставлены с регламентными показателями, например, светодиодного освещения. Для того чтобы эти значения были идеальными и требуется предварительное проектирование, как отдельных элементов помещений, так и системы в целом. Неправильное свечение приводит к развитию близорукости, появлению головных болей, ухудшению памяти, не говоря уже о простом дискомфорте.

Какие имеются более сложные программы

Существуют многообразные разработки для проектирования освещения.

Dialux

Лидирующей программой светотехнических расчётов внутридомового и наружного освещения может являться Dialux. Разработана она высококлассными специалистами из Германии. Будет интересна дизайнерам, специалистам, занимающимся моделированием и монтажом софитов.

Проектирование освещения в программе Dialux

Основные функции:

проведение расчётов в искусственном и естественном освещении;
проектировка жилых помещений и домов, прилегающей к дому территории ландшафтного проекта земельного участка, больших спортплощадок и др.;
обращается внимание на многие обстоятельства, оказывающие влияние на расчёт;
оформление графиков, таблиц, 3d моделей, видеороликов;
вероятность создания пакета в форматах dwg и dxf.

В результате, полученном в виде трёхмерного изображения, можно увидеть все несоответствия и легко удалить их. Нужно отметить, что программа для светотехнического расчёта Dialux, представляет собой совершенно бесплатный русифицированный вариант. В ней существует своеобразный помощник, который делает работу ещё проще. Даже новичкам она под силу. Готовые шаблонные решения могут помочь создать лично разработанный, исключительный проект. Создание освещения в программе Dialux.

Внешнее освещение

С помощью данной программы возможен расчёт наружного освещения, который включает нужные нормы для различных видов осветительных приборов. Для этого предусмотрен справочник-помощник. Принцип многослойности позволит правильно выбрать осветительные точки на различных ступенях. Руководство содействует подборку особо эффективных осветительных систем с высоким КПД и низким расходом энергии.

Некоторые известные компании, производящие осветительные приборы, советуют бесплатно брать с сервера подключённые устройства и встраивать их в программу. В связи с этим происходит формирование актуальных баз, которые имеются у производителей светильников.

Планировка потолка и схема потолочного освещения

Получается лёгкий расчёт числа и мощности приборов для выбранного владения, отвечающий потенциалу изготовителя.

CalcuLuX 7500 от Philips Lighting

Здесь находятся проекты, разработанные компанией Philips Lighting – одного из ведущих производителей светотехнического оборудования. Сюда включены приложения, направленные на расчёт освещённости различных типов площади:

  • CLXArea – спортивные площадки и сооружения;
  • CLXRoad и Road Wizard – дорожное освещение.

Система разработана практически для обслуживания дорог и объектов промышленности. Взаимодействует с другими разработчиками.

NanoCAD Электро

Компания «Нанософт» создала продукцию, предназначенную для разработки проектов:

  • силового светового электрооборудования;
  • уличного освещения;
  • внутреннего освещения объектов промышленного и гражданского характера.

Данный проект позволит быстро и точно:

  • произвести светотехнические и электротехнические расчёты;
  • правильно спроектировать кабельную раскладку и выбрать нужный кабель;
  • создать план местоположения оснащённости;
  • построить схему электросети дома;
  • сформировать нужные документы.

В программе имеется многообразие продуктивных опций. Наличие собственного графического ядра и возможностей разных настроек позволит создавать исключительные проекты, соотносящиеся с характером площади и стандартами производства. Расчёт освещения нужен в целях комфортного времяпрепровождения на рабочем месте или в домашних условиях. Неправильно падающий свет оказывает вредное влияние на зрение. Это способствует высокой утомляемости и психологическому дискомфорту. Вот почему необходимо верно проектировать освещение.

Электроснабжение: ЭС/ЭМ


Скриншот из программы «Электроснабжение» Такая программа позволяет выполнить расчет освещения с учетом мощности ламп, светильников и прочего оборудования для получения нужного уровня освещенности на какой-либо поверхности.

В виду того, что софт разработан , в ней можно не только спроектировать монтаж освещения в любом месте, но и рисовать схемы электроснабжения, карты освещенности для уличного освещения и т.д. Такие схемы удобно применять в паспортах оборудования, в готовых проектах и при оформлении другой технической документации для устройств искусственной освещенности.

Ссылка на сайт: https://kompas.ru/kompas-3d/application/construction/es-em/

Модель Ламберта

Невозможно пройти мимо «классики» — модели Ламберта, одной из самых простых и самых легких моделей с точки зрения сложности вычисления. Подробно обсуждалась в основах освещения, поэтому демонстрирую только код и результат:

Вершинный шейдер:

attribute vec3 aVertexPosition; attribute vec3 aVertexNormal; uniform mat4 uMVMatrix; uniform mat4 uPMatrix; uniform mat3 uNMatrix; varying vec4 vVertex; varying vec3 vNormal; void main(void) { // рассчитываем нормаль и положение вершины с учетом трансформаций vNormal = normalize(uNMatrix * aVertexNormal); vVertex = uMVMatrix * vec4(aVertexPosition, 1.0); gl_Position = uPMatrix * vVertex; }

Фрагментный шейдер:

uniform vec3 uColor; varying vec4 vVertex; varying vec3 vNormal; uniform mat4 uLightMatrix; uniform vec3 uPointLightLocation; void main(void) { // получаем вектор направления освещения vec4 lightLocation = uLightMatrix * vec4(uPointLightLocation, 1.0); vec3 lightDirection = lightLocation.xyz — vVertex.xyz; // нормализованный вектор направления освещения vec3 L = normalize(lightDirection); // нормализуем нормаль, переданную из вершинного шейдера vec3 N = normalize(vNormal); // находим силу света по Ламберту float lambertComponent = max(dot(N, -L), 0.0); // получаем итоговый цвет из цвета объекта и освещения vec3 diffuseLight = uColor * lambertComponent; gl_FragColor = vec4(diffuseLight, 1.0); }

Результат:

Расчеты освещения


Расчет освещения Представляет собой мобильное приложение с довольно обширным функционалом по вычислению параметров освещения. Позволяет определить суммарный поток, яркость, уровень освещенности на полу, перевести единицы измерения, конвертировать электрические величины. Несмотря на мобильность данная программа является отличным подспорьем для проектировщиков, постоянно находящихся на стройке или объекте, где доступ к ПК отсутствует. Это бесплатный софт, но за его использование придется мириться с рекламой.

Ссылка на приложение: https://play.google.com/store/apps/details?id=it.Ettore.calcoliilluminotecnici

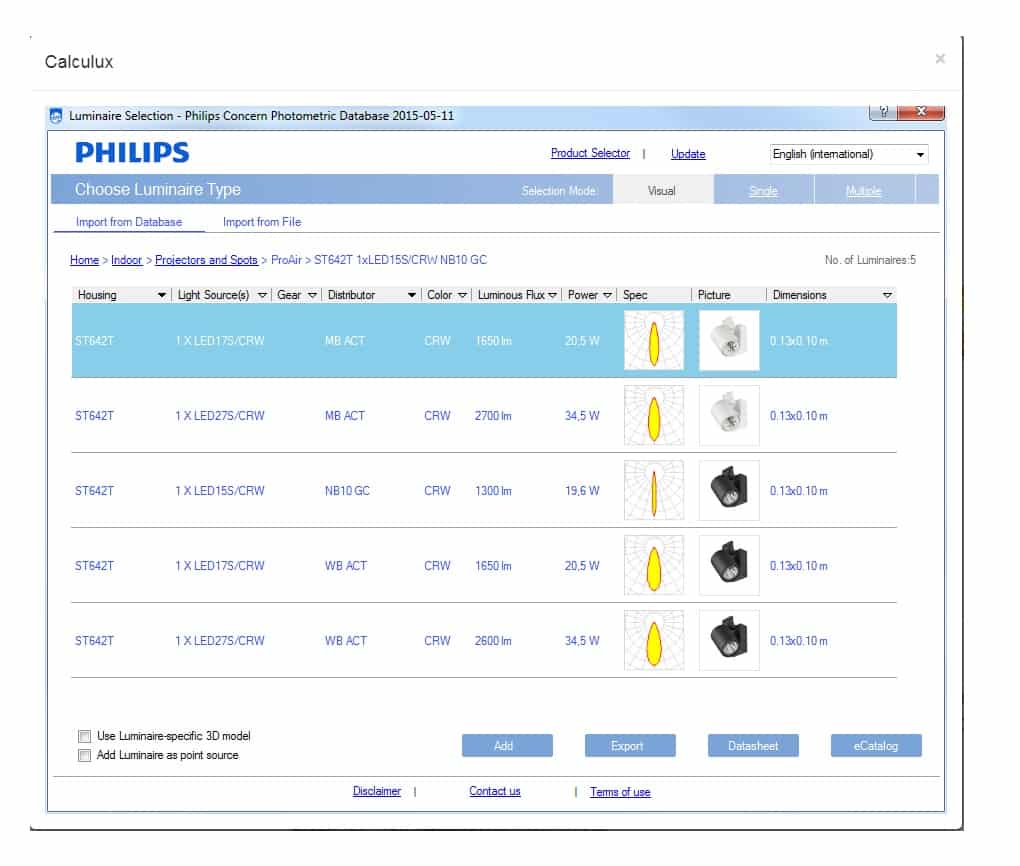

CalcuLuX


Программа CalcuLuX Узконаправленная программа для расчета освещения разработанная компанией Philips. Позволяет собирать модель будущего объекта в специальном трехмерном конструкторе. Благодаря узкой специализации исключительно на освещении, в утилите представлен широкий выбор эффектов и вариантов воздействия конструктивных элементов на световой поток (блики, препятствия, рассеивание и т.д.). Большой упор в плане оборудования здесь сделан на продукцию компании Филипс.

В функциональном арсенале присутствует возможность задавать как горизонтальное или вертикальное положение светильника, так и его ориентацию в пространстве. Причем для каждого осветительного прибора индивидуально с помощью мыши, что значительно ускоряет процесс работы в программе. Также в программе вы найдете ряд уже готовых шаблонов под различные объекты.

Формула света


Формула света Это узконаправленная программа для проектирования световых эффектов, которая позволяет смоделировать работу осветительного оборудования в каких-либо помещениях. В сравнении со сложными многофункциональными конструкторами она отличается простотой в использовании – вы можете выполнить все операции без прохождения обучения или каких-либо курсов.

Для этого вам достаточно внести соответствующие данные в поля программы:

  • Габариты комнаты (длину, ширину, высоту и рабочую плоскость);
  • Тип светильника и установленной в нем лампы (светодиодное освещение, газоразрядное и т.д.);
  • Степень отражения потолочного покрытия;
  • Стандарты и нормы освещенности.

Возникновение файлов фотометрических данных

Полтора десятка лет назад мало кто даже из специалистов слышал такое название – ФФД (файл фотометрических данных), и для этого имелся целый ряд причин:

  • Специалисты предпочитали при проведении светотехнических расчетов пользоваться специальными справочниками, напечатанными на бумажных носителях и собранные в каталоги.
  • Производители были мало заинтересованы в создании файлов в связи с низкой конкуренцией и малой востребованностью.
  • Программное обеспечение для работы с ФФС требовало на тот момент специальных знаний.
  • Компьютерной техникой и программным обеспечением были оснащены далеко не все рабочие места проектировщиков.

Прошло время и на сегодняшний день сложились все возможности для проведения светотехнического расчета и компьютерного моделирования оснащения оптическими световыми приборами помещения любой сложности, а световая техника на основе светодиодов настолько шагнула вперед, что провести светотехнический расчет без применения компьютерных программ практически невозможно. По большей части это замечание касается промышленных объектов, спортивных и развлекательных комплексов, торговых центров.

Время показало, что самыми востребованными и общепринятыми среди файлов стандартных размеров стали ies-файлы

ФФД содержит данные о концентрации светового излучения светодиодного светильника, записанные по определенному стандарту с применением форматирования. В общем ряду выделяются широким распространением ies-файлы, по сути, они являются хранилищем данных, позволяющих производить грамотный расчет светового оборудования и компьютерное моделирование пространств 3D. Данный формат был представлен американскими специалистами и поддерживается почти всеми софтами по расчету искусственного освещения.

Файл содержит записи информативного характера по геометрическому распределению светового излучения источником и содержит сведения по интенсивности источника света, привязанную к точкам сферической сетки.

Скачать ies-файл

для конкретного светодиодного светильника на нашем сайте можно на карточке товара в один клик, расположение – нижний левый угол карточки.

Просмотреть содержание файла можно при помощи бесплатной программы IES Viewer или любого другого программного обеспечения, поддерживающего данный формат файлов.

Ulysse


Программа Ulysse Эта программа также позволяет осуществлять расчет систем освещения. Широко применяется для светотехнического расчета для различных объектов. Также представляет в распоряжение пользователя достаточно интересный набор инструментов для производства вычислений уличного освещения и других светотехнических параметров. Хорошим преимуществом этой программы является возможность учета естественного освещения, его влияния на результат в целом по периметру комнаты или территории.

Этот программный продукт представлен компанией Schreder, сегодня он уже претерпел немало доработок и может похвастаться довольно точными расчетами.

Программа Dialux

Это один из наиболее популярных софтов, используемых как новичками, так и профессиональными проектировщиками освещения.

Преимуществом этой программы для расчета искусственного освещения является наличие русифицированной версии, относительная простота использования и наличие бесплатной версии. Впервые ее выпустили еще в 1994 году, и с тех пор утилита претерпела множество доработок и инноваций. Что позволило учитывать все международные стандарты и большое количество устройств внутреннего и наружного освещения от разных производителей.

Следует отметить, что программа Диалюкс обладает довольно широким функционалом, в котором может запутаться неискушенный проектировщик. Поэтому для выполнения расчетов в меню предусмотрен помощник, значительно упрощающий знакомство и работу с Dialux при проектировании освещения.

Она включает в себя такие направления расчета:

  • Расчет рабочих процессов всевозможных осветительных приборов – светодиодных ламп, ламп накаливания, люминесцентных и т.д.
  • Проектирование электрического освещения в комнатах с учетом их размеров, наличия мебели, оборудования и других элементов интерьера.
  • Планирование освещения открытых территорий во дворах, на улицах, скверах, парках и т.д., с учетом направления отражателя и климатических условий.
  • Построение трехмерных моделей, схем, формирование отчетов, сбор данных в таблицы. Можно сформировать отчет как о уровне освещенности, так и о потребляемой мощности на внутреннее освещение.

Программа Dialux позволяет учитывать довольно большой спектр факторов, влияющих на результат моделирования освещения – от тени, отбрасываемые предметами, до типа светильников с учетом производителя. Для начинающих существует упрощенная версия Dialux – Light, делающая работу в программе легче и понятнее.

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.

Предыдущая
РазноеЧто такое электроустановка?
Следующая
РазноеЧто такое термоусадочная трубка, её виды, назначение, технические характеристики

Рейтинг
( Пока оценок нет )
Аватар
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Tsk-service
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
