Программы для расчета лестницы на второй этаж

Программы для проектирования по технологии BIM

Концепция проектирования по технологии BIM появилась относительно недавно, а теперь активно внедряется при мощнейшей поддержке государства. Суть технологии в том, что бы в модель содержала полную информацию о здании, начиная с подготовительных работ, конструкций, коммуникаций и кончая периодом обслуживания и эксплуатации объекта. Одни эту технологию ругают, другие хвалят. А причина очень простая, чем крупнее объект, тем целесообразнее использовать технологию BIM. Если проектировать ларьки, небольшие магазинчики, частные коттеджи, то применение этой технологии не принесет много пользы и чем меньше объект, тем бессмысленней применять эту технологию. И наоборот, чем крупнее объект, тем больший эффект принесет применение этой технологии BIM, особенно при строительстве крупных уникальных зданий и сооружений с большим сроком возведения и эксплуатации.

Описание онлайн 3D-конструктора лестницы и принцип работы

Создать проект лестницы, да еще и в 3D формате, на первый взгляд, обычному пользователю просто нереально, так как многие люди считают, что создание лестниц в каких-либо программах, в том числе и на разных ресурсах, это чрезвычайно трудная задача, которая доступна только лишь профессионалам.

Онлайн 3D-конструктор позволяет подобрать цвет и форму будущей лестницы

Однако, это не совсем так, любой достаточно умелый пользователь компьютера способен самостоятельно выполнить конструирование лестницы со всеми расчетами:

Разные сервисы работают по основным схемам, для создания проекта, следует в нужные поля ввести такие данные, как длину марша, высоту и ширину ступеней, и тип материала, из которого планируется впоследствии сделать лестницу.
Также в таких конструкторах можно сразу же задать такие параметры, как цвет, не только самой лестницы, но и отдельных элементов, какие планируются декоративные элементы в оформлении всей конструкции.
Если требуется не только спроектировать лестницу в 3D, но и рассчитать количество ступеней, их высоту, подобрать наиболее оптимальный уклон, посчитать приблизительные затраты на строительство лестницы, то в этом случае, лучше воспользоваться профессиональными утилитами.

Достаточно просто попробовать поработать в таких утилитах небольшое количество времени, и станет все просто и понятно, и постепенно можно совершенствовать полученные знания и умения, и создавать с каждым разом все более хорошие модели лестниц. Постепенно человек выберет наиболее удобную программу для работы и создания проектов лестниц.

Размер ступеней.

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Программы для расчета лестниц

В строительстве различных объектов часто используются разнообразные лестницы, служащие для переходов между этажами. Их расчет необходимо делать еще заранее, на стадии составления плана работ и подсчета сметы. Осуществить процесс можно с помощью специальных программ, функциональность которых позволяет выполнить все действия значительно быстрее, чем вручную. Ниже мы рассмотрим список самых популярных и наиболее подходящих представителей подобного софта.

AutoCAD

Практически все пользователи, которые хоть раз интересовались проектированием на компьютере, слышали об AutoCAD. Она была сделана компанией AutoDesk – одной из самых популярных студий по разработке ПО для моделирования и проектирования в различных областях деятельности. В AutoCAD присутствует большое количество инструментов, позволяющих выполнить черчение, моделирование и визуализацию.

Эта программа, конечно, не заточена конкретно под расчет лестниц, однако ее функциональность позволяет сделать это быстро и правильно. Например, вы можете нарисовать необходимый объект, а потом сразу же придать ему форму и посмотреть, как бы выглядел он в трехмерном режиме. Изначально AutoCAD покажется сложным неопытным пользователям, однако к интерфейсу быстро привыкаешь, а большинство функций интуитивно понятны.

3ds Max

3ds Max также была разработана компанией AutoDesk, только ее основное предназначение – выполнение трехмерного моделирования объектов и их визуализация. Потенциал данного софта практически неограничен, вы можете воплощать в нем любые свои идеи, достаточно лишь быть хорошо ознакомленным с управлением и иметь необходимый багаж знаний для комфортной работы.

3ds Max поможет выполнить расчет лестниц, однако процесс будет осуществляться здесь немного иначе, чем в аналогах, представленных в нашей статье. Как говорилось выше, в программе комфортнее всего будет моделировать трехмерные объекты, но встроенных инструментов и функций вполне достаточно, чтобы осуществить чертеж лестниц.

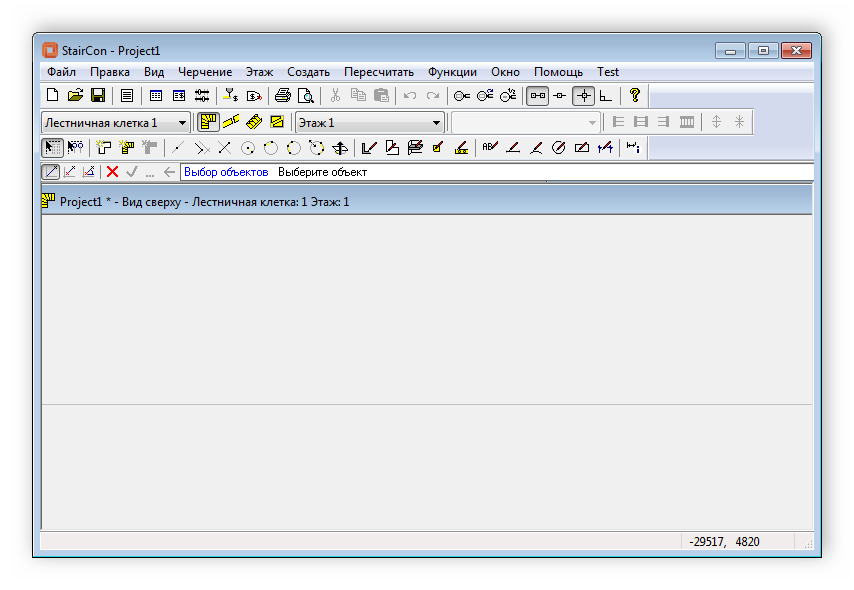

StairCon

Вот мы и добрались до ПО, функциональность которого сосредоточена конкретно на выполнении расчета лестниц. StairCon позволяет сначала выполнить ввод необходимых данных, обозначить характеристики объекта, габариты и указать используемый для постройки и отделки материал. Далее пользователь переходит уже к проектированию в рабочей области программы. Доступно добавление стен, столбов и помостов по заранее заданным параметрам.

Особое внимание хочется уделить объекту «Межэтажный проем». Добавив его на проект, вы обеспечиваете себе доступ к постройке лестницы, например, для перехода на второй этаж

В StairCon встроен русский язык интерфейса, она проста в управлении и присутствует возможность выполнить гибкую настройку рабочей области. ПО распространяется платно, однако на официальном сайте к скачиванию доступна ознакомительная версия.

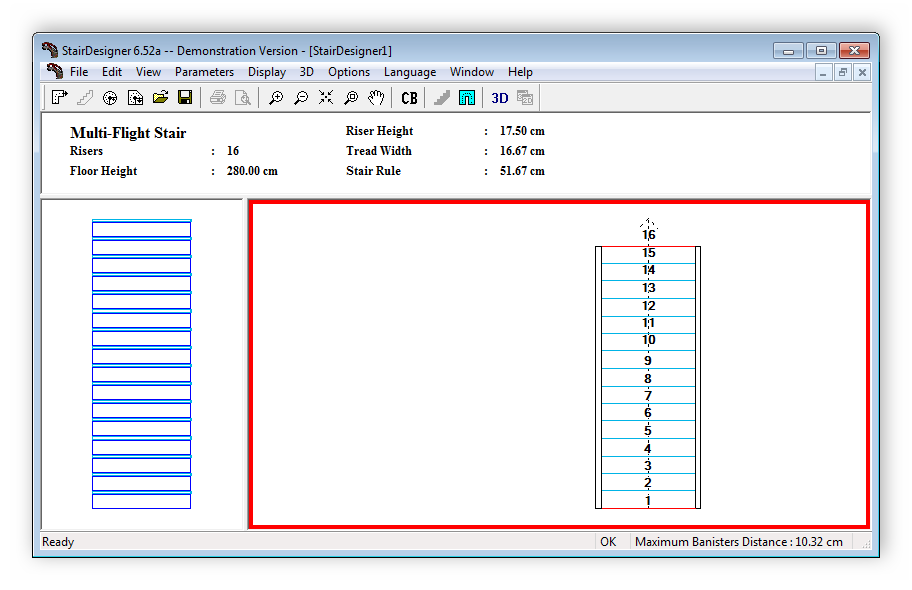

StairDesigner

Разработчики StairDesigner добавили в свой продукт большое количество полезных инструментов и функций, которые исключат появление неточностей в расчетах и сделают процесс проектирования лестницы максимально комфортным. Вам достаточно только задать необходимые параметры, а объект будет спроектирован автоматически с применением всех указанных размеров.

После генерации лестницы вы можете осуществлять ее редактирование, изменять что-то в ней или просматривать ее вариант в трехмерном виде. Управление в StairDesigner будет понятно даже неопытному пользователю, а для работы не требуется наличие дополнительных навыков или знаний.

PRO100

Основное предназначение PRO100 – планирование и проектирование комнат и других помещений. В ней присутствует большое количество различных объектов мебели, дополняющих элементов комнат и различных материалов. Расчет лестницы также осуществляется с помощью встроенных инструментов.

По окончании процесса планировки и проектирования вы можете выполнить подсчет необходимых материалов и узнать стоимость всей постройки. Осуществляется процесс программой автоматически, от вас требуется только задать правильные параметры и указать цены на материалы.

Как видите, на просторах интернета находится большое количество программного обеспечения от разных разработчиков, которое позволяет быстро и просто выполнить расчет лестниц. У каждого представителя, описанного в статье, есть свои индивидуальные возможности и функции, благодаря которым процесс проектирования будет осуществляться еще легче.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Инженерный софт для расчета лестниц

Профессиональные инженеры, в качестве программ для проектирования лестниц на русском языке, используют универсальные продукты. Наиболее часто в проектных компаниях используются: ArchiCad, AutoCad и Лира.

Кроме моделирования общей конструкции программы позволяют подобрать необходимый для строительства материал, учесть его количество, рассчитать затраты на проведение работ и подготовить техническую документацию. Поскольку к каждой лестнице необходим индивидуальный подход, общестроительные программы идеально подходят для проектирования любых типов конструкций.

Они одинаково хорошо делают расчет металлической лестницы, чертеж деревянных лестниц и бетонных маршей. Для пользователя софт не простой, требует специфических знаний и навыков.

вывод полученного чертежа на печать;
подбор материала, из которого будет выполнен подъем на второй этаж;
расчет стоимости материалов;
огромная база шаблонов и вспомогательных элементов.

С помощью онлайн-программы для расчета параметров лестниц можно получить значения для всех основных их видов.

Самой простой моделью будет прямая лестница на косоурах. Для ее расчета нужно указать следующие параметры:

высоту (расстояние от пола до потолка) – х;
ширину проема (длину проекции всей конструкции на поверхность пола) – y;
толщину ступенек – z;
выступ степеней, если предусмотрен – f;
минимальную ширину косоура – h;
расположение первой ступени относительно уровня пола второго этажа – Sp;
направление подъема (левостороннее или правостороннее);
примерное количество ступеней.

Введя все необходимые данные, можно получить расчет таких значений, как ширина и высота ступеней, их глубина, угол наклона конструкции, длину косоуров или тетивы. Программа покажет, какие показатели вписываются в стандарты, а какие выходят за пределы, и насколько удобной получится в итоге лестница, укажет, какие изменения нужно внести. Аналогично можно узнать параметры прямой лестницы на тетивах.

Существуют определенные виды лестниц, которые можно рассчитать

Программа расчета лестниц поможет сделать расчет двух- и трехмаршевых конструкций с пролетами и поворотными ступенями. Такие подъемы с забежными ступенями или переходными площадками могут выполняться с поворотом на 90 или 180 градусов.

Для лестниц с несколькими маршами нужно определить высоту каждого из них. Она может быть одинаковой для всех лестничных пролетов или отличаться. Рассчитав параметры ступеней, обязательно продумать устройство переходной площадки. Значение ширины и длины такой площадки должно быть равно ширине марша, не менее 80 см. Длина переходного элемента может быть равна ширине при повороте на 90 градусов, а может быть в несколько раз больше, когда проектируется разворот на 180 градусов.

При расчете параметров ступенек винтовых лестниц нужно учитывать, что для удобного перемещения их высота должна быть меньше, чем при проектировании маршевых конструкций.

Основные виды лестничных конструкций

Лестницы в помещении могут быть выполнены в следующих вариациях:

лестничный марш;
винтовая;
комбинированный вариант.

Выбор зависит от площади и планировки помещений

Важно, какую роль в интерьере дома она будет выполнять, от этого зависит целесообразность установки конкретной модели

Рассмотрим подробнее каждую конструкцию.

Лестничный марш

Такая конструкция обладает повышенной надежностью и простотой исполнения. В зависимости от высоты помещения и ширины ступеней можно установить один или более маршей. Количество ступенек в каждом не должно превышать 16.

Лестничные марши можно классифицировать по следующим признакам:

По форме установки	прямые
с площадкой между маршами
поворотные
По расположению	Г-образные
П-образные
Т-образные
По способу крепления	навесные
монолитные
на тетевах
на каркасе
на косоурах
комбинированные

Винтовая

Она предполагает монтаж ступенек по спирали вокруг основной оси. Такую конструкцию можно устанавливать в целях экономии полезной площади. Она не займет более 1 м². Основная особенность винтовой лестницы – возможность установки практически в любом месте помещения. Состоят конструкции из ступенек, опор, балясин и перил.

С ее монтажом интерьер преображается при исполнении совершенно уникальной конструкции. Она может выглядеть абсолютно невесомой. Например, ступеньки из стекла с деревянными перилами и алюминиевыми балясинами. Подобрать материал можно под любое стилевое направление помещения.

Комбинированная

Комбинированной принято называть дугообразную лестницу. В ней сочетаются элементы винтовой конструкции с лестничным маршем. Для ее установки необходимо выделить некоторую площадь. Элементы могут выполняться в виде прямых участков, в форме эллипса, круга или полукруга.

Дугообразная конструкция в интерьере

Roomtodo

В лучших традициях игр — симуляторов жизни онлайн-конструктор позволит с первого раза нарисовать нетипичные планировки помещений (например, стены разной толщины или под наклоном) и воссоздать придуманный дизайн квартиры, дома или даже офиса в 3D-формате с использованием разнообразных отделочных материалов, предметов мебели, техники и декора.

Среди дополнительных бонусов — возможность рисовать поверх загруженных чертежей, добавлять арки, колонны и другие архитектурные конструкции, менять размеры, материалы и цвета каждого предмета мебели и дизайна. А по завершении проекта вы сможете виртуально прогуляться по готовым комнатам в режиме просмотра «от первого лица». При желании можно подписаться на платную версию и добавлять собственные картины, ковры и текстуры, а также обращаться за помощью к экспертам программы.

Расчёт лестницы

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

прямые, поворотные, Г и П образные лестницы;
лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Программы для разработки 3D.

Программы для 3D проектирования сразу же, как только возможности компьютеров стали позволять выполнять рендеринг. Первыми были такие программы как 3D MAX и т.п. Они сразу же нашли широкое применение у архитекторов и дизайнеров. Профессиональные программы позволяли получать очень реалистичное изображение. Затем возможности работать с трехмерной графикой стали появляться у программ, которые первоначально предназначались для разработки чертежей, например, такие программы как AutoCAD и КОМПАС. Возможности построения трехмерных изображений постоянно увеличивались, а набор инструментов для работы с трехмерной графикой пополнялся. Качество графики этих программ достигло профессионального уровня, возможности этих программ с успехом используются для получения реалистичных трехмерных изображений.

Сравнение программ для планировки дома

У каждого варианта есть плюсы и минусы. Для упрощения выбора основные моменты мы оформили в сравнительную таблицу.

Sweet Home 3D	да	да	нет	да	да	бесплатная неполная версия	да
ArchiCAD	да	да	нет	да	да	пробный бесплатный период	нет
HouseCreator	да	нет	нет	да	нет	платная	нет
Home Plan Pro	нет	да	нет	да	нет	пробный бесплатный период	нет
«ЛИРА-САПР»	да	нет	да	да	нет	есть некоммерческая и демо-версии	нет
SketchUp	да	да	нет	да	да	веб-версия для частного использования бесплатная	да
Дом-3D	да	да	нет	да	нет	пробный бесплатный период	да
Дизайн Интерьера 3D	да	да	нет	да	нет	демо-версия без оплаты	да
Home and Landscape Design	да	да	нет	да	нет	платная	да
Chief Architect	нет	да	нет	да	да	платная	нет
КЗ-Коттедж	да	нет	нет	да	нет	бесплатная демо-версия	нет
VisiCon	да	да	нет	да	нет	бесплатная демо-версия	да
Autodesk 3ds Max	да	да	нет	да	да	бесплатная демо-версия	нет

Линия хода и средняя линия марша

Иногда для прямого марша этим размером пренебрегают, поскольку грани ступеней параллельны.

Если ширина лестницы до 1000 мм, то линия хода совпадет со средней линией марша. Если больше 1000 мм, то линия хода смещается к поручню. Алгоритм расчета таков:

С помощью мела или отвеса нанесите на пол предполагаемую линию (или линии) хода. Зафиксируйте размер рулеткой и соотнесите его с высотой лестницы. Замечательно, если линия хода больше, чем высота в 1,7 раза — значит уклон составит 30°.
Далее разделите линию на (n-1) по каждому предполагаемому варианту подъема ступени.
Все полученные показатели размера проступи рассчитайте с помощью формулы Блонделя, чтобы определить оптимальный.

Типы лестниц

Лестницы в доме могут быть различных типов. Наиболее распространенные следующие:

обычная с межэтажной площадкой;
угловая;
винтовая;
прямая без площадки;
комбинированная.

При выборе типа нужно учитывать площадь дома, планировку, соответствие общему дизайну помещения.

При проектировании очень важную роль играет то, из чего будет изготовлена конструкция, так как проект должен учитывать свойства используемого материала. В его качестве применяют дерево, металл, железобетон и другие материалы. Для домашнего использования оптимальным будет изготовление лестницы с металлическим каркасом, обшитым деревом. Это удобно, так как из металла можно сделать любую конструкцию, он прочный и может выдержать любые нагрузки и со временем не потеряет своих свойств. Дерево также дает полет для фантазии.

После определения основных характеристик будущей лестницы можно приступать к проектированию. Данный процесс достаточно сложен и ответственен.

ArchiCad

Русский язык: есть

Стоимость: По запросу. Есть пробный период 30 дней и бесплатная лицензированная версия для студентов архитектурных факультетов.

Простой, но не менее функциональный аналог Автокада для архитектурного проектирования помещений. ПО с реалистичной графикой — вы увидите будущий дом в мельчайших деталях таким, каким он вскоре станет в реальности.

Особенности:

● подробное руководство пользователя на русском языке;

● хорошо продуманная графика.

Плюсы:

удобная панель инструментов;

можно добавлять рисунки и планы из собственной библиотеки на компьютере;

возможность проектировать с коллегами и единомышленниками из любого места.

Минусы:

✘ на ПК старого поколения подвисает;

✘ сложно разобраться тем, кто не занимается архитектурой профессионально;

✘ часть расширений устарели и не обновляются;

✘ ограниченный функционал инженерных коммуникаций.

Для кого: для команд архитекторов из разных точек мира.

Программа для проектирования лестничной конструкции на второй этаж
