Установка домофона в многоквартирном доме: необходимое оборудование, схемы подключения, порядок монтажа

Последовательное подключение видеодомофона к подъездному домофону

Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.

В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.

Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.

1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:

В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.

2 шаг. После можно подключать видеодомофон к вызывной панели:

Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.

После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.

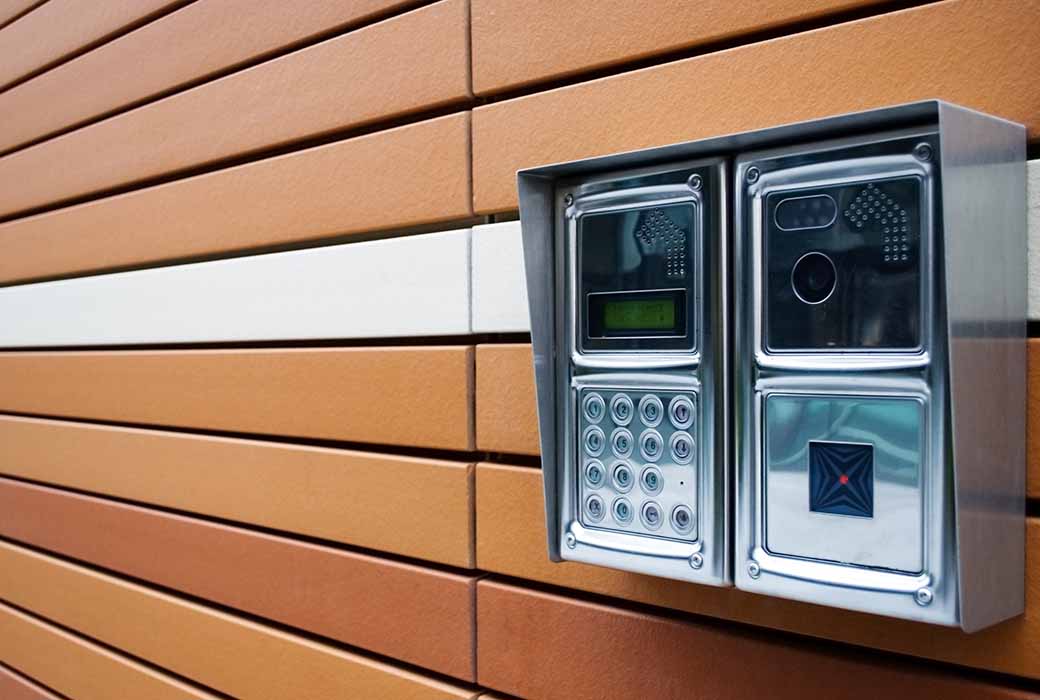

Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.

Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.

В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.

Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.

Как правильно выбрать кабель

Подбирать кабель нужно в зависимости от того, какой тип домофона установлен:

для аудиодомофона подойдет двухжильный кабель;
для видеодомофона нужно прокладывать кабель, состоящий из 4-х жил.

Тонкий провод плохо передает сигнал, поэтому необходимо учитывать расстояние – чем дальше находится трубка от внешней панели, тем больше сечение провода понадобится:

если длина провода до 20 м, то можно использовать витые пары – ШВЭВ, КСПВ, ШВЭП;
если длина от 20 м до 40 м, подойдет кабель КВК;
если длина провода от 40 м до 50 м, то лучше воспользоваться коаксиальным кабелем, подходящие марки РК-75 и RG-6;
если длина провода превысит расстояние в 50 м, тогда нужно приобрести силовой провод питания (сечение 2*1,5) и коаксиальный кабель RG-6.

Установка внутреннего устройства

Если внешнее устройство вам устанавливать не всегда обязательно (это может сделать курирующая домофон вашего подъезда компания), то установкой трубки, если вы хотите взять дело в свои руки, заняться придется именно вам. Вот примерный алгоритм действий:

Примерное рекомендуемое расположение трубки — 1,5 м от пола.
Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два — до переговорного устройства и, собственно, до трансформатора.
Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
Следующий шаг — помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
Закрепите подставку для трубки.

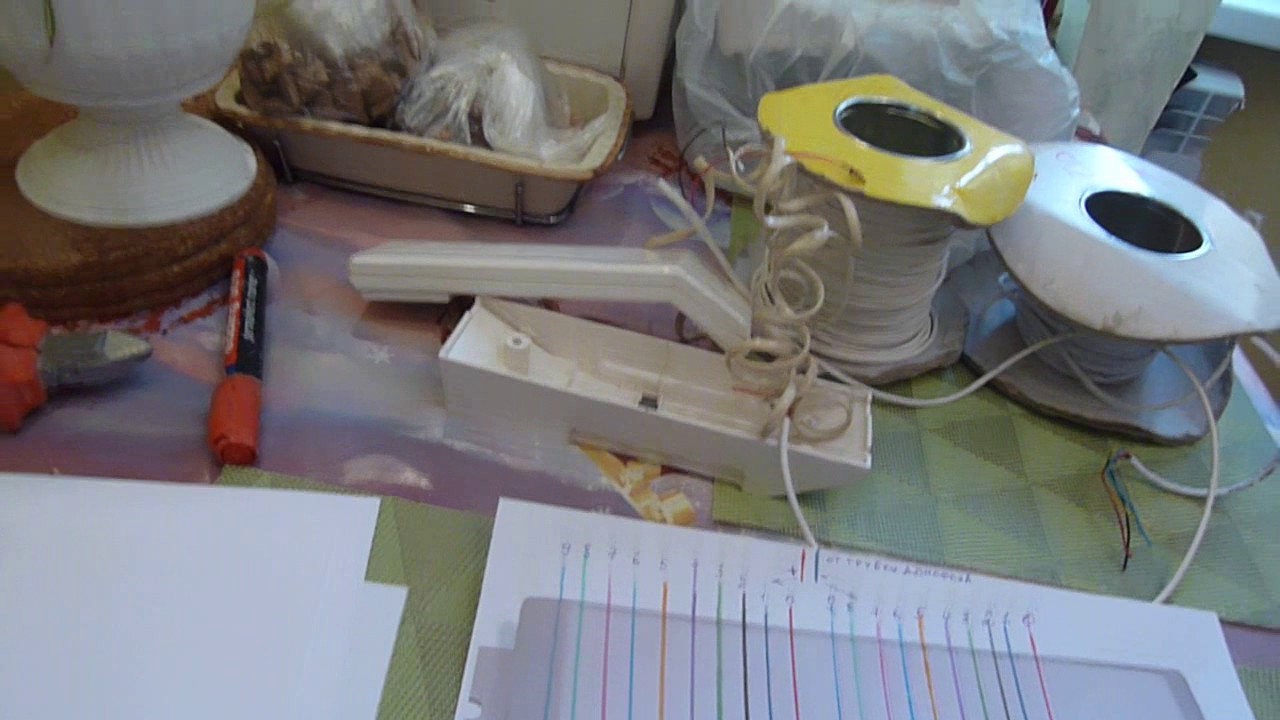

Из гофрированной трубы подсоедините необходимые провода к трубке.
Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!

Если что-то пошло не так

На работу системы, то есть на скорость считывания информации и срабатывание сигнала открытия замка, оказывают влияние погодные условия и техническое состояние «таблетки» (уровень загрязнения или повреждения поверхности). Поэтому нужно бережно относиться к брелоку.

Такая система контроля доступа в подъезд широко используется, потому что она недорогая и надежная. Скорее всего, брелок от домофона надолго останется привычным атрибутом нашей повседневной жизни.

Источники

Источник — https://www.asutpp.ru/podklyuchenie-domofona.html Источник — https://domofon-ks.dp.ua/vs-pro-domofon/gsm-domofon-printsip-raboty Источник — https://www.klaster-plus.ua/stati-i-obzory/audio-ili-video-domofon-sostav-i-vozmozhnosti-princip/ Источник — https://strojdvor.ru/umnyj-dom/podklyuchenie-videodomofona-k-podyezdnomu-domofonu/ Источник — https://video-grup.ru/domofony/podezdnye-domofony/ Источник — https://mdsec.ru/domofony_podezdnye Источник — https://starnew.ru/blog/printsippodklyucheniyadomofonaselektromagnitnymzamkom Источник — https://www.domofons.info/news/cifrovoi-ili-koordinatniy-domofon.html Источник — https://mezhdveri.ru/18273-polzovaniya-domofonom.html Источник — https://sb-msk.ru/uslugi/ustanovka-domofonov/v-podezd/ Источник — https://aqua-rmnt.com/interesnoe/ustroystvo-i-printsip-raboty-klyucha-ot-domofona.html

Основные виды моделей и производителей видеодомофонов

Решая, какой лучше выбрать видеодомофон для квартиры, стоит ознакомиться с предложениями ведущих производителей. Наибольшей популярностью пользуется продукция Falcon, Kocom, Tantos, Samsung, Slinex, Commax и многих других производителей. Предлагаем ознакомиться с современными моделями, пользующимися особой популярностью у потребителей.

Широкий модельный ряд позволяет выбрать подходящий вариант

Tantos Sherlock+

Устройство с большим дисплеем, имеющим диагональ 10,1 дюйма. Сенсорное управление. Допускает подключение к подъездному видеофону. В отдельных случаях может потребоваться модуль сопряжения. Предусмотрена поддержка системы Интерком, допускающее общение через домофоны.

К преимуществам устройства стоит отнести:

Оптимальное соотношение цены и качества;
Русскоязычное меню;
Возможность установки двух камер и двух панелей вызова.

К недостаткам следует отнести отсутствие времени и даты на отображаемом изображении и ограниченные функциональные возможности.

Tantos Sherlock+ – современная качественная модель

Commax CDV-43N

Изделие, выпущенное южнокорейской компанией. Ориентировано на владельцев загородного жилья. Оснащено качественным 4,3-дюймовым дисплеем, позволяющим рассмотреть пришедшего гостя.

Commax CDV-43N может соединяться с подъездным домофоном, при включении в систему блока сопряжения. Подключение выполняется с помощью четырех проводов. Меню на русском языке. Среди недостатков следует отметить высокую стоимость и отсутствие системы Hands-free.

Commax CDV-43N – современное решение для частного дома

Samsung SHT-3207

Видеодомофон с 7-дюймовой ЖК-панелью с небольшим расширением. Позволяет выбрать мелодию звонка и отрегулировать громкость вызова. Благодаря наличию реле, может использоваться для управления двумя замками. Допускает подключение двух вызывных панелей. Функция интерфона встроена.

К недостаткам Samsung SHT-3207 стоит отнести высокую стоимость и низкое качество получаемого изображения.

Samsung SHT-3207 – стильный дизайн

Kocom KCV-401EV

Современная модель, предложенная южнокорейским производителем, оснащена четырехпроводным цветным дисплеем небольшого размера. Предназначена для установки в частном доме. При использовании блока сопряжения может монтироваться внутри многоквартирного строения. Имеет функцию регулирования яркости и контрастности передаваемого изображения. Протяженность провода, соединяющего домофон и видеопанель, может составлять 50 метров.

К преимуществам Kocom KCV-401EV стоит отнести:

возможность подключения двух мониторов, трубок и вызывных панелей;
простота монтажа;
меню на русском языке;
возможность установки в квартире.

К недостаткам следует отнести отсутствие трубки в стандартной комплектации.

Kocom KCV-401EV – монтаж не вызывает трудностей

Slinex SL-10IP

Функциональная модель с четырьмя камерами видеонаблюдения. Комплектуется 10-дюймовым экраном, позволяющим получить качественное изображение. Оснащена детектором движения. Позволяет выделить отдельные зоны, при срабатывании детекторов движения в которых пользователь будет получать соответствующий сигнал.

Slinex SL-10IP допускает несколько вариантов управления за счет беспроводного модуля Wi-Fi и встроенного Ethernet-порта. Запись изображения может производиться по индивидуальному расписанию. Алюминиевый корпус.

Slinex SL-10IP отличается высокой стоимостью

Как подобрать домофон

Подбор устройства находится в зависимости от некоторых условий: цена аппарата с установкой и разряд защиты, важный абоненту. На выбор оказывает большое влияние численность обслуживаемых покупателей (много абонентский или мало абонентский), что непосредственно зависит от разрешаемых задач посетителями (аудио и видеоидентификация) и их экономического состояния.

Главные нюансы при выборе

Первоначально нелишне решить, сколько обывателей будет обслуживаться домофоном – для залога сохранности установленной квартиры или подъезда

После этого надо сосредоточить внимание на следующие данные:

Фирма-наладчик обязана владеть знаниями и опытом в этой сфере.
Компания-производитель должна учесть акклиматизационные условия.
Корпус обязан быть антивандальным, при этом уровень защищенности самый высокий.
Домофон с записью, детекторами или инновационными деталями, которые сложны в монтаже, должны характеризоваться стабильностью при колебании электропитания.
У установки должен быть сертификат.
Наличие руководства по монтажу и эксплуатации.
Допустимость покупки единичных деталей при неисправности.
Гарантийный срок и наличие обслуживания системы.
Выбрать аппаратуру с подходящим числом блоков.
Степень охраны. Например, двухуровневая защита учитывает установку 1-го блока на подходе к объекту, а другого конкретно около двери

Можно смонтировать единые системы домофонов.
Тип замка, применимый в домофоне: механический или магнитный.Схема подключения домофона с магнитным замком
При подборе видеодомофона надлежит концентрировать внимание на обзоре, наличие подсвечивания ночью.

Также следует учесть, что при возникновении каких-либо опасных ситуаций дверь не должна заблокироваться, а раскрываться легко. Доводчики:

максимальный вес двери, какую может выдержать элемент;
смотря где, будет использоваться;
регулировка системы соответственно сезону;
вероятность применения в разных погодных ситуациях;
простота программного обеспечения, а также перепрограммирования.

Видео инструкция по выбору домофона.

Схема подключения многоквартирного дома

Для установки и настройки сложной и разветвленной сети видеодомофонов на 10 абонентов и более используют несколько типов коммутирующего оборудования.

Блок управления терминалом консьержа (VIZIT-TU412M1):

рассчитан для работы на один подъезд с количеством квартир не более 199 (+1 абонент — консьерж);
возможность вызова и дуплексной связи с любым абонентом;
высвечивает номер вызываемой квартиры;
управление замком входных дверей подъезда и шлагбаумом при въезде на территорию;
блокировать вызов в любую квартиру с переведением вызывающего на пульт консьержа;
различные режимы работы, в ночном режиме перевод всех вызовов на пульт консьержа происходит автоматически;
переключения внешнего вызова на пульт абонента после предварительного согласия полученного от него;
вызов консьержа из квартиры.

Блок управления и коммутации вызывных терминалов (VIZIT-TU418), кроме всех перечисленных функций может объединять в сеть до четырех блоков, таким образом, увеличивая сеть до 800 абонентов в четырех подъездах.

Коммутатор видеосигнала и линии связи подъезда (БК — 401) используется совместно с другими коммутаторами. Контролирует и ограничивает доступ в огороженную придомовую территорию.

Переключает сигнал, поступающий от вызывного устройства, находящегося на въезде, на коммутатор находящийся в подъезде. Через него идет управление подъездным шлагбаумом.

Этажный коммутатор (БК 10, 20, 30) предназначен для подключения различных устройств связи абонента к подъездной линии.

Индивидуальный абонентский блок коммутации (БК 2 А) предназначен для подключения абонентского устройства – трубки УКП или видеопанели, к двум вызывным панелям: подъездной и/или этажной, и индивидуальной.

Устройство разветвитель сигнала (РВС-2) предназначенное для подключения двух устройств абонента к одной магистральной – подъездной линии передачи сигнала.

Так же видеодомофонная система может комплектоваться дополнительным оборудованием, которое дает возможность резко повысить уровень безопасности в доме. Прежде всего, это системы сохранения данных.

Главный и резервный сервера или роутеры, на которых будут сохраняться данные о посещениях. ПК, установленный на посту консьержа, даст возможность изменять настройки системы и просматривать архивы видеофайлов.

Используя роутер для выхода в интернет, возможно создание задач по переадресации входящих, с вызывной панели, звонков, на удаленные устройства или мобильные телефоны посредством SMS и MMS.

Виды домофонов для дома

По способу коммуникации выделяют два вида такого оборудования для квартир.

Аудио- и видеодомофоны для квартиры

Аудио.

Похожи на обычные домашние телефоны и передают только звуковую информацию. Позволяют поговорить с человеком по ту сторону двери, но не увидеть его. Такие виды чаще ставят в подъезд, чем в квартиру перед входной дверью. Принцип работы домофона в подъезде аналогичен принципу работы телефона, только дополнительно пользователи могут открывать с его помощью входную дверь с улицы.
Видео.

Благодаря наличию видеокамеры они позволяют не только слышать визитера, но и видеть его. Оснащаются цветным или черно-белым экраном, нередко имеют дополнительные функции.

Аудиодомофоны устанавливаются в квартирах для связи с подъездной дверью, чтобы узнать, кто пришел, и открыть дверь. На этом их возможности обычно заканчиваются.

Современные цифровые модели с внешней камерой и экраном – выбор большинства покупателей для установки в квартиру или дом. Далее будем говорить именно о таких видеодомофонах, так как они составляют подавляющее большинство.

Способы подключения многоквартирных подъездных домофонов

Установив домофон в подъезд, жильцы коллективным решением ликвидируют множество проблем. В том числе и по ограничению доступа нежелательных гостей. Определенная квалификация и знание электрической схемы домофона позволят осуществить установку даже непрофессиональным монтажникам.

Многоквартирные конструкции подразделяются на 2 разновидности:

Цифровая.
Координатная.

Оба типа схожи по принципу работы и комплектности, но отличаются способами коммутации внутреннего телефона (трубки) в квартире. Наиболее распространенные марки оборудования – Metakom, Eltis, Cifral, Vizit, Commax, Laskomex.

Цифровая система

Установка цифровой домофонной сети, согласно смете, обойдется дороже, чем координатной. Дело здесь не только в более сложной схеме подключения, но и в оборудовании. А для многоквартирного дома его понадобится немало, учитывая разветвленную коммутацию, поэтажную разводку. Вот и думайте, что предпочтительнее для установки домофона. А заодно согласуйте принятое решение с другими жильцами.

Число обслуживаемых абонентов ограничено: до 255 человек. К главной магистрали, пересекающей подъезд по вертикали, подводятся провода от отдельных абонентских трубок. Схема подключения – параллельная.

Координатная система

Данный способ отличается некоторой внешней сложностью: многожильным кабелем отдельно подключаются десятки и единицы, образующие номер квартиры. Некоторые трудности монтажа компенсируются независимой, надежной работой домофона у каждого абонента. Поломка отдельных трубок не влияет на функционирование всей сети.

Как подключить трубку домофона самому ( теория) часть1

Единственная тонкость – тщательное следование полярности при подключении внутриквартирных магистралей. Допускается использовать терминалы (трубки) нескольких производителей, они могут быть не одинаковыми.

Классификация домофонов

Можно выделить несколько видов систем по разным признакам:

По количеству обслуживаемых людей: индивидуальные и многоабонентные устройства.
По техническому строению: многопроводные и с минимально возможным числом проводов. Вторые обеспечивают связь лишь нескольким клиентам, поэтому в многоквартирные дома устанавливают первый вариант. Современные модели могут быть и беспроводные. Такие домофоны работают с подключением к интернету.
По типу вызывной панели: с телефонной трубкой или видеодомофон.
По технологии передачи сигнала: цифровые и координатные аппараты.

Главное отличие цифрового домофона в том, что все устройства присоединяют к многожильному кабелю. Цифровое подключение удобнее для высоток с большим количеством помещений, т.к не нужно тянуть отдельные провода для каждого абонента.

Области использования комплексной системы видеонаблюдения

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″> href=»/wp-content/uploads/2015/02/Oblasti-ispolzovaniya-kompleksnoj-sistemy-videonablyudeniya.jpg»>Прежде всего, установка системы видеофиксации существенно снижает уровень актов вандализма и порчи имущества граждан. Само наличие видеокамер оказывает останавливающее действие на преступников готовящих противоправные действия.

Представленный комплекс оборудования способен функционировать и в автономном режиме, давая существенную экономию в оплате за охрану.

Для современных жилых комплексов с непроходными дворами будет актуален контроль над следующими местами:

входы выходы из подъезда и внутреннего двора жилого комплекса (кто вышел, когда и с чем);
въезд, выезд из паркинга (наличие повреждений на машине);
обзор паркинга и выявление нарушителей;
обзор двора и прилегающей территории;
обзор коридоров и лестничных площадок дома (наличие пожара, перенос крупногабаритного и необычного груза незнакомыми личностями и т. п.);

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5
Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Принцип действия домофона

Все составляющие конструкции монтируются на подъездной двери и в квартирах жильцов. Вызывная панель, на которой находятся кнопки, устанавливается у подъезда. В памяти домофона зафиксирован цифровой код, который приводит в действие коммутатор, передающий сигнал. Как работает цифровой подъездный домофон:

Если входит в подъезд тот, кто проживает в доме, то он открывает замок при помощи брелка, или набирает цифровой код на цифровой панели;
Приходит гость, но набирает число квартиры, жмет кнопку вызова. Хозяева квартиры получают сигнал, и идентифицируют гостя по видеосвязи или по голосу. Затем владелец квартиры нажимает кнопку, которая разблокирует магнитный замок. Электросигнал поступает на панель у подъездной двери, и она открывается. Есть дешевые модели домофонов, которые не могут открыть дверь из квартиры, и приходится спускаться к подъездной двери для ее открытия, но такие модели не используются в последнее время, так как они не удобны.

Меры предосторожности во время установки аппарата

Устанавливая любую технику, следует быть предельно осторожным. Для работы могут понадобиться такие инструменты:

кусачки;
отвертки;
плоскогубцы;
электродрель и др.

Перечисленными орудиями можно нанести серьезную травму. Поэтому требуется соблюдать правила техники безопасности при обращении с ними.

Так как домофон работает от электричества, нужно обесточить подъезд на время проведения монтажа – переключить рубильник или автомат. Только после этих действий подключать устройство.

Запрещено устанавливать блок питания в месте, где постоянно влажно или на улице.

Если житель многоквартирного дома не ограничен в средствах, ему можно порекомендовать более качественную (дорогостоящую) технику

Выбирая аппарат, очень важно обращать внимание на наличие лицензии

Также необходимо соблюдать последовательность установки:

Подобрать подходящее место для техники. Аудиодомофон крепить в таком месте, чтобы сигнал был слышен по всей квартире. Если выбран видеодомофон, то необходимо установить камеру так, чтобы посетителя хорошо было видно.
Прежде чем подключить устройство, проложить кабель. Стены подъезда не портить – фиксировать провод при помощи специальных приспособлений.
Лишние участки кабеля нужно удалить, концы зачистить и прикрепить к соединительным клеммам.

На что обратить внимание при выборе домофона в квартиру

Перед покупкой важно заранее определиться с необходимыми функциями. Если необходимо подключиться к домофону подъезда, обязательно проверяется совместимость моделей

Также желательно сразу решить, сколько видеокамер нужно для наблюдения, есть ли необходимость в интернет-оповещениях и прочие дополнительные функции.

Когда с необходимым набором функций разобрались, обратите внимание на перечисленные ниже моменты

Тип установки: встраиваемая или навесная вызывная панель

Встраиваемая вызывная панель сложнее монтируется, так как под нее делается специальное углубление в стене. Но при этом она лучше защищена.
Размер экрана

Обычно от 3 до 12 дюймов. Чем больше экран, тем выше детализация изображения, но при этом и больше размер, которое занимает абонентское устройство.
Размер внутренней памяти

Может быть от нескольких Мб до нескольких Гб. Если нужна частая фото- и видеофиксация, лучше выбрать устройство с большим объемом памяти.
Возможность работы с накопителями памяти

Наличие слота под карту памяти позволяет быстро переписывать данные, полученные с устройства.
Тип питания

Это может быть аккумулятор или работа от сети. Аккумулятор дает автономность, но нуждается в регулярной замене и подзарядке.
GSM/IP-функции.
Это свойство, которое позволяет из любой точки мира наблюдать за входной дверью и говорить с посетителями.

Если вы просто хотите знать, кто звонит в вашу дверь, достаточно самой простой модели домофона с видеокамерой. Однако при планировании создания системы наблюдения и безопасности, выбирайте продвинутое устройство с расширенными функциями.

(Голосов: 2, Рейтинг: 3)
