Как сделать лестницу на чердак: инструкция

Лестницы на чердак – какие бывают конструкции

Чердачная лестница представляет собой специальную ступенчатую систему на второй этаж, которая имеет свои конструкторские особенности и изготавливается по определенной технологии. Основные требования к чердачной лестнице сводятся к двум пунктам:

конструкция должна быть комфортной;
должна занимать минимум места в доме.

Системы на чердак для дома подразделяются на несколько разновидностей, представленная конструкция на фото — одна из них

Основные типы чердачных лестниц

Существует несколько типов лестниц на чердак, среди которых основными являются:

Раздвижная.
Ножничная.
Раскладная.

Вкратце разберем каждый из них.

Для частного загородного дома либо дачи лучше всего подойдет надежная и безопасная лестничная система из дерева

Раздвижная

Эта конструкция больше всего подходит для расположения в частном доме или на даче. Она состоит из двух раздвижных частей, которые надежно крепятся к люку (смотрите фото). У такой системы обязательно должны быть поручни.

Раздвижная конструкция очень удобна прежде всего тем, что занимает немного места и ее всегда можно «спрятать» на чердаке

Раздвижная система из металла — легка, практична и функциональна

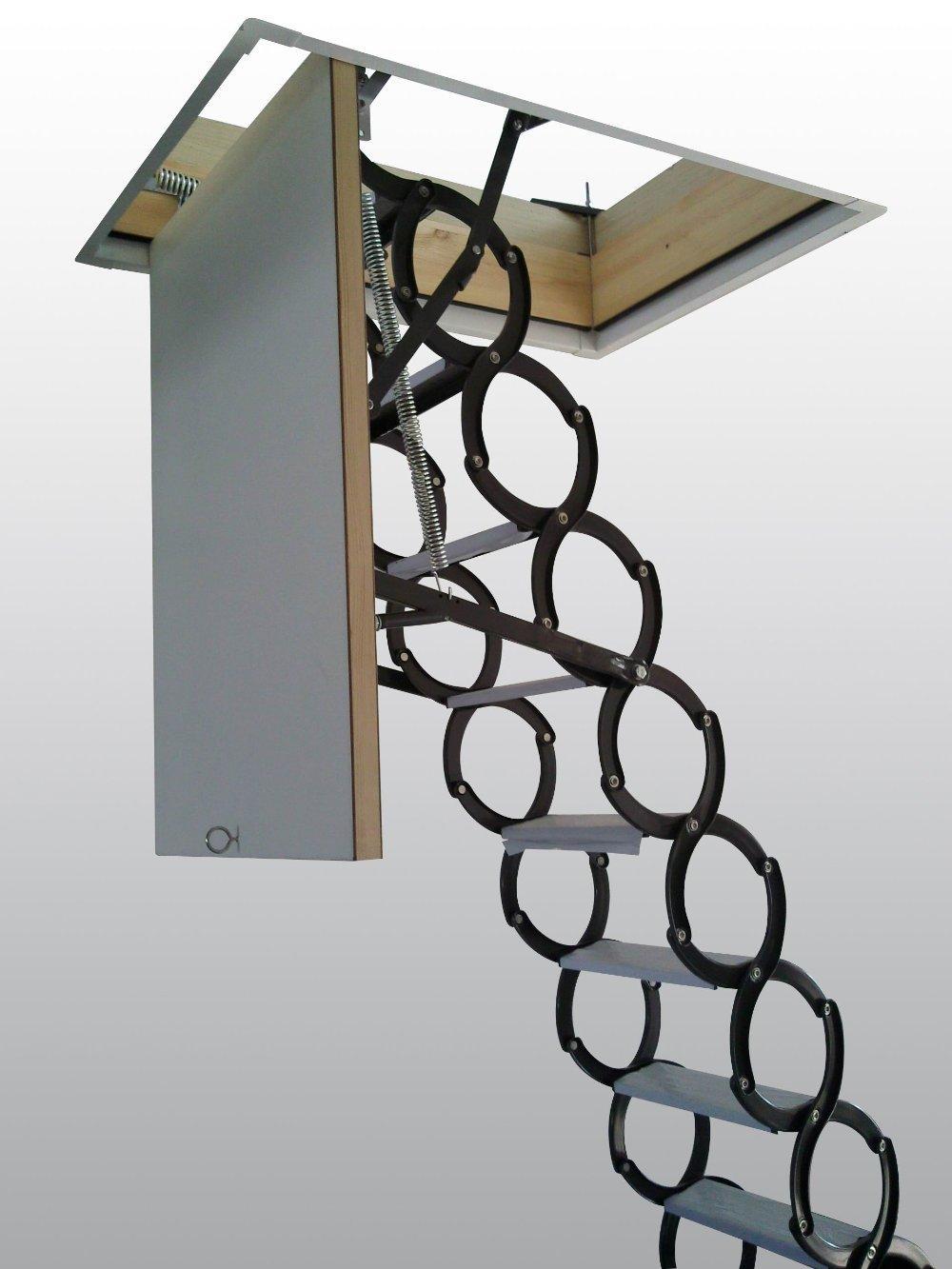

Ножничная

Данный вид чердачных лестниц изготавливается из металла. Принцип их конструкции относительно несложен – секции ступенек соединяются клином по принципу ножниц (как показано на фото). В сложенном состоянии система напоминает пружину. Также ее можно оснастить специальным приводом, управлять которым можно с помощью пульта.

Ножничная конструкция чаще всего изготавливается из металла, что требует определенных навыков для ее монтажа и установки

Раскладная

Чаще всего такая конструкция состоит из трех частей, соединенных друг с другом. Данную лестницу можно легко сложить и раздвинуть. При этом в собранном состоянии она занимает совсем немного места. Высоту такой конструкции можно регулировать вручную. Своими руками изготовить чердачную лестницу раскладного типа довольно просто.

Раскладная деревянная лестница на чердак является наиболее популярной лестничной системой у застройщиков и собственников частных домов

Требования к лестницам на чердачное пространство

Основное отличие чердачных лестниц – закрытый проход наверх, когда им не пользуются. Поэтому часто они крепятся непосредственно к дверце, которую рекомендуется утеплить любым доступным способом. Если этого не сделать, она будет покрываться изморозью, снижая температуру смежного жилого пространства.

Необходимо уделить особое внимание выбору данной конструкции. Основные конструктивные типы:

Основные конструктивные типы:

переносные (приставные лестницы, стремянки);
стационарные монолитные (маршевые, винтовые);
трансформирующиеся (откидные, раскладные, телескопические, ножничные);
ручной раскладки и на электроприводе.

Стационарная лестница, безусловно, надежнее, чем раскладная, но она занимает внушительную часть сопредельного помещения. Если это очередной лестничный пролет, не должно быть никаких конструктивных отличий, за исключением надежного, герметично закрывающегося люка.

Лестницу устанавливают непосредственно ко входу на чердак.

Хуже всего, если чердачный люк расположен в детской комнате, откуда маленькие проказники будут стремиться попасть в «загадочную комнату» без ведома взрослых. Желательно лишь доступа всех, кому небезопасен подъем на верхний уровень дома – люк замыкать на ключ.

Очень удобны компактные конструкции – раскладные и выдвижные. Они раскладываются вручную или автоматически, что намного удобнее. Чаще всего раскладные чердачные лестницы продаются уже прикрепленными к дверце, как показано на фото.

Внутренняя конструкция может быть выполнена в различных вариациях, но обязательным условием является гармония лестницы с интерьером помещения.

Изготовление откидной лестничной конструкции

Пластиковые аксессуары также используются для предотвращения трения компонентов во время трансформации и герметизации, когда приспособление находится в сложенном виде. Крышка люка заполнена пенополистиролом и обеспечивает хорошую теплоизоляцию.

Складные модели можно открывать вручную или автоматически, используя электрический привод. Часто с ручным приводом к механизму прикрепляется груз, что значительно облегчает процесс сборки изделия, он как бы затягивает лестницу в специальную нишу и, наоборот, плавно опускает ее, компенсируя вес.

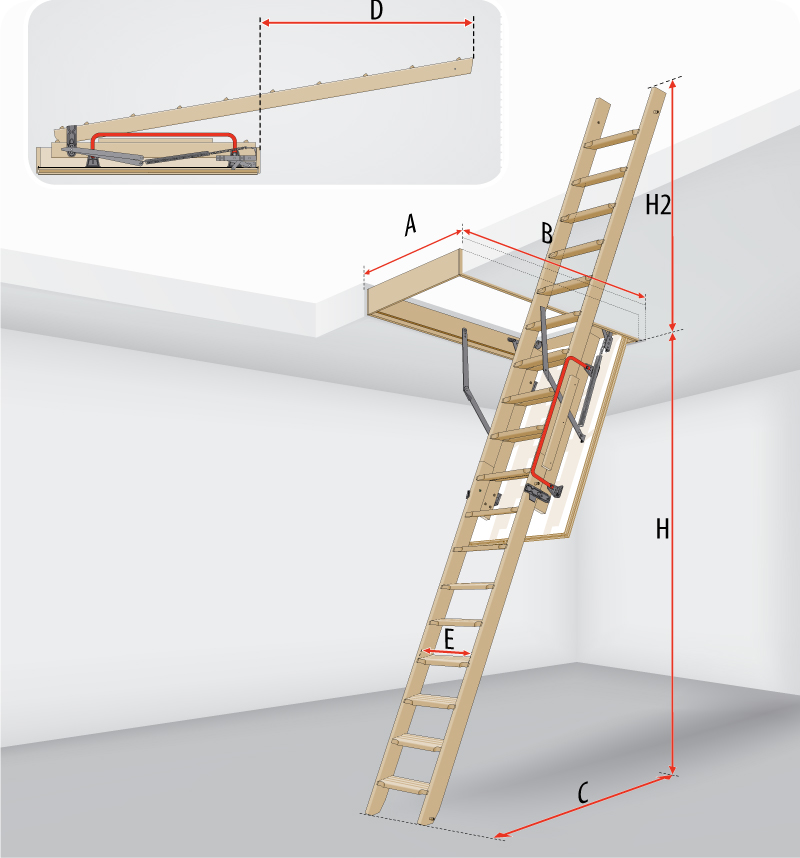

Стандартные размеры лестниц:

Ширина. Оптимальная стандартная ширина составляет около 65 см;
Высота лестницы. Не рекомендовано использовать изделие с высотой более 3,5 метра, потому что тогда пострадает жёсткость конструкции и падение с этой высоты может привести к травмам. Процесс его опускания или подъёма будет неудобным. В этом случае вам все равно придётся отдать предпочтение монолитной лестнице;
Количество шагов. Обычно это 14 или 15;
Расстояние между ступеньками. Считается, что нормальная ширина шага составляет 19,3 см. С большим или меньшим значением лестницу будет неудобно использовать;
Толщина ступеней составляет от 18 до 22 мм;
Угол приспособления. Стандартным считается значением от 60 до 75 градусов. С большим наклоном лестница будет опасна для использования, с меньшим — приспособление будет занимать много места;
Складная модель должна выдерживать вес не менее 150 кг;
Шаги должны быть параллельны полу и не скользить.

При покупке складных приспособлений необходимо учитывать, что параметры продукта должны соответствовать размерам крышки люка, иначе складывающиеся детали коснутся отверстия. Оптимальным является люк, в котором встроена скользящая модель шириной 70 см, а длиной — 120 см. При меньшем размере отверстия неудобно будет подниматься.

Выбирая угол приспособления, важно учитывать, что чем меньше он, тем больше необходимо сделать размеры чердака и тем больше должна быть лестница в развёрнутом состоянии. Складная модель должна быть прочной и надёжной

Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет

Складная модель должна быть прочной и надёжной. Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет.

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

Откидываться может вся конструкция.
Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка. Изготовление откидной чердачной лестницы.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

бруски сечением 50х50м;
лист фанеры 10 мм;
клей ПВА;
крепеж;
дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Складные чердачные лестницы с электроприводом: виды и характеристики

Лестницы на чердак с электроприводом изготавливаются из различных материалов – как дерева, так и металла. За счет электромеханизма чердачные лестницы очень удобно складываются и раскладываются, при этом вам достаточно лишь нажать на кнопку на пульте дистанционного управления.

Деревянные складные чердачные лестницы с электроприводом экологичные и имеют привлекательный внешний вид. Особо хорошо они смотрятся в домах, интерьер которых выполнен «под дерево». К положительным качествам также можно отнести то, что деревянные лестницы хорошо переносят температурные колебания и повышенную или пониженную влажность. Отрицательными качествами является возможность возгорания изделия и появление жучков в древесине.

Складные чердачные лестницы с электроприводом удобны в использовании

Изготавливаются они из специального металла, который не окисляется, а значит, повышенная влажность не грозит появлению коррозии на лестнице.

Цена на автоматические складные лестницы достаточно высока, но они более комфортные и надежные, нежели модели, которые складываются вручную.

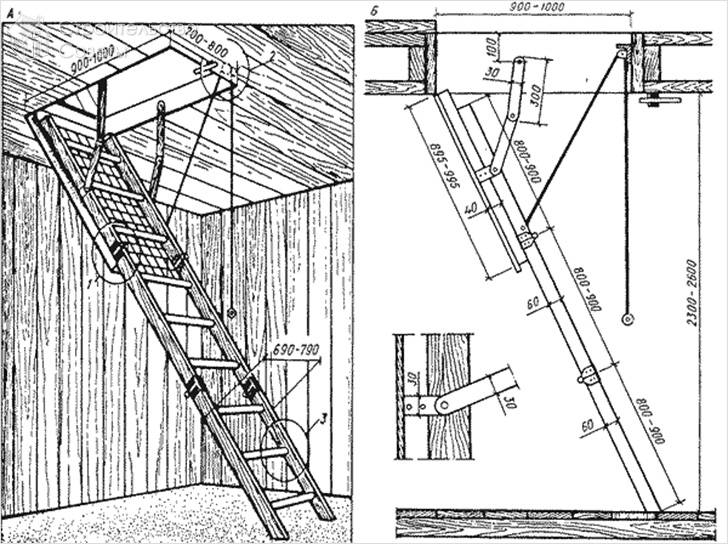

Чердачная откидная лестница своими руками

Интересным вариантом для реализации подъема на второй этаж, мансарду или чердак могут стать откидные лестницы.

Для ее изготовления необходимо запастись следующим:

две доски для тетивы. Толщина бруса 3 см, ширина — около 20 см, длина зависит от высоты перекрытия и от угла наклона лестницы;
доски для изготовления ступенек, шириной не менее 12 см, толщиной 3 см и длиной не менее 50 см;
на каждую ступеньку необходимо по 2 карточных петли;
саморезы, анкера, крючок для закрепления конструкции на стену.

Первым шагом закрепляем одну тетиву на стене с помощью анкеров. Крепления должны быть жесткими, ведь на этой тетиве будет держаться вся конструкция.

Далее необходимо очень тщательно разметить ступени:

отмечаем положение нижней ступени и проводим отрезок, строго параллельный полу, длина которого равна ширине ступни (12см);
через концы отрезка параллельно краям тетивы проводим две параллельные прямые;
от конца первого отрезка вверх проводится перпендикуляр;
от данной линии вправо отступаем, примерно, сантиметр и проводим линию, параллельно данному перпендикуляру;
точка пересечения этой линии с верхней линией, проведенной параллельно краю тетивы, даст положение второй ступени. Таким образом размечаем всю лестницу.

Отступ в сантиметр между ступенями необходим для того, чтобы при складывании ступеньки не терлись друг об друга. Когда одна тетива размечена, переносим разметку на вторую. В намеченных местах при помощи карточных петель крепим ступени.

Петли располагаем так, чтобы на стационарной тетиве они поднимали ступень вверх, а на подвижной — опускали вниз. На подвижной части лестницы закрепляется петля, а в соответствующем месте на стене — крючок.

Требования к конструкции

Приставная, складная, маршевая или телескопическая чердачная лестница должна быть сделана в соответствии с определенными правилами. В первую очередь это касается безопасности. Кроме того, лестница на чердак должна отвечать и другим требованиям, а именно:

Если используется складная конструкция, то она не должна перекрывать проход и пространство под люком на чердак.
Лестница должна быть достаточно прочной, чтобы выдержать вес всех домочадцев.
При составлении чертежей и самом изготовлении следует учитывать возраст и физические способности живущих в доме людей. Например, если пожилой человек будет подниматься по крутой лестнице на чердак, то он может упасть с нее. В этом случае лучше использовать маршевую конструкцию.

Большинство складных чердачных лестниц не имеет перил. Это существенно повышает риск получения травмы. Особенно это опасно, если в доме живут дети. В таком случае, если чердак используется постоянно, лучше применить капитальную конструкцию.

Ширина лестничного пролета будет зависеть от размеров проема люка на чердак. Чем он шире, тем удобней будет пользоваться конструкцией. При этом могут наблюдаться существенные потери тепла, если чердак не отапливается.

Стационарный вариант лестницы

Самый надежный, но при этом и самый сложный и затратный вариант – это маршевая лестница. Такую конструкцию применяют при соблюдении двух условий. Во-первых, чердак должен быть жилым или часто использоваться. Во-вторых, в самом доме должно быть много свободного пространства. Размеры чердачной лестницы будут большие, поэтому места нужно будет много.

Сам процесс изготовления простого варианта маршевой конструкции выглядит следующим образом:

Вначале проводим расчеты будущей чердачной лестницы. Высчитываем длину пролета, шага, проступи и другие параметры. Составляем чертеж;
Приготавливаем материал. Для чердачной маршевой лестницы нужно запастись досками шириной в сорок сантиметров. Их длина должна равняться длине пролета. Таких досок используют две, но для большей надежности можно и больше. Также следует подготовить материал для ступенек. Здесь можно использовать и деревянные доски, и прочный пластик, и специальное стекло. Все деревянные элементы должны иметь влажность не более 12 процентов. В противном случае чердачная лестница в скором времени начнет рассыхаться и скрипеть;
Подготавливаем косоуры. Для этого, с помощью заранее приготовленных лекал делаем разметку на 40-ка сантиметровых досках будущих ступенек. После этого делаем выпилы;
Далее, нужно установить косоуры на свои места. Они должны прочно упираться в пол первого этажа и пол чердака;
Следующим этапом будет монтаж ступеней. В самом простом варианте доски просто прикручивают при помощи саморезов к выступам в косоурах;
Если в доме есть дети или пожилые люди, то лестницу на чердак лучше оснастить перилами. Их можно сделать металлическими или выполнить из той же древесины.

Видео по теме:

Такая простая чердачная маршевая лестница будет надежней складной или телескопической. Но стоит помнить, что она замет много свободного пространства

Также очень важно тщательно делать все расчеты, чтобы конструкция получилась надежной и долговечной

Разновидности мансардных лестниц

В зависимости от типа конструкции, условий размещения и эксплуатации различают несколько видов лестниц. Подходящий вариант сооружения выбирается исходя из индивидуальных требований.

Место установки

Для доступа на чердак можно использовать конструкции, установленные внутри помещения и вне его. Конечно, если мансарда используется лишь для хранения старого хлама или инструмента и посещать её часто нет абсолютно никакой необходимости, можно воспользоваться и уличной лестницей. Но в зимнее время года перемещение может представлять определённое неудобство и даже опасность для здоровья человека. Если же чердачное помещение эксплуатируется, то подъем на него с улицы ведёт к большим потерям тепла.

Соответственно, обеспечить комфортный и безопасный доступ к чердаку в состоянии лишь лестница, установленная внутри здания.

Маршевые и винтовые образцы

Все стационарные лестницы делятся на два вида. Они могут быть маршевыми или винтовыми. Маршевые модели представляют собой сооружение из одного или нескольких прямых пролётов, называемых маршами. Такой вид относится к наиболее безопасным и комфортным для перемещения. По широкой конструкции, оборудованной перилами, можно смело передвигаться даже на скорости. Однако для размещения маршей требуется приличное место, которого в дачных постройках обычно не хватает.

Винтовые системы занимают гораздо меньше пространства, ступени в них закреплены под определённым радиусом. Лестницы очень привлекательны и изящны на вид, но передвижение по ним не слишком удобно и сопряжено с некоторой опасностью получения травм.

Пространственная мобильность

Обеспечить доступ на мансарду можно при помощи стационарных или мобильных сооружений. Нет никакого сомнения, что стационарные лестницы способны обеспечить лёгкие и удобные подъёмы и спуски. Но нужно учитывать, что не в каждом помещении можно найти пространство для размещения габаритной конструкции. Даже если такое место есть, существует множество вариантов, как использовать площадь в загородном строении более рационально. Поэтому в ряде случаев использование мобильных моделей представляется единственным выходом из ситуации.

Мобильные конструкции разделяются на несколько видов:

Приставные модели.
Стремянки.
Складные лестницы.

Приставные варианты относятся к наиболее неустойчивым, а поэтому довольно травмоопасны. Их можно использовать только в крайнем случае. Стремянки более безопасны в эксплуатации, но также далеки от совершенства.

Что же представляют собой складные лестницы, установленные для доступа на чердаки и мансарды? Это своего рода «трансформеры», состоящие из нескольких секций или раздвижные. Компактные модели удобны в эксплуатации, их можно выдвигать и складывать, не прилагая серьёзных усилий. В последнее время такие модели пользуются огромной популярностью, что совсем неудивительно.

Преимущества складных лестниц:

Конструкции в сложенном виде убираются в чердачное перекрытие. Они совершенно не занимают пространства как в жилом помещении, откуда осуществляется доступ на мансарду, так и на самом чердаке.
Убранная в потолок складная лестница, идущая на чердак, не портит вид облицовки помещения, так как люк можно отделать тем же покрытием, что использовалось на потолке.
Грузоподъёмность сооружений составляет 150 кг. Этого вполне достаточно для перемещения даже довольно грузных жильцов.
Раскладная лестница на чердак не требует специального ухода, она долговечна и стойка к воздействиям влаги и температурных изменений.
Установленное внутри строения сооружение позволяет попадать в мансардное помещение с достаточной степенью комфорта, невзирая на погодные условия.
Высоту конструкции можно варьировать в зависимости от высоты потолка в помещении.
Цена моделей не является заоблачной даже при приобретении изделия в готовом виде.
Вес складных сооружений позволяет устанавливать их в перекрытие, не прибегая к дополнительному усилению.
Мобильную конструкцию можно в случае необходимости быстро демонтировать и перенести в другое место.
Установка складной модели не представляет особых трудностей даже для не слишком опытных людей. К тому же в комплекте обязательно есть подробная инструкция по монтажу.

Конечно, даже у таких универсальных сооружений присутствуют определённые недостатки. Перемещать габаритные грузы по этим системам не получится. Это определяется размерами люка, устроенного в потолке

Спускаться и подниматься по лестницам следует с осторожностью, так как угол наклона конструкции, ширина и глубина ступеней не позволяют делать это без опаски

Самый простой вариант

Если потребуется срочное использование верхнего помещения дома, но известно, что в дальнейшем оно будет использоваться неинтенсивно, то есть быстрое решение этой проблемы: чердачная лестница своими руками, которую можно сделать очень быстро. Конструкция настолько проста, что составлять чертеж необязательно. Для этого понадобится прочная высокая стремянка. Ее надо распилить так, чтобы получились три равные части, и сделать из них лестницу-раскладушку. Отрезки соединяют шарнирами, позволяющими им компактно складываться.

Первую секцию прочно укрепляют на крышке люка, на которой умещаются остальные в собранном виде. При закрытом чердачном входе вся лестничная конструкция находится на чердаке.

Хранение складной лестницы при закрытом люке

Люк запирается на защелку, которая открывается при нажатии на нее длинной палкой, а защелкивается автоматически. Если крышку открыть, то все секции свободно свисают до самого пола. Для того чтобы они не падали резко, рекомендуется установить пружинные шарниры.

Но готовой приставной лестницы может в хозяйстве не оказаться. Тогда придется сделать лестницу-раскладушку с нуля. Конструкция несложная, но все равно рекомендуется произвести все замеры, расчеты и нанести их на чертеж. Надо точно измерить чердачный проем, чтобы в соответствии с его размерами определять длину складных секций. Для работы подойдут бруски сечением 60 х 150 мм, а дощечки толщиной 40 мм.

Понадобятся обычные детали и инструменты:

Угломер, рулетка;
Пила, дрель, ножовка;
Шарниры, анкерные болты и прочая фурнитура для чердачной лестницы;
Крепеж.

Далее изготовляют отдельные секции, а монтаж всей системы производят в той последовательности, которая изложена при использовании распиленной приставной лестницы. Такая конструкция годится, если в доме нет детей, стариков, для которых опасны подобные подъемы и спуски. За складным устройством нужен такой же уход, как за каждым домашним сооружением из дерева и металла.

Просчитать, а тем более выполнить все это самому очень сложно. Лучше довериться опытным специалистам и заказать стационарную лестницу соответствующей строительной организации или купить готовую. А установить ее можно своими силами.

Классификация раскладных чердачных лестниц

Существуют следующие виды раскладных чердачных лестниц:

переносные (приставные, стремянки);
откидные (рычажные, раскладные, ножничные);
раздвижные (телескопические или складные).

Переносные лестницы весьма небезопасны и в основном используются как временный вариант, например, при строительстве дома.

Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.

А большой выбор конструкций позволит определить вариант, который устроит именно вас.

В зависимости от материала, раздвижные лестницы бывают 3-х видов:

деревянные;
металлические;
комбинированные.

Комбинация дерева и металла даёт отличные результаты — возможность длительной эксплуатации при минимальном весе конструкции.

Сам лестничный марш изготавливается из дерева, что существенно снижает общий вес изделия, а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.

Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.

Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.

Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.

Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

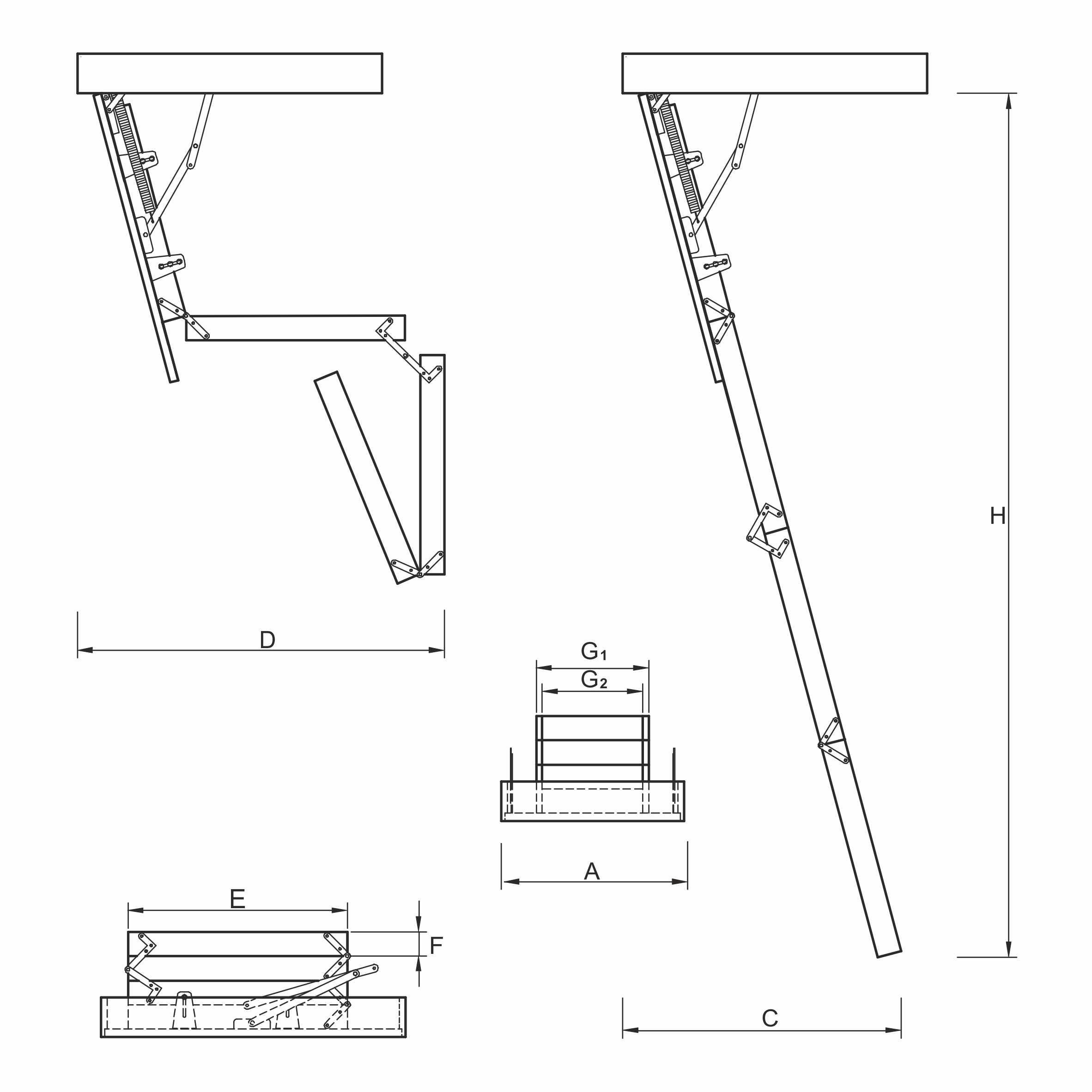

Размеры чердачных складных лестниц

Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.

Ширина должна быть 60—70 см.

Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона, то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.

Минимальная нагрузка на конструкцию — 150 кг.

Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.

Для удобства использования, расстояние между ступенями должно составлять 19,3 см.
