Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Нормативы и правила

На самом деле, их количество не столь уж и велико, а учесть их при монтаже конструкции вовсе не так сложно, как может показаться. Самое главное – выполнение всех основных правил позволит сделать отвод дыма более безопасным.

• Печь должна располагаться на специально собранном фундаменте, если сложена из кирпича или камня. Вес получается очень солидным и устанавливать ее на пол дома просто нельзя.
• Для каждой печи, должен быть организован собственный дымовой канал. Если несколько печей объединяются одной трубой, то в нижней ее части должна присутствовать рассекающая перемычка, высотой не менее одного метра.
• От стенок отопительного прибора до стен дома, необходимо оставлять не меньше четверти метра.
• До потолка, корпус отопителя не должен доходить на расстояние около 40 сантиметров. Далее необходимо организовать отводной канал.
• Там, где осуществлен проход через материал перекрытия и через крышу, выводящий канал не должен иметь соединений и стыков деталей.
• Раскладка в проходе через перекрытие выполняется из такого теплоизолятора, который может выдержать высокую температуру, а расстояние от стенки канала до ближайшего материала, поддерживающего горение, не должно составлять менее 10 сантиметров.

Что касается размеров и внутренних диаметров дымовых отводов, то здесь существуют даже специальные СНИП, которые следует соблюдать не менее тщательно:

• При мощности отопительного устройства до 3,5 кВт, сечение дымоотводящего канала должно составлять минимально 140 на 140 миллиметров.
• При значениях от 3,5 до 5,2 кВт, этот же параметр не должен быть меньше, чем 140 на 200 миллиметров.
• Более мощные печи — от 5,2 до 7 кВт, должны оснащаться дымоходом не меньше, чем 140 на 270 миллиметров.

Для выводов круглой формы, общие принципы постройки будут те же, что и для прямоугольных, однако, измеряться будет внутренний диаметр дымовой трубы:

• Для отопителей, мощностью не больше 3,5 кВт, диаметр будет не меньше 16 сантиметров.
• Для печей с показателями от 3,5 до 5,2, размер должен быть не меньше 19 сантиметров.
• Для тех устройств, которые будут мощнее 5,2, но превысят цифру в 7 кВт, диаметр будет 22 сантиметра.

При этом, размеры трубы дымохода на расстоянии от котла до потолка не должны быть меньшего диаметра, чем размер патрубка отопительного устройства. Далее, сужение также не допускается. Допускается использовать расширяющие элементы, но, сужать отвод нельзя.

Высота, на которую следует понять выводящую конструкцию над кровлей дома, рассчитывается, исходя из следующей схемы:

Также, следует помнить, что длина горизонтальных и наклонных участков не должна быть больше одного метра. Если протяжённость будет больше, в таком участке будет скапливаться сажа и эффективность отвода значительно снизится.

Особенное внимание, нужно обратит на место прохода через кровлю, здесь потребуется обеспечить максимальную герметичность, и в то же время, защитить кровлю от нагревания. Поэтому, для грамотно устроенного прохода, необходимо собрать такую же конструкцию, как и для прохода через перекрытие

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Металлические дымоходы для деревянных зданий

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра

Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Утепление дымохода

У многих может возникнуть вполне уместный вопрос – почему следует утеплять дымоход? Ведь это обходится не очень дешево.

Но, в правильном уходе, изоляция играет очень важную роль. Ошибочно думать, что теплоизоляция никак не меняет температуру в помещении.

Если сравнить эту работу с аналогами, который проводят со стенками или перекрытиями, то она будет немного отличаться.

Стены покрывают утепляющим стройматериалом до создания защитного кожуха, который не позволяет теплому воздуху выходить наружу. А вот дымоход таким путем защищают от регулярных изменений температурного режима.

Многим известен такой термин, как точка росы. Это зона появления конденсата. Этот процесс естественный и возникает при разнице температурных показателей.

Изменения температуры проходят постепенно и не так часто, а это в значительной степени уменьшает влажные образования.

В случае с дымоходами все выглядит совсем по-другому. Стальные изделия для вывода отработки горения прогреваются и стынут быстро. В результате объем конденсата становиться выше.

Видео

Дымоход из 159 трубы /// Дешевый дымоход /// дымоход своими руками

Смотрите это видео на YouTube

От такого влияния металлический дымоход начинает покрывать ржавчина. Также влага стекает в середину котла, а этого допускать нельзя.

Варианты утепления

Есть множество средств, которые позволяют произвести изоляцию печного канала. Металлические дымоотводы чем-то напоминают асбестовые. Поэтому самостоятельно произвести действия можно за короткое время.

Трубы часто устанавливают на выходах от газового нагревателя, этому способствует их небольшой вес и мобильность. Укладывать эти изделия своими руками совсем нетрудно. Дополнение ко всему этому: из стали просто сделать согнутый вывод и провести его так, как этого требует определенная конструкция.

Видео

Утепление дымохода часть 3 (заключительная)

Смотрите это видео на YouTube

Сам процесс действий легкий. Патрубок оборачивается слоем минеральной ваты и ее закрепляют. Затем все закрывается кожухом.

Если сравнить с асбестовым вариантом, то патрубок из стали потребует утеплителя с большей толщиной. Также отличаться будут методы крепления материала на дымоотводе их стали.

Несколько слов о безопасности

Существуют некоторые требования к безопасному использованию

Важно не только соорудить такую систему своими руками правильно, но и использоваться он должен тоже по строгим правилам:

1. Для растопки нельзя применять горючую жидкость и легкозагорающиеся материалы. В твердотопливных обогревательных устройствах не разрешают укладывать дрова, которые по протяженности длиннее длины топки.
2. Нельзя использовать дымоходные трубы для сушки белья и других предметов гардероба.
3. Не разрешается производить очистку методом выжигания сажи, это может закончиться быстрым выходом из строя.
4. Нельзя для очистки брать в работу хлоросодержащие вещества.
5. Любая попытка заливать пламя в топке водой может закончиться плачевно.
6. Чистку дымохода советуют проводить минимум 2 раза в полгода.
7. Не меньше двух раз в году рекомендуют выполнять техобслуживание.
8. Чтобы не возникало дополнительных проблем с функционирование дымовыводящего канала, необходимо четко придерживаться советов, которые излагают производители. Не стоит пытаться применять теплогенерирующие приборы любым другим способом.

Видео

Типичные ошибки при установке печей и дымоходов

Смотрите это видео на YouTube

Аргументы за самостоятельную постройку

Красивый и функциональный самодельный дымоход можно соорудить легко, если внимательно прочитать все изложенные рекомендации. При этом есть возможность сэкономить значительные средства.

Также конструкция своими руками, в отличие от модульного варианта, позволяет обойтись без многих дополнительных работ. Ведь в некоторых случаях использование модульного дымохода может быть сильно ограничено.

А в случае сомнения всегда можно обратиться за помощью к профессиональным мастерам. Они дадут грамотный совет или окажут помощь грамотными монтажными работами.

Правила безопасности

Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:

• проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
• идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
• указанное расстояние заполняется негорючими материалами;
• отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
• труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
• максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
• дымоход не должен крепиться к перекрытию или кровле жестко.

Выбор теплоизоляционного материала

Теплоизолятором могут быть следующие материалы:

базальтовая или минеральная вата. Утеплитель способен выдерживать нагрев до 600ºС. Основными недостатками является: выделение формальдегида, так как в состав материала входят смолы и неустойчивость защитных качеств при намокании, что возможно в случае образования конденсата;

керамзит. Материал обладает отличными свойствами. При намокании керамзит быстро восстанавливает свои функции. Однако для обустройства перекрытия придется дополнительно ставить емкости, в которых материал будет располагаться;

Керамзит средней фракции

минерит. Материал состоит из цемента, целлюлозы и минеральных наполнителей. Плитка минерита способна выдерживать температуру до 600ºС. При нагревании не выделяет вредных веществ, а при попадании воды не теряет своих свойств;

• асбест. Является неплохим изолирующим материалом, однако при сильном нагревании выделяет вредные для человека вещества;
• песок или глина. Материалы использовались в качестве теплоизоляторов ранее, до появления современных утеплителей. Однако некоторые специалисты предпочитают пользоваться натуральными материалами, нежели искусственными.

Изоляция стыков труб

Для придания стыкам герметичности применяют:

• высокопрочные герметики, способные выдерживать большие перепады температур;
• специальные хомуты, изготовленные из такого же материала, как и дымоход.

Устройство дымохода в деревянном доме: обучающее видео:

Деревенский дом из бревен – мечта любого любителя загородного отдыха. Каждый владелец подтвердит, что в таком жилище и дышится легко, и спится крепко. Особенно в сырую промозглую погоду или во время вьюги и мороза. Конечно, если жарко натоплена печь или работает котел.

Только вот не стоит забывать, что температура, при которой начинает тлеть дерево – 200 градусов. Для отопительной системы, дым и газ в которой разогреваются до 800, это не так уж и много. Отводная труба может разогреться сильнее. А система дымоотвода, так или иначе, контактирует со стенами или перекрытиями. Поэтому следует быть крайне осторожным, проектируя дымоход.

В таблице приведена температура дымовых газов для разных отопительных приборов:

Как видим, разогрев дымохода вполне реален.

Строительство дымохода

Прежде всего, необходимо построить топку, используя огнеупорный кирпич, так как обычный кирпич не обладает необходимой прочностью. После этого необходимо построить стену вокруг топки такой же высоты.

Пустое пространство между коробкой и стеной должно быть заполнено кирпичом и раствором.

• Необходимо построить воздухонепроницаемую заслонку и обложить ее кирпичом и раствором. Вокруг заслонки необходимо выложить дымоход, а затем построить дымовую камеру, в которую будет поступать дым.
• После того как все это будет сделано, постройте из кирпича и раствора собственно дымоход. Он может быть на одной высоте с крышей или выше. Венец сверху должен быть наклонным, чтобы вода не просачивалась в дымоход.

Главные ошибки

Выход через стену

Некоторые ошибки, допускаемые во время строительства, могут стать причиной пожара или отравления угарным газом. К последствиям можно отнести дорогостоящую переделку дымохода. Нужно правильно выбрать материал для кладки. Так, для одних видов печей и каминов подойдет обычный кирпич, а в других его применение будет просто недопустимо.

• плохая изоляция;
• неправильная установка вентиляционной системы, что приводит к попаданию дыма и угарного газа в дом;
• внесение изменений в конструкцию или ремонт без предварительных расчетов.

Это все нюансы возведения дымоотвода, но их надо знать приступая к строительству. Внимательно изучите требования к созданию отопительной системы и кладке камина, так как в случае халатности и неквалиффицированности очень высок риск возникновения несчастного случая. Получите консультацию мастера или пригласите его осмотреть построенный дымоход.

Что нужно знать о правилах монтажа дымохода в деревянном доме?

Постоянная температура продуктов сгорания в дымовых устройствах отопительных систем может отличаться в зависимости от из конструкции, от конструкции дымоходной системы и по мере удаления от места сгорания. Из приведенной таблицы вы сможете узнать, какова температура продуктов сгорания в тех или иных отопительных приборах.

температура продуктов сгорания

Дома из дерева используются человечеством уже множество лет. Конечно же, за это время выработан определенный свод правил, который сконцентрировал опыт строительства систем печного отопления в таких жилищах. В нашей стране строительный опыт в этой области собран в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Мы постараемся в подробной форме изложить вам всю суть информации, содержащейся в этом документе.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Керамический дымоход

Современные производители изготавливают пожаробезопасные и прочные конструкции из качественной керамики. Дымоход в деревянном доме собирается из специальных элементов и состоит из нескольких слоев материала. Изнутри поверхность покрыта устойчивым к высокой температуре керамическим материалом.

Благодаря гладкой поверхности сажа не скапливается, что обеспечивает хорошую тягу. Однако монтаж таких конструкций для камина или печного оборудования рекомендуется доверить профессионалам, так как она имеет большой вес, поэтому нужен определенный опыт и своими руками вряд ли получится сделать качественную установку.

Сборка керамической трубы

1. Для начала необходимо подготовить цементную подушку, после чего на нее монтируется оболочка в качестве основания. Вместо этого можно использовать цементный состав М150.
2. В другом блоке следует сделать отверстие для вентиляционной решетки, а также закрепить емкость для конденсата. Затем прикрепить изоляционный материал между блоком и емкостью.
3. В другом блоке — сделать отверстие для тройника. Для соединения трубы используется герметик или цемент М150.
4. Если печь подключается через отвод, то необходимо сделать окно на двух блоках.
5. Тройник, ведущий к камину, необходимо закрыть утеплительным материалом, а сверху выложить фартук из металла.
6. Расстояние между блоком и дымоходной трубой должно быть минимум 5 см.
7. Последний блок покрывается специальной плитой, а труба — конусом.
8. Если предполагается отделка дымохода кирпичом, то рекомендуется воспользоваться консольной плитой.

А если из кирпича?

Прямой кирпичный дымоход строится заодно с печью только, если это предусмотрено ее проектом. Надстраивать кирпичный дымоход над любой существующей печью недопустимо! Поэтому кирпичный дымоход к уже действующей печи строится непременно пристяжным.

Самое сложное здесь – переход от печи в дымоход, т. наз. воротной узел или просто воротник. Кирпичный воротник печи и в старину мог правильно сложить далеко не всякий печник, но в наше время устроить его легче: на воротник берут отрезок металлогофра из стали 321. В вороте печи и входном окне дымохода его фиксируют и герметизируют жидкой сваркой – жаропрочным до 1100-1200 градусов электропроводящим клеем. Именно жаропрочным, т.е. сохраняющим при заданной температуре свои механические параметры, в т.ч. пластичность; жаростойкость гарантирует только устойчивость к данной температуре без разрушения.

А при чем тут электропроводность? При том, что в жидкую сварку вводится большое количество металлического порошка. Он обеспечивает отсутствие сквозных микротрещин и согласование воротника с кирпичом по ТКР.

Что нужно знать

Устройство дымохода из кирпича показано на поз. 1 рис. Выкладывается он из печного кирпича на известково-цементном растворе (цемент М400 : известь : песок 1 : 2 : 5) обязательно по шаблону (поз. 2), башмак которого 2а опирается на стену. Расширение трубы над кровлей (выдра) и оголовок трубы вместе не допускают задувания порывами в трубу и протекания крыши по стыку ее с трубой. Для того и другого шейка трубы между выдрой и оголовком должна содержать не менее 3-4 рядов кладки. Ровная часть выдры должна состоять не менее чем из 2-х рядов. С учетом наклона крыши всего на выдру приходится 7-8 рядов кладки (ряды 2-9 на поз. 3 вверху слева и внизу). Если вам предложат проект дымохода с выдрой менее чем на 7 рядов, а крыша у вас обычного уклона – халтурщики или неумехи.

Устройство и способ кладки кирпичного дымохода

Назначение распушки кирпичного дымохода противопожарное. Вверх от перекрытия и вниз от потолка пояс распушки (ее ровная, без уступов, часть) должен выступать не менее чем на 70 мм. Т.е., в поясе распушки для наилегчайшего из возможных перекрытия должно быть хотя бы 2 ряда кладки, а обычно нужно 3-4 для чердачного и более 4-х для мансардного. Поскольку на собственно распушку нужны 3 ряда, то распушка менее чем в 5 рядов однозначно брак на стадии проектирования.

Условие долговечности и надежности стояка кирпичного дымохода: если количество рядов распушки/выдры нечетное, то подстилающий и накрывающий ряды стояка должны быть идентичны, ряды 1 и 7 справа вверху поз. 3. Если же количество рядов распушки/выдры четное, то подстилающий и накрывающий ряды стояка должны быть зеркальным отражением друг друга, ряды 1 и 10 внизу на поз. 3. Попросту: порядовка стояка под и над выдрой/распушкой не должна сбиваться.

Порядовки распушки кирпичного дымохода с квадратным и прямоугольным каналом

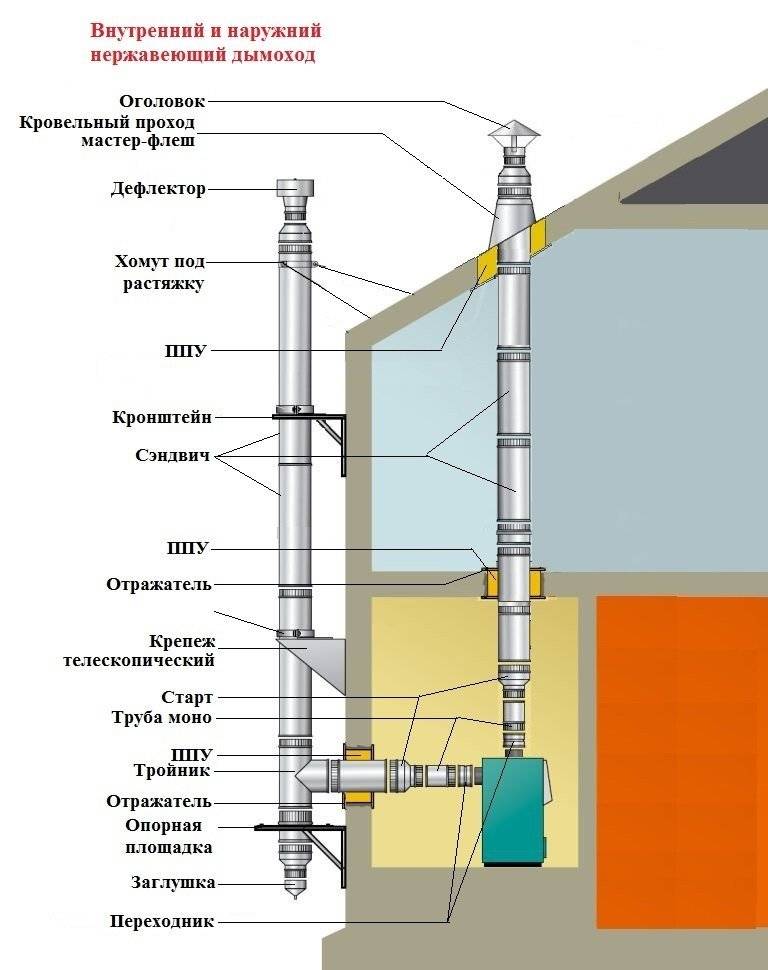

Комплектация и установка дымоходов из нержавейки

Внешне вентиляционное устройство выглядит как вертикальная стелла овального круглого сечения у стены дома. Корпус стоек к воздействию атмосферных осадков и агрессивной среде дымного воздуха. Устанавливается труба с использованием следующих деталей:

• прямые участки различной длины, стыкуемые через раструб;
• колено под 45º для плавного изменения курса;
• отводы 90º используют при отходе от топки с горизонтальным патрубком;
• оголовник на газовый выхлоп – колпак или дефлектор;
• термостойкие принадлежности для проведения ствола сквозь перекрытие, крышу или перегородку;
• тройник для слива конденсата, ревизионного люка;
• сборник жидкости с клапаном, крепёжные скобы, хомуты.

По сравнению с кирпичной шахтой, установка нержавеющего дымохода обходится дешевле и занимает меньше времени. Надёжность той и другой системы примерно одинаковая.

Виды вытяжек для подключения к очагу

Газоотводов выпускается много, и классифицируют их по нескольким признакам: по виду и устройству, размерам и способам соединения секций, по марке НС. Последний фактор важен в связи с кислотностью влаги, выделяющейся из дымной среды при контакте со стенками газохода

Сначала обращают внимание на строение канала проветривания, который бывает трёх видов:

• Одностеночные модели из листовой стали 0,5―2,0 мм заводского изготовления. Прокладываются внутри помещений, в наружном варианте требуется утепление корпуса, чтобы не потерять эффективность тяги. Минеральная вата в сочетании с фольгой – недорогое решение, если потребуется внешняя установка трубы для дымохода из нержавейки.
• Гофрированный рукав из НС выступает в качестве самостоятельного вентканала на сложных трассах. Длина изделия до 10 метров.
• Сэндвич дымоходы имеют двустенную конструкцию: в трубу большего диаметра помещается меньшее сечение, а зазор заполняется базальтовой ватой, устойчивой к нагреву. Такая сборка работает при любом расположении относительно стены здания.

Последний вариант имеет наибольшее распространение. Проходное сечение сэндвича 100―1000 мм.

Особенности монтажа нержавеющих труб

Установка дымохода из нержавеющей стали не очень сложная. В отличие от керамических труб, фундамент под такой газоотвод не требуется. К другим особенностям сборки относятся:

• заблаговременное определение соединительных мест: нельзя сочленять элементы в перегородках и потолке – дистанция до преграды ≥0,7 м;
• разметка прохода трубопровода сквозь кровлю – минимальный зазор 130 мм, если покрытие не горит; в другом случае 20 см для сэндвича и 1 метр при одностенной трубе;
• предварительная обработка стыков внутри воздуховода спецгерметиком;
• присоединение звеньев на горизонтальных и наклонных участках делают по ходу дыма, не затрудняя его движение; вертикальных – по стоку конденсата, чтобы вода не затекла в утеплитель;
• исключение соприкосновения дымоотвода с электропроводкой или газоснабжающими трубами.

Герметизация – важный этап строительства, от него зависит безопасность людей, а также стабильность тяги в вытяжном канале. Мастики берут термостойкие на силикатной основе.

Варианты соединений с котлами

Вентиляцию с оболочкой из НС изготавливают для твёрдотопливных котлов из стали AISI 321, 310, 309, ≥1,0 мм, газовых – толщиной 0,5―0,6 марки AISI 304, 304L и дизельных – AISI 316L=0,6―0,8 мм. У водогрейных колонок и печей подключающие к вентканалу патрубки располагаются с направлением вверх или горизонтально. При подключении соблюдаются правила:

• соотношение диаметров дымоотвода и топки для камина 1:10, квадратного – 1:15; поддувало должно быть меньшего размера;
• в других случаях сечение газоотвода всегда больше выхода из котла, если он не оборудован встроенной турбиной для создания тяги;
• сборка ведётся снизу вверх: от отопителя.

Подключение к стволу проветривания выполняется с вмонтированием в разъём шибера или заслонки. Все соединения скрепляются хомутами.

Почему при монтаже дымохода через деревянную стену следует обратиться к специалистам

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Делать выход лучше с использованием готовых проходных узлов. Устанавливать их герметично могут специалисты, имеющие определенные навыки Даже зная, как проводят дымоход через деревянную стену от камина или металлической печки, не стоит рисковать, а доверить работу профессионалам

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора

При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора. При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

• высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
• мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
• материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Как построить дымоход своими руками

Самый простой способ устройства дымоотвода печи — это купить и установить уже готовый прибор. Но в случае кирпичных дровяных печей, построенных своими руками, целесообразно выложить такой канал самостоятельно.

Выбор проекта

При выборе проекта руководствуются следующими факторами:

1. Функциональность печи — если ее главной задачей будет отопление дома, лучше выбрать горизонтальный дымоотвод. Для обустройства камина, несущего декоративную функцию или для установки плиты на кухне лучшим вариантом станет вертикальная модель дымоотвода.
2. Мощность печи — от этого показателя зависит сечение дымохода, иногда его протяженность.

Фото 2. Пример схемы печи с горизонтальным дымоходом. Рядом с дымовыми каналами располагается сушильная камера.

Большое значение имеет частота пользования печью. Горизонтальный дымоотвод потребует более тщательного ухода, поэтому если конструкцию подключают лишь во время редких поездок на дачу, вертикальная модель будет лучшим вариантом.

Материалы

Температура в дымоотводном канале достигает высоких значений, поэтому для изготовления кирпичного дымохода подойдет только термостойкий полнотелый кирпич и кладочный раствор на основе шамотной глины. Один из значимых моментов — устойчивость материалов к окислению конденсатом

Особенно это важно в случае постройки горизонтального дымохода

Для работы также потребуются металлические детали — задвижки, сетки, вьюшки. Лучше всего использовать модели из жаропрочной стали или чугуна, приобрести которые можно в строительных магазинах.

Инструменты

Для работы понадобится тот же набор инструментов, какой используется для выполнения кладки печи:

• емкость для замешивания раствора и лопатка;
• мастерок;
• печной молоток;
• правило;
• измерительные приборы — рулетка, строительный уровень;
• вспомогательные отвесы, шнуры.

Чтобы установить петли и другие металлические детали требуется сварочный аппарат.

Этапы работ

Главные особенности дымоотвода — полная герметичность и по возможности ровные внутренние стены. Поэтому кладка выполняется аккуратно и плотно, лучше если ширина швов не превышает 3—5 мм. Работы осуществляют в следующей последовательности:

1. Над сводом топочной камеры делается первый ряд кирпичей, который становится дном дымохода.
2. Выкладываются две стенки дымового канала. На этом этапе устраиваются специальные окошки для чистки, куда монтируют металлические дверцы.
3. При работе постоянно проводится проверка ровности кладки строительным уровнем.
4. Чтобы снизить скопление сажи, внутренние стенки делаются идеально ровными, все излишки раствора тщательно удаляются.
5. Выкладывается перекрытие дымоотводного канала.
6. В перекрытии оставляется отверстие для выхода дыма. Вокруг него впоследствии выкладывается завершающая вертикальная часть дымоотвода.

Важно! После завершения работ дымоход просушивают по тем же правилам, что и саму печь, постепенно увеличивая объемы протапливания

Определяемся с размерами и формой конструкции

Правильно рассчитанный размер дымохода имеет прямое отношение к созданию качественной тяги, процесс сгорания топлива в этом случае происходит с высокой продуктивностью. Считается, что для эффективной работы минимальная высота вытяжной трубы должна составлять приблизительно пять метров. Пожарную безопасность сооружения обеспечивает толщина ее стенок.

Промежуток между дымоходом и стеной составляет порядка сорока сантиметров, при проходе сквозь перекрытие выполняются специальные расширения толщины стенок. Размеры и форма дымохода рассчитываются в зависимости от конструктивных особенностей здания и кровли, величины обогреваемых помещений и так далее. Дымоход должен находиться в соответствии с общим архитектурным обликом, так, в маленьком дачном домике неуместна большая труба.
