Качели садовые своими руками из металла: популярные варианты самоделок с чертежами и инструкциями по сборке

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

• ширина сиденья для 1 человека – 50 см;
• высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
• расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
• высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

ФОТО: newspasky.ruФОТО: vashaterrasa.ruФОТО: good.ctlx.ruФОТО: dskstenki.ru

Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

• с такой формой удобно работать;
• стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
• они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками. Пошаговые фото помогут в нашей работе

Пошаговые фото помогут в нашей работе.

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

ФОТО: proekt-sam.ruФОТО: vseprotruby.ruФОТО: www.pinterest.ru

Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

• 5 профильных труб 40×40×2000 мм;
• 2 профильные трубы 20×20×1000 мм;
• 3 профильные трубы 20×40×1000 мм;
• доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

Иллюстрация	Описание работы
	Состыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
	Уложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
	Сварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
	Установить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
	Приварить нижние рёбра жёсткости спереди конструкции и сзади
	Для того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов
	Болгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
	Согнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
	Разделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить
	Для крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
	Получится сиденье правильной анатомической формы.
	К профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи
	С другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки
	Закрепить цепи на карабинах в ушках на верхней перекладине
	Вот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Разнообразие материалов крыш

Садовые качели снабжают самыми разнообразными крышами, отличающимися по размеру, конфигурации и материалу исполнения. В число популярных конструкций входят следующие варианты:

Из текстиля. Подобный навес над качелями обычно поставляется в комплекте с изделием, но может выполняться и на заказ. Он шьется из износостойкой ткани на основе акрила или полиэстера, что обеспечивает отличные эксплуатационные качества. Текстильный навес может иметь форму трапеции или прямоугольника, быть одно- или двускатным; нередко его дополняют противомоскитной сеткой.

Модель с двускатным навесом Источник fastbox.su

• Из дерева. Выбор деревянной крыши позволяет поддержать стиль других построек; такая конструкция вписывается в любой окружающий ландшафт. Постройка получается надежной, недорогой и экологичной.
• Из металла. Прочное и легкое изделие, обладающее особенностью — ему необходима качественная антикоррозийная защита. Не стоит забывать, что на солнце металл нагревается, а во время дождя создает больше шума, чем любое другое покрытие.
• Из черепицы. Такая крыша для качелей чаще выбирается для того, чтобы соответствовать архитектуре окружающих построек. Навес из металлочерепицы имеет более нарядный вид, а сооружение из битумной черепицы более легкое и не шумит во время дождя.

Конструкция и основные элементы качелей

Схема конструкции качелей для дачи

Качели являются неотъемлемым атрибутом дач и загородных домов, создающим атмосферу уюта и романтики. Для хорошего времяпровождения необязательно покупать готовую модель, так как многие из них имеют несложную конструкцию, и их легко изготовить самостоятельно. Но предварительно изучите их устройство.

Все качели отличаются только внешне и состоят всего из нескольких элементов:

• Опорные стойки. Они обеспечивают устойчивость качелей во время эксплуатации. Их закапывают в землю или устанавливают на жесткое основание — бетонированную поверхность, плитку и т.д. В последнем случае конструкцию можно легко переместить на другое место.
• Сиденье. Это посадочное место для пользователя. Изготавливается в широком диапазоне размеров до 2 м длиной. Самые простые представляют собой простую деревянную доску длиной 40-60 см. Сиденья садовых качелей часто делают в виде дивана со спинкой, подлокотниками и подушками.
• Подвесы. Элементы крепления посадочного места к силовому элементу каркаса. Для этих целей используют простые веревки, цепи или металлические прутья. Подвесы из цепи выглядят предпочтительней.
• Навес. Защищает пользователей и подушки на посадочном месте от солнца и дождя. Наиболее популярная форма — односкатная с наклоном назад 10°. Если качели не убираются на зиму, его делают двускатным. Состоит навес из каркаса с натянутым полотном или жестким покровом.
• Подушки. Используются, если место сиденья очень жесткое или сделано из сетки. Их изготавливают со съемными чехлами для удобства стирки и замены.

Наиболее распространены схемы качелей в виде буквы «А» с углом в верхней части 30-40°: это простая устойчивая конструкция относительно небольших размеров. П-образные модели дополняются нижней перекладиной и распорками, соединяющими боковые стойки с нижней, но каркас громоздкий, к тому же имеет у основания дополнительные упоры, предупреждающие опрокидывание. Конструкция в виде буквы «Ж» удобна при наличии крыши.

Схема конструкции посадочного места для качелей

От размеров и грузоподъемности посадочного места зависят конструкция стоек, размеры качелей и способ соединения элементов. Поэтому начинать проектирование надо с него.

Необходимо учитывать такие моменты:

1. Сиденье на 2 человек должно выдержать 150-200 кг, на 3-4 — более 250 кг.
2. Минимальная длина посадочного места на одного человека — 40-60 см.
3. Минимальный промежуток между сиденьем и боковыми стойками качелей: 30 см для цепных подвесов, 40 см — для канатов.
4. Удобнее раскачиваться при наличии спинки и подлокотника.
5. Сиденье для качелей крепится с уклоном назад, чтобы снизить мышечное напряжение при раскачивании.
6. Каркас укрепляется ребрами жесткости.
7. Расстояние от земли до сиденья выбирается таким, чтобы можно было без проблем сесть.

При изготовлении детских качелей своими руками помните, что наличие ремней безопасности обязательно. Количество посадочных мест не должно превышать три. Многоместные конструкции удобны при наличии нескольких детей, чтобы не было очереди. Цепи подвеса выбирайте с мелкими звеньями, чтобы избежать защемления

Для детских качелей важно, чтобы ножки ребенка касались земли, иначе он не сможет сесть без посторонней помощи, а также раскачиваться и тормозить. К примеру, при росте до 80 см высота подвеса — 54 см, при росте до 139 см — 86 см.

Сиденье крепится к перекладине разными способами:

• С использованием пружины. К ригелю крепятся металлические скобы. Такой же элемент имеется на цепи. Между ними устанавливают тугую пружину, которая обеспечивает плавность раскачивания.
• Кольцами или скобами. В свою очередь требуется их крепление к перекладине. Подвес фиксируется к кольцам крюком или карабинами.

Что понадобится для изготовления качелей из профтруб

В первую очередь для каркаса качели понадобится профильная труба. Сечение выбирают с учетом предусмотренной нагрузки. Если каркас сварить из трубы сечением 40х40 мм и толщиной стенки 1 мм, то он выдержит до 200 кг. Качели для взрослых или с тяжелой скамейкой изготавливают своими руками из трубы сечением 70х70 мм и толщиной стенки 2 мм.

Тяги, перемычки, каркас навеса создают из трубы меньшего сечения: 15х15, 20х20 мм. Профиль для этих элементов необязательно брать квадратный. Подойдет прямоугольная труба.

Сиденье традиционно делают своими руками из дерева. Подойдет брус с размером стенок 50х50 или 50х40 мм, доска толщиной 20-25 мм. Иногда сиденья делают из пластиковых подоконников, автомобильных покрышек.

В зависимости от предполагаемой нагрузки, подготавливают подходящий подвижный узел: шарнир, пружина, карабины и другие приспособления.

Из инструментов нужна болгарка, сварочный аппарат, электродрель, рулетка и уровень. Может понадобиться молоток, пассатижи, пила по дереву, рубанок.

ЧЕРТЕЖ качели из дерева для беседки своими руками. Сделай сам!

Попробуем создать у себя в саду европейскую атмосферу создав такие качели в беседке типа перголе.

Давайте подробно изучим инструкцию

Создание этого модного диванчика для качелей начнем с углов основания. Соединим между собой горизонтальную и вертикальную части угла

Далее соединяем оба угла с помощью деревянных планок

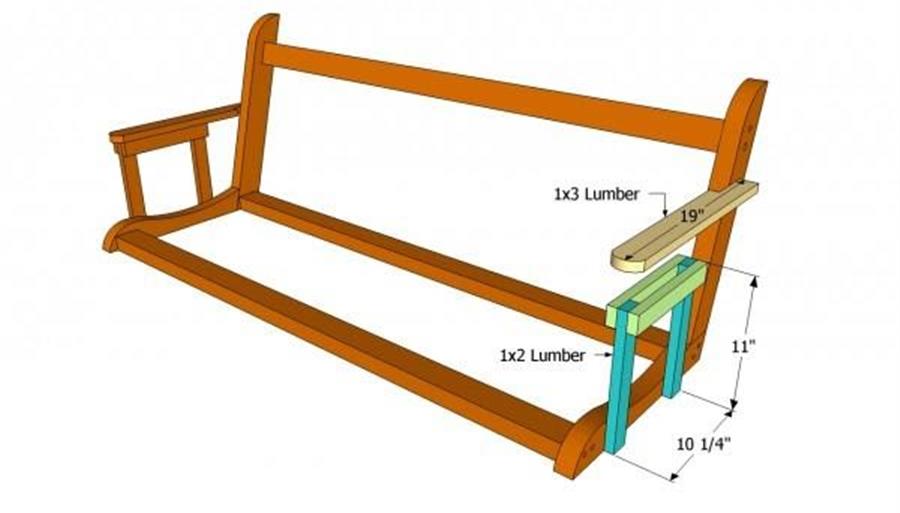

Затем установим подлокотники нашего диванчика

И начинаем стелить доску. Сначала сиденье, затем спинка

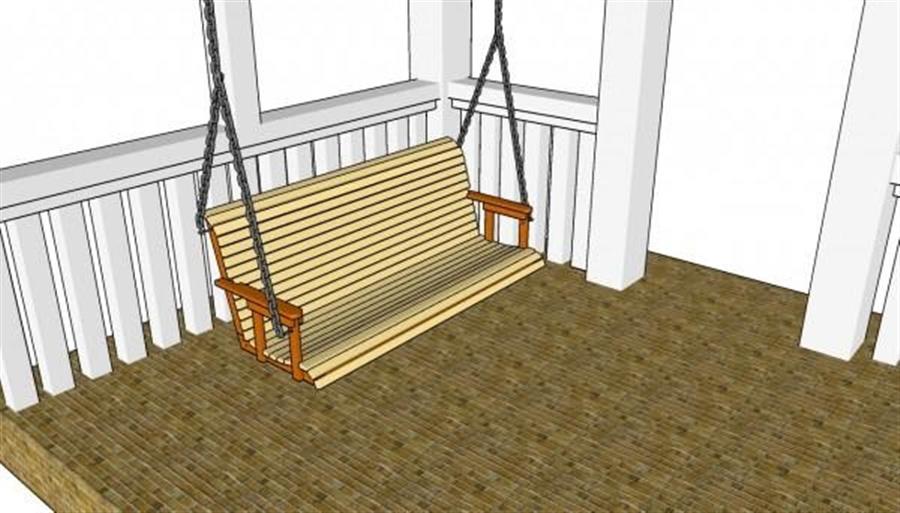

С помощью винтов-петель подвесим цепи или канаты и можем устанавливать скамью в любую беседку или крыльцо

Источник фото: www.howtospecialist.com

Читать полностью (ссылка)

Изготовление и установка рамы

Чтобы сконструировать основную часть качелей необходимо заранее купить и доставить строительные материалы. Для этого потребуется древесина с поперечными размерами 150х45 мм следующей длины:

• 2100 мм – 1 доска (для ригеля).
• 2775 мм – 3 доски (для ножек).
• 320 мм – 2 доски для распорок в верхней части основы.
• 990 мм – 2 доски для распорок в нижней части основы.

Ниже приведен чертеж классического А-образного типа рамы.

При самостоятельной обрезке частей основы можно воспользоваться следующей схемой разведения и выравнивания ножек.

После подготовки и обрезки материалов необходимо соединить ножки с распорками и ригелем шурупами. Крепеж осуществляется в местах, указанных на схеме.

Нижняя часть конструкции вкапывается в землю на полметра. Таким образом, нижняя распорка будет находиться ровно на поверхности земли.

Ригель основы должен быть строго горизонтален поверхности. Это можно проверить пузырьковым уровнем. Если все было сделано правильно, и качели устанавливались на ровную подготовленную поверхность, то проблем не будет. В противном случае нужно выровнять качели, заглубив одну из частей.

Важно! Так как часть ножек будет находиться в земле или бетонной основе, необходимо обработать эти части битумной мастикой. Это позволит продлить срок службы качелей, снизив воздействие влажности на дерево.. Подготовить материалы и собрать качели своими руками из дерева будет достаточно просто, имея под рукой чертежи и фото желаемой модели

На видео ниже представлено детальное пояснения основных принципов сборки качелей

Подготовить материалы и собрать качели своими руками из дерева будет достаточно просто, имея под рукой чертежи и фото желаемой модели. На видео ниже представлено детальное пояснения основных принципов сборки качелей.

Преимущества качели из металла

Разнообразие самодельных садовых качелей на просторах интернета просто впечатляет. Из чего их только не изготавливают — металл, дерево, шины, ковка и многие другие материалы.

Мы рассмотрим одну из наиболее  популярных моделей — качели из металла.

Преимуществ металлических садовых качелей множество:

• Долговечность. Металл не поддается естественному гниению, не трескается, не рассыхается.
• Надежность. Это самый крепкий материал, который используется для такого рода конструкций.
• Доступность. Хороший металл стоит намного дешевле, чем древесина подходящего уровня качества.
• Вариантность конструирования. Любые ваши предпочтения и пожелания можно воплотить с помощью такого материала.

Как видите, достоинства конструкций из металла впечатляют, поэтому можно смело отдавать предпочтение этому варианту.

Подготовка сиденья

Добиться одинаковой высоты спинки и ширины скамьи можно очень просто – следует распилить доски одной толщины на отрезки около 60-ти сантиметров.

Элементы сиденья соединяются между собой шурупами. Для большей прочности можно промазать клеем места соединений деревянных элементов.

По бокам скамьи устанавливаются подлокотники на той высоте, на которой будет удобно расположить руку. Помимо дополнительного комфорта дощечки-подлокотники предотвращают падение вбок.

На спинку скамьи привинчиваются «ушки», с помощью которых закрепятся подвесы.

Скамья покрывается краской или лаком. Можно подготовить на всю длину и ширину скамьи мягкую подкладку-подушку.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Вот первые — качели-весы или балансир.

Качеля для детей — балансир или весы

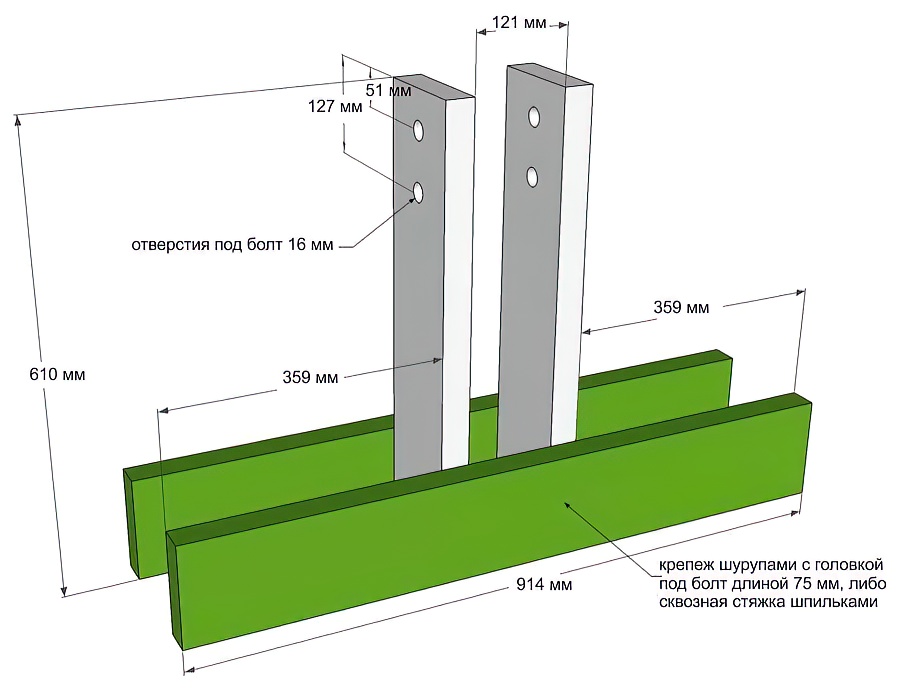

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

Качели из полипропиленовых труб и фанеры

Как делать

1. Вырежьте из фанеры сиденье размером 30 × 30 см или 30 × 40 см. Просверлите по углам отверстия для крепления верёвки. При желании покройте фанеру краской.

Нарежьте полипропиленовую трубу на части: 15 см — четыре штуки, 25 см — две штуки, 35 см — две штуки. Просверлите в каждом отрезке сквозные отверстия по обоим краям.

Разделите верёвку на два равных куска. Затем каждый сложите пополам, проденьте и закрепите в карабинах. Это будут левый и правый подвесы.

YouTube‑канал «Марсель Ярмаков»

2. Возьмите самый длинный отрезок трубы и проденьте по одной верёвке правого и левого подвесов в отверстия с каждой стороны.

YouTube‑канал «Марсель Ярмаков»

3. Следом нанижите по одному среднему отрезку трубы, так же вставляя верёвку через отверстия на концах деталей.

YouTube‑канал «Марсель Ярмаков»

4. Далее — по одному самому короткому кусочку. Здесь уже верёвка вставляется в саму трубу, по всей длине.

YouTube‑канал «Марсель Ярмаков»

5. Теперь через отверстия второго длинного отрезка проденьте свободные концы левого и правого подвесов.

YouTube‑канал «Марсель Ярмаков»

6. Засуньте верёвку в оставшиеся свободные отверстия в трубках средней длины. И затем добавьте по одному короткому кусочку, снова пропуская канат через трубу по всей её длине.

Проденьте свободные концы подвесов в отверстия сиденья и завяжите на каждом из них по узлу.

YouTube‑канал «Марсель Ярмаков»

7. Закрепите карабины на любой прочной опоре. Качели готовы!

YouTube‑канал «Марсель Ярмаков»

Что можно изменить

• Сиденье также легко смастерить из разделочной доски или деревяшки подходящего размера.
• Вместо труб сгодятся деревянные бруски или черенки от садового инвентаря. Правда, придётся повозиться с высверливанием отверстий для верёвки.

Материалы и инструменты

Для устройства деревянных качелей своими руками длиной 3 м со скамьей 1,2 м и с А-образными опорами понадобится:

• для стоек — 4 бруса сечением 100х100 мм длиной 3 м;
• для перекладины — брус 80х100 мм такой же длины;
• для боковых перемычек — доска 32х100 или 40х100 мм длиной 6 м;
• для каркаса сиденья — брусок 50х50 мм общей длиной 5 м;
• цепь или канат для подвесов;
• для крепления подвесов и сиденья — карабины, готовые кольца, куски арматуры или толстые гвозди;
• нержавеющий или оцинкованный крепеж — болты, саморезы, гвозди, накладки;
• струбцины, инструменты для резки и шлифовки дерева;
• дрель, шуруповерт;
• антисептическая пропитка, лакокрасочные материалы;
• лопата, цемент, песок, рубероид (для бетонирования опор);
• рулетка, карандаш, угольник.

Полезные рекомендации

И спинку, и сиденье надо делать как можно более гладкими — при этом не имеет значения, будет ли пользоваться качелями взрослый либо ребенок. Идеальным выбором потому окажутся бруски либо доски, которые отшлифовали наждаком. Первоначально обработка производится с крупным зерном, потом его калибр уменьшают. Для крепления нарезанных досок применяются заблаговременно подготовленные выемки. В них вкручивают болты, стараясь утопить головки.

До завершения сборки все дерево пропитывают антисептиком и лаком. Металлические части надо грунтовать и красить. По углам каркаса ставятся рым-болты. Для прикрепления цепей на ушки подобных болтов применяются либо нарезные муфты, либо монтажные карабины. Подвешивать скамейки нужно также на рым-болты. У домашних мастеров есть выбор, закреплять ли их на углах или поверх краев.

Полезно будет дополнить качели козырьком. Не только детям, но и взрослым очень важна эффективная защита от осадков и солнечных лучей. Козырек представляет собой прямоугольную стальную раму с усилением перемычками. Сверху на раме монтируют лист поликарбоната.

Сечение профилей для козырька обычно невелико. Их сваривают между собой и закрепляют на верх каркаса качелей, также с применением сварочных аппаратов. Устанавливать лист поликарбоната можно только после высыхания краски на металле. Его фиксируют саморезами, дополненными уплотняющими шайбами. Торец козырька рекомендуется перекрывать профилем из полимера, который не позволит проникнуть внутрь насекомым или пылинкам.

Полезные советы

Чтобы качели из металла, сделанные своими руками, на цепях или другом подвесе служили долго и надежно, необходимо придерживаться следующих рекомендаций:

• использовать качественный расходный материал;
• не экономить на крепежных элементах;
• не игнорировать обработку антикоррозийным составом;
• деревянные бруски обрабатывать грунтовкой;
• для защиты от солнца и атмосферных осадков использовать навес;
• для комфортного использования сшить мягкие декоративные элементы в виде подушек, сиденья, чехла с применением непромокаемого материала и поролона.

Кроме этого, для большей оригинальности и привлекательного внешнего вида стойки рекомендуется украсить узорами. Вокруг качели высадить многолетники, установить декоративный заборчик, обустроить детскую игровую зону.

Имея массу положительных характеристик, чего нельзя сказать об остальных материалах для сборки самодельных конструкций, металлические изделия нуждаются в периодическом и правильном уходе. Это связано с риском появления ржавчины на них.

Нужно время от времени производить осмотр садового объекта, делать зачистку поржавевших участков, при необходимости подкрашивать их. Но сначала следует обработать проблемные места при помощи преобразователя ржавчины, чтобы предотвратить окислы в защитную пленку. И только потом можно приступать к окрашиванию поверхности.

Во избежание появления неприятного скрипа стоит использовать масло. Такой прием позволяет продлить эксплуатационный срок качели. Цепи на зиму желательно убрать в сухое помещение.
