Как сделать печь для бани из бочки своими руками

Изготовление буржуйки из металлической бочки

Для изготовления такой печи необходима бочка с толщиной стенки не менее 4 мм. Температура внутри печи будет достигать 700 и выше градусов тепла. Бочка с тонкой стенкой быстро деформируется от таких температур. Лучше брать с запасом, чтобы предотвратить деформацию металла.

Какие же материалы понадобятся нам для изготовления буржуйки из металла своими руками?

Бочка металлическая со стенкой не менее 4 мм – 1 шт.
Арматура или прутки, диаметром не менее 25 мм – 4 метра.
Материал для крышки печи – лист железа 700х500 мм, толщина 4 мм.
Труба дымохода, диаметр 150 мм — у нас получилось 12 метров вместе с изгибами.

Необходимые инструменты:

УШМ.
Шуруповерт.
Сварочный аппарат.
Перфоратор.

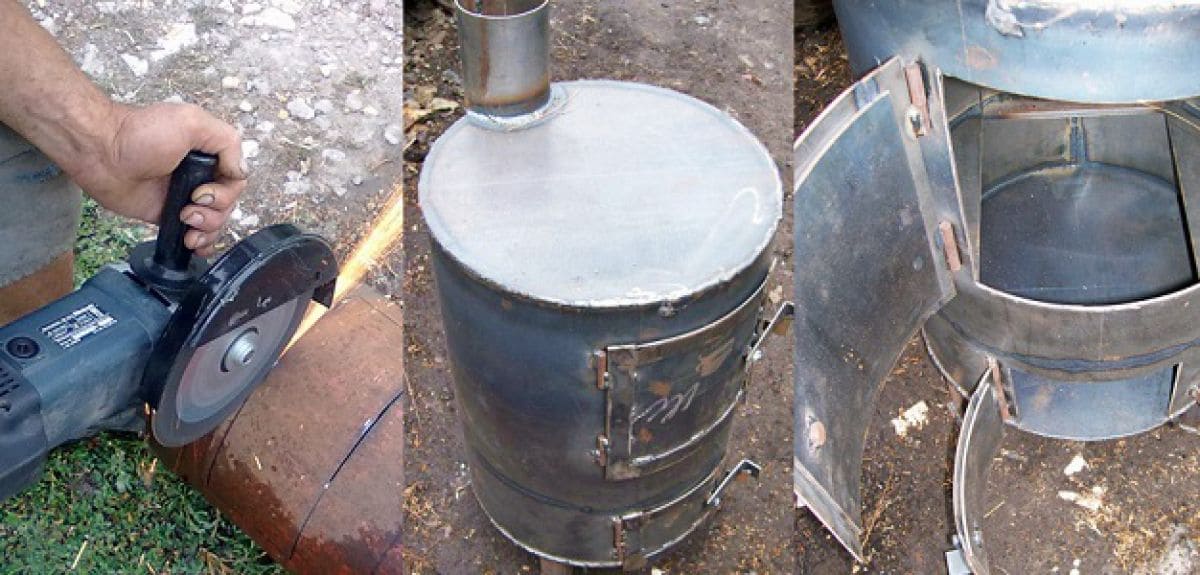

ШАГ 1: вырезаем дверцы. Первым делом нам нужно взять нашу печь буржуйку, и определиться где будут дверцы. Делаем их две штуки.

Размеры дверцы топливника – 250х400 мм.
Размеры дверцы зольника – 150х350 мм.

Первую дверцу делаем на расстоянии 50 см от низа бочки, а вторую на 100 мм выше дверцы зольника. Этого будет вполне достаточно для удобной загрузки топливных материалов, и очистки зольника от пепла. Вырезаем дверцы как показано на фотографии. Подготовьте несколько отрезных дисков для этой работы.

ШАГ 2: изготовление колосника. Для изготовления колосника в буржуйке своими руками мы будем использовать арматуру 25 мм диаметром. Нарезаем необходимые отрезки арматуры и привариваем их на участке между дверцей топливника и зольника. Расстояние между прутками выдерживаем 20 мм. Надежно привариваем их сварочным аппаратом и переходим к следующему шагу.

ШАГ 3: верхняя крышка. Для изготовления верхней крышки буржуйки в гараж будем использовать лист металла 700х500 мм, толщиной 4 мм. Перед этим в ней нужно будет проделать отверстие под дымоход. Привариваем крышку к бочке. Хорошо провариваем шов, чтобы в дальнейшем не было утечки дыма в неположенном месте.

ШАГ 4: петли и ручки. Теперь сделаем так, чтобы открывались и закрывались дверцы буржуйки в гараж своими руками. Привариваем петли к корпусу печи и устанавливаем на них дверцы. Здесь лучше использовать мощные цилиндрические петли. Они способны выдержать большие температуры и не деформироваться. Также нужно сделать ручки на дверцы, и какой-то крючок, чтобы фиксировать дверцы в закрытом положении.

ШАГ 5: установка печи в гараж. Пришло время определиться с местом расположения нашей недорогой буржуйки в помещении. Устанавливать ее будем в дальнем углу, чтобы печь не стояла возле ворот, и не было потерь тепла на улицу. Устанавливаем печь, надежно фиксируем ее на полу, и начинаем строить дымоход.

Вот мы и закончили делать нашу простую печь из подручных материалов. Как видите, для того чтобы сделать простое отопление в помещении, не нужно никаких замысловатых приспособлений. Просто берем и делаем эффективную буржуйку своими руками, и наслаждаемся теплым помещением. Все, что вам будет нужно для поддержания тепла – это дрова или топливные брикеты. Мы же строим свою буржуйку под дрова, так как с этим делом у нас нет никаких проблем. Теперь, как самодельная печь установлена на свое место, можно заняться изготовлением правильного дымохода.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели. Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Особенности колпаковых печей

Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200 °С . Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто — или минеральным картоном.
Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20 — 30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400 ° С , что вполне безопасно для металла.
Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20 — 50% ниже, чем в печах с прямоточным отведением печных газов.

Внутренние работы в круглой бане

Все деревянные элементы внутри конструкции бани, как стены и пол, так и мебель, желательно покрыть льняным маслом, чтобы древесина была менее подвержена воздействию влаги.

Уже полностью готовую постройку бани нужно заполнить необходимой мебелью и функциональными деталями:

В полу делают выемку для коммутации с трубами для слива воды.
На пол укладывают дощатый настил для удобства передвижения – он должен быть съемным.
По бокам размещают полки.
Поверхности возле печи – пол, потолок и стены – обшивают слоем термоизоляции.
Монтируют печку и дымоход. В месте соприкосновения с потолком трубу покрывают термоизоляцией.
Подключают бак для подогрева воды, если конструкцией предусмотрена установка его отдельно от дымохода.
Подводят трубы водоснабжения – если есть возможность и необходимость.
В случае установки душа, монтируют поддон и соответствующее сантехническое оборудование.
Устанавливают столик, если позволяет место.
Прокладывают проводку с гидроизоляцией и подключают ее к электросети.
Возле бани размещают купель для ополаскивания после пребывания в парилке.

Если вы хотите париться не только летом, но и зимой, стоит подумать о том, как утеплить баню-бочку снаружи, чтобы тепло из нее не уходило слишком быстро. К тому же, утепление позволит сэкономить на топливе для прогрева бани в зимнее время. Однако при проведении такой процедуры нужно соблюсти все нормативы и уложить слои паро- и гидроизоляционных материалов.

Отметим, что процесс построения бани-бочки не настолько прост, как может показаться. Поэтому если вы не уверены в своих навыках, но хотите, чтобы баня была качественной и уютной, лучше заказать изготовление бани-бочки в строительных фирмах. После доставки и установки сооружения на вашем участке, нужно будет лишь подключить систему коммуникаций. А дальше – можно затапливать печь и пользоваться парной.

Металлические

Печи для бани из металла конструируются своими руками, гораздо чаще кирпичных, так как сам процесс гораздо легче и с ним способен, справиться даже начинающий специалист. Для изготовления необходимо иметь листовой металл, болгарку и опыт работы со сварочным аппаратом. За счет такого количества материалов, металлические конструкции стали популярны среди печников любителей.

чертёж

Отметим, что для изготовления подобного устройства подходит не каждый вид металла. Алюминий не подходит для таких целей, хоть с ним и легко работать. Ведь он даже в твердом состоянии, хорошо гнется, а если его разогреть, то он станет самостоятельно гнуться и деформироваться и в итоге после первой топки печь станет непригодной для дальнейшей эксплуатации.

Не подходит для изготовления и медь, хоть считается, что она прекрасно справляется со своей задачей и максимально отдает тепло. Стоимость такого материала высокая, а если еще и самостоятельно изготовлять конструкцию, то гораздо легче приобрести готовую модель, которая будет дешевле. Часто изготовляют печь для бани своими руками из металлической трубы.

Преимущества металлических печей:

безопасность использования, так как все продукты сгорания вытягиваются через дымоотвод;
во время растопки бани сырыми дровами, дым не проникает в помещение;
легкость изготовления установки из данного материала, и сравнительно небольшая стоимость;
длительный срок эксплуатации, но это достоинство полностью зависит от качества сварного шва и толщины металла.

Присутствуют и незначительные недостатки:

быстрое остывание, за счет чего, нужно постоянно подкидывать в топку топливо;
возможность возгорания близко стоящих предметов, так как стенки металлические и сильно нагреваются;
возможность использовать, только в банях небольшого размера.

О конструкции

Самодельная печь буржуйка из бочки имеет высоту 89 см, диаметр 60 см и вес 21 — 25 кг, обладает глухим подом и достаточно высокой дымоотводной трубой. В качестве топлива используется древесные опилки, стружка, сухие дрова и топливные брикеты. Вследствие достаточно тонких металлических стенок и высоты корпуса КПД такой печи не превышает 15 — 20%.

Принцип её действия довольно прост: древесина закладывается в топку и разжигается. При горении дрова выделяют большое количество тепловой энергии, которая передаётся корпусу печи буржуйки. Нагретый металл отдаёт тепло в окружающую атмосферу и отапливает помещение. Количество тепла увеличивается за счёт длинной дымовой трубы, по которой перемещается горячий дым на улицу.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Для правильного протекания газодинамических процессов в печи буржуйке из 200 л бочки, поддувало должно быть расположено как можно ниже. В противном случае нижняя часть заберёт значительную часть тепловой энергии и перенаправит её в землю. Если поддувало нужно расположить повыше, то можно замуровать нижнюю часть ёмкости кирпичом.

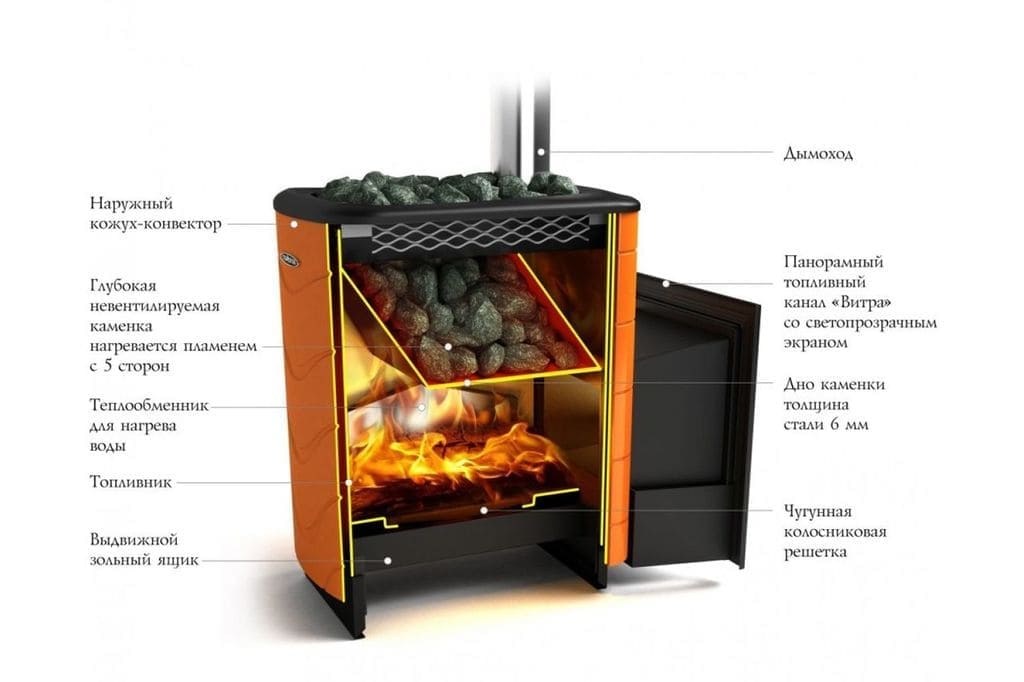

Какой должна быть каменка в банной печи

Одним из центральных вопросов любителей легкого пара является «как сделать каменку для бани». Каменка выполняет функцию регуляции температуры для железной печи. Благодаря тому, что камни нагреваются и остывают дольше металла, это позволяет создать более стабильную температуру и пар в помещении. Каменки для бани, собранные своими руками, бывают открытыми, закрытыми и комбинированными, а их объем должен соответствовать размерам помещения. Традиционные печи вмещают в себя до 300 кг камней. Компактные металлические варианты рассчитаны в среднем на 10-15.

Чаще рекомендуется выбирать каменки открытого или комбинированного типа – они позволяют легко перебирать породу, добавлять и убирать камни, очищать их от пыли и посторонних элементов, что позволяет предотвратить горение и неприятный запах. Выбирая камни для печи, необходимо избегать хрупких и горючих пород, а также шифера.

Преимущества и недостатки самодельного котла

Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.

К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

Минусами такого устройства являются:

Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

Практические советы и реальные фото готовых печей

Мастер или начинающий — каждый может включить фантазию и придумать свой способ улучшить сделанную своими руками печь для бани. Такая коррекция может затрагивать габариты печи или полностью пересматривать особенности конструкции отопительного устройства.

Предоставим несколько полезных советов, чтобы вы смогли определить для себя наилучший вариант и сделать подходящую печь для бани на дровах.

Ножки изделия лучше всего сделать как продольные салазки. Этот прием поможет избежать чрезмерного давления на напольное покрытие, за счет равномерного распределения веса печки на несколько досок пола. Это имеет смысл, так как помимо веса самой печи, на пол давит еще вес камней и воды в резервуаре. Ножки можно сделать из любого попавшегося под руку металла с нужными размерами. А сами салазки делают из угольника. Лучше не делать салазки слишком большими, так как они будут выступать за поверхность печки и вы можете споткнуться и травмироваться.

Дно и бока печи выкладывают огнеупорными кирпичами, так металлические стенки нагреваются меньше и тепло в печи будет дольше задерживаться. Кирпичи для таких целей бывают разные: тяжелые (которые проводят тепло) и легкие (они изолируют тепло). Изолирующие используют в основном для печей плавильного типа, чтобы высокая температура внутри конструкции не переходила на поверхности (они могут быть при этом совершенно холодными). Это отдельно указываем, чтобы вы не ошибись при выборе материала. Легкие изолирующие кирпичи не для банной печи. Если планируете повысить теплопроводность конструкции таким способом, не забудьте учесть для них место в топке.

Дверцы можно делать из оставшихся от вырезания отверстий частей металла. Чтобы получить пригодные к дальнейшему использованию куски металла, при вырезании старайтесь ровно вести срез, а чтобы сократить ширину разреза применяйте диски маленькой толщины. Такие диски добавляют трудоемкости процессу, но это “окупается” за счет сэкономленного времени на изготовление дверки впоследствии. Расход металла, соответственно, меньше. Сами дверки будут немного меньше отверстий под них, даже при минимальной толщине диска для резки. Чтобы не допустить проваливание их внутрь при закрытии делаем упоры. Подойдут небольшие металлические полоски, которые привариваются с обратной стороны прорези. Чтобы этим приемом еще и увеличить герметичность дверцы, приварите упоры не единично, а по периметру отверстия для дверцы.

Емкость для воды лучше изготовить из нержавеющей стали. Для сваривания такого металла потребуются соответствующие электроды. Для сваривания нержавейки требуется опыт, так как процесс сложнее обычной сварки. Ток нужно настраивать специально под нержавеющую сталь.

Чтобы обезопасить себя и детей от случайного прикосновения к горячей печи, установите защитное ограждение вокруг конструкции печи. Оно может быть прикреплено к самому устройству или быть переносным. Главное, чтобы ограждение создавало безопасные условия для пользования баней.

Ваша печка не дает столько тепла, сколько хотелось бы? Все можно исправить. Чтобы увеличить количество тепла, поставляемого печью, нужно добавить площади самой конструкции. Можно к бокам конструкции приварить пластины из металла. Они будут своеобразными радиаторами, дополняющими количество тепла, исходящего от печи.

Еще один способ добавить тепла: берем две изогнутые трубы с большим диаметром (около 50 см) и привариваем их по обеим сторонам печки так, чтобы один конец смотрел вниз (и был ниже печки), а второй вверх (выше конструкции). За счет этого приема из-за разности в температурах внутри труб, воздух снизу (холодный) будет втягиваться внутрь, а сверху выходить горячим.

Дверь топки лучше дополнить устройством для регулировки подачи потоков воздуха. Легче всего сделать его из куска трубы. Для этого берем металлическую трубу небольшого размера (до 10 см) и кусочек листового металла. В двери делаем отверстие по диаметру трубы и вырезаем из листа металла круглую деталь, которая будет немного меньше диаметра. Сверлим в трубе два отверстия на одном уровне по оси трубы. Расстояние между ними должно быть равно больше половины самого диаметра, иначе потоки воздуха будут проходить хуже. В отверстия продеваются кусочек катанки подходящего размера. Верхний край загибается как ручка. Кружок, который мы ранее вырезали из листа стали, привариваем к краю катанки.

Это только часть приемов, которые применяют, изготавливая самодельные печи для бани. Фантазируйте, воплощайте и делитесь новыми методами улучшения со своей практики.

Самостоятельное обустройство из дисков

Если вы знакомы с техникой работы на сварочном аппарате, можете рассмотреть вариант создания банной печи из дисков от грузовика. Для этого необходимо подготовить:

Четыре обода от колес грузового автомобиля;
Металлические листы толщиной не менее 5 мм;
Кирпич, желательно огнеупорный;
Глиняный раствор;
Цемент;
Металлические прутики;
Дымоходная труба.

О значении каждого из четырех дисков

Для монтажа максимально функциональной печи для бани из дисков необходимо найти четыре ненужных обода от грузового автомобиля. Каждый из них играет свою роль:

Первый диск является колпаком для камеры сгорания;
Второй играет роль каменки;
Третий диск является теплообменником, передающим тепло в парную;
Четвертый диск послужит баком для воды, в котором она будет нагреваться.

Этапы сборки

Начнем с бака для воды. Для этого два обода скрепляются между собой посредством сварки. Необходимо также подготовить дно того же диаметра, что и обод, и прикрепить его к нижней части полученной конструкции. В дне необходимо вырезать отверстие для трубы. Кран для воды крепится сбоку обода. Готовую конструкцию необходимо накрыть металлической крышкой;
Не следует торопиться поместить бак для воды в бане, поскольку в начале необходимо проверить его герметичность. Для этого бак наполняется водой и проверяется на наличие протечек. Если таковы имеются, воду из бака нужно слить и устранить щели при помощи сварочного аппарата. Только после этого готовый бак устанавливается в бане;
Далее производится установка каменки и топки. Для этого два автомобильных диска свариваются между собой. Посредине получившегося цилиндра устанавливается металлическая сетка, на которую впоследствии кладутся камни.

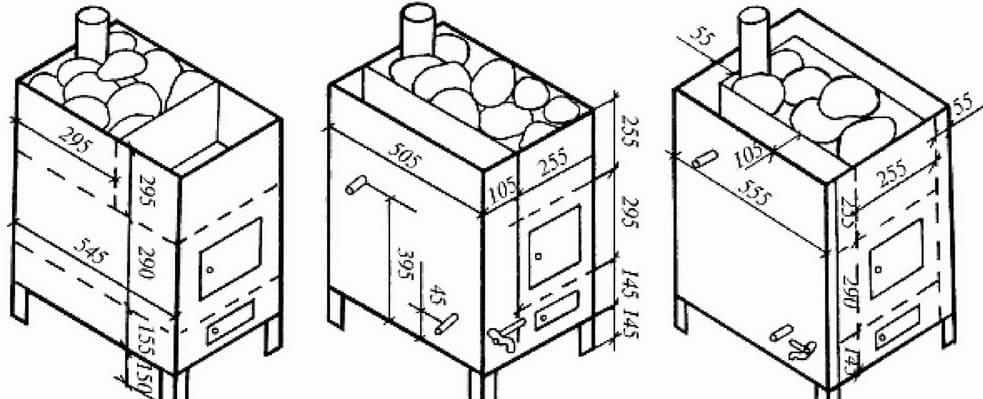

Чертежи и схемы металлических печей

Чтобы самостоятельно изготовить простые конструкции банных печей из металла, потребуются рабочие схемы и чертежи, которые можно найти на специализированных ресурсах или заказать у специалистов. Ниже представлены доступные чертежи и проекты по созданию металлических печей.

Конечно же, самостоятельное изготовление металлической каменки для бани – сложное и ответственное мероприятие, особенно для новичков. Но, обладая минимальными навыками раскроя металла и проведения сварочных работ, можно по доступному чертежу собрать практичную и надежную конструкцию отопительной печи.

Модернизация конструкции

Бочка с внутренним объёмом 200 литров может дать приличное количество тепла. Но эффективность теплоотдачи будет маленькой. Часть тепловой энергии и вовсе улетит в трубу. Поэтому печку необходимо немного дооборудовать. Делается это следующими способами:

Приведенные нами действия помогут вам сделать печку из бочки более эффективной. Если не найдёте образца на 200 литров, можете взять на 150 литров – места в ней будет чуть меньше, поэтому дрова придётся подкидывать чаще.

Справа, слева и сзади от бочки сооружаются стенки из кирпича – они будут работать своеобразными аккумуляторами тепла.
Печка обваривается круглыми трубами небольшого диаметра (например, на ¾ дюйма) – образуется конвектор, который вызовет циркуляцию воздуха в помещении и эффективно отберёт от печи тепло.
Удлинением горизонтальной части дымохода – проведите её через всё помещение, чтобы отобрать у продуктов горения максимум тепловой энергии.

Мы предложим вам ещё несколько идей по модернизации печки из бочки объёмом 200 литров. Например, вы можете выложить её внутреннюю часть огнеупорным кирпичом. Для организации варочной поверхности воспользуйтесь чугунной вставкой в верхнюю крышку. Попробуйте сделать печку с увеличенной теплоотдачей – сварите две бочки вместе в высоту. Также существуют модификации с горизонтальным расположением бочек.

Дровяные печи

Среди большого выбора моделей печей для бани, которые работают на разном топливе, особенно популярны дровяные конструкции. Актуальны они за счет использования древесного топлива, которое отлично выделяет тепло и при этом оказывает положительное влияние на организм человека. Сконструировать подобное устройство можно самостоятельно, а облегчат вам работу использование схем, которых более чем предостаточно.

Данную печь возможно использовать для приготовления пищи. В отдельной статье мы разобрали как сделать мангал своими руками.

Оригинально смотрятся каменные печи на дровах для бани, но и чугунные изделия не менее популярны среди владельцев участков.

Кирпичные конструкции, которые работают на дровах не остывают длительное время, а в том случае, когда использовать топливо длительного горения, она может поддерживать температуру в течении всей ночи.

Что касается, изготовления железных конструкций, то их можно сконструировать из стали или чугуна. По утверждению опытных печников, лучше использовать чугун, с ним конечно придется повозиться, но в итоге получится надежная и качественная печь на дровах.

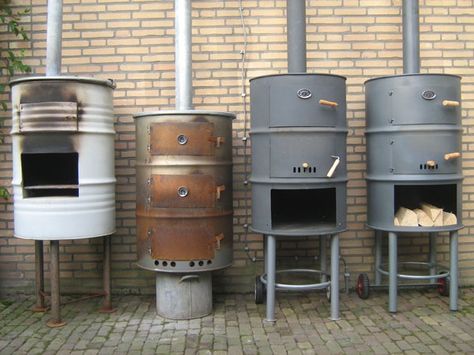

Печь из бочки 200 л

Древесное топливо имеет доступную стоимость, и считается надежным источником для получения тепла. Используя дрова для бани, владелец получает не только хорошо прогретую парилку и предбанник, но и прекрасный аромат, который выделяется во время горения дров и при этом нет необходимости дополнительно тратится на подведения газовой трубы или электропитания.

Особенно актуальны дровяные печи в регионах с регулярными перебоями поставок электричества или же газа. Но установив подобную печь, в свою парилку, стоит учитывать, что, прогрев помещения осуществляется не быстро. Время прогрева составляет около 3 часов, и только после этого вы сможете отдохнуть расслабиться и получить удовольствие. После нагрева, необходимо регулярно подкидывать топливо в топку, чтобы поддерживать нужную температуру, и желательно очистить зольник, от накопившихся остатков дров.

Среди преимуществ, дровяной печи над своими конкурентами, которые работают на другом топливе, можно выделить:

приемлемая стоимость и доступность топлива;
высокий показатель теплоотдачи;
обширный список моделей для самостоятельного изготовления.

Также, как и любое устройство дровяная печь имеет и недостатки:

нужно регулярно проводить очистку системы дымоотвода, от накопившейся сажи;
проводить постоянный контроль и соблюдать все правила пожарной безопасности;
для топки, необходимо наличие дров, а ведь их необходимо заранее заготовить и положить их в укромное место, которое нужно тоже соорудить;
топка такой печи, требует постоянное наличие в камере горения топлива, и по этой причине нужно регулярно подкидывать дрова.
