Насос в отоплении с естественной циркуляцией

Технология установки насосного оборудования в сеть

Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.

Правила установки:

Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
Розетка для подключения отдельная, герметизированная и заземленная.
При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.

Подбор зоны монтажа и подключение

Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.

Причины такие:

температура и плотность ниже, оборудование прослужит дольше;
повышенное статическое давление воды снижает нагрузку.

Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.

Подключение насоса отопления своими руками и обвязка зависят от схемы сети:

В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки. По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.

Рекомендации:

Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.

Подключение насоса в сеть электропитания

Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.

Как правильно подключить насос в систему отопления:

Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.

Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.

Модернизация отопительной сети

Стандартная система отопления хорошо работает даже без добавления дополнительных элементов, но это верно только для небольших построек.

Обогревательный контур слишком неравномерно распространяет энергию по своим элементам, особенно в случае автономного водоснабжения. Вода в котле будет доходить до кипения, но радиаторы в удаленных от него комнатах останутся почти холодными.

Врезка насоса

Эффективность работы отопительной сети можно повысить за счет установки труб большого диаметра или врезки циркуляционного насоса. Предварительный демонтаж конструкций, вмонтированных в стены и пол, требует привлечения строительных организаций в силу своей трудоемкости.

Применение аппаратов подобной конструкции позволит улучшить температурный режим частного дома и добиться постоянного равномерного отопления. Попадание воздуха в систему приводит к образованию газовых пробок, что поднимаются и не дают воде поступать к радиаторам.

Действующий насос исключит возможность их появления и существенно расширит радиус действия обогревательного контура. Чтобы не тратить лишние деньги на оборудование с избыточной мощностью и правильно определить место, куда его ставить, понадобится провести технические расчеты.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подготовка к подключению циркуляционного насоса в систему отопления

Процесс подключения циркуляционного насоса к системе отопления состоит из нескольких этапов.

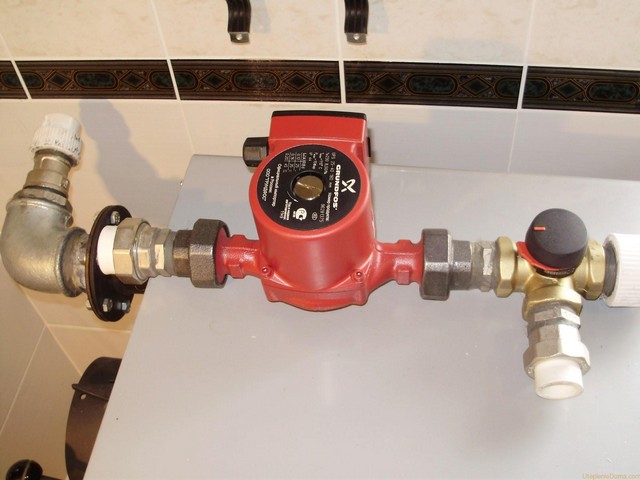

Фото 1. Циркуляционный насос, подсоединенный к системе отопления. Устройство должно находиться в доступном месте.

Выбор места

Место установки выбирают исходя из следующих соображений:

Должен быть обеспечен удобный доступ к ЦН и его обвязке.
Прибор располагают после расширительного бака по направлению движения теплоносителя.
Над устройством не должно быть источников протечек.

Особенности размещения на обратке:

насос с обвязкой устанавливается до отсечного крана котла;
улучшается прохождение теплоносителя через котел;
снижается вероятность кавитации за счет давления столба воды от системы;
требуется установка грязевика перед насосным прибором.

Особенности размещения на подаче:

насосное устройство с обвязкой устанавливают после группы безопасности и отсечного крана котла;
рабочая температура прибора должна соответствовать температуре теплоносителя в месте установки.

Слив теплоносителя

Перед установкой необходимо слить теплоноситель из системы в следующей последовательности:

Выключить котел.
Подключить один конец шланга к крану для слива системы (самый нижний на обратке) или к специальному крану на котле.
Выбрать место, куда будет вытекать теплоноситель (в специальную емкость, на улицу, в канализационную шахту). Расположить в этом месте второй конец шланга ниже уровня крана, к которому подключен первый конец шланга.
Открыть кран для слива.
В закрытую отопительную систему запустить воздух (открыть воздухоотводчик в крайней верхней точке).
Дождаться полного вытекания теплоносителя из крана.
Закрыть кран, отсоединить шланг.

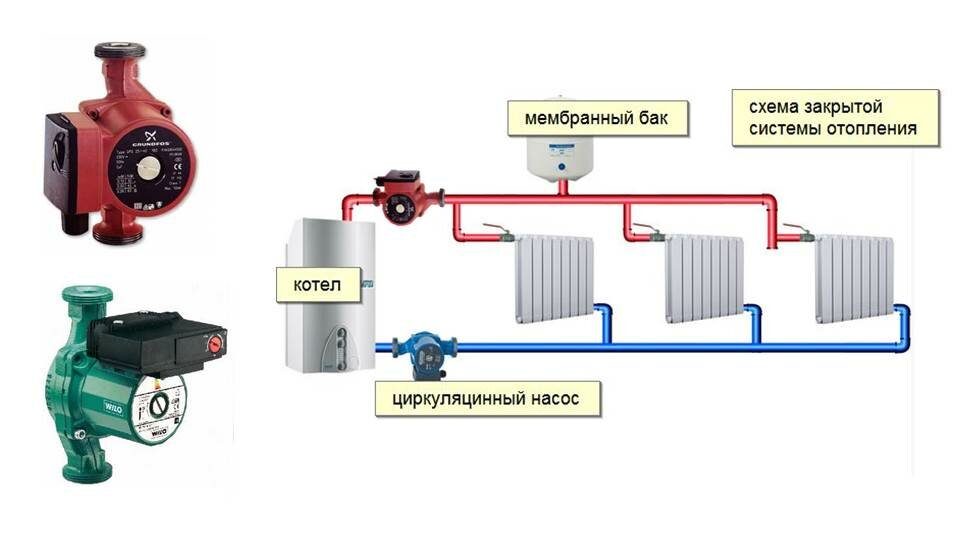

Как установить циркуляционный насос в систему отопления

Монтаж помпы осуществляется через байпас (участок трубы меньшего диаметра, чем основной трубопровод, который будет страховочной веткой, на случай отключения электричества). Если не установить байпас, то выход насоса из строя, или отключение света, приведёт к полной остановке всего отопления.

Диаметр байпаса должен совпадать с диаметром входных отверстий на насосе.

Устанавливать насос на байпасе, или на основной ветке – не так важно. Главное, чтобы тот участок трубы, который будет резервным, был оснащён запорной арматурой

Лучше, если это будет обратный клапан, тогда поток перенаправляется автоматически. Ручной вариант – обычный шаровый кран.

Его нужно будет перекрывать каждый раз, когда подключается насос, и открывать, когда система работает без насоса.

Инструкция по шагам:

Слить воду из системы (этого не обязательно делать, если предстоит замена насоса,- достаточно будет перекрыть краны).
При помощи болгарки вырезается небольшой участок трубы в том месте, где будет устанавливаться обратный клапан.
С двух сторон привариваются сгоны (патрубки с резьбой).
Устанавливается обратный клапан. Стрелка на корпусе должна совпадать с направлением движения потока.
Справа и слева от клапана при помощи широкого сверла, или сварки делаются отверстия. Их диаметр равен диаметру трубок байпаса.
При подобных работах, окалина и металлические частицы неизбежно будут падать внутрь трубы. Так что следующий этап – генеральная уборка. Всё нужно вымести, вычистить, трубы промыть.
На две трубки, согнутые под 90°, навариваются сгоны.
Трубки со сгонами привариваются к основной трубе отопления.
На сгоны монтируются шаровые краны (они будут по обеим сторонам помпы и, в случае необходимости, перекроют доступ воды, чтобы можно было поменять фильтр, насос и выполнить любые другие операции, не сливая воду).
Определите правильное положение насоса. Стрелка на его корпусе также должна располагаться по ходу движения теплоносителя.
Определив, где в будущем у помпы будет вход, на этом месте монтируется фильтр, который защитит крыльчатку и внутренние детали от повреждения. Фильтр нужно будет периодически чистить (если возможно) или менять. Можно поставить даже два фильтра – грубой и тонкой очистки.
Прокрутить вручную вал прибора и после этого установить на нужное место.
Система заполняется водой.
На корпусе помпы приоткручивается центральный винт – таким образом будет спущен воздух. При помощи кранов Маевского воздух нужно будет спустить со всех радиаторов и вновь подлить воды. Процедуру повторяют несколько раз.
Насос включается в розетку 220 В (ни в коем случае нельзя допускать работу «на сухую»). Производится пробный пуск. Первое время, пока в системе ещё есть воздух, к звуку работы помпы, могут примешиваться булькающие звуки. Воздух желательно стравливать до последнего.

Есть альтернативный вариант. Установить запорную арматуру можно не на байпасе, а перед и после него.

Также и фильтр, поставленный на входе перед байпасом, будет защищать от грязи не только насос, но клапан.

Нужно только учитывать, что арматура большего диаметра стоит дороже.

Места соединений обрабатываются герметиком, либо собираются на ФУМ-ленту.

Закрытые системы – зависимы от электричества. Нет света – отключается и отопление. Ситуацию может исправить установка источника бесперебойного питания для циркуляционного насоса, который может обеспечивать дом накопленной в аккумуляторах энергией от нескольких часов, до нескольких суток.

Механизм насоса имеет свойство как бы «залипать», после периода длительного простоя. Поэтому в летний период, раз в месяц или два, включайте насос и дайте системе поработать минут 10 – 20.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

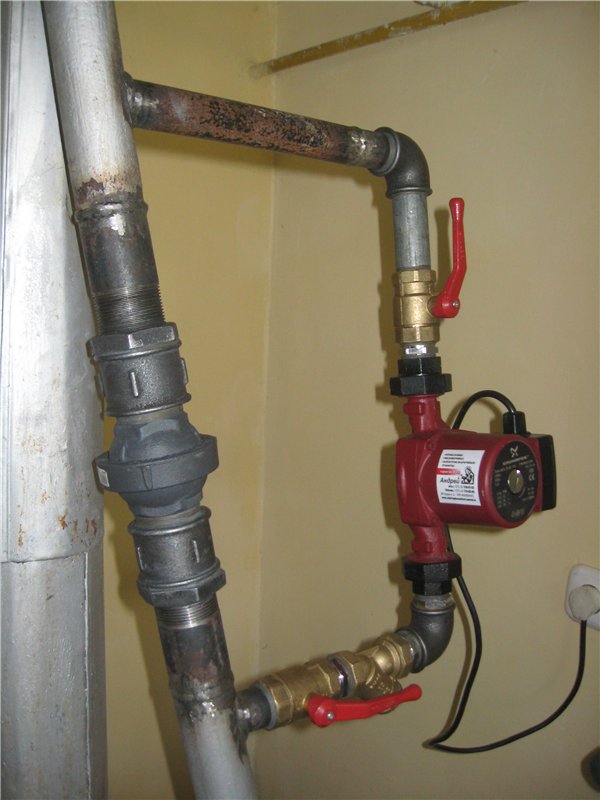

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
Обеспечивается работа системы без электропитания.
Можно провести первичный запуск отопления без участия циркуляционного насоса.
Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

8 Особенности подключения

Во время подключения насоса к электрической сети в системах отопления с естественной циркуляцией необходимо использовать автоматический предохранитель с флажком, который одновременно будет являться и выключателем, и предохранителем. Автоматический предохранитель нужно устанавливать на расстоянии не меньше полуметра от котельного оборудования и отопительных приборов.

Чтобы подключить насос к сети с принудительной циркуляцией, необходимо учесть, что один уже находится и начинает свою работу, если срабатывает тепловой датчик. Для синхронной работы двух устройств дополнительный также нужно подсоединить к тепловому датчику или к основному насосу с помощью параллельного подсоединения.

В системах отопления с электрическим котлом насос можно подсоединять к самому котлу, тогда циркуляционная система начнет работать лишь во время нагрева теплоносителя.

Монтаж насоса в отопительную систему — это вполне посильная задача для любого домашнего мастера. Внимательное изучение всех этапов установки даст возможность сделать систему отопления надежной и эффективной. С учетом всех особенностей во время выполнения этой работы можно забыть о проблеме неравномерного распределения теплоносителя и появлении воздушных пробок в системе.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

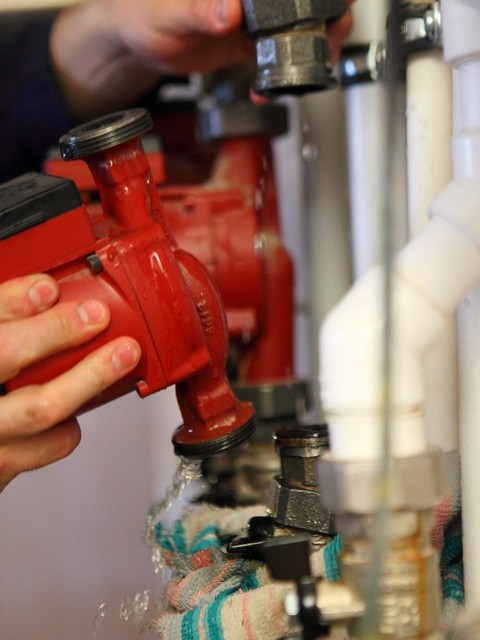

Установка насоса

После того как участок трубопровода полностью подготовлен, можно приступать непосредственно к установке самого агрегата. Опоры роторов применяемых в отопительных системах насосов не рассчитаны на работу в вертикальном положении агрегата, поэтому допускается лишь его горизонтальное расположение.

Монтаж насоса с неправильным расположением оси ротора.

Комплект поставки циркуляционного насоса включает в себя сам агрегат со встроенным либо внешним блоком питания, уплотнительные прокладки, паспорт на изделие и инструкцию по монтажу и эксплуатации. Перед началом установки необходимо ознакомиться с содержанием инструкции, чтобы учесть все особенности процесса установки и подключения конкретной модели. Некоторые насосы поставляются без уплотнений в комплекте, поэтому их необходимо приобрести дополнительно.

Постановка уплотнительной прокладки.

Если насос монтируется на вертикальном участке трубопровода, то его нижний фланец ставится на ответный фланец трубопровода, на который кладется уплотнительная прокладка, после чего соединение прикручивается с помощью накидной гайки. Далее уплотнение ставится на верхний фланец насоса, и соединение прикручивается второй гайкой. Затем гайки затягиваются с помощью ключа. В некоторых случаях резьбовые соединения насоса с трубопроводом дополнительно герметизируют с помощью уплотнительной ленты. При монтаже на горизонтальном участке допускается любая последовательность соединения фланцев.

Установка циркуляционного насоса.

Затем необходимо открыть краны по обе стороны от агрегата, чтобы внутренние полости насоса заполнились жидкостью. Если конструкция нагнетателя не предусматривает наличия автоматического клапана выпуска воздуха, его стравливают с помощью специального винта, открывающего перепускное отверстие.

Затягивание накидной гайки.

После монтажа насоса в составе трубопровода необходимо выполнить его подключение к сети электропитания. Розетка для электропитания агрегата должна иметь заземление. Если насос предусматривает возможность многорежимной работы, следует переключить рычажок на нужный режим. Подключенный к электропитанию циркуляционный насос отопления начинает выполнять принудительную прокачку теплоносителя, обеспечивая более интенсивный теплообмен и экономию топлива котла за счет уменьшения разницы температуры теплоносителя в подающей и обратной магистралях.

Для чего нужен циркулярный насос в отопительной системе

В отличие от системы отопления с естественной циркуляцией циркулярный насос – обязательное устройство в отопительной системе с принудительной циркуляцией. Ключевая особенность аппарата – изменение скорости движения теплоносителя без изменения давления. В системе с естественной циркуляцией циркулярный насос используется реже, но используется – исключительно для увеличения тепловой мощности.

Циркулярные насосы подразделяются на два вида:

с сухим ротором;
с мокрым ротором.

По факту, различие только в самой конструкции и её установке. И для того, чтобы определиться с выбором, необходимо изучить все достоинства и недостатки каждой модели.

Циркулярный насос с сухим ротором. В отличие от второго варианта, ротор находится в герметично защищённом корпусе, а в воду погружается только крыльчатка. Не подходит для частных домов из-за маленького эксплуатационного срока и необходимости систематически производить обслуживание устройства. На одну среднестатистическую семью с домом общей площадью порядка 60-80 кв. м. использование такого насоса обойдётся в большую копеечку.
Циркулярный насос с мокрым ротором. Идеальный вариант для частных домов: эксплуатационный срок в зависимости от модели колеблется в пределах 6-10 лет, практически бесшумный и не требует регулярного обслуживания.

Помимо прочего необходимо учитывать, сколько скоростей циркуляции теплоносителя предусмотрено в насосе. Идеальный вариант – циркулярный насос с несколькими мощностями, чтобы регулировать комфортную температуру внутри помещения.

Комбинированная циркуляция

Данный тип системы предусматривает использование котлов твердотопливного типа, а также печей, который оборудованы водяными контурами. Такая установка рассчитана на возможность подключения естественного вида циркуляции. Способ весьма эффективен, особенно если есть возможность частого отключения электроэнергии. Для того чтобы произвести монтаж насоса в таком случае понадобится байпас. Удобство заключается в возможности выбора одного из двух способов циркуляции – принудительного и естественного.

Схема нехитрая и представляет собой небольшой, отдельно выведенный участок трубы. Такой элемент имеет клапан либо шаровой кран. Сама суть врезки заключается в монтировании изогнутых отрезков труб, которые имеют на концах резьбу. Если вся работа будет проведена правильно, насос окажется запущенным в стороне от главной магистрали системы отопления. А регулировка будет производиться посредством открытия или закрытия кранов.

Важным элементом монтажа является тот факт, что вся конструкция «байпаса» изначально собирается отдельно от отопительной магистрали. Затем, когда все элементы собраны в одно целое, производится монтаж конструкции с помощью сварочного аппарата. Работы должны проводиться качественно, поскольку все швы должны быть герметичны.

Что делать, если установленный прибор не работает. Разбираем наиболее вероятные причины

Одно дело, когда циркулярный насос не работает после установки – проблема очевидна и решается путём разбора каждого действия до момента обнаружения ошибки при его монтаже. Но иногда бывают случаи, когда насос перестаёт работать без видимых на то причин.

Воздух, скопившийся в теле циркулярного насоса. Вполне возможно, что в процессе установки насос собрал в себя воздух. Поэтому перед запуском необходимо развоздушивать циркулярный насос через центральный винт.
Неправильная запитка от электросети.
Теплонагревательная жидкость плохо очищается или не очищается вовсе. И проблема тому – неправильная установка фильтра, который забился раньше запланированной прочистки или его замены. В этом случае необходимо свериться, действительно ли в процессе монтажа циркулярного насоса по невнимательности была допущена ошибка и метки движения жидкости были проигнорированы.
Неправильная установка. Даже неправильно установленный насос может какое-то время через силу проработать, а потом окончательно сдаться. Необходимо проверить, в ту ли сторону он вращается и была ли произведена выдержка горизонтальности вала.

Проще предотвратить неисправность, ответственно подойдя к монтажу циркулярного насоса на отопительную систему частного дома, нежели чем выявлять причины неисправности аппарата.

Разновидности насосов и их особенности

В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть «сухим» либо «мокрым». При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.

Циркуляционная насосная установка

Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. «Сухой» насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.

Существует три типа «сухих» аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за «сухим» агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме «сухие» аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.

Корпус «мокрой» установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно «мокрые» агрегаты чаще всего монтируют в частном доме в систему отопления.

Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД «мокрых» установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.
