Как работает бездымоходная газовая колонка

Обзор популярных моделей

Рейтинг отопительных приборов на сегодняшний день включает в себя 10 моделей, которые характеризуются высоким качеством и значительной степенью надежности.

Mora Vega 10

Первое место в топе занимает газовая отопительная техника «Mora Vega 10», так как эта модель компактна и проста в использовании, что делает ее привлекательной для широкой массы людей. Она относится к типу автомат, так как выключается и включается в зависимости от подачи воды. Такой аппарат отлично подходит ля городской квартиры.

Плюсы:

  • гарантия стабильности работы;
  • значительная степень надежности;
  • присутствие результативной системы безопасности.

Минусы:

  • относится к премиальному сегменту;
  • в холодное время года можно столкнуться с недостаточной степенью нагрева воды.

Roda JSD20-T1

Это немецкий водонагреватель высокого качества, который покорил российских потребителей. Он обладает закрытой камерой сгорания, что делает его еще привлекательнее.

Плюсы:

  • степень безопасности соответствует стандартам;
  • возможность изменять температуру;
  • средний ценовый сегмент.

В целом, существенных недостатков не выявлено.

Zanussi GWH 10 Fonte

Эта модель итальянского производителя обладает всеми качествами, которые ценят покупатели.

Плюсы:

  • низкий ценовой сегмент;
  • небольшой размер;
  • экономный расход газа.

Минус – отсутствует возможность управлять нагревом при изменениях температуры.

Mora Vega 13

Газовая плита «Mora Vega 13» по функциональным характеристикам не уступает лидеру.

Плюсы:

  • гарантия безопасности использования;
  • экономичность;
  • быстрый, мощный и устойчивый нагрев воды.

В целом, существенных минусов не обнаружено.

Halsen WM 10

Эта газовая колонка от российского предприятия, однако некоторые ее детали изготовлены китайской стороной.

Плюсы:

  • современный и стильный дизайн;
  • низкая стоимость.

Существенных минусов не обнаружено.

Gorenje GWH 10 NNBW

Это проточная отопительная техника, которая завоевала доверие у покупателей.

Плюсы:

  • простота установки;
  • безопасность и удобная регулировка;
  • хорошая работа при невысоком давлении.

Минус – работа может сопровождаться значительным шумом.

Bosch WR 10-2P

Такая модель рассчитана на производительность более 10 литров в минуту, а также имеет пьезорозжиг.

Плюсы:

  • экономичность расход топлива;
  • безопасность по последним стандартам;
  • возможность работать от сниженного газа.

Минус – может подтекать после нескольких лет эксплуатации.

Hyundai H-GW2-ARW-UI307

Это газовая колонка известного корейского бренда.

Плюсы:

  • удобный размер и стильный дизайн;
  • низкая цена.

Минус – батарейка характеризуется недолговечностью.

Bosch W 10 KB

Модель характеризуется высокой производительностью.

Плюсы:

  • возможность работать от баллонов;
  • бюджетная цена.

Минус – может шуметь при работе.

Bosch WRD 13-2G

Это модель отличается наличием гидрогенератора для автоматического розжига. Она относится к типу турбированных отопительных техник.

Плюс – стремительный нагрев и простое управление.

Минус – может шуметь при работе.

Отметим, что в данном рейтинге не представлены модели, которые относятся к типу полуавтомат.

Турбированные (бездымоходные) газовые колонки

Обеспечить поступление из крана горячей воды в любое время помогает водонагреватель. Например, газовая колонка. Однако не в каждом доме возможна установка подобного оборудования, ведь такая колонка должна выводить продукты сгорания через дымоход. Выручить в этом случае способна турбированная модель такого аппарата, которая, в связи с возможностью ее установки без дымохода, еще называется бездымоходной (или в некоторых источниках безвытяжной).

Такая колонка может устанавливаться в помещении без дымохода.
Благодаря принудительному нагнетанию воздуха в таком аппарате более высокий КПД.
Наличие камеры сгорания закрытого типа препятствует повышению температуры воздуха в помещении, что особенно важно для эксплуатации летом.
Так как воздух для работы колонки забирается с улицы, в квартире не выжигается кислород.
Поскольку корпус колонки практически полностью закрыт, это уменьшает риск попадания продуктов горения газа в помещение.

  • Такая колонка является энергозависимой, так как ее вентилятор работает от электросети. Если электричество отключено, использование турбированной колонки невозможно.
  • Из-за работы вентилятора оборудование функционирует довольно шумно.
  • Колонки такого типа стоят дороже традиционных моделей. В среднем цена турбированного устройства составляет 15-17 тысяч рублей и выше.
  • Для установки подобной колонки требуется согласование не только с организациями, отвечающими за поставку природного газа, но и с соседями, проживающими выше вашей квартиры. Выведение трубы на фасад здания может быть запрещено службой архитектурного контроля.
  • Выводящая труба из-за постоянного образования конденсата в зимнее время может замерзать.

Особенности устройств

Современные газовые колонки отличаются от старых точно так же, как, скажем, конденсационные газовые котлы отличаются от АГВ советских времён. Новая техника характеризуется компактностью, экономичностью, автоматизацией работы и наличием более совершенных систем безопасности. В частности, появились уже водонагреватели с закрытой камерой сгорания, а также модели, способные работать в конденсационном режиме, например Bosch Therm 8000 S WTD 27 AME, которые потребляют на 15-40 % меньше топ­лива. Так что проблем с заменой оборудования не возникнет.

Проточный газовый водонагреватель Bosch WTD 27 AME

Более того, новые технологии помогут решить старые, наболевшие проблемы, связанные, например, с плохой вентиляцией, которые регулярно возникают в многоквартирных домах. Ведь, согласно правилам, в помещении с газовой колонкой обязательно должна быть вентиляция, как приточная, так и вытяжная. Именно для этого в старых домах ванные комнаты часто оснащались окном. Приточная вентиляция обеспечивает поступление необходимого для горения кислорода, вытяжная — удаление газа при возможной утечке или появлении угарного газа. И если в квартире решётка вытяжки забита паутиной и пылью, приточки нет, стоят пластиковые окна, двери с качественным уплотнением и ещё есть электрическая вытяжка над плитой — работа колонки практически гарантированно будет нарушена.

Ariston Модель FAST R 10/14 (Ariston), опция поддержания температурного режима, работа от батареек. «Русклимат» Модель Zanussi Fonte Glass, электронный розжиг, передняя панель из стекла.

Например, вы включаете кухонную вытяжку, вентилятор пересиливает естественную тягу у колонки, и дымоход начинает работать как приточка. Происходит опрокидывание тяги. Холодный воздух с улицы по дымоходу поступает в помещение, датчик тяги не срабатывает, он охлаждается холодным воздухом, угарный газ с дымовыми газами поступает в жилое помещение.

В подобных ситуациях лучше всего воспользоваться колонками с закрытой камерой сгорания. Эти модели комплектуются собственным вентилятором, обеспечивающим принудительную подачу воздуха и отвод продуктов сгорания. Они, как правило, оснащаются коаксиальным дымоходом, в котором имеются два канала: приточный и вытяжной. При проблемах с вентиляцией или в отсутствие нормального дымохода такую колонку можно повесить практически в любом месте и вывести коаксиальный дымоход на улицу.

Колонки с открытой камерой сгорания конструктивно проще и по стоимости дешевле, но к помещениям, где они установлены, предъявляются более строгие требования.

Что же касается колонок с открытой камерой сгорания (атмосферных колонок), то для них необходим дымоход с определённым сечением и так называемым разгонным участком (вертикально расположенная часть трубы после выходного канала колонки). Оба этих параметра определяются производителем газового оборудования и указаны в паспорте колонки. В частности, длина разгонного участка составляет не менее трёх-четырёх диаметров трубы дымохода. Если обеспечить дымоход с нужными характеристиками не получается, то выбранную модель колонки устанавливать нельзя.

Материал дымохода должен выдерживать высокие температуры и быть газоплотным, чтобы продукты сгорания не попадали в помещение.

Проточный газовый водонагреватель Zanussi Fonte Glass Venezia

На что следует обратить внимание при выборе

Разновидности колонок

Перед тем, как отправляться в специализированный магазин и выбирать водонагревательную колонку без дымохода, необходимо кое-что просчитать и кое-чем поинтересоваться.

Выбор начинается с определения, на каком газе должна работать ваша колонка. На сжиженном от сменного баллона, или на природном от газоцентрали. В многоквартирном доме, оснащённом подачей газа, этот вопрос не встаёт изначально. Подключать газовый баллон и не рентабельно и противоречит технике безопасности. Но вот в загородном доме чаще как раз применяют сжиженный газ. По крайней мере, до тех пор, пока к дому не подведут природный газ

Теперь следует обратить внимание на то, что колонка может быть двух типов: проточная и накопительная. У каждого вида есть свои достоинства, но для бытовых нужд обычно применяется проточная

Накопительная слишком громоздка, менее универсальна и несколько дороже. Зайдя в магазин, многие сразу же начинают искать водонагревательные колонки, названия на которых написано на иностранном языке, считая, что импортное лучше отечественного. Нельзя сказать, что они не правы, но в последнее время разница в качестве сильно сократилась. У нас в стране тоже научились применять современные технологии во время производства подобных сложных бытовых приборов. Цена же при этом примерно на 30-35 % ниже. А, следовательно, надо задуматься: стоит ли переплачивать за бренд? Отзывы потребителей, выбравших отечественного производителя, утверждают, что не стоит. Ну и последние две вещи, которые можно выяснить только в магазине. Первое – это мощность колонки, которая будет соответствовать вашим потребностям. Второе – расположение ключевых механизмов. Водонагревательные приборы этого типа могут быть вертикальными и горизонтальными. И тут уже вам решать, какой из них подойдёт вам, в зависимости от того куда и как вы планируете его устанавливать.

Вооружившись этими нехитрыми знаниями, можно будет разговаривать с продавцом-консультантом уверенно, точно зная, что вы хотите получить.

Основные причины того, что колонка «Оазис» не зажигается

Иногда потребители задаются вопросом о том, почему не включается газовая колонка «Оазис» бездымоходная. Причиной такой неисправности может быть несколько факторов. Первостепенно необходимо проверить, правильно ли подведены трубы. Водонагреватель имеет особую конструкцию, которая не будет работать, если подключение выходных и входных труб было осуществлена неправильно.

Самой распространенной и частой причиной отказа газовой колонки от работы выступает отсутствие тяги. Если произошло засорение посторонними предметами или пылью, то горелка попросту будет гаснуть. Сработает система защиты, которая перекроет подачу топлива. Если колонка всё же зажигается, но через время тухнет, то причиной этому может стать чувствительное защитное реле. При закрытых окнах реле перегревается, его защита срабатывает. В этом случае необходимо открыть форточку или окна. Эта мера является временной, ведь реле в данном случае необходимо заменить.

Аспекты монтажа

Газовые колонки и котлы всегда образовывают токсины, которые могут попасть в помещение. Чтобы избежать этого – прислушайтесь к советам монтажников по выбору и монтажу.

Виды газоотводных труб

Газоотводы часто изготавливают из металлов. Заметным минусом этого является гарантированное образование конденсата. Причина в разнице температур между газами внутри и холодным воздухом снаружи. Для избегания этого можно купить и установить огнеупорную теплоизоляцию. Некоторые требы уже идут с утеплителем внутри.

Так же проблема решается с помощью коаксиального газоотвода. Два отдельных отсека для вывода угарного газа и забора кислорода не дадут каплям воды образовываться.

Что дешевле газовый или электроводонагреватель

  • Подключение — электрический водонагреватель отличается от газовой колонки тем, что для его установки не нужен проект. Накопительный или проточный электробойлер максимально безопасен. Электроводогрейное оборудование может устанавливаться в любых комнатах, независимо от предназначения и размеров помещений.
    Работы по установке накопительного электробойлера
    Объём бака (л) Стоимость монтажа (руб.)
    10-15 2500
    30 3000
    50 3500
    80-100 4000
    от 100 4500
    Работы по монтажу проточного электробойлера
    Мощность (кВт) Стоимость установки (руб.)
    до 3 1500
    от 3,1 до 5,5 1800
    от 5,6 2300

    Газовое оборудование необходимо зарегистрировать. Если магистраль не подведена к дому, то проект и монтажные работы могут обойтись до 300 000 руб. Ориентировочная стоимость монтажных работ в квартире:

    Наименование услуг Стоимость от (руб.)
    1 Вызов специалиста 300
    3 Установка газовой колонки 2500
    4 Настройка и пуск газового бойлера 2200
    5 Установка системы отвода продуктов горения (за один сегмент, в том числе материал) 800
    6 Монтаж системы дымоудаления ЖСТ (за каждый элемент, вместе с материалом) 500
    8 Обвязка газовой колонки полипропиленовыми или металлопластиковыми трубами 400
    9 Монтаж запорной арматуры на газовой трубе 500
    10 Демонтаж старого газового бойлера 400
  • Сервисное обслуживание — накопительный бак и колонку необходимо осматривать каждый год, выполняя мелкий ремонт. В электроводонагревателе нужно менять магниевый анод, в газовом оборудовании чистить теплообменник от накипи. Сервисное обслуживание стоит по-разному.На цену во многом влияет отдаленность официального представительства компании изготовителя от места проживания владельца водогрейного оборудования, а также территориальная принадлежность марки водонагревателя. Немецкое оборудование починить будет дороже, чем корейскую или итальянскую технику.

Устройство и принцип работы

Основное устройство всех газовых колонок одинаковое. Проточный нагреватель состоит из корпуса, водяного и газового узла, теплообменника, камеры сгорания, датчиков, блока управления, дымохода. У турбированных приборов добавлен только вентилятор. Общий принцип работы так же одинаков: начался разбор воды – зажглась горелка, закрыли водоразборный кран – пламя погасло.

Если вдаваться в нюансы работы турбинированной колонки, то они сильно отличаются от функциональности традиционного прибора:

  • Пока отсутствует разбор воды, в закрытую камеру сгорания не нагнетается воздух. Запальник не горит, так как он отсутствует.
  • Когда начинается разбор воды, срабатывает водяной и газовый узел. Механизм открывает клапан, через который на горелку поступает газ. Контроллер дает команду для электрического розжига и на электродах появляется искра. О появлении пламени на горелке информирует датчик. Он дает сигнал контроллеру на прекращение искрообразования.
  • Во время розжига колонки включается вентилятор. Он начинает нагнетать внутрь камеры воздух с улицы и одновременно отводить продукты горения через коаксиальный дымоход.
  • Нагрев воды осуществляется до заданной температуры. За этим показателем следит датчик, связанный с контролером. С увеличением или уменьшением расхода воды модуляционная горелка переключает ступени интенсивности горения, за счет чего поддерживается заданная температура.
  • Как только прекращается разбор воды, горелка и вентилятор выключаются. Колонка переходит в режим ожидания.

С началом нового разбора воды весь цикл повторяется.

Эффективность турбированного водонагревателя

Вентилятор, устанавливаемый в газовой колонке, модульная горелка и двустенный коаксиальный дымоход позволяют увеличить КПД до 90%. Разработчикам колонки удалось добиться эффективности прибора за счет трех параметров:

  • топливная смесь приготавливается из точного соотношения газа с воздухом;
  • ступенчатая регулировка горения экономит газ, предотвращая перегрев воды при малом разборе;
  • внутри коаксиальной трубы происходит предварительный нагрев входящего потока воздуха.

На увеличение КПД больше влияет третий параметр. Входящий с улицы воздух прогревается о стенки коаксиального дымохода. Внутрь камеры не попадает холод, за счет чего уходит меньше газа на прогрев воды в теплообменнике.

Ступени безопасности бездымоходной колонки

Рассматривая работу водонагревателя с турбовытяжкой, стоит уделить внимание ступеням безопасности. Защита срабатывает по следующим параметрам:

  • в вытяжке пропала тяга из-за остановки вентилятора;
  • на горелке исчезло пламя;
  • высокое или низкое давление газа в подающем трубопроводе;
  • низкое или высокое давление в водопроводе;
  • нагрев теплообменника до критической температуры;
  • небольшой расход воды;
  • поломка контроллера.

При возникновении одной из проблем работа газовой колонки прекратится.

Назначение

Для устранения необходима дымоотводящая труба, которая выведет монооксид углерода на улицу и не причинит вреда домашним обитателям. Для газовой колонки можно установить дымоход самостоятельно.

Разновидности гофры

При производстве гофрированных труб, используется два основных материала:

  1. Алюминий;
  2. Сталь.

Алюминий, а точнее его сплавы, применяются для оборудования в случае температурного режима до 500 градусов. При повышении температуры стенки начинают прогорать. Поэтому такие материалы не могут быть использованы с твердотопливными котлами и каминами. Но в случае газовых колонок – они прекрасно подойдут.

Не подвержен коррозии, поэтому может быть установлен даже при условии высокой влажности. Единственная слабость алюминия – кислотные и щелочные среды.

Нержавеющая сталь не чувствительна к температурам и может использоваться при условиях высоких температур. Легированная сталь не боится высокой влажности.

Достоинства и недостатки гофры

К преимуществам гофры относится:

  1. Спиралевидная форма гофрированной трубы – наиболее удобная для газоотвода. Так как угарный газ значительно легче кислорода – он поднимается вверх. В отличие от гладкостенных трубок, он идет по спирали и выводиться наружу. Квадратные трубы склонны к образованию конденсата в углах, которые со временем разъедают профиль.
  2. Круглое сечение удобно в установке. Не потребуется применять адаптеры и дополнительные переходники.
  3. В случае порчи, возможно быстро поменять трубу. Минимум инструментов и экономия времени.
  4. Не нужны уголки и прочая фурнитура. Гофра легко гнется и позволяет повернуть ее в любую сторону.
  5. Гибкость позволяет проложить трубопровод так, как вы того хотите.

Недостатки:

  1. Требуется утепление. Подвижность требует тонких стенок, поэтому они быстро охлаждаются при снижении температуры. Требуется обязательное утепление с помощью минеральной ваты или асбеста.
  2. Высокая восприимчивость к ударам. Прямое механическое воздействие приведет к гарантированной порче трубки.

Принцип работы нагревателя с наддувом

Если говорить о принципе действия в целом, то все газовые проточные водонагреватели работают одинаково: когда открывается соответствующий кран на смесителе, в агрегате от давления протока зажигается горелка и начинает нагревать воду, проходящую через теплообменник. Другое дело, как это реализовано в газовом проточном водонагревателе с принудительным наддувом воздуха.

Функциональная схема агрегата, оснащенного турбиной

В отличие от других типов водогрейных аппаратов, газовая колонка с закрытой камерой сгорания действует по такому алгоритму:

  1. В режиме ожидания бытовой прибор включен в электрическую сеть. В камере ничего не горит, потому что запальника там нет.
  2. Когда пользователь открывает кран горячей воды, срабатывает датчик протока и мембрана водяного узла. Последняя механическим путем открывает газовый клапан и горючее поступает к газогорелочному устройству.
  3. По команде контроллера на электродах, размещенных около горелки, возникает искровой разряд, поджигающий газ. Датчик пламени фиксирует появление огня, информирует об этом блок управления, после чего искрообразование прекращается. Одновременно включается вентилятор, нагнетающий воздух.
  4. Пламя, регулируемое контроллером, нагревает воду до температуры, установленной пользователем, за чем следит отдельный датчик. При ее достижении мощность горелки снижается путем уменьшения пламени (модуляции) либо отключением 1—2 ступеней горелки.
  5. После закрытия крана ГВС подача газа перекрывается, горелка затухает и процесс нагрева воды завершается.

Модулирующая и ступенчатая горелка

Благодаря более совершенной конструкции КПД турбированных колонок выше, чем у обычных атмосферных (88—90% против 84%). Эффективность достигается такими путями:

  • точное дозирование количества природного газа и воздуха, потребного для горения;
  • поддержание выставленной температуры способствует экономии топлива, поскольку газ не расходуется на излишний нагрев;
  • предварительный подогрев воздушного потока в коаксиальном дымоходе.

Последняя особенность наиболее эффективна, поскольку дает возможность вернуть часть тепла, унесенного с дымовыми газами. Холодный воздух с улицы, проходя по коаксиальной трубе по соседству с продуктами горения, отнимает у них тепловую энергию через стальную стенку.

Подробности об устройстве коаксиальных дымоходов показаны на видео:

Бездымоходные колонки закрытого типа наделены несколькими ступенями безопасности, срабатывающими по таким причинам:

  • исчезновение тяги в дымоходе вследствие отключения вентилятора после прекращения подачи электроэнергии;
  • самопроизвольное затухание горелки (контроль пламени);
  • слишком низкое либо высокое давление газа на входе (автоматический газовый клапан);
  • давление в водопроводе превышает 10 Бар (предохранительный водяной клапан);
  • перегрев теплообменника, могущий вызвать скачок давления и разгерметизацию соединений;
  • очень малый расход воды;
  • выход из строя контроллера.

Примечание. При отключении прибора по сигналу датчика перегрева теплообменника в некоторых моделях реализовано его быстрое охлаждение вентилятором, продолжающим работать после затухания горелки.

Любая из перечисленных причин влечет за собой срабатывание газового клапана и перекрывание подачи горючего. Причем после отключения электроэнергии, затухания горелки и скачка давления в газовой трубе клапан срабатывает самостоятельно, без вмешательства контроллера.

Чтобы оценить все прелести эксплуатации турбированных газовых колонок и узнать их слабые стороны, предлагаем ознакомиться с их преимуществами и недостатками.

Особенности устройств

Современные газовые колонки отличаются от старых точно так же, как, скажем, конденсационные газовые котлы отличаются от АГВ советских времён. Новая техника характеризуется компактностью, экономичностью, автоматизацией работы и наличием более совершенных систем безопасности. В частности, появились уже водонагреватели с закрытой камерой сгорания, а также модели, способные работать в конденсационном режиме, например Bosch Therm 8000 S WTD 27 AME, которые потребляют на 15-40 % меньше топ­лива. Так что проблем с заменой оборудования не возникнет.

Проточный газовый водонагреватель Bosch WTD 27 AME

Более того, новые технологии помогут решить старые, наболевшие проблемы, связанные, например, с плохой вентиляцией, которые регулярно возникают в многоквартирных домах. Ведь, согласно правилам, в помещении с газовой колонкой обязательно должна быть вентиляция, как приточная, так и вытяжная. Именно для этого в старых домах ванные комнаты часто оснащались окном. Приточная вентиляция обеспечивает поступление необходимого для горения кислорода, вытяжная — удаление газа при возможной утечке или появлении угарного газа. И если в квартире решётка вытяжки забита паутиной и пылью, приточки нет, стоят пластиковые окна, двери с качественным уплотнением и ещё есть электрическая вытяжка над плитой — работа колонки практически гарантированно будет нарушена.

Ariston Модель FAST R 10/14 (Ariston), опция поддержания температурного режима, работа от батареек. «Русклимат» Модель Zanussi Fonte Glass, электронный розжиг, передняя панель из стекла.

Например, вы включаете кухонную вытяжку, вентилятор пересиливает естественную тягу у колонки, и дымоход начинает работать как приточка. Происходит опрокидывание тяги. Холодный воздух с улицы по дымоходу поступает в помещение, датчик тяги не срабатывает, он охлаждается холодным воздухом, угарный газ с дымовыми газами поступает в жилое помещение.

В подобных ситуациях лучше всего воспользоваться колонками с закрытой камерой сгорания. Эти модели комплектуются собственным вентилятором, обеспечивающим принудительную подачу воздуха и отвод продуктов сгорания. Они, как правило, оснащаются коаксиальным дымоходом, в котором имеются два канала: приточный и вытяжной. При проблемах с вентиляцией или в отсутствие нормального дымохода такую колонку можно повесить практически в любом месте и вывести коаксиальный дымоход на улицу.

Колонки с открытой камерой сгорания конструктивно проще и по стоимости дешевле, но к помещениям, где они установлены, предъявляются более строгие требования.

Что же касается колонок с открытой камерой сгорания (атмосферных колонок), то для них необходим дымоход с определённым сечением и так называемым разгонным участком (вертикально расположенная часть трубы после выходного канала колонки). Оба этих параметра определяются производителем газового оборудования и указаны в паспорте колонки. В частности, длина разгонного участка составляет не менее трёх-четырёх диаметров трубы дымохода. Если обеспечить дымоход с нужными характеристиками не получается, то выбранную модель колонки устанавливать нельзя.

Материал дымохода должен выдерживать высокие температуры и быть газоплотным, чтобы продукты сгорания не попадали в помещение.

Проточный газовый водонагреватель Zanussi Fonte Glass Venezia

Выбор победителя

Прежде чем разрешить спор — бойлер или колонка, скажем несколько слов о накопительных газовых нагревателях. Они перспективны, поскольку нагрев всего объема воды в баке происходит вдвое быстрее, чем у электрического «собрата». Он так же независим от давления воды и в состоянии выдать сразу большой расход на ГВС. Недостатки унаследованы от колонки: необходимость разрешений, сложность монтажа и потребность в дымоходе и вентиляции.

Вопрос – что лучше выбрать – вовсе не стоит, когда в доме нет газоснабжения или недостаточный лимит на электроэнергию, мы же рассматриваем ситуацию с других точек зрения. Итак, в номинации «удобство использования» однозначно побеждает газовая колонка, она позволяет получить желаемое почти сразу. С другой стороны, монтаж газоиспользующего оборудования влетит в копеечку. Оттого что установка бойлера обойдется дешевле и будет выполнена гораздо раньше, он побеждает в номинации «стоимость и быстрота монтажа».

Какой из нагревателей одержит верх в номинации «экономичность при эксплуатации», зависит от местонахождения пользователя. Понятно, что россиянам будет выгоднее пользоваться природным газом, ведь в РФ он гораздо дешевле электроэнергии и бойлер всегда будет аутсайдером. Зато жителям Украины и Беларуси есть над чем задуматься, например, о многотарифном счетчике электричества. Благодаря ему накопительный нагреватель может оказаться на первом месте.

В номинации «надежность и обслуживание» побеждает дружба. Причем с водопроводной водой, богатой солями и примесями, что одинаково успешно атакуют магниевый анод бойлера и водяной узел с теплообменником газовой колонки. Анод «живет» от 2 до 5 лет, за это время в теплообменнике растет накипь и рассыхаются резиновые уплотнения, поэтому вопрос, что экономнее обслуживать, – остается открытым.

Устройство

Устройство аппаратов с принудительной вытяжкой повторяет конструкцию проточного водонагревателя. Вода греется за счет энергии сгоревшего газа — природного или сжиженного. Подача жидкости производится из водопроводной трубы: холодная вода, нагретая газовой горелкой, поступает в точку водозабора. При открытии крана горелка загорается, из него течет уже подогретая жидкость. Аппарат имеет герметичную камеру сгорания закрытого типа. От камеры отходит коаксиальная труба, сообщающаяся с улицей.

В конструкции коаксиальной трубы два канала: внешний и внутренний. Первый служит для подачи воздуха в камеру сгорания, второй — для отведения дыма. В чем преимущество такого технического решения? В помещении приходится делать только одно отверстие в стене, а не два — отдельно для ввода и вывода. Обязательное условие работы турбированного водонагревателя — наличие вентилятора, направляющего отработанные газы в коаксиальную трубу.

Системы управления

Проточные бездымоходные водонагреватели могут отличаться типом горелки:

  1. С авторегулировкой мощности — автоматические горелки поддерживают заданную мощность горения, поэтому поток на выходе стабильно горячий, независимо от давления в трубах.
  2. С ручной регулировкой — в этом случае степень подогрева можно регулировать механическим переключателем. Но температура не является величиной постоянной: на нее влияют атмосферные условия, температура входящего потока и давление в газопроводе.

Тип розжига

Колонки системы «турбо» могут иметь:

  • Электророзжиг: команду «пуск» дает датчик, срабатывающий в момент открытия крана с горячей водой; источник питания — батарейки или электросеть. Его плюс — нет постоянно горящего запальника, а значит, газ не расходуется впустую.
  • Пьезорозжиг: искра появляется в момент механического воздействия на кнопку розжига. Минус — постоянно горящий запальник.
  • Гидротурбинный розжиг: встроенный генератор вырабатывает электричество, используя энергию водного потока, проходящего через него. Подобные аппараты не требуют ни батареек, ни электросети.

Как рассчитать мощность

Во-первых, для чего это необходимо. Для того чтобы во время принятия душа или мытья посуды температура воды неожиданно не понизилась из-за того, что прибор не справился с нагревом нужного количества воды.

Во-вторых, как это сделать. И опять всё довольно просто. В паспорте устройства производитель обязательно указывает производительность своего изделия. А если проще – сколько литров воды он нагревает за одну минуту.

Простой пример: в паспорте указано, что колонка за минуту времени способна нагреть 15 литров на 25 градусов. То есть каждую минуту в вашу систему водоснабжения будет поступать 15 литров горячей воды. Здесь необходимо учитывать разницу температур. То есть, вода будет не ровно 25 градусов. К этому значения стоит приплюсовать изначальную температуру. Итак: вода поступила в колонку, имея собственную температуру в 7 градусов. Нагрелась ещё на 25 и на выходе получилось 32. Вот такая простенькая формула.

Но сколько воды нужно в литрах? Расчёт тоже довольно прост. Основывается он на том, что на одну точку водоразбора приходится примерно по 5-5,5 литров в минуту. То есть если все ваши домочадцы одновременно будут один принимать душ, второй мыть посуду, а третий умываться, то все вместе они будут тратить примерно 15 литров в минуту. Согласитесь, такое случается редко, так что мощности прибора, приведённой в этом примере, вполне хватит для обычной квартиры, в которой проживает семья из трёх и более человек.

Способ розжига

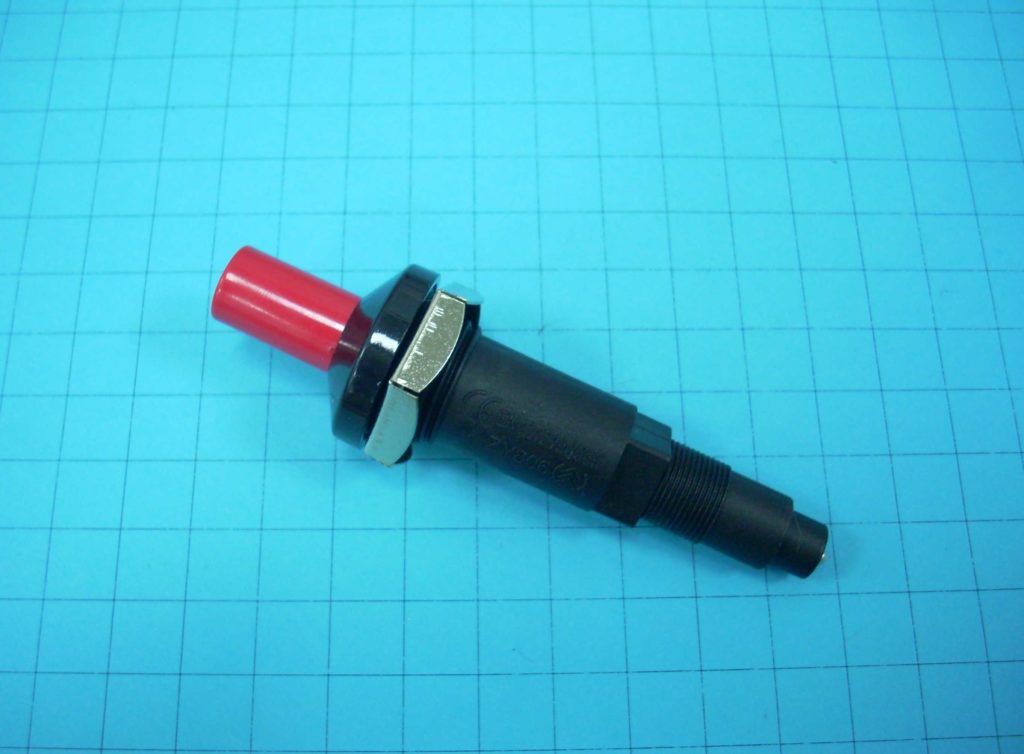

Система пьезорозжиг

Фактор, на который в большинстве случаев мало кто обращает внимания

Однако знать это тоже важно, чтобы правильно подобрать нужную модель. Всего способов три:

  • Пьезорозжиг. Что такое пьезоэлемент вряд ли стоит объяснять. Но упомянуть, что это самый неэкономичный вариант необходимо. Этот вариант подразумевает постоянное горение запальника, а значит и постоянный расход газа, пусть и в очень небольших количествах.
  • Электронный. Работает от двух пальчиковых батареек, включается автоматически при открывании крана и не требует постоянной работы горелки.
  • Розжиг от микротурбины. Абсолютно автономная функция, независящая от подключения к электрической сети или наличия батареек. Внутри прибора установлена мини-гидроэлектростанция, которая вырабатывает и накапливает достаточно энергии, чтобы осуществить автоматический розжиг.

На цену встроенные способы розжига влияния практически не оказывают, а вот на удобство в обращении и экономичность прибора очень даже.

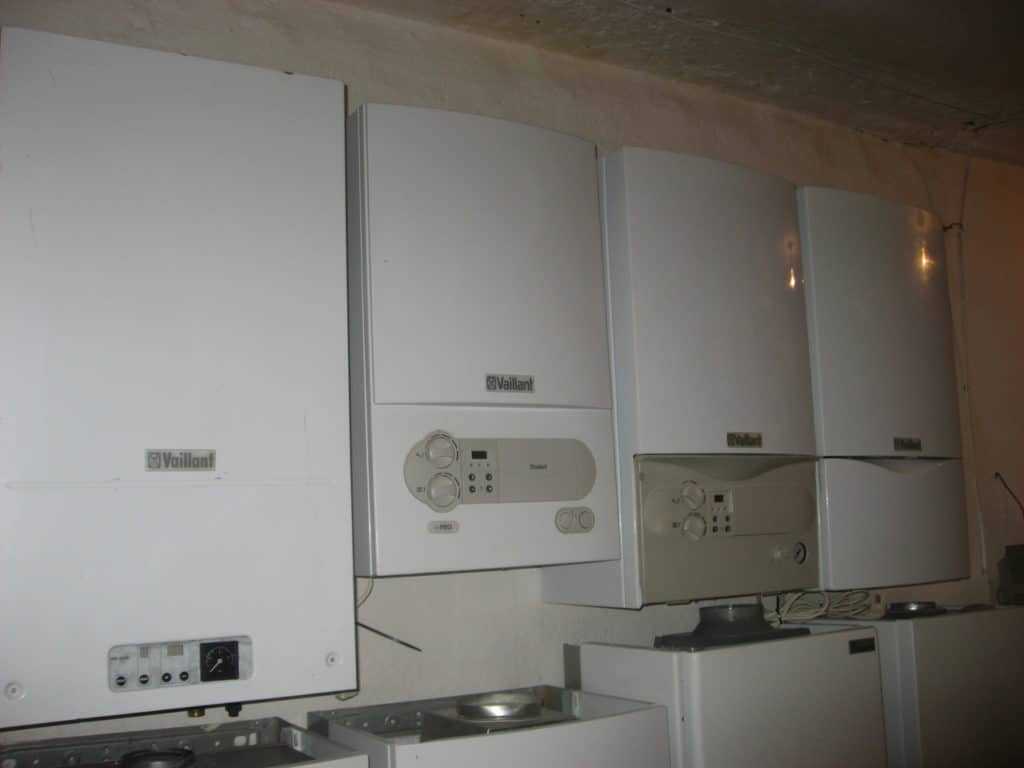

Основные преимущества турбированных колонок

Кроме возможности установки таких колонок в помещениях, не оборудованных дымоходами, турбированные колонки имеют ряд других преимуществ, которые были замечены не только профессиональными экспертами, но и обычными пользователями.

В первую очередь следует выделить следующие моменты:

  • Принудительное нагнетание свежего воздуха позволило повысить эффективность работы колонки. КПД такого агрегата значительно выше по сравнению с традиционными моделями.
  • Закрытый вид камеры сгорания позволяет предотвратить повышение температуры в помещении, что особенно актуально при интенсивной эксплуатации в теплый период года.
  • Забор свежего воздуха с улицы позволяет предотвратить так называемое выжигание кислорода, что делает атмосферу в квартире более комфортной и здоровой.
  • Кроме того, практически полностью закрытый корпус снижает риск загазирования и проникновения продуктов горения в помещение. Колонки такого типа считаются наиболее безопасными.

Ради справедливости стоит сказать и о присущих данному оборудованию недостатках:

  1. Энергозависимость колонки, для обеспечения работы вентилятора необходимо подключение к бытовой электрической сети. При отключении напряжения пользоваться такой установкой нельзя, решить проблему поможет источник бесперебойного электропитания.
  2. Работа вентиляторной установки создает дополнительный шум, но его уровень не создает ощутимого дискомфорта.
  3. Значительная стоимость колонок такого типа, в среднем она обойдется владельцу не менее чем в 15-17 тысяч.
  4. Установку такого оборудования в любом случае необходимо согласовывать с организацией, поставляющей природный газ. Кроме того, вполне возможно придется получить разрешение и от соседей с вышерасположенных этажей.

Преимущества и недостатки турбированных колонок

Плюсы:

  1. Установка не требует традиционного дымохода.
  2. Принудительное нагнетание воздуха повышает КПД аппарата.
  3. Работа колонки не повышает температуру на кухне (или в другом помещении, где она установлена), что особенно приятно в летнее время.
  4. Воздух для горения поступает с улицы — нет проблемы поглощения внутреннего воздуха.
  5. Закрытый корпус аппарата снижает риски попадания продуктов сгорания в жилое помещение.

Минусы:

  1. Любая бездымоходная колонка подключается к электросети. Ее энергозависимость создает проблемы при отключении света — она просто не может функционировать.
  2. Турбина, нагнетающая воздух, создает шум.
  3. Цены на водонагреватели с закрытой камерой сгорания выше, чем на традиционные модификации. Среднестатистическая модель стоит около 15 000 — 17 000 рублей. Существуют и более дорогие версии.
  4. Установку водонагревателя без дымохода необходимо согласовать с организацией, поставляющей природный газ. Владелец подобного оборудования также обязан получить согласие у соседей сверху. Могут возникнуть проблемы со службой архитектурного контроля, если понадобится выводить трубу на фасаде здания.
  5. В трубе, соединяющей аппарат с улицей, постоянно образуется конденсат — в зимнее время это может привести к ее замерзанию.
Рейтинг
( Пока оценок нет )
Аватар
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Tsk-service
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
