Чем запаять газовую колонку в домашних условиях?

Разборка газового котла и пайка протечки

Итак, после подготовки инструментов, я осмотрел газовую колонку и определил место протечки. Происходило это в следующих действиях:

• Перекрыл воду.
• Открутил болты и снял внешний кожух с теплообменника.
• Подал воду.
• Осмотрел теплообменный элемент колонки и нашёл место утечки.

Как правило, место утечки довольно легко выявить: с медных деталей снимается верхний слой краски, а иногда можно увидеть характерные зелёные пятна, которые появляются при окислении меди.

В моём случае до дырочки было легко добраться, поэтому я не снимал всю газовую колонку.

Если место пропуска находится в труднодоступном месте, то придётся полностью демонтировать водонагреватель.

Для этого перекройте кран на газовой трубе, после чего откройте кран горячей воды и открутите гайку на трубе холодной воды.

Далее слейте весь теплоноситель из теплообменника колонки.

В современных моделях для сливания воды предусмотрена заглушка – просто открутите её, если нужно будет слить воду и она польётся самотёком.

Перед тем, как приступить к работе по пайке дырок, просушите теплообменник.

Это делается для того, чтобы в скорее после пайки не повторилась протечка из-за плохого качества пайки.

Для сушки теплообменника можете использовать пылесос или компрессор.

Первым делом необходимо зачистить места утечки щёткой по металлу или мелким наждаком.

Зачистку следует выполнять аккуратно, ведь медные трубки крайне легко повредить.

После зачистки, обезжирьте место работы специальным составом, желательно с основой из спирта, хотя можно и любым другим.

Далее выберете способ, которым будете производить пайку. Существует три способа пайки теплообменника газовой колонки:

• Пайка при помощи паяльника;
• Пайка газовой горелкой;
• Способ холодной пайки;

При этом два первых способа отличаются лишь применяемыми инструментами.

Пайка с помощью паяльника

Для пайки этим способом вам понадобится:

• Мощный паяльник (модность от 100 Вт);
• Припой;
• Флюс (можно использовать канифоль или аспирин);

Первым делом нанесите флюс на место пайки для того, чтобы избавить поверхность трубки от окиси и припой равномерно распределился по месту пайки.

Далее разогрейте паяльником трубку в месте пайки.

Постепенно наносите припой на место пайки.

Необходимо добиться такой температуры, чтобы припой расплавлялся не от соприкосновения с паяльником, а тогда, когда он находится на поверхности горячей трубки.

Наносите припой пока он не достигнет толщины 1-2 миллиметра, такая толщина нужна, чтобы после засыхания место пайки выдержало давление теплоносителя.

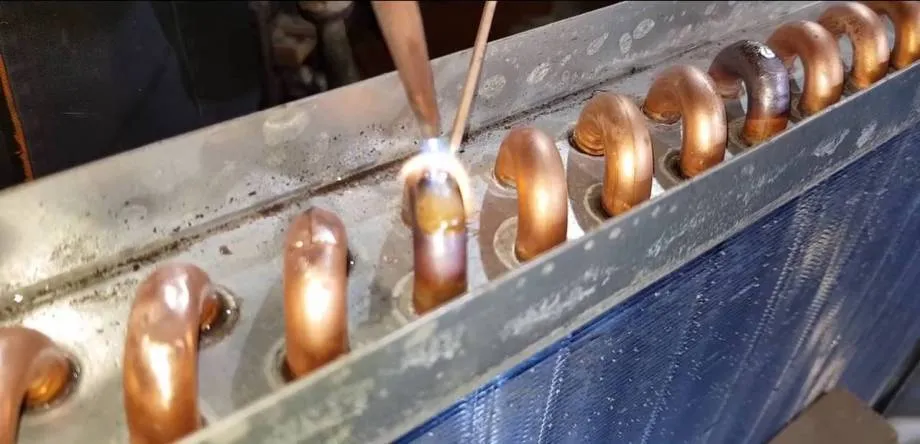

Способ пайки с помощью газовой горелки

Для пайки этим способом вам потребуется:

• Сама газовая горелка;
• Баллон со сжиженным газом;
• Припой;
• Флюс (я использовал порошок буры);

Для начала соберите горелку, подожгите её и отрегулируйте пламя, чтобы оно не повредило элементы теплоносителя в процессе пайки.

Далее подсушите место пайки горелкой для того, чтобы устранить остатки влаги, после чего нанесите флюс на место пайки.

Постепенно нагревайте трубку и начните понемногу наносить припой, который в скорее должен начать плавиться.

Слой припоя также должен достигнуть толщины 1-2 миллиметра.

После завершения пайки почистите место пайки так, чтобы на нём не осталось флюса, ведь он может разъесть поверхность трубки теплообменника газовой колонки.

Способ пайки холодной сваркой

Если же вы решили использовать химический способ пайки трубки теплообменника, то используйте холодную сварку, что сделана из такого материала, который после контакта с горячей водой не потеряет прочности и не расплавится. Ведь иначе протечка со временем повторится.

Для этой работы отлично подойдёт холодная сварка для батарей и труб от компании «Спайк».

Для работы с холодной сваркой вам потребуется химзащита в виде защитных перчаток для рук.

В начале достаньте небольшое количество холодной сварки и немного разомните его в руках в течении около 3 минут.

Когда вы почувствуете, что вещество начнёт твердеть, приложите заплатку к месту протечки и плотно прижмите.

Держите её в таком состоянии до тех пор, пока вещество полностью не схватится.

Если же ваш теплообменник потёк сразу в нескольких местах или дырки протечки слишком большие, то следует припаять заплатку из пластинки меди, но подойдёт и отрезок медной трубки.

Причины выхода теплообменников из строя

Период эксплуатации определяется прежде всего тем, каким образом обеззараживается вода в городском водопроводе. На территории России применяют или чистый хлор, или двуокись хлора. Когда водяной поток, идущий по медной трубке, нагревается, это приводит к бурной химической реакции. Хлорид меди уступает чистому металлу по прочности, и потому довольно быстро появляются свищи. Больше всего повезло жителям городов, где водопроводная вода озонируется.

Но таких населенных пунктов еще очень мало. Дороговизна современного решения не позволяет рассчитывать на быстрое распространение озонирования. Мало того, сейчас производители начали всячески экономить. И если раньше с толстыми трубками теплообменников неприятности случались довольно редко, то теперь повсеместно используется тонкая медь низкого качества. Срок службы изделий ощутимо снизился.

Особенности разных моделей

Перед тем, как приступить к пайке теплообменника своими руками, следует учесть конструктивные особенности модели водонагревателя. Не рекомендуется паять теплообменники китайских фирм, таких как Вектор. Трубы в них изготовлены из очень тонкой меди, при пайке могут появиться новые отверстия. Теплообменники дешевых водонагревателей в случае поломки нужно заменить.

Газовая колонка Вектор

Одними из самых надежных считаются колонки немецких фирм, например Оазис. Они оснащены медными теплообменниками с повышенным сроком службы. Стоимость комплектующих деталей здесь выше, поэтому ремонт оправдан. Запаяв свищ на радиаторе колонки Оазис можно намного продлить срок ее службы.

Колонки средней ценовой категории, такие как российские Нева и шведские Электролюкс также подлежат ремонту. В них стоят медные радиаторы с антикоррозийным покрытием. Пайка позволяет устранить свищи и протечки.

Ремонт фланцев

Иногда пайка может потребоваться медным патрубкам, расположенным на стыке водопровода с выходной трубой теплообменника. В данном случае можно воспользоваться кусками медной трубы с фланцами и накидными гайками-американками – их обычно применяют для монтажа системы подачи воды из медных труб.

Если в наличии прямые отрезки трубы, дорабатывать их не нужно, а вот изогнутые куски нужно обрезать. На месте изгиба отпиливают кусок трубы с фланцем. Расширенный участок трубы, расположенный с другой стороны, также нужно отпилить. Он будет использован впоследствии как соединительное кольцо.

Как в газовой колонке запаять теплообменник

Змеевик водонагревателя подвергается постоянной термической и гидравлической нагрузке. На теплообменник напрямую воздействует открытый пламя горелки. Температура калорифера при открытом кране ГВС быстро достигает 50-100°С. Кроме термической нагрузки на радиатор приходится большинство гидравлических ударов во время отключения ГВС.

Еще одна сложность заключается в том, что в разогретый теплообменник поступает холодная вода. Перепад температур также негативно отражается на работоспособности устройства.

Спустя 6-8 лет интенсивной эксплуатации некачественный теплообменник в газовой водогрейной колонке прогорает из-за постоянной термической нагрузки и полностью выходит из строя.

Срок службы дорогостоящих европейских моделей достигает 12 лет. При этом неприятные ситуации с образованием свищей на трубах или тем, что потек теплообменник вследствие прогорания сводятся к минимуму по причине качественных материалов, используемых во время производства.

Первый признак того, что требуется незамедлительный ремонт змеевика — появившийся конденсат на колонке. Изначально на трубах появляются микротрещины, что и провоцирует испарину. На этом этапе ремонт теплообменника газовой колонки может обойтись малыми «жертвами». Достаточно выполнить пайку радиатора своими руками, или с помощью специалистов сервисного центра, чтобы продлить срок службы бойлера на несколько лет.

Если теплообменник прогорел, единственным действенным методом обслуживания будет его замена. Признак неисправности: протечка водонагревателя. Устранение течи пайкой паяльником не будет эффективно. В лучшем случае после ремонта бойлер проработает еще несколько месяцев.

Цена нового радиатора, приблизительно составляет ⅓ от полной цены водонагревателя. Замена теплообменника газовой колонки (услуги по обслуживанию) стоит от 250-1500 руб.

Запаять теплообменник газовой колонки можно в домашних условиях. Работы проводятся несколькими способами:

Мощным паяльником — потребуется флюс и припой для пайки (медно-фосфорный). В сервисных центрах используется ультразвуковая обработка поверхностей, что и объясняет качество устранения течи. В домашних условиях используется пайка паяльником с мощностью 110 Вт

Чтобы запаять медный радиатор в домашних условиях соблюдают несколько этапов процесса:обрабатывают поверхность флюсом, лучше использовать специальную пасту с содержанием меди, но подойдет и обычная канифоль;
разогревается поврежденный участок;
наносится припой, важно чтобы плавление происходило по причине сильно разогретой поверхности, а не от жала паяльника.
При качественной пайке медных трубок, сверху свища наращивается толщина равная 1-2 мм.

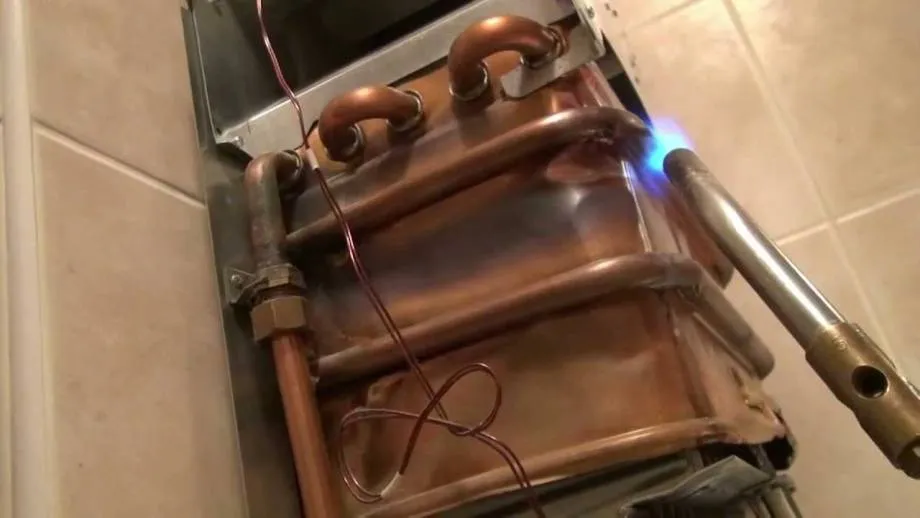

Горелкой — принцип выполнения работ и последовательность такая же, как и при использовании паяльника. Чтобы запаять медную трубку в газовой колонке необходимо обработать поверхность флюсом, разогреть ее огнем средней интенсивности (чтобы не испортить радиатор)

Припой плавится от нагретого участка.
Холодной сваркой — для ремонта используют состав, предназначенный к использованию на греющихся поверхностях. Из упаковки берут небольшое количество вещества и разминают его в руке, предварительно надев перчатки. Как только холодная сварка начинает застывать ее прикладывают к месту расположения свища и крепко держат до полного застывания.

Восстановлению подлежат исключительно газовые колонки с медным теплообменником. Нержавеющая сталь варится только при помощи специального сварочного оборудования.

Если самостоятельный ремонт медного калорифера не смог устранить течи на газовой колонке, потребуется замена радиатора. После установки нового змеевика срок службы бойлера увеличится на 6-8 лет.

Восстановление фланцев патрубка газовой колонки пайкой

Как то на глаза попались два отрезка медных трубок с фланцами, на которые были надеты накидные гайки-американки. Эти детали предназначены для монтажа водопровода из медных труб.

При пайке теплообменника газовой колонки я вспомнил о них, и возникла мысль восстановить ранее треснувший медный патрубок, соединяющий выходную трубу теплообменника с водопроводом горячей воды, припаяв к ним новые фланцы, без дела пылившиеся на полке. Задача несколько усложнялась, так как у имеющихся в наличии деталей медная трубка была согнута под прямым углом. Пришлось взяться за ножовку по металлу.

Сначала была отпилена часть трубки с фланцем в том месте, где начинается изгиб. Далее с противоположного конца была отпилена расширенная часть трубки для дальнейшего применения в качестве соединительного кольца. Если бы трубка была прямой, то пилить бы не пришлось. В результате получилось два отрезка трубки длиной около сантиметра.

Следующий шаг – это отпиливание от патрубка треснутого фланца. Отпиленный кусок трубы должен быть по длине равен отрезку трубы с фланцем, подготовленным для ремонта на предыдущем шаге.

Как видите на фотографии, отпиленный кусок патрубка газовой колонки в месте образования фланца имел много трещин.

На фотографии представлены подготовленные для соединения пайкой детали. Слева – конец патрубка газовой колонки, справа – новый фланец с накидной гайкой, посередине – соединительное кольцо.

Перед пайкой нужно проверить, как стыкуются подготовленные детали между собой. Трубки патрубка должны входить в кольцо легко, с небольшим зазором.

Сопрягаемые поверхности трубок и кольца перед соединением пайкой необходимо предварительно зачистить мелкой наждачной бумагой, чтобы удалить слой окисла. Зачищать кольцо внутри удобно, обернув наждачной бумагой круглый стержень, например рукоятку небольшой отвертки. Далее зачищенные поверхности необходимо залудить тонким слоем оловянно-свинцового припоя ПОС-61 с помощью паяльника мощностью 60-100 ватт. В качестве флюса лучше всего использовать кислотный хлористо-цинковый флюс, проще говоря, соляную кислоту, гашеную цинком. Так как паяются медные детали, то подойдет и канифоль или аспирин.

При пайке нужно обеспечить, чтобы стык труб оказался внутри кольца приблизительно посередине. Если после лужения трубки не захотят входить в кольцо, то нужно разогреть их паяльником, припой расплавится и трубки войдут. Не забудьте перед спайкой патрубка надеть на трубку накидную гайку.

После того, как трубки сочленены, останется только заполнить зазор расплавленным припоем. Как видите на фотографии, получилось вполне герметичное и механически прочное соединение. Патрубок отремонтирован, и можно устанавливать его на место в газовую колонку, будет служить не хуже нового.

Проверка показала герметичность патрубка в месте пайки, но течь возникла на другом его конце, по той же причине появилась микротрещина. Пришлось таким же способом отремонтировать и второй конец патрубка. Работает с отремонтированным патрубком газовая колонка уже более года. Протечек воды не наблюдалось.

По такой технологии можно восстанавливать герметичность не только медных и латунных трубок, но и трубок из нержавеющей стали и железа. Технология применима не только для ремонта газовых колонок, но и для ремонта других аппаратов и машин, включая автомобили.

Как запаять теплообменник газовой колонки

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления.

Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку.

Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом.

Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ. Последний этап подготовки – зачистка и обезжиривание места протечки

Делается это с помощью мелкозернистой наждачной бумаги

Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.

Способы пайки

Запаять теплообменник газовой колонки можно тремя способами:

Мощным паяльником

Чтобы запаять место свища своими руками вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый этап пайки – нанесение флюса. Это вещество, очищающее поверхность материала от окислов и позволяющее равномернее растекаться припою. Лучше всего подойдет флюс паста с содержанием меди. Если ее нет в наличии, можно воспользоваться обычной канифолью или таблеткой аспирина.

Горелкой с газовым баллоном

Понадобится горелка, небольшой баллон с газом, флюс, припой. Горелка подключается к баллону и поджигается. Нужно выбрать не очень сильное пламя, чтобы не повредить радиатор колонки.

Сначала место протечки хорошо прогревается. Это делается для того, чтобы остатки влаги в трубах испарились. После этого нагревается труба и к ней подводится припой.

После пайки обязательно нужно убрать остатки флюса, потому что он содержит кислоту и может в дальнейшем разъедать стенки труб теплообменника.

Холодной сваркой

Важно подобрать холодную сварку, которая не расплавится от горячей воды. Все действия нужно производить в защитных перчатках

Из упаковки достается небольшое количество холодной сварки

Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания

Из упаковки достается небольшое количество холодной сварки. Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания.

Если на трубке теплообменника находится несколько свищей рядом или дырка в трубке большая, нужно припаять медную латку. Также можно сделать напайку из отрезка медной трубы.

Как проверить герметичность

По окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Устройство агрегата

Газовые водогрейки, независимо от фирмы производителя, имеют похожие составляющие, наличие которых у разных моделей может отличаться незначительно. Для примера, можно рассмотреть устройство газовой колонки Нева.

Устройство аппарата снаружи

Схема газовой колонки приведена на рисунке ниже.

Схема газовой колонки

Передняя часть и боковины водонагревателя закрываются кожухом из металла (1). На фасаде аппарата имеется смотровое окно (2) для визуального контроля за работой агрегата. Под окошком располагаются регуляторы: ручка, регулирующая расход газа (3) и регулятор расхода воды (4). Между ручками располагается ЖК дисплей (5), который отображает значение температуры воды, подающейся к потребителю.

В самом низу аппарата располагаются патрубки для подачи воды и ее вывода, а также для подачи газа. На правой стороне водонагревателя имеется патрубок (6), к которому подключается холодная вода из водопровода, а слева – подсоединяется труба (7) для отвода нагретой жидкости. Рядом с ней, но немного ближе к центру, имеется патрубок (8). К нему подключается шланг, соединяющий колонку с газовой магистралью, а в некоторых ситуациях — к баллону с газом. На самом верху водогрейки, находится фланец (9) для подсоединения газоотводной трубы (дымохода).

Все элементы агрегата закрепляются на металлической основе (10), выполняющей функцию задней стенки аппарата. На ней проделано 2 отверстия для подвешивания агрегата на стену с помощью кронштейнов.

Внутреннее устройство агрегата

Теперь рассмотрим, как устроена газовая колонка изнутри, при снятом внешнем кожухе. Как уже было сказано выше, патрубки под номерами 6, 7 и 8 предназначены для подсоединения холодной воды, отвода нагретой и подключения газа.

Водяной блок агрегата (12) соединяется с патрубком подачи воды (6). Из водяного блока выходит шток (13), на котором крепится ручка для регулировки напора воды. Ниже располагается цилиндрическая деталь (14), имеющая на стенках насечку. Она выполняет функцию пробки, извлекаемую для слива жидкости с аппарата, если потребуется его ремонт. Также пробка имеет предохранительный клапан, открывающийся при избыточном давлении в водопроводе.

В центре агрегата находится блок электронного управления (16). От него в разные стороны выводятся провода, идущие к различным элементам агрегата и датчикам.

Устройство колонки изнутри

Слева, симметрично блоку воды — размещен газовый (17). Оба модуля и собраны так, что представляют собой единую конструкцию. Из него, как и из водяного, выходит шток (18) для настройки подачи газа. Посередине между газовым патрубком и регулирующим краном расположен клапан (19) (электромагнитный).

Также на газовом блоке имеется микровыключатель (15), который прижимается специальным толкателем, когда он выключен. Выше можно увидеть коллектор (20), соединенный с газовым блоком с помощью патрубка, одетого на фланцы. Коллектор крепится к корпусу с помощью 2 винтов (21). В задней части коллектора располагаются сопла. Через них подается газ на горелку (22), имеющую 10 рядов. На передней части коллектора закреплена пара элементов, схожих по внешнему виду, но выполняющих разные роли. Справа – искрообразующая свеча (23), разжигающая горелки, а слева – датчик пламени (24).

Выше коллектора находится теплообменник из меди (25). Он как раз и отдает тепло, полученное от сгорания газа, проходящей через него воде. Справа к теплообменнику подсоединяется водяной узел (26), а с левой стороны — патрубок для отвода нагретой воды (27). Крепится модуль теплообмена к корпусу агрегата с помощью 2 винтов (28). На патрубке для отвода нагретой воды установлено 2 датчика. Верхний (29) защищает водогрейку от перегрева, а тот, что ниже (30) — служит в качестве термометра. От него идут провода к ЖК дисплею, закрепленному на кожухе агрегата.

Наверху аппарата установлено устройство для отвода отработанных продуктов горения (31). Благодаря системе различных по форме перемычек, поток горячих отработанных газов направляется в сторону канала дымохода. Слева установлен датчик тяги (32), имеющий связь с датчиком перегрева (29) посредством электрической цепи. Внизу корпуса водонагревателя находится блок (34) для 2-х элементов питания (батареек). Для крепления внешнего кожуха аппарата с двух сторон корпуса имеются места для вкручивания винтов (33).

Вам может быть интересно: как отремонтировать газовую колонку.

Какие растворы использовать для чистки

С удалением скопившейся на стенках теплообменника накипи хорошо справляются кислоты и специальные средства:

Detex

Специальная жидкость, предназначенная для удаления следов оксидов, накипи, солей. Хорошо взаимодействует с изделиями, изготовленными из стали, чугуна или меди, увеличивая срок их эксплуатации

Лимонная кислота

Разогретая до 60 градусов лимонная кислота подходит для чистки деталей из нержавейки, меди, латуни. Минимальная концентрация раствора – 0,5 %, а максимальная – 1,5 %.

Щавелевая кислота

Очищает накипь и следы от ржавчины, не повреждает окрашенные детали. Применяется для всех видов металла. Специальное средство на основе щавелевой кислоты – «Солита».

Сульфаминовая кислота

Удаляет отложения, в состав которой входят оксиды металлов. Безопасна для большинства используемых при сборке котлов материалов.

Соляная кислота

Отличается агрессивным воздействием на металл. Допустимо использование этого вещества в крайнем случае только для обработки изделий из нержавейки и меди.

Агрессивность раствора снижают добавками, препятствующими разрушению металлической оболочки изделия. Крайне токсична, и при работе с ней требуется строго соблюдать правила техники безопасности.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Недостаток химической чистки – невозможность управления процессами взаимодействия кислоты не только с отложениями, но и с металлическими элементами котла, неподверженными загрязнению. Пагубного воздействия можно избежать, добавив к кислоте ингибиторы, смягчающие воздействие кислоты.

Регулярная чистка и сервисное обслуживание газового котла обеспечит его бесперебойную работу и существенно продлит срок службы.

Как предупредить образование накипи

Все способы очистки газовой колонки по-своему хороши. Но лучший вариант — предотвратить ее загрязнение. Существует, как минимум, два способа:

• установить качественный фильтр. В теплообменник будет поступать чистая вода, а отложения можно легко убрать после разборки водоприемника,
• на водопроводную трубу прикрепить электроумягчитель. Импульсы, посылаемые им, воздействуют на воду и предупреждают возникновение накипи.

Своевременное проведение профилактических процедур поможет значительно продлить срок службы газовой колонки. Внимательно следите за работой своего аппарата. Если обнаруживаются малейшие изменения, проведите внеплановую очистку.

Подробнее разобраться, как правильно прочистить газовую колонку от нагара и сажи, поможет видео ролик. Успехов!

Профилактика появления накипи

Очевидно, что накипь в первую очередь образуется в теплообменнике

Предупредить ее важно — если радиатор забьется, это приведет к поломке прибора

Рекомендуем: Можно ли мыть обои под покраску? Анализируем материалы

Жесткость воды зависит от региона. В северных районах она меньше, но по направлению к югу постепенно увеличивается

Жителям регионов с жесткой водой стоит обратить внимание на умягчители. Они устанавливаются на входе труб в дом или квартиру

Это полезно не только для колонки, но и вообще для приборов, в которых есть ТЭН.

Если ситуация с водой не настолько тяжелая, то таких радикальных мер не требуется. Достаточно установить специальные фильтры.

Можно промывать систему муравьиной или фосфорной кислотой. При такой обработке очень важен правильно приготовленный раствор: на 1 мм накипи приходится 1%!кислоты. Однако общая концентрация не должна превышать 10%! Более крепкие растворы могут повредить поверхности.

Устройство газовой колонки и принцип работы

Колонки для нагрева воды на голубом топливе могут иметь две модификации:

• приборы с открытой камерой сгорания топлива;
• устройства с закрытой камерой.

В большинстве случаев колонка – компактное устройство, которое крепится на стене. К нему подводится труба подачи топлива и воды. Прибор нуждается в вытяжке. Основные узлы агрегата:

• система поджига;
• узел нагрева воды;
• запальник;
• система предохранительных клапанов и датчиков;
• корпус;
• горелка.

Схема газовой колонки

Если колонка имеет закрытую камеру сгорания топлива, в неё принудительным образом закачивается воздух с помощью небольшого вентилятора. Для управления колонкой используется электронный блок, получающий и обрабатывающий данные встроенных датчиков. Задача колонки – нагрев проточной воды. Когда вода в кране перекрыта, прибор находится в режиме ожидания. При открытии крана начинается активный прогрев теплообменника. Сам теплообменник – это тонкий змеевик из меди. Вода в нём нагревается и поступает в кран. Как только поток воды останавливается, автоматическая заслонка перекрывает доступ газа, и колонка снова переходи в режим ожидания. Это общий принцип работы колонок с любым устройством камеры сгорания.

В нагревательном приборе постоянно горит запальник. Он погаснет только в случае, если газовая магистраль будет перекрыта

Есть системы с электронным розжигом, основанные на работе батареек. В таких устройствах запальник не горит, а горелка зажигается как в плите, от пьезоэлемента. Все водонагревательные колонки на голубом топливе оснащены системой аварийного отключения. Она срабатывает, если получает сигналы от датчиков при снижении давления в трубах, затухании и прекращении тяги в дымоходе. В большинстве колонок установлены и температурные датчики, ограничивающие температуру нагреваемой воды. Зная основные принципы работы и схему устройства колонки, вы можете сделать предварительные выводы, почему газовая колонка не работает.

Расчет

Выбор подходящего теплообменника сложно выполнить, оперируя только одной лишь его мощностью или пропускной способностью. Эффективность подготовки ГВС зависит и от состояния теплоносителя в первом контуре и во втором, от материала и конструкции теплообменника, скорости и массовой части теплоносителя, проходящего в единицу времени через пластинчатый теплообменник. Однако, естественно следует предварительно выполнить расчет, позволяющий прийти к определенному сочетанию мощности и производительности для выбора подходящей модели.

Базовые данные необходимые для расчета:

• Тип среды в обоих контурах (вода-вода, масло-вода, пар-вода)
• Температура теплоносителя в системы отопления;
• Максимально допустимое снижение температуры теплоносителя после прохождения теплообменника;
• Начальная температура воды, используемой для ГВС;
• Требуема температура ГВС;
• Целевой расход горячей воды в режиме максимального потребления.

Кроме этого в формулах для расчета задействована удельная теплоемкость жидкости в обоих контурах. Для ГВС используется табличное значение для начальной температуры воды, чаще +20оС, равное 4,182 кДж/кг*К. Для теплоносителя следует отдельно находить значение удельной теплоемкости, если в его составе имеется антифриз или другие присадки для улучшения его качеств. Аналогично для централизованного отопления берется приблизительное значение или фактическое на основании данных теплокоммунэнерго.

Целевой расход определяется количеством пользователей для горячей воды и количеством устройств (краны, посудомоечная и стиральная машинка, душ), где она будет использована. Согласно требованиям СНиП 2.04.01-85 необходимы следующие значения расхода горячей воды:

• для раковины – 40 л/ч;
• ванная – 200 л/ч;
• душевая – 165 л/ч.

Значение для раковины умножается на количество устройств в доме, которые могут использоваться параллельно, и складывается со значением для ванны или душевой в зависимости от того, что именно используется. Для посудомоечной и стиральной машинки значения берутся из паспорта и инструкции и только при условии, что они поддерживают использование горячей воды.

Второе базовое значение – это мощности теплообменника. Рассчитывается исходя из полученного значения расхода жидкости и разницы температур воды на входе в теплообменник и на выходе.

где m – расход воды, С – удельная теплоемкость, Δt – разница температур воды на входе и выходе ПТО.

Для получения массового расхода воды следует расход, выраженный в л/ч умножить на плотность воды 1000 кг/м3.

КПД теплообменников оценивается на уровне 80-85%, и многое зависит от конструкции самого оборудования, так что полученное значение следует разделить на 0,8(5).

С другой стороны ограничением по мощности будет расчет, выполненный со стороны первого контура с теплоносителем, где, используя уже разницу допустимых температур для системы отопления, получаем максимально допустимый забор мощности. Конечный результат будет компромиссом между двумя полученными значениями.

Если забора мощности для нагрева нужного количества горячей воды не хватает, то разумнее использовать две ступени подогрева и, соответственно, два теплообменника. Мощность распределяется между ними поровну от требуемого расчета. Одна ступень выполняет предварительный нагрев, используя в качестве источника тепла обратку отопления с пониженной температурой. Второй ПТО уже нагревает окончательно воду за счет горячей воды с подачи отопления.

Не учесть давление воды

Максимальное рабочее давление проточных водонагревателей может быть от 4 бар. В загородных домах давление в водопроводе обычно выше и не поднимается, но не в городских квартирах. В городе нормальное давление может достигать 6 бар, а из-за гидроударов во время ремонта или профилактических работ — до 8–10 бар. Водонагреватель с максимальным допустимым давлением в 4–6 бар такого может и не выдержать — это приведет к его поломке. А еще прорвавшая теплообменник вода может попасть на ТЭН и создать опасность поражения электрическим током. Поэтому подбирайте водонагреватель в соответствии с давлением ХВС или ставьте на входе в него редуктор давления.

Порядок удаления

При длительном использовании нагревателя в быту рано или поздно возникает вопрос, как почистить газовую колонку в домашних условиях. Есть несколько способов очистки водонагревателя: с полной разборкой прибора, демонтажем теплообменника и без демонтажа.

Очистка водонагревателя при полной разборке

Промывка радиатора в моющем средстве

Разборку прибора несложно выполнить и самостоятельно, в домашних условиях. Для этого понадобятся стандартные инструменты: гаечный ключ, отвертки, плоскогубцы.

Для начала необходимо отключить подачу воды и электричество, а затем:

1. открутить гайки соединения;
2. отсоединить патрубок от дымохода;
3. снять водонагреватель со стены;
4. выкрутить два самореза и открыть корпус;
5. снять дымосборник, отсоединив проводку от сенсора дыма;
6. отсоединить трубку контура от водяного блока;
7. освободить патрубок от гайки между двух саморезов;
8. выкрутить два винта на фланце, чтобы освободить горелку;
9. чтобы извлечь горелку нужно немного приподнять теплообменник;
10. выкрутить саморезы, которые прикрепляют радиаторы к стенке водонагревателя;
11. отсоединить датчики температуры и полностью снять кожух.

Когда водонагреватель разобран, необходимо проделать следующие манипуляции:

1. промыть теплообменник. Для этого его нужно поместить в емкость с теплой водой и средством от накипи, оставляя снаружи патрубки;
2. при помощи лейки в теплообменник влить раствор, который будет выходить из противоположной трубки вместе со смывающимся осадком. Необходимо продолжать этот процесс до тех пор, пока выливающаяся вода будет без примесей;
3. затем промыть радиатор чистой проточной водой.

Внимание! При обратной сборке газовой колонки все прокладки рекомендуется поменять на новые. Перед обратной установкой теплообменника его необходимо тщательно просушить

Перед обратной установкой теплообменника его необходимо тщательно просушить.

Очистка теплообменника без демонтажа

Для чистки устройства в домашних условиях без демонтажа теплообменника необходимо вооружится инструментом: ключ трубный, ключ разводной, отвертки, резиновый шланг, а также средством для удаления накипи.

1. Перед выполнением работ у водонагревателя необходимо снять корпус и перекрыть подачу воды.
2. Далее открыть кран горячей воды, а от теплообменника открутить подающую трубку (она медная) и отвести ее в сторону. Вода из теплообменника начнет уходить через открытый кран (около 1 литра, но в зависимости от модели колонки ее объем может меняться).
3. На вход теплообменника одевается шланг, который необходимо поднять выше колонки и потихоньку влить через него средство от накипи и оставить на 2-3 часа. Средство использовать согласно инструкции.
4. Далее под кран ставиться ведро или таз для сбора грязной воды и открывается подача из водопровода в колонку слабым напором. Через шланг вместе с водой должна выйти вся скопившаяся известь.

Внимание! Если напор стал хорошим — теплообменник чист, если напор недостаточный, то процедуру можно повторить
