Промывка теплообменника газового котла: нюансы процедуры и обзор средств для чистки

Необходимость очистки и ее периодичность

Жесткая вода с большим количеством извести — главная причина, по которой образуется накипь в теплообменнике. Вода, проходящая через систему отопления, имеет низкую степень очистки и содержит железо, соли магния и кальция. Высокая температура способствует кристаллизации этих веществ на стенках устройства.

Теплоноситель, поступающий в элементы битермических и двухконтурных теплообменников, не подвергается очистке, поэтому отложения здесь формируются гораздо быстрее. Накипь отрицательно влияет на работу котлов. К негативным последствиям ее появления можно отнести:

Усиленное расходование газа. Показатель теплопроводности минеральных веществ ниже, чем у материала теплообменника. Прогревание конструкции требует больше энергии, а значит, повышается и использование газа. Отложения в 1 мм толщиной повышают затраты на 10%.
Перегрев котла. Вода из обратной линии предназначена для охлаждения теплообменника. Она отдает лишнее тепло системе отопления. Теплообмен нарушается из-за накипи, датчики котла повышают температуру для достижения необходимого уровня на подающей линии. Длительный интенсивный нагрев устройства способствует его быстрому износу и поломке.
Повышенная нагрузка на оборудование для обогрева. Осадок на стенках сужает диаметр каналов и не дает теплоносителю свободно перемещаться по системе. Растет давление на циркуляционный насос, он изнашивается и приходит в негодность.

Непосредственно промывка

Сложностей она не представляет, хотя времени может отнять до суток, если не проводилась слишком давно. Но сначала разберемся с концентрацией. Мы нашли слишком много вариантов, и разброс в количестве лимонки просто потрясает: от соотношения 1:2 до пачки на 5 литров

воды. Правда, в последнем случае не понятно, какая именно пачка: лимонная кислота фасуется по 30 и по 80 г. Поэтому мы пошли путем логических размышлений. Лимонка издавна использовалась для отчистки внутренностей чайников.

При объеме посудины в 2 л. достаточно одного 30-граммового пакетика. Соответственно, если для промывки требуется 8 л. воды, в ней следует растворить 4 упаковки. Сама процедура очистки будет выглядеть следующим образом.

Покупается дистиллированная вода . И не стоит на этом экономить: к уже имеющимся наслоениям добавлять новые вряд ли разумно.
Небольшое ее количество (стакан или пол-литровая банка) кипятится; это нужно для более полного растворения кислоты. Всыпается закупленная лимонка, раствор охлаждается;
Антифриз сливается. Неплохо внимательно присмотреться, насколько он выработан. Если цвет его не слишком пугает, концентрацию раствора можно снизить – ваша система не слишком грязна. Если же тосол больше похож на осеннюю грязь, можно всыпать еще пару пакетиков кислоты;
Система продувается через расширительный бачок. Это нужно сделать, чтобы антифриза в ней точно не осталось. Причем продувание повторяется несколько раз с минутными промежутками;
Вместо тосола заливается приготовленный раствор;
Запускается движок, прогревается до открытия термостата, после чего работает минут 10 на холостых. Можно пару раз погазовать. В горячем виде лимонка воздействует активнее;
Раствор сливается; его внешний вид оценивается. Если промывка не сильно отличается от слитого ранее антифриза, процедура повторяется;
Когда раствор выйдет практически в том же виде, в котором был влит, система промывается дистиллированной водой 2-3 раза, после чего можно заливать свежий антифриз.

Заметим, что до грамма и миллилитра выдерживать пропорции промывки системы охлаждения двигателя лимонной кислотой не обязательно: это все же не аптекарский рецепт. Однако и сильно превышать концентрацию не стоит. В ядреном виде лимонка может начать проявлять агрессию к системе. Если не помогло с первого раза, лучше повторить манипуляции. В конце концов, можно полчаса поездить по делам с раствором лимонной кислоты вместо антифриза.

Конечно, есть отчаянные экспериментаторы, которые для промывки применяют «Активного утенка» и говорят, что ничего плохого при этом не произошло. Однако, на наш взгляд, лучше побережнее отнестись к своему авто и потратить больше времени на профилактику, зато сильно сэкономить на лечении болячек, вызванных торопливостью и применением концентрированных растворов.

Важный составляющий узел двигателя внутреннего сгорания система охлаждения, которая заправляется или тосолом, или антифризом, или водой (в основном грузовые рабочие отечественные автомобили заправляют водой на Севере, поэтому они не глушат двигатели весь холодный период зимы).

Когда и как часто нужна чистка теплообменника газового котла

Производители газовых котлов рекомендуют проводить очистку теплообменника ежегодно, в крайнем случае – раз в 3-4 года, если используется относительно чистый теплоноситель невысокой жесткости, который не меняется с каждым отопительным сезоном, а в системе установлен промывной фильтр механической очистки. Проводить его рекомендуется перед началом отопительного сезона.

Теплообменник газового котла в разрезе. Использование загрязненного теплоносителя и отсутствие регулярной чистки привело к тяжелым последствиям: серьезный перегрев и практически полное засорение.

При отсутствии регулярного обслуживания, существуют признаки засорения теплообменника:

снижение теплопроизводительности – выражается в более низкой (на 10-20%), чем ранее температуре радиаторов отопления и, соответственно, температуре в помещении при работе котла на все той же неизменной мощности;
увеличенный расход газа – заметен, если проанализировать показания счетчика и режим эксплуатации котла за прошлый месяц и похожий по температурному режиму месяц ранее (желательно тот же месяц в предыдущий отопительный сезон);
повышение шумности или появление новых звуков при движении воды через теплообменник;
усиленная работа циркуляционного насоса.

Если внутренняя очистка не проводилась более года, наблюдается один из вышеперечисленных признаков – рекомендуется в течение ближайших месяцев промыть теплообменник специальными химическими растворами, о которых мы поговорим далее, после чего выполнить механическую чистку. В противном случае загрязнение и накипь не только является причиной увеличенного расхода и меньшей теплопроизводительности, но и может привести к перегреву, прогоранию теплообменника, выходу из строя в следствие повышенной нагрузки циркуляционного насоса.

Настенные котлы с битермическим теплообменником

Давайте разберемся, что собой представляет битермический теплообменник. Из его названия понятно, что речь идет о выполнении двух разных задач внутри одной конструкции (это нагревание воды для отопления и горячего водоснабжения).

Такая незамысловатая конструкция позволяет использовать внутреннюю область для горячего водоснабжения, а внешнее пространство — для отопления. Также внешняя труба в целях лучшего теплообмена оснащена пластинами, обеспечивающими наибольший контакт с продуктами горения.

Принцип действия

Пластины разогреваются в результате горения топлива и передают тепло теплоносителю, циркулирующему внутри отопительного контура. Если горячая вода для бытовых нужд не используется, то контур ГВС перекрыт.
При открытии крана с горячей водой, контур отопления блокируется и открывается контур ГВС, в результате чего нагревается теплоноситель, движущийся по внутренней трубке. Как только кран с горячей водой будет закрыт, контур ГВС автоматически перекроется и возобновится движение теплоносителя в отопительном контуре.

Другими словами, всегда работает только один из двух контуров, при этом вода для ГВС получает тепло от уже нагретой воды из отопительного контура. Считается, что котлы с битермическими теплообменниками на 15% дешевле, чем при использовании раздельных теплообменников. Но в этом случае КПД получается немного меньше (примерно на 2%).

Преимущества котлов с битермическими теплообменниками

Простая конструкция, не требующая установки трехходового крана, который довольно часто ломается и нуждается в замене.
Такие котлы имеют более компактные размеры, так как внутри корпуса не требуется дополнительное место для размещения второго теплообменника.
Горячая вода сразу течет из крана во время открывания, в отличие от использования котлов с раздельными теплообменниками.
Из-за более простой комплектации многие модели стоят дешевле котлов с дополнительным теплообменником.

Некоторые люди ошибочно считают, что вода из контура ГВС, находящаяся во внутренней трубке теплообменника, всё равно забирает существенную часть тепла, когда требуется только отопление, и снижает общую эффективность работы котла. Практика показывает, что это не так, и здесь нет никакого повода для беспокойства.

Недостатки

Возможность получения ожога во время приема душа. Используя котел с битермическим теплообменником, нужно быть более внимательным к температуре воды ГВС, особенно, если в доме есть дети. Данная проблема наиболее актуальна, когда на улице сильные морозы и отопление работает в полную силу. Включив горячий кран, лучше немного подождать, пока сильно разогретая вода стечет.
Продолжительность работы котла в режиме ГВС имеет некоторые ограничения. Этот момент нужно уточнять у специалистов, хорошо знакомых с приобретаемой вами моделью котла с битермическим теплообменником.
Нежелательно использовать теплоноситель с большим содержанием примесей, так как это приведет к образованию накипи на внутренних стенках трубок теплообменника. Если используемая вами вода слишком жесткая, ее следует смягчать, а это дополнительные затраты. В нашей практике известны случаи, когда владельцы таких котлов не следили за качеством воды в отопительной системе, и теплообменник выходил из строя во время сильных морозов. Сами понимаете, какие серьезные проблемы это вызывает.
Сложное обслуживание. Битермические теплообменники трудно поддаются очистке, даже если эту процедуру доверить профессионалам.
Из-за засорения теплообменника эффективность котла снижается с каждым годом.

Рано или поздно наступает момент, кода битермический теплообменник придется заменить. Расходы могут достигать 30-40% от стоимости котла. Согласитесь, что это достаточно большие расходы. При этом здесь не учтена оплата за работу.

Без всякого преувеличения можно сказать, что битермические теплообменники являются одноразовыми, так как их чистка из-за специфичной конструкции не дает больших результатов.

Мы лишь можем порекомендовать использовать такие котлы в сочетании со специальными системами очистки, снижающими количество солей в теплоносителе.

Примером котла с битермическим теплообменником может служить настенный котел Baxi Eco Four 24. Он имеет компактные размеры (400x730x299 мм), относительно небольшой вес (29 кг) и рекомендуется к установке в домах площадью до 240 м2.

Чем лучше промыть теплообменник?

Некоторые теряются в разнообразии веществ для ухода за контуром и часто выбирают самые мощные, которые при регулярном использовании негативно влияют на металл. Специалисты утверждают, что такие средства лучше использовать в крайнем случае, если более щадящие растворы не подошли. Самым универсальным средством является лимонная кислота — она чистит накипь не хуже всевозможных дорогостоящих средств, но при этом не повреждает поверхность теплообменника.

Если Вы будете вовремя промывать контур, а не дожидаться пока трубы полностью зарастут солевыми отложениями, то для очистки небольшого слоя накипи не придется применять агрессивные вещества.

Когда нужна замена радиатора печки

На самом деле, от того, насколько качественно и бесперебойно работает данный узел, напрямую зависит:

комфорт водителя и пассажиров во время движения;
хорошая обзорность, напрямую влияющая на безопасность дорожного движения;
эффективность работы электрооборудования, контрольно-измерительных приборов и др.

Более того, если своевременно не принять меры по ремонту и (или) замене радиатора печки, восстановления функционирования системы в целом, это может оказать негативное влияние на работу всей системы охлаждения двигателя и привести к поломке силового агрегата.

В каких случаях без замены радиатора печки не обойтись?

Задача автовладельца – контролировать техническое состояние транспортного средства, проводить осмотр перед выездом и периодически проходить очередное техническое обслуживание. Признаками, сигнализирующими о необходимости произвести замену радиатора (или, как минимум, ремонт) являются:

Нарушение корректности в работе отопителя – недостаточно тепла, чтобы поддерживать комфортную температуру в салоне, из вентиляционных отверстий дует прохладный воздух на холостых оборотах двигателя.
Снижение уровня жидкости в системе охлаждения двигателя (контролируется по уровню в расширительном бачке).
Появление следов антифриза или тосола на защите картера или на поверхности под авто.
Запотевание стекол, появление тонкой маслянистой пленки на лобовом стекле.

Важно помнить, что комфортная температура воздуха, микроклимат, создаваемый в салоне авто в течение круглого года, обеспечивается надежной и эффективной работой отопителя. Поэтому данный узел нужно обязательно поддерживать в исправном состоянии, уметь своевременно выявлять основные неисправности, а при необходимости, знать и уметь производить ремонтные работы, связанные с заменой радиатора печки

Устройство радиатора

Конструкция радиатора отопителя достаточно проста и надежна, характеризуется повышенной прочностью и достаточно долгим периодом эксплуатации. Радиатор конструктивно представляет собой две алюминиевые или медные трубки определенного диаметра, расположенные параллельно на определенном расстоянии. Эти трубки соединены поперечными тонкими металлическими пластинами, с их помощью формируются соты, внутри которых происходит накопление тепловой энергии. Концы трубок завальцованы и дополнительно обработаны специальными герметичными материалами.

Если требуется купить новый радиатор печки, кроме соответствия конструктивных особенностей, габаритов и технологических отверстий, рекомендуется обращать внимание на следующие особенности:

с какой частотой установлены поперечные пластины;
прочность и жесткость пластин, всей конструкции радиатора в целом;
из какого материала изготовлены завихрители (пластиковые ненадежны).

Порядок снятия и установки радиатора печки

Важно понимать, что выполнение такой относительно несложной операции, как замена радиатора, возможно только в том случае, если у автовладельца есть определенный опыт, навыки ремонта, знания и умения, а еще – все необходимые для производства этой работы инструменты и принадлежности. Более простое и выгодное решение – обратиться в автосервис, где опытные автомеханики достаточно быстро и с гарантией качества произведут все необходимые ремонтные работы

Но даже в этом случае полезно знать порядок действий, чтобы иметь возможность проконтролировать, правильно ли мастерами выполняется работа

Более простое и выгодное решение – обратиться в автосервис, где опытные автомеханики достаточно быстро и с гарантией качества произведут все необходимые ремонтные работы. Но даже в этом случае полезно знать порядок действий, чтобы иметь возможность проконтролировать, правильно ли мастерами выполняется работа.

Общий порядок действий при ремонте радиатора следующий:

Установить автомобиль в бокс.
Слить тосол или антифриз с холодного двигателя.
Отсоединить пластмассовые детали и элементы салона, освободить доступ к радиатору (иногда доступ осуществляется из салона через перчаточный ящик).
Снять центральную консоль при необходимости.
Отсоединить хомуты шлангов, которые соединяют радиатор с системой.
Слить остатки ОЖ с радиатора.
Извлечь радиатор, установить на его место новую деталь.
Произвести все операции по сборке в обратной последовательности.

Такую работу как замена радиатора отопителя, автомобилист вполне может выполнить самостоятельно. Главное – соблюсти все описанные условия и четко следовать инструкциям по ремонту, выпущенным изготовителем автомобиля.

Регулярность профилактики

Сигнал для пользователя, что котел пора чистить – снижение теплоотдачи, увеличение расхода газа (от чего зависит расход газа в газовых котлах отопления). Но до этого лучше не доводить: чем толще слой загрязнений, тем сложнее будет с ним справиться самостоятельно, а чистка силами профессионалов влетит в копеечку.

В штатных условиях чистка теплообменника двухконтурного котла своими руками осуществляется раз в два года (что такое двухконтурные газовые котлы для отопления частного дома). Если вода жесткая – чаще

Особое внимание уделяется вторичному теплообменнику, через который проходит жесткая водопроводная вода

Второе обязательное действие – удаление сажи, которая осаждается на внешней поверхности корпуса теплообменника. Здесь нет жестких рекомендаций насчет периодичности очистки – количество сажи зависит от качества используемого газа, от эффективности фильтров на подаче, от конструктивных особенностей котла и т.д.

Необходимость очистки можно определить визуально, либо выполнять эту работу заодно с внутренней промывкой. Большие скопления накипи и сажи в совокупности могут понизить теплоэффективность котла вдвое.

Если вместо воды в отопительном контуре используется антифриз, регулярность чистки зависит от его марки: в некоторые незамерзающие жидкости добавляют химические компоненты, противодействующие скоплению налета.

Что такое конденсационный котел

В любом случае раз в два года нужно осуществлять промывку, а также следить за сроком годности антифриза.

Как почистить теплообменник двухконтурного котла и как часто это нужно делать, указано в инструкции к модели. Но эти рекомендации обычно рассчитаны на идеальные условия эксплуатации (состав воды и др.), которых в реальной жизни обычно не бывает.

Основные способы промывки

Начать следует с того, что теплообменник, прежде всего, является трубной системой с двигающейся внутри жидкостью. Но вода, которая используется в системах, обычно не отличается высоким качеством. Разные соли металлов, присутствующие в ней, оседают на стенках конструкции, становятся накипью и сужают проход. Существует три способа борьбы с накипью:

механический;
химический;
посредством закачивания в систему жидкости под сильным напором.

В статье рассматривается только чистка своими руками, в связи с чем о третьем способе мы говорить не будем. В одиночку с ним точно не справиться, так как потребуется специальный компрессор, способный создавать давление примерно в 10 атмосфер. Только с помощью этого устройства можно разбить отложения на железных поверхностях.

Обратите внимание! С двумя другими же способам вполне можно справиться собственноручно. Сразу оговоримся, что это достаточно трудно, да и навыки соответствующие потребуются

Видео – Чистка теплообменников

https://youtube.com/watch?v=Ljjkd_IrQQg

Способ №1. Механическая промывка

Если используется эта промывка теплообменника газового котла, не забывайте, что сам обменник занимает много пространства в теплогенераторе. Он расположен над камерой сжигания, поэтому туда непросто добраться. Алгоритм действий должен быть следующим.

Шаг первый. Снимается верхняя часть корпуса. Чтобы это сделать, необходимо отключить электрическое питание и подачу газа (если все это предусмотрено конструкцией котла).

Шаг второй. Обменник отсоединяется от отопительной магистрали.

Шаг третий. Крепления прибора снимаются.

После этого можно извлекать теплообменник из теплогенератора и приступать непосредственно к процедуре промывки. А что можно увидеть после демонтажа? Как правило, все внутренние полости забиты накипью – солями металлов, кальция или же натрия, а еще трехвалентным ферумом.

Для чистки придется использовать металлические инструменты – штыри, скребки и так далее

В ходе работы следует проявить особую осторожность, дабы не повредить поверхности конструкции

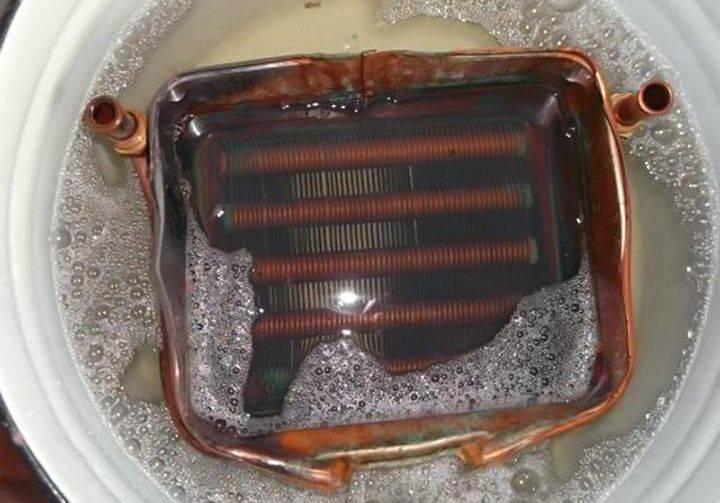

В некоторых случаях прибор смачивается в какой-либо емкости, заполненной несильным раствором соляной кислоты. И как только накипь размякнет, можно начинать удалять ее. По окончании процедуры все внутренние пустоты промываются водой под незначительным давлением. В этих целях можно приложить шланг, подключенный к системе водоснабжения.

Вы сможете лично убедиться, сколько грязи при этом выльется. Нужно дождаться, когда начнет течь чистая вода. Дополнительно можно простукать поверхности прибора киянкой (это специальный молоток, выполненный из древесины или резины).

Полная инструкция по промывке газового котла

Ранее мы рассказывали о том как полностью промыть и прочистить газовый котел своими руками, советуем вам ознакомится с данной информацией

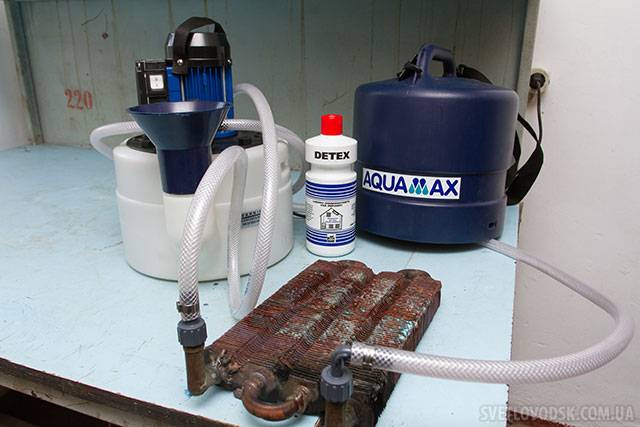

Способ №2. Химическая промывка

Сразу оговоримся, что такая промывка является достаточно сложной процедурой. В ходе работы понадобится специальный прибор, именуемый бустером. И, невзирая на то, что данный вариант предельно упрощен, для его воплощения все равно следует знать о ряде важных нюансов.

В чем же упрощенность методики? Прежде всего, нет необходимости в извлечении теплообменника и демонтаже некоторых элементов газового котла. Необходимо лишь отсоединить пару патрубков (к одному из них нужно подключить специальный шланг, посредством которого внутрь корпуса будет подаваться чистящее средство). Пройдя через корпус, средство выйдет наружу посредством второго патрубка, к которому также будет подключен шланг. Следовательно, как в обменнике, так и в бустере средство будет перемещаться по кругу.

А теперь рассмотрим, из каких компонентов состоит сам бустер. К таковым относится:

емкость для химического вещества;
электрический нагреватель (он есть далеко не на всех моделях, но люди с опытом советуют приобретать именно такие модели; так реагент будет нагреваться, а будучи теплым, он более быстро и качественно удаляет накипи соли и грязи);
насос.

Обратите внимание! Такими химическими реагентами могут быть разного рода растворы, находящиеся в свободной продаже на отечественном рынке. И вопрос выбора правильного реагента является наиболее актуальным

В каждом конкретном случае необходимо учитывать не только степень засорения, но и его тип, а также материал, использованный при изготовлении теплообменника.

Далее мы выясним, с помощью каких средств может выполняться промывка теплообменника газового котла.
