Система вентиляции в многоквартирном жилом доме

Как сделать приточную вентиляцию в квартире своими руками

Множество людей, в квартирах которых система вентиляции работает некачественная, задаются вопросом «как сделать приточную вентиляцию в квартире». Это можно сделать несколькими способами. Наиболее распространенными являются нижеуказанные методики.

Приточный клапан на окно

Одним из вариантов создания принудительной вентиляции в квартире с пластиковыми окнами является установка специализированного механизма – приточного клапана. Существует два вида:

• угловые;
• прямые.

Угловые приточные клапаны чаще всего устанавливаются для улучшения вентиляции в квартире. Их стоимость гораздо меньше.

Прямые клапаны целесообразно использовать в тех случаях, когда в помещение постоянно находится большое количество человек. В них очень легко установить калориферы, фильтра, увлажнители и другие дополнительные приспособления, для повышения качества циркуляции воздуха. Однако у них имеется три недостатка.

1. Высокая стоимость.
2. Заметность конструкции.
3. Повышенная сложность монтажа.

Для установки клапана на окна, необходимо выполнить следующие манипуляции:

• на верхней части окна вырезать отверстие под клапан;
• в него нужно вмонтировать внутреннюю часть механизма;
• снаружи створки, над клапаном проделать отверстие и вставить в него козырек для защиты от влаги.

Приточный клапан в стену

Приточные клапана также могут быть вмонтированы в стену. Для этого нужно сделать следующие процедуры:

• просверлить отверстие в стене под окном;
• установить клапан в него;
• окончание клапана необходимо располагать по кривой в направлении вниз, так как это позволит защитить его от снега и дождя;
• снаружи помещения нужно установить дополнительную защиту в виде специального козырька.

Основные схемы устройства воздухообмена многоквартирных домов

Рассмотрим подробнее, как устроена эффективная вентиляция в многоквартирном доме, в зависимости от его этажности. Для строений высотой до четырех этажей из каждой квартиры обычно выводятся вертикальные шахты на крышу. При всей надежности этой системы она занимает слишком много внутреннего пространства здания.

Как работает действенная вентиляция многоквартирного дома этажностью от девяти и выше? Отдельные квартиры подключаются к вертикальной шахте через каналы, называемые спутниками. Вентиляционные каналы различных подъездов на чердаке объединяются горизонтальным коробом, из которого затем выводится вертикальный воздуховод за пределы крыши.

Проблем опрокидывания вентиляции

При такой схеме становится вероятным опрокидываение вентиляции в многоквартирном доме, в определенной степени, вызываемое отражением воздуха при переходе в горизонтальный канал, а также повышенным сопротивлением засоренных воздухопроводов. Но ключевой причиной опрокидывания является недостаточный приток воздуха. Явление это может наблюдаться даже на вертикальных каналах, прямо выводимых на крышу.

Для большинства старых зданий устройство действенной вентиляции многоквартирного дома предполагает поступление воздуха через негерметичные деревянные окна. Массовое переоборудование на пластик вызывает существенное уменьшение притока воздуха в холода при закрытых окнах. В этом случае холодный воздух создает обратное течение в вертикальных шахтах, начиная поступать с крыши в квартиры.

Главный принцип работы воздухообмена многоквартирного дома обязательно предполагает баланс приточный и выходной и создание тяги в высоких вертикальных шахтах. Поэтому основной способ борьбы с опрокидыванием потока состоит в обустройстве достаточного количества приточных клапанов. Действенной мерой является использование регулируемых решеток на входе в шахты вытяжки, позволяющих сбалансировать расход воздуха.

Кроме того, ремонт вентиляции в старом многоквартирном доме обычно включает расширение сечения горизонтального воздухопровода на чердаке, обустройство в нем специальных рассекателей, организующих поток, периодическое устранение засорений воздуховодов.

Особенности современной вентиляции

Современная вентиляция многоквартирного дома основывается на следующих решениях:

• использование пластиковых окон с системами микропроветривания;
• устройство достаточного количества клапанов притока, для размещения которых обычно выбирается промежуток от подоконника до батареи для подогрева входящего воздуха;
• установка современных моделей клапанов притока с подогревом и фильтрами, которые размещаются в нижней зоне стен;
• использование решеток вытяжки с обратными клапанами или моделей с регулируемым расходом.

• подключение квартир к вытяжным шахтам через вертикальные разгонные воздухопроводы высотой в пару этажей;
• выход вытяжных шахт в утепленное общее чердачное пространство с полным исключением обратных потоков.

Вентиляция последних 2-х этажей многоквартирного дома решается обустройством отдельных вертикальных каналов вытяжки высотой более двух метров и использованием вытяжных вентиляторов на входах в шахты.

Нередко для усиления тяги используются эжекторы или канальные вентиляторы вытяжки, включаемые в неблагоприятных условиях.

Активный тип вентиляции

Все чаще применяется система эффективной вентиляции в многоквартирном доме активного типа. Обычно она является комбинацией приточного блока с вентилятором вытяжным, установленным на чердаке.

Приточная часть кроме вентилятора может оснащаться фильтрами, устройствами для увлажнения воздуха, блоками подогрева или охлаждения. Забор воздуха обычно осуществляется на уровне второго либо третьего этажей. Подготовленный воздух по сети каналов разводится по квартирам.

Вытяжная сеть активируется блоком вытяжки в чердачном помещении.

Такой проект вентиляции многоквартирного жилого дома обеспечивает повышенный комфорт, не зависит от погоды, позволяет регулировать климатические параметры. Но активная вентиляция значительно дороже и сложнее пассивного воздухообмена, как на этапе обустройства, так и при эксплуатации.

Определение виновника происшествия и предъявление требований

Пострадавшей стороне не всегда легко найти, кому предъявлять требования о возмещении ущерба. Обычно виновниками являются жильцы (наниматели) выше расположенной квартиры или Управляющая компания. Последняя отвечает за состояние общедомового имущества.

Обслуживающая организация несет ответственность за гидроизоляцию стен и фундамента, содержание труб общедомовых помещениях, состояние ливневой канализации, а также за стояки воды, отопление, радиаторы, расположенные в квартирах.

Кроме того, при причинении убытков арендатору следует учитывать содержание арендного договора. Соглашение может включать дополнительные условия пользования нежилым помещением. Например, проведение работ по гидроизоляции, осуществление ремонта и др.При затруднении определения виновника затопления лучше обратиться к юристам. Они помогут выявить ответчика и составить исковое заявление. Для взыскания полученных расходов используются внесудебные и судебные методы. Для пострадавшей стороны лучше всего, если виновник согласиться оплатить ущерб. Однако при наличии разногласий решать вопрос придется в суде, что существенно затягивает процесс взыскания средств на ремонт помещения и оплату иных расходов.

Внешние характеристики

Продухи позволяют надолго продлить срок службы отдельных строительных сооружений, а также обезопасить жилые квартиры от распространения плесени. Подвалы, в которых вентиляция не справляется со своими обязанностями, всегда влажно и тепло, а это может привести к серьезным проблемам. Но есть и еще один фактор, который для владельцев жилища важен не меньше, чем удаление влаги – это эстетические особенности продухов.

Необходимость закрыть или спрятать огромные «окна», связанные с подвалом, связаны с неприятным видом элемента вентиляции. Внешне, отверстие, как пробоина в глухой бетонной или кирпичной стене. Но, сделав правильный выбор по декорированию этого устройства, можно одновременно «убить двух зайцев», не только украсив, но и придав элементу дополнительную функцию. И одним из таких элементов является накладная решетка. Добавив в устройство продухов такие элементы, можно защитить жилой дом от проникновения в подвал грызунов и бездомных животных.

Накладная решетка прикроет неэстетичный продух

Устройство шахт в многоэтажных зданиях

Вот как выглядит вентиляционная шахта сверху: 1 – общая шахта, 2 – спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, которые укладываются один на другой, образуя идеально вертикальный вентиляционный канал. Его поперечное сечение обычно составляет 0,3 x 0,6 м. Она начинается на первом этаже и заканчивается на крыше специальным зонтиком для вентиляционных шахт и проходит через все уровни здания.

В современных домах воздуховоды для подачи воздуха изготавливаются из пластика или металла. Они обеспечивают лучшую аэродинамику, легко моются и имеют длительный срок службы.

Зонт для вентиляционного канала изготовлен из нержавеющей стали и защищает канал от дождя, снега и листьев.

При проектировании плоской системы вентиляции необходимо учитывать следующие факторы:

• Качество воздуха, удаляемого из жилища;
• Предотвращение проникновения холодного воздуха в квартиры зимой;
• Возможность распространения дыма и угарного газа через вентиляционные шахты в зданиях с перекрытиями во время пожаров;
• Возможность использования вентиляционных шахт в многоэтажных домах для кондиционирования воздуха.

В крупнопанельных блоках и пятиэтажных “хрущевских” домах воздухообмен происходит через шахты и вентиляционные каналы по физическим законам, без механического принуждения.

Шахты используются для вытяжного воздуха, одного из двух важных компонентов системы вентиляции. Подача воздуха осуществляется через вспомогательные отверстия или специальные устройства.

Вентиляционные выходы расположены в кухнях и санитарных комнатах. Горизонтальные воздуховоды соединены между собой и ведут к вертикальным вентиляционным шахтам. В домах до пяти этажей все воздуховоды подключаются к общему коллектору на чердаке.

Вал является общим имуществом, и вам следует обратиться в управляющую компанию, если вы подозреваете, что он поврежден.

Конструкция вентиляционных шахт в многоэтажных домах отличается – там есть дымоходы, называемые “сателлитами”, которые соединяются с главным каналом через один этаж. Только вентиляция верхних этажей выходит непосредственно на улицу, над крышей дома. Это предотвращает обратную тягу и проникновение отработанного воздуха с нижних этажей в квартиры на верхних этажах.

В более современных зданиях воздух из стояков поступает на чердак, который служит промежуточным резервуаром. Температура и влажность здесь всегда выше, чем на улице, поэтому воздух, согласно законам физики, “ищет” выход. Он попадает в общую вентиляционную шахту дома.

Металлические валы

Металлические трубы для вентиляционных шахт с различными сечениями

В больших общественных зданиях в качестве вентиляционных шахт используются металлические или пластиковые трубы. Этот метод, более простой и менее трудоемкий, часто используется при строительстве вентиляционных шахт в частных домах. Металлические валы имеют один существенный недостаток: движущийся поток воздуха вызывает ощутимый шум. Полимерные трубы намного тише.

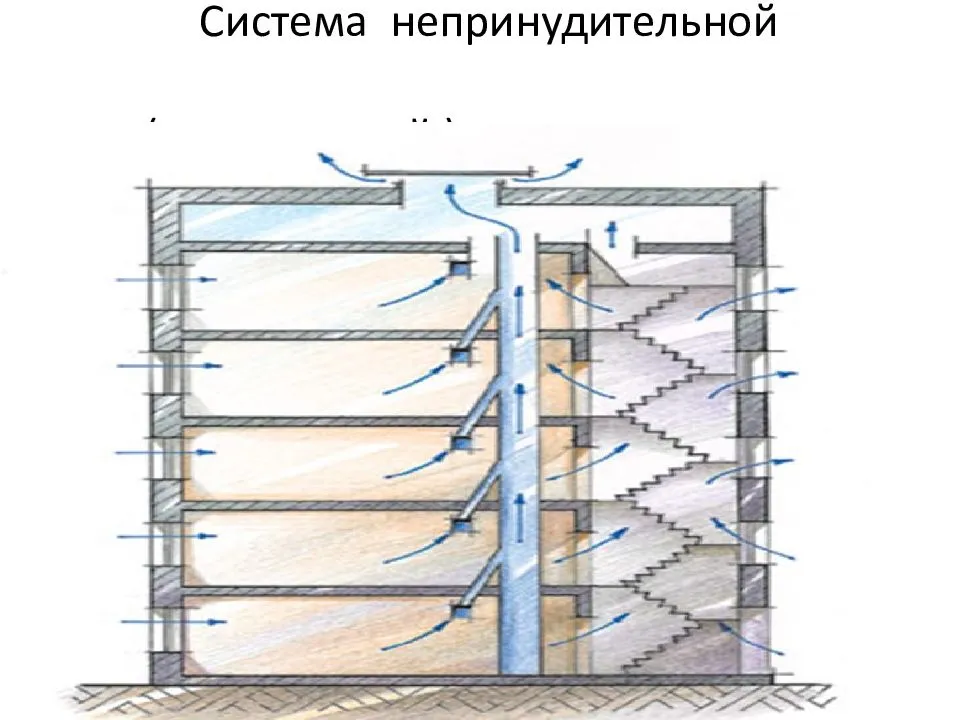

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

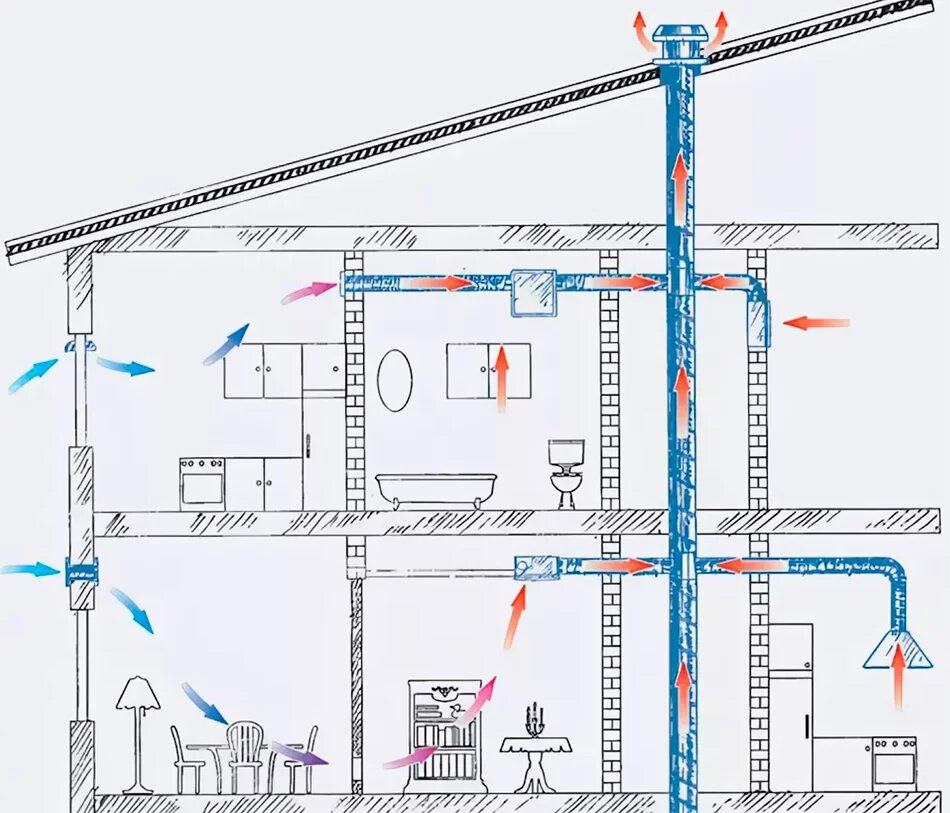

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Канализация на верхнем этаже

Вернемся еще раз к вопросу канализации и прочистки канализационного стояка на верхнем этаже. Поводом для сегодняшнего поста на блоге стал вопрос читательницы:

У нас 9 этаж, постоянно засоряется канализация на кухне, чистят через ревизию в моей квартире. Имею ли я право не впускать сантехников?

Ответ очень простой, но подразумевает два аспекта:

1. Пускать в квартиру сантехников для прочистки канализационного стояка вы обязаны по закону.
2. Чистить канализации через ревизию в вашей квартире вы в праве не позволять.

Второй пункт разберем подробнее. Дело в том, что чистить канашку можно различными способами: через ревизию на стояке или через доступ в подвале и на крыше (если есть технический этаж, то выход фановой трубы находится там). Технически грамотный подход – через подвал. Почему — объяснялось в этой статье.

Сохраните, чтобы не потерять!

Поэтому сантехникам нет разницы, где прочищать канализационный стояк. Теоретически. Практически, через ревизию проще и приятнее – ближе доступ к предполагаемому засору. Но…

Как уже упоминалось в предыдущей статье по этой теме, хозяин квартиры может вполне самостоятельно поменять стояк и избавиться от ревизии. В вашей квартире будут просто пластмассовые трубы канализации, без доступа (ревизии). С выходом к соседям снизу и вверху (если вы живете не на последнем этаже). Нужно прочистить стояк – прошу к соседям. Если и у них все заложено и нет ревизии, то претензии предъявят ко всем проживающим по линии (стояку), в которой и образовался засор. А вместе оборонятся легче. Пусть прочищают канализацию, как положено – через подвал.

Кроме того, канализацию с ревизией можно просто обложить колонной из панелей или кафеля в процессе ремонта. И, при возникновении засора, просто продемонстрировать прибывшей бригаде: доступа нет (дизайн ванной комнаты/кухни у вас такой).

Если сантехники решат разбирать кафель (что невероятно), вы вправе требовать возврата прежнего состояния после ремонтных работ. На что ни один сантехник не согласится.

Возвращаясь к вопросу читательницы, можно утверждать: она зря портила себе жизнь. Ближайший доступ к канализации находится на крыше – ведь семья живет на последнем этаже. Туда и надо было отправлять прибывших «умельцев», которые не хотели утруждаться и пробивать стояк на несколько метров больше.

Полезные советы

Как сэкономить на установке и обслуживании счетчиков в квартире

Экономный унитаз

Кухня в хрущевке как все разместить

Буду благодарна, если нажмете на кнопочки:)))

Смеситель с термостатом: как сэкономить воду и многое другое

Двойная раковина: особенности выбора и установки

Как сэкономить на установке и обслуживании счетчиков в квартире

Кувшин: фильтр для воды

Уклон канализационных труб: без расчетов и формул

Гудит кран: что делать?

Нержавеющая сталь для водопровода

Конденсат на трубах водяной разводки: как избавиться

Виды проектирования вентиляционной системы

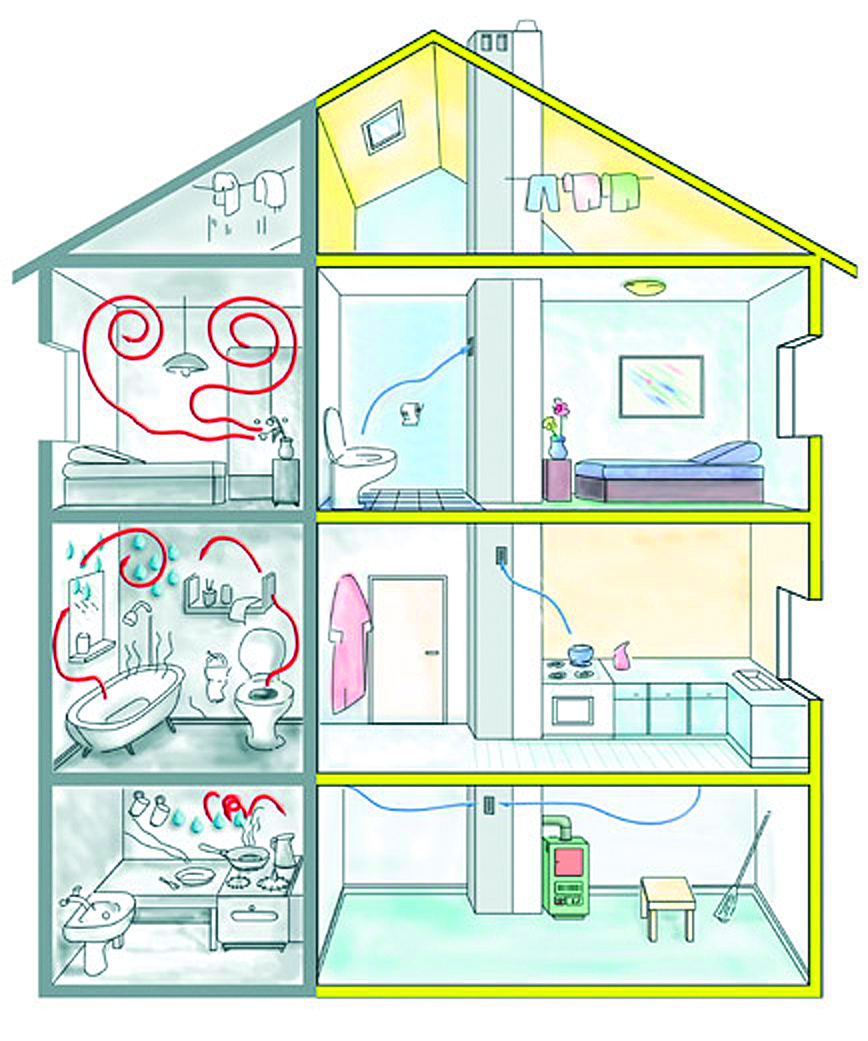

Вентиляционные каналы при естественной вентиляции расположены в ванной и на кухне

Выбор конструкции и схемы осуществляется на основании высоты и планировки здания.

Существуют такие виды вентиляционных систем:

• Естественная. Обустраивается в домах старой планировки. Удаление загрязнений из помещения происходит за счет возникновения тяги в вертикальных шахтах, проходящих по кухням и санузлам. В кирпичных строениях делается отдельная кладка, образующая стену туалета. Работать такие сооружения будут при условии ветреной погоды, постоянно приоткрытых окон или изготовлении приточного отверстия под окном дальней комнаты.
• Механическая. Представляет собой сложное многоканальное сооружение, которое делается в процессе строительства здания. По одним каналам воздух поступает в комнаты, а по другим удаляется. В подвале устанавливается лопастный нагнетатель, в котором атмосфера сушится или увлажняется, нагревается или охлаждается. На вытяжной шахте монтируется вытяжная установка, мощность которой соответствует нагнетателю. Благодаря такому плану происходит постоянная циркуляция воздуха во всех комнатах.
• Комбинированная. Является упрощенным аналогом механической конструкции. Отличие состоит в том, что в нижней части установлен обычный воздухозаборник с фильтром, а тяга обеспечивается за счет установленного в коллекторе вытяжного вентилятора. Устройства достаточно эффективные и недорогие. Обслуживать их просто, делать это можно самостоятельно или обращаться в специализированные службы.

Особенности технической реализации

Дефлектор

Перечислим несколько советов, которые пригодятся в ходе технической реализации приведенных выше расчётов:

• никакая вентиляция не спасёт подвал от плесени, если в нём плохая гидроизоляция. Поэтому начинать работы по созданию особого микроклимата в подвале следует с проверки и улучшения его гидроизоляции;
• внешние окончания воздуховодов должны быть защищены от проникновения грызунов и насекомых (с помощью решётки или крупноячеистой сетки);
• на верхнюю точку вытяжной шахты необходимо установить защитный «зонт» или дефлектор;
• при монтаже воздуховодов следует исходить из принципа «минимум изгибов»;
• в нижней части вытяжной шахты крайне желательно предусмотреть устройство для сбора и нейтрализации конденсата.

Обратите внимание, что установка дефлектора более предпочтительна, поскольку не только защищает воздуховод от капельной влаги, но и усиливает перепад давления в ветреную погоду.

Компания «Мега.ру» принимает заказы на разработку вентиляционных систем естественного и принудительного типа, в том числе и для подвальных помещений коттеджей. Уточнить, какие данные необходимы для начала проектирования, а также создать запрос на коммерческое предложение, можно, связавшись с нами одним из способов связи, размещенным на странице «Контакты».

Нормы

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью.

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Для расчёта используется несколько параметров:

1. Температура воздуха внутри помещений: для жилых комнат 20-22С; кухни с электрической и газовой плитой 16-18С; ванной 25С; уборной 18С; совмещенного санузла 25С; коридора (вестибюля) 16С; кладовой 12С; машинного отделения лифтовой 5С
2. Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.

У проектировщиков есть определённый запас свободы:

• Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается 22С.
• В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
• Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2С, но не выше 22С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

• Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
• Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период – 2000 мм от отмостки.
• Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
• Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
• Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
• Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.
