Котел на щепе: описание и особенности, принцип работы

Котел на щепе своими руками

Своими силами можно изготовить котел для удобного сжигания измельченной древесины: щепы опилок, стружки и т. д. Рассмотрим изготовление шахтного котла с водяным контуром для отопления частного дома на примере котла Холмова.

Для изготовления агрегата мощностью 19 кВт потребуется 7м2 листового металла толщиной 4-6 мм. Его габариты будут:

высота — 1200 мм;
ширина — 460 мм;
толщина (глубина) — 660 мм.

Патрубок для соединения с дымовой трубой диаметром 150 — 180 мм. Сама труба высотой 5 — 7 метров.

Котел своими руками

Модель имеет две рабочие камеры:

Загрузочную.
Догорания.

Стенки котла двойные, образуются водяной рубашкой. Во второй камере (догорания), устанавливаются два — три пластинчатых теплообменника, образующих дымоход. Они будут отбирать жар раскаленных газов, поэтому температура дымовой трубы здесь минимальная!

Подробная схема и чертежи помогут не допустить ошибок при раскрое металла и соединении деталей между собой. Сборка и прихватывание сваркой элементов начинается с изготовления теплообменника и соединения их с внутренними стенками котла. Вырезается отверстие, к которому в дальнейшем будет привариваться труба.

Можно установить заслонку, которая будет направлять горячие газы либо напрямую в трубу, либо через все каналы дымохода. Это позволит регулировать мощность прибора, а также избежать образования конденсата.

Если заготовка прошла тест на герметичность, довариваются элементы, не касающиеся теплоносителя, это:

дно котла;
опоры под колосники;
шарниры дверок и т. д.

Для улучшения внешнего вида и продления срока службы, прибор рекомендуется окрасить. Подобрать краску не так сложно, поскольку тело котла не нагревается больше 100 °C.

Можно вместо водяной рубашки выполнить футеровку загрузочной камеры кирпичом. Это снизит образование конденсата. Водяной контур, в этом случае, располагается только вокруг камеры дожигания.

Аналитики пророчат котлам на щепе увеличение популярности в ближайшем будущем. Топливо для них доступнее и дешевле других видов, а неоспоримым плюсом является его экологическая обоснованность.

Состав работ

Самодельные котлы на опилках

Вначале изготавливается корпус топки из газового баллона. Для этого надо отрезать его верхнюю часть по существующему сварному шву, остатки шва после этого тщательно зачистить с наружной стороны. Получившаяся крышка должна будет прилегать к топке плотно, поэтому нужно выполнить окантовку из полосы толстого металла по окружности баллона, выступающую выше края на 15–20 мм. После этого можно прикрепить к корпусу защелки для крышки произвольной конструкции, а к самой крышке приварить сверху 2 удобные ручки из металлического прутка. В ней же следует выполнить отверстие по наружному диаметру трубы для воздуха.

Котел, работающий на опилках, должен иметь традиционный выход дымовых газов в верхней части, поэтому в корпусе нужно будет прорезать под него отверстие. Можно сразу же приваривать патрубок дымохода, но это может создать неудобства при монтаже водяной рубашки, здесь последовательность производства работ каждый выбирает для себя сам.

Следующий этап – изготовление груза, который будет придавливать топливо. Диаметр детали должен быть несколько меньше внутреннего размера баллона. Вырезав ее из толстого листового металла, к одной плоскости изделия привариваются ребра для рассеивания воздуха, а по центру выполняется отверстие, равное наружному диаметру воздушной трубы. Последняя вставляется в него и герметично обваривается по кругу.

Остается изготовить водяную рубашку. Корпус баллона имеет круглую форму, поэтому тут придется повозиться с листовым металлом, чтобы повторить такую форму. Но вначале нужно вырезать из толстого листа и снаружи приварить к корпусу топки ребра жесткости, которые не дадут играть металлу водяной рубашки вследствие теплового расширения. После этого металл рубашки следует приварить к каждому ребру жесткости. Последний этап – прорезка отверстий под штуцеры для теплоносителя и приварка резьбовых сгонов для присоединения к системе отопления. Ниже приведено видео с рекомендациями по изготовлению котла.

Инструменты и материалы

Самодельный котел на опилках

Если нужен котел небольшой мощности, то корпус топки чаще всего выполняют на базе старого баллона из-под пропана. Причины две: достаточно толстый металл, который прослужит долго, и его конструкция, позволяющая без труда изготовить крышку топки. Кроме того, старый баллон нетрудно найти или купить. Для изготовления более мощной модели потребуется листовая сталь толщиной не менее 5 мм или какой-нибудь старый металлический сосуд больших размеров.

Еще одно изделие, которое потребуется купить – это отвод дымовой трубы под углом в 90⁰, диаметром 89 х 4 мм или 107 х 4 мм. Не будет помехой более толстая стенка трубы. Для выполнения герметизации крышки нужен будет листовой металл или полоса толщиной 5 мм, на водяную рубашку можно использовать более тонкий стальной лист, но не менее 3 мм. Чтобы изготовить груз круглой формы, лучше найти металл 8–10 мм в толщину, труба для воздуха – 40 или 50 мм в диаметре. В качестве штуцеров для подачи теплоносителя применяют сгоны с готовой трубной резьбой.

Перед тем как сделать котел на опилках, нужно подготовить такие основные инструменты и приспособления:

аппарат для электрической сварки и электроды;
угловая шлифовальная машина с кругами по металлу;
мерительный инструмент;
молоток;
клещи;
зубило;
сверлильный станок или электрическая дрель.

Все работы удобнее будет выполнять с помощником.

3 Режимы работы и используемые защитные системы

Заводские модели котлов, работающих на щепе и опилках, оснащаются различными системами безопасности, которые предупреждают возгорание оборудования, а также его перегрев. Отдельные модели имеют также дополнительные датчики, которые регистрируют повышенное содержание угарного газа, способны обнаружить дым, тем самым предупреждая об опасности пожара.

Оборудование может работать сразу в нескольких режимах:

Максимальная производительность.
Средняя мощность.
Режим паузы.

В режиме «Пауза» котел не нагревает помещение, а горение топлива прекращается или его интенсивность сводится к минимуму. В последующем домовладелец может быстро нагреть котел, переведя его в средний или максимальный режим работы.

Наличие режимов работы котла позволяет гарантировать удобство использования отопительного прибора, повышая безопасность его эксплуатации. При наличии автоматической системы управления домовладелец может по своему желанию устанавливать необходимую температуру теплоносителя, а встроенные датчики будут уменьшать или увеличивать интенсивность нагрева, обеспечивая комфорт проживания в частном доме.

Устройство и методы изготовления

Принцип, по которому работают котлы на опилках, простой. Сжигание сырья осуществляется при помощи контролируемого длительного горения, трехступенчатой подачи атмосферного воздуха и вторичного дожига продуктов сгорания. При этом топливо проходит несколько стадий:

загрузку в бункер, где находится шнек, который чаще всего расположен вне помещения;
поступление при помощи червячной передачи в хранилище для опилок;
отправка в следующий резервуар, соединенный с топочной камерой;
попадание в топку котла, в котором и происходит поджигание и сгорание сырья, в результате чего нагревается теплообменник, а нагретый воздух выводится либо в камеру газогенерации (где осуществляется вторичный дожиг горючих газов), либо сразу в дымоотводную систему.

Рекомендуем: Печи из талькохлорита: особенности, принцип работы, обкладка своими руками

Конструкция котлов

Как правило, такое оборудование состоит из следующих элементов:

устройства для подачи сырья;
колосников, располагающихся в колосниковой части оборудования;
емкости для сбора отходов;
распределителя нагретого в топке воздуха;
топки, где происходит сгорание топлива. Она имеет ряд отверстий, расположенных в особом порядке, позволяющем контролировать подачу воздуха и, соответственно, обеспечивать равномерность длительного горения;
теплообменного блока, куда выходят газы, нагревающие теплоноситель и следующие затем в дымоотводящую трубу.

Как подается топливо

На одной порции загрузки котел работает длительное время и для обслуживания устройства, обогревающего коттедж или дом до 150-180 м2, достаточно ручной загрузки топлива 1-3 раза в сутки. На такое обслуживание уходит несколько минут.

Для мощной модели, обогревающей большое здание, коммерческие или производственные помещения больших размеров, предусмотрено наличие бункера. Из него засыпанное сырье автоматически подается к топке в требуемом объеме и в назначенное оператором время. Основные узлы системы подачи топлива: ворошитель – периодически рыхлит опилки (предупреждая слеживаемость) и подает их к транспортеру; шнековый (встречается ленточный) транспортер для перемещения сырья в топку.

Защитные системы, режимы работы

Автоматика твердотопливного котла делает управляемыми процессы доставки топлива в газогенератор, подачи в рабочую топку пропорционального количеству сырья объема воздуха, подачи холодной воды, регулирования температуры теплоносителя. Для безопасной эксплуатации котлов важны реализуемые автоматикой функции предотвращения возгорания, обнаружения дыма, сигнализации о возникших проблемах. Отсутствие подобных систем – главный недостаток самодельных котлов.

Твердотопливные котлы с блоком управления работают в следующих режимах:

Максимальный. При полной загрузке опилками и прогреве воздуха с теплоносителем до требуемой температуры, автоматически снижается интенсивность рабочего процесса котла для получения большей эффективности и экономности от использования загруженного сырья.
Средний. Режим экономного отопления до снижения температуры (значение выставляется пользователем) помещения. При достижении минимальной величины интенсивная работа котла возобновляется.
Пауза. Намеренная остановка котла и остывание устройства.

Использования щепы в качестве топлива

Отходы деревообработки отлично подходят в качестве источника тепла для отапливания частных домов, теплиц, фермерских хозяйств. Щепа, опилки не уступают пеллетам и брикетам по многим характеристикам. Этот материал привлекателен из-за доступности и цены, которая в два раза ниже, чем у пеллет.

Использование отходов древесины рентабельно в районах, в которых имеются производства по обработке древесины, лесозаготовки. Небольшой объёмный вес щепы, в сравнении с брикетами, повышает её цену из-за расходов по доставке.

Использование щепы может создавать сложности для частного потребителя. Теплотворная способность материала зависит от его влажности. При хранении слежавшееся сырьё и высокая влажность могут привести к пожароопасной ситуации, создавая нагревание и «горение» щепы. Хранение в одном месте больших объёмов сухого сырья также создаёт опасность пожара.

Европейские муниципальные программы поощряют применение древесных отходов в качестве топлива. Разработанные документы предъявляют конкретные требования к характеристикам сырья.

В составе отходов не должно быть более 8% коры и более 5% гнилых остатков. Сырьё для котлов дважды просеивают при обработке. Остаются древесные частицы диаметром 15-30 мм. Для обогрева частных построек запрещено использовать сырьё с примесями и фрагментами металла. Твердотопливный котёл может функционировать на влажном сырье, но это значительно снизит теплоотдачу.

Древесная щепа прекрасно обогревает частный дом, стоимость отопительного сезона выходит вполовину ниже среднего.

Принцип работы горелки

Щепа поступает в топочную камеру. Попадая на горелку, разжигается запальным устройством. Через конвекционную систему подается воздух. От скорости его нагнетания зависит высота столба пламени.

Под горелкой находится зольник. В него просыпается образовавшаяся под воздействием огня пыль. Из-за малого размера деревянное сырье сжигается полностью, не оставляя крупнозернистого мусора.

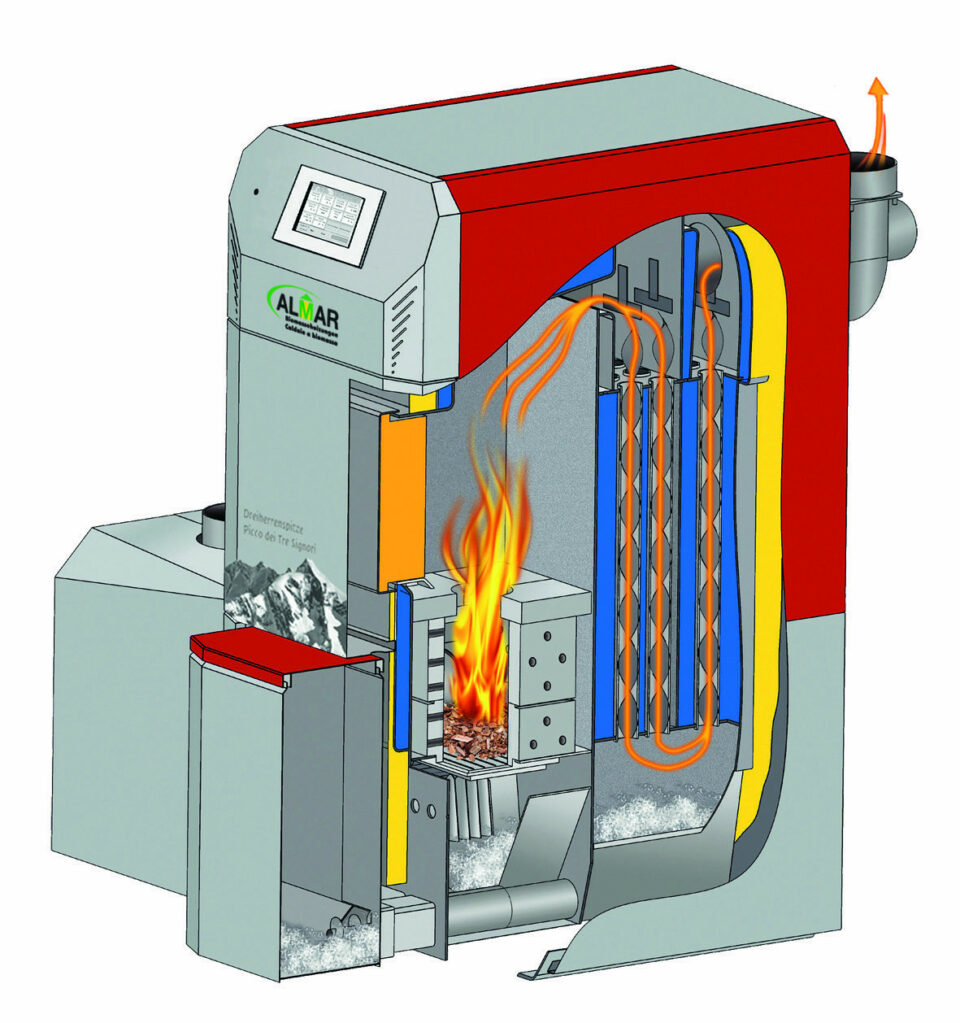

Принцип работы котла на щепе.

Теплообменник расположен вертикально, вдоль топки. Между его пластин проходит воздух при выведении продуктов горения в дымоход, что обеспечивает его дополнительный нагрев.

Процессор принимает показания термодатчиков. Для поддержания заданного температурного режима он запускает (останавливает) шнек и увеличивает или уменьшает скорость нагнетания кислорода.

Достоинства и недостатки

Котлы на древесном сырье считаются самыми надежными, экономными и простыми в обслуживании. При этом они экологически безопасны для природной среды.

Основные преимущества использования древесных отходов для отопительных систем зданий:

Простота эксплуатации установки. Монтаж изделия не требует специального разрешения соответствующих инстанций, как для газовых агрегатов.
Эффективность нагревания теплоносителя, с помощью которого осуществляется не только отопление помещений, но и обеспечение жилого дома горячей водой.
Экологическая чистота сырья. Сгораемый продукт не выделяет в окружающую среду токсичные элементы.
Опилки намного дешевле газа и электричества. Особенно выгодно оборудовать такими котлами коттеджи, расположенные вблизи деревообрабатывающих предприятий.

Недостатки:

Трудности с хранением горючего сырья. Щепки требуют отдельного и просторного помещения.
Необходимость чистки дымоотвода от золы и сажи.

Обогревательные установки на опилочных материалах имеют больше преимуществ, поэтому они вскоре могут полностью заменить газовые модели.

Как происходит подача топлива

Твердотопливные котлы являются автономными. Они не требуют постоянного обслуживания.

Поставка щепок осуществляется несколькими приспособлениями. К самому приемнику оборудован доступ с внешней стороны здания. Он обустроен шнековым агрегатом, который соединен с хранилищем. При полной загрузке бункера транспортер начинает работать. Он продвигает сырье в механизированный отсек.

Есть 2 варианта хранилищ. Они отличаются технологией передачи топлива в котлы:

Ворошитель с лопастями. Опилочная масса поставляется при вращении устройства.
Бункер – конусовидный, прямоугольный со шнековым механизмом.

Сразу в топку попадает не все топливо из хранилища. Щепы подаются частями с помощью специального механизма.

Конструкционные особенности

Специфика такого топлива, как опилки, в том, что его частицы плотно прижаты друг к другу и препятствуют проникновению кислорода, необходимого для поддержания процесса горения (те, кому приходилось иметь дело с углём, знают, что по той же причине крупные камни горят гораздо лучше, чем уголь, раскрошенный в пыль).

Их плотно набивают в цилиндрическую топочную камеру, а в центральной части вставляется конусный стержень.

Во время топки стержень убирается и образуется вертикальный канал – штольня, по которому и происходит движение воздуха. Опилки горят слой за слоем из середины.

И происходит это горение очень медленно, в режиме тления.

Существует несколько модификаций таких отопительных приборов:

Одно или два отверстия для дымовой трубы.
Одна или две стенки.
Выносной или встроенный зольный ящик.

Обратите внимание. Печь из двухсотлитровой бочки, может топиться на одной загрузке опилок в течение 10 часов

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении. Установка ТТ котла своими руками

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

Слесарный набор (разводные, рожковые, накидные ключи).
Строительный уровень.
Дисковая пила.
Отвертка и набор насадок.
Маркер.
Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

Муфта стальная (3 штуки).
Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
Металлическая труба для подключения котла.
Герметик (огнеупорный).
Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.
Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.

Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.
Освободите новый котел от заводской упаковки.
Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Как можно создать аппарат собственными руками?

Первым делом нужно определить, какой собственно устройство для обогрева помещения необходим и что он будет обогревать. Ведь кроме котлов верхнего горения, которые выделяются низким КПД и достаточно капризны к влаге топлива, другие устройства для обогрева помещения сжигают щепу одинаково.

Благодаря этому на их базе можно осуществить как воздушный или водяной котел, так и теплообменный щиток, свойственный кирпичным печам. Благодаря этому мы приведем пример изготовления подобного радиатора на советского твердотопливного водяного котла.

Переделку Начать надо с поиска шнекового транспортера, который можно снять с какой-то техники или сделать своими руками.

При этом нужно, чтобы внешний диаметр шнека был меньше внутреннего трубного диаметра на 5 мм, это убережет механизм от заклинивания во время длительной работы.

Более того, понадобятся мотор который работает от электричества и редуктор, которые обеспечивают вращение шнека со скоростью 10 оборотов в минуту.

В наружной части котла прорезают отверстие, диаметр которого в 2–3 раза больше трубного диаметра шнекового механизма, причем центр отверстия обязан быть выше колосниковой решётки на 20–40 см (чем выше, тем меньше будет разогреваться вал). При этом верх отверстия обязан быть хотя бы на 5 см ниже части которая находится снизу дымоотвода.

Потом прорезают отверстие во внутренней стенке котла и вваривают в него трубу шнекового механизма таким образом, чтобы со стороны камеры сгорания труба была заподлицо со стенкой. После чего возрождают наружную стенку и выверяют непроницаемость котла.

Если все хорошо, то к шнековому механизму присоединяют бункер и устанавливают любой механизм ворошения содержимого. Бункер подпирают ножками, чтобы не появилось перекашивания шнека.

В котел врезают термопреобразователи воды и отходящего дыма, потом на базе любого микроконтроллера собирают управляющий блок. С данной работой управится даже начинающий радиолюбитель, поверхностно знакомый с микроконтроллерами.

Когда устройство для обогрева помещения полностью собран, его наполняют водой и запускают в ручном режиме, чтобы составить таблицу температуры воды и дыма на самых разных режимах работы, включая маленькой перегрев. На базе этой таблицы радиолюбитель будет составлять ПО для микроконтроллера.

Мощность котла такого типа во время работы на щепе окажется на 15–40% ниже, чем во время использования дров или угля. Связано это со спецификами сгорания щепы, благодаря этому для переделки лучше всего применять котел увеличенной мощности.

Благодаря низкой цены и возможности использования в автоматизированных отопительных приборах, топливная щепа считается одним из самых эффективных и рентабельных видов твёрдого топлива. Сейчас вы знаете:

в каких условиях щепа горит очень эффективно;
как не прекращает работу автоподача топлива;
какие устройства для обогрева помещения подойдут для работы на щепе;
как можно переделывать котел прямого сжигания, чтобы он смог работать на щепе.

Устройство отопительного котла

Конструкция котла выглядит так:

В колосниковой части находятся колосники, полость для сбора отходов, устройство для подачи топлива, распределитель нагретого воздуха. Вам будет легко чистить эту часть, исправлять неполадки и выгребать золу благодаря специальным дверцам.
В топке, собственно, и сгорает топливо. Эта часть котла снабжена множеством отверстий в специальном порядке, что позволяет особым образом подавать воздух. Так топливо будет сгорать равномерно, быстро и полностью. Топка обмурована специальным жаростойким кирпичом, который поддерживает высокую температуру и не позволяет теплу уходить во внешнее пространство.
Следующей частью котла является теплообменный блок. Именно сюда выходят газы, нагревают воду и следуют дальше, в дымовую трубу.

Данное устройство обеспечивает высокую производительность. Котел отопления на опилках снабжен многоуровневой защитой от возгорания, поэтому считается безопасным и пригодным к эксплуатации возле жилых помещений. Также многие котлы снабжены датчиками обнаружения дыма, которые всегда оповестят о пожаре.

Уникальные функции автоматических котлов заключаются в том, что вы можете настроить режим работы котла:

Режим максимальной мощности используется в тех случаях, когда в топке находится большое количество топлива. При нагревании воздуха и, соответственно, воды, котел снижает подачу топлива, эффективно производя его использование.
Режим средней мощности используется при более длительном использовании котла. Этот режим экономит топливо и сохраняет стабильную температуру воздуха. Когда температура воздуха снижается, вновь включается режим максимальной мощности. Котлы, работающие в таком режиме ещё называют котлы длительного горения на опилках
Режим «пауза» используется, когда в отоплении больше нет необходимости. Подача топлива прекращается, и котел остывает.

Подача топлива — опилок в бункер котла

Для мощностей оборудования свыше 1 МВт следует использовать основной склад с топливом с системой «подвижное дно» данный склад заполняется с использованием погрузчика фронтального типа или же самосвалами. Из основного склада опилки подаются с помощью транспортеров в оперативный бункер котла. Следует отметить что топливо в виде стружки (рис. 1 – М) практически не возможно подавать стандартными транспортерами и шнеками, очень высокая степень зависания такой стружки, по этой причине следует выбирать на первоначальном этапе все характеристики топлива, в том числе и геометрическую форму. Отлично подходит для транспортировки следующие виды: рис. 1 — В – К.

Как работает котел подобного рода?

Главной деталью любого отопительного устройства, работающего на опилках, считается топочная камера. Именно там располагается теплообменник, который при сжигании опилок нагревается. При горении топливо располагается на специальном колоснике, благодаря чему все остаточные отходы попадают в зольник – специальную емкость, которую периодически следует очищать. В среднем очистка зольника происходит где-то раз в три месяца, но, разумеется, что срок этот относителен, так как многое зависит от интенсивности отопления.

Опилки – это, по сути, отходы деревообрабатывающей промышленности, и они, как известно, сильного пламени дать не могут. По этой причине через теплообменник проходят разогретые газы, дополнительно нагревающие его поверхность. Для пущего эффекта теплообменники делают преимущественно спиралевидной формы, но могут встречаться и несколько трубок, которые соединены между собой. Материал, из которого делают теплообменники, должен быть устойчивым к образованию ржавчины, а также к высоким температурам; более того, он должен отлично проводить тепло. Разогретые газы, передав тепловую энергию в обменник, уходят в дымоход, будучи полностью охлажденными.

Дабы получить КПД с высоким показателем, котлы на опилках используют не только ту тепловую энергию, которая образовалась при горении древесины, но также и побочный продукт данного процесса – пиролизный газ. Но вы должны придерживаться конкретных условий, чтобы этот газ получить. Так, количество кислорода в топочной камере должно быть минимизированным, из-за чего прибор оборудуется системой искусственной вентиляции – она будет не только выводить воздух из топки, но и нагонять его при необходимости. Чтобы пиролизный газ также сгорал, топка должна быть разделена на несколько отдельных частей:

В одной из них будут гореть сами опилки.
В другой – газ, перемещенный из первой камеры посредством специальной горелки.

Котлы, функционирующие на опилках, равно как и прочее отопительное оборудование, могут быть двух типов.

Одноконтурные, способные исключительно на обогрев.
Двухконтурные, которые и обогревают помещение, и горячей водой снабжают.
