Система отопления дома с принудительной циркуляцией теплоносителя

Однотрубная схема

Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.

После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.

Бак

Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.

Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.

Группа безопасности

Однотрубная система обязательно включает группу безопасности, состоящую из:

воздухоотвода;
предохранительного клапана;
манометра и термометра, часто объединяемых в одном корпусе.

Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.

Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.

Радиаторы

Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.

Разводка

Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.

Для этого лишь следует предусмотреть специальный распределительный коллектор, позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Схемы принудительного отопления

Однотрубная система

Вертикальная. Предполагает подключение всех радиаторов последовательно. При этом теплоноситель с одного радиатора перетекает в смежную с ним батарею, а когда достигнет последнего прибора в контуре, то возвращается по «обратке» в котел. При такой завязке труб на каждом радиаторе нужно обязательно установить кран Маевского для стравливания воздуха, а также провести монтаж кранов и вентилей, при помощи которых в случае необходимости можно будет перекрыть доступ теплоносителя к радиатору и его можно будет легко демонтировать.
Горизонтальный. При нем общий стояк поднимается выше всех этажей, а от него спускается труба, от которой производится горизонтальная разводка радиаторов. Она повторяется на каждом этаже. При такой схеме главным недостатком являются холодные батареи первых этажей в многоэтажных домах.

Двухтрубная система

тут

Тупиковую. Это самая простая схема, поскольку в ней осуществлять контроль над температурным режимом легко. На каждой батарее контура своя ветка, и чем дальше она от котла, тем длиннее будет выполнен трубопровод.
Попутную. Все контуры одинаковые, за счет этого обеспечивается легкость регулировки процесса отопления, но в ней сам трубопровод очень длинный.
Коллекторную. Считается самой эффективной, так как в ней трубопровод подключается к каждой отдельной батарее, а это обеспечивает равномерность прогревания всего дома. Несмотря на значительные преимущества такого вида двухтрубной схемы, ее выбирают немногие из-за значительных затрат на монтаж и закупку необходимых материалов.

С нижней разводкой. В первом случае стояк проходит сквозь все этажи и на крайнем из них присоединяется к радиатору, от которого идет «обратка». Она также спускается по всем этажам, получается, что в помещении присутствует две трубы, что часто наблюдается в многоэтажках.
С верхней разводкой. Во втором случае стояк уже изначально завязан с котлом и поднимается на чердачное помещение, с которого ведется разводка труб по каждому радиатору, находящемуся на верхнем этаже. А уже от каждого из них идут трубы на нижние этажи, к которым подсоединяются нужные радиаторы.

Подробнее об особенностях разводки для отопления частного дома читайте тут: http://ksportal.ru/791-razvodka-dlya-otopleniya-chastnogo-doma.html.

Сравнение закрытой и гравитационной систем

Помимо закрытой, в индивидуальных домах применяется система отопления без насоса, получившая название самотечной или гравитационной.

При ее организации нагретую котлом отопительную жидкость направляют по вертикальной трубе в расширительный бак, которой располагают в самой верхней точке дома (на чердаке). Вода поступает в бак самотеком за счет меньшей плотности горячих водных масс, выталкиваемых холодными.

От бака прокладывают с небольшим уклоном горизонтальную трубу с боковыми отводами к каждому радиатору, по которой нагретая вода затекает в теплообменные приборы. Снизу от каждой батареи отходит отвод, который подключают к общему трубопроводу обратки, проложенному с некоторым уклоном и подсоединенному к котлу.

Таким образом, система отопления с естественной циркуляцией не нуждается для обеспечения тока жидкости в каких-либо дополнительных приборах. Основные отличия самотечной и закрытой принудительной систем заключаются в следующем:

Среднее давление в отопительном контуре индивидуальных систем составляет 1 — 1,5 бара. Чтобы достичь нижнего порога в одну единицу, расширительный бак придется поднимать на высоту 10 м от котла. Это не всегда удается достичь в домах с двумя этажами и совершенно невозможно получить такое расстояние в одноэтажных зданиях.
В системах без циркуляционного насоса из-за низкого давления нельзя использовать контуры теплых полов. Впрочем, и в контурах с принудительной циркуляцией нередко в коллекторный узел разводки отопительного трубопровода устанавливают дополнительный циркуляционник.

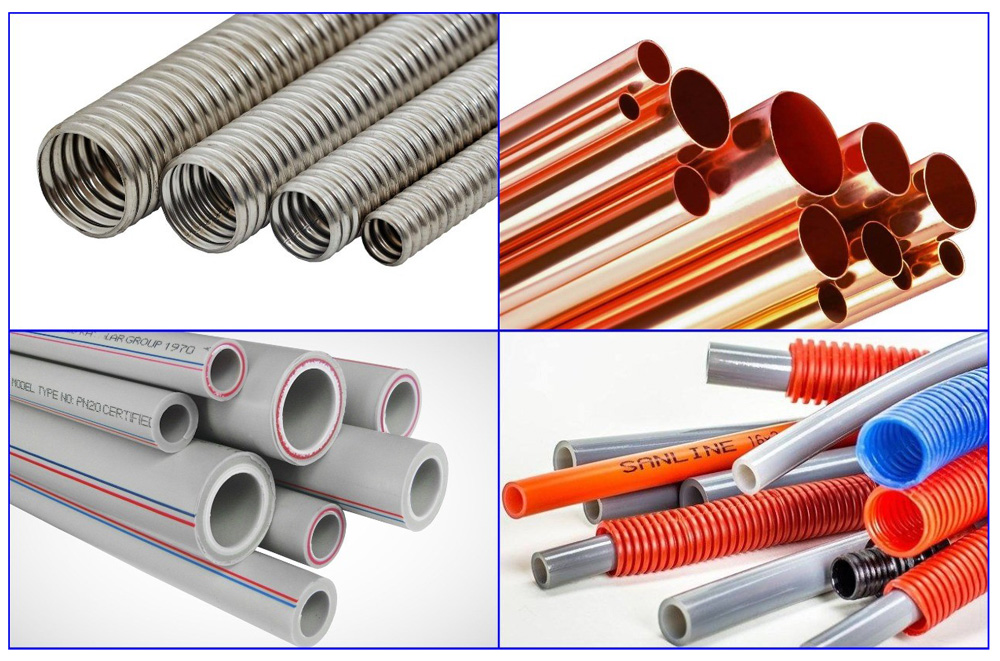

Рис. 3 Материалы труб для отопления: нержавейка, медь, полипропилен, сшитый полиэтилен

Теоретически самотечная система отопления в частном доме может функционировать без электроэнергии, хотя в реальности многие автоматизированные газовые котлы также не работают без электричества. Однако бензиновый генератор поможет справиться с проблемами отсутствия электроэнергии в любых системах, обеспечивая напряжением питания циркуляционные электронасосы и автоматику котлов.
Если скорость перемещения тока воды в самотечных системах можно повысить, подключив в линию обратки через байпас циркуляционный электронасос, то проблемы с эстетичностью внешнего вида практически неразрешимы. Даже если спрятать горизонтальную трубу от расширительного бака под потолком, то подходящие к каждому радиатору по стенам вертикальные участки труб не только испортят внешний вид комнат, но и принесут массу неудобств при расстановке мебели, навешивании карнизов.
В принудительных системах трубопровод можно полностью скрыть под полом, что многие и делают.
Для предохранения воды от замерзания в нее добавляют антифризы, основные из которых — дешевой ядовитый этиленгликоль и абсолютно безвредный пропиленгликоль. Если в закрытый контур можно залить ядовитую жидкость, и она не будет иметь выхода наружу, то в открытом контуре придется применять только дорогостоящую незамерзайку.

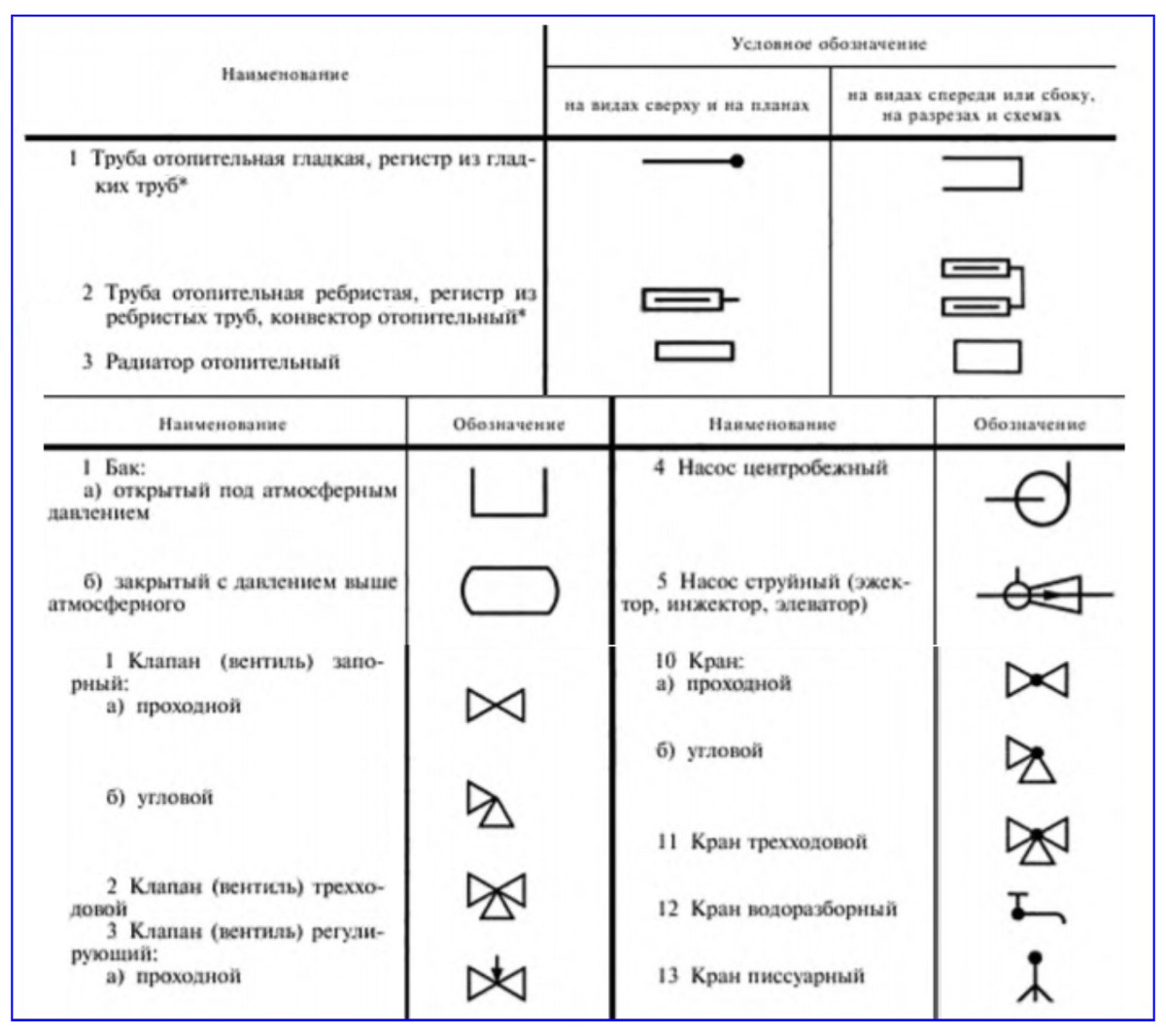

Рис. 4 Условные обозначения на схемах элементов отопительных систем по ГОСТ 21.205-93

Водяное отопление

Уклон при водяном отоплении должен быть 5 мм на погонный метр Популярность водяного отопления объясняется безопасностью и большим комфортом. Существуют системы с естественной и принудительной циркуляцией. В первых движение теплоносителя происходит из- за разности удельного веса горячей и холодной воды, во вторых – обеспечивается циркуляционным насосом. Применяются однотрубные и двухтрубные схемы монтажа.

При естественной циркуляции уклон принимают в пределах 5-10 мм на погонный метр трубы. Наклон в отопительной системе устраивают в направлении движения воды, т.е. напорную магистраль наклоняют от котла к радиаторам, а обратку – от радиаторов к котлу. Водогрейный прибор надо располагать ниже радиаторов, что может привести к необходимости размещения котла в приямке. В частном доме это проблем не создаёт. Если же к аналогичному результату приводит уклон при монтаже отопления в квартире, необходимо увеличить высоту расположения радиаторов и уменьшить уклоны труб. Приходится решать, какой минимальный уклон в отоплении с естественной циркуляцией может быть принят без ущерба для работоспособности. Практика подсказывает величину в 5 мм на погонный метр. Подробнее ознакомиться с нормативными требованиями можно в СНиП 2.04.05.-91*.

Для создания движения воды в сложных системах применяют насосы. Если помпа обеспечивает скорость потока более 0,25 м в сек, уклоны труб могут отсутствовать

Важно, чтобы воздушные пробки перемещались быстрее жидкости и собирались вблизи воздушных клапанов, располагаемых в верхних точках системы. В процессе эксплуатации возможны ремонты, требующие слива теплоносителя

Поэтому уклоны труб желательно выполнить так, чтобы обеспечить полный слив теплоносителя.

Принцип работы отопительной системы с принудительной циркуляцией

Чтобы полностью понять работу такой схемы, нужно разобраться в работе схемы, в которой теплоноситель движется естественным образом — стоит отметить, что она достаточно проста для понимания. В отопительном котле вода достигает необходимой температуры, после чего поднимается вверх по стояку.

После поступления в батареи вода теряет часть тепловой энергии и, будучи уже охлажденной, возвращается обратно в котел — таким образом, цикл повторяется снова.

Если разводка однотрубная, то между радиаторами тепло распределяется неравномерно. Батареи, расположенные ближе к котлу, будут нагреваться сильнее, чем дальние, в результате чего в одних комнатах будет теплее, чем в других.

Организация радиаторного отопления

Отопление радиаторами является наиболее простым способом обогрева помещений, некоторые хозяева даже реализуют его своими руками. От котла к ним подводят трубы, которые располагают у стен или под полом. В первом случае в основном используют трубопроводы из полипропилена, а во втором — из сшитого, термостойкого полиэтилена.

Радиаторы подключают по диагональной, боковой и нижней схемам. При этом боковая подводка считается не слишком удачным вариантом, если батарея состоит из большого количества секций.

Каждый радиатор оснащают краном Маевского и заглушкой, на входной и выходной патрубки нередко ставят шаровые краны или регулировочные вентили, терморегуляторы.

Батареи располагают в основном под оконными проемами симметрично центральной осевой линии, выдерживая расстояния от пола и до подоконника в 100 — 150 мм.

Радиаторы используют в принудительных и самотечных системах, в последнем случае трубы располагают с некоторым уклоном для обеспечения беспрепятственной циркуляции теплоносителя.

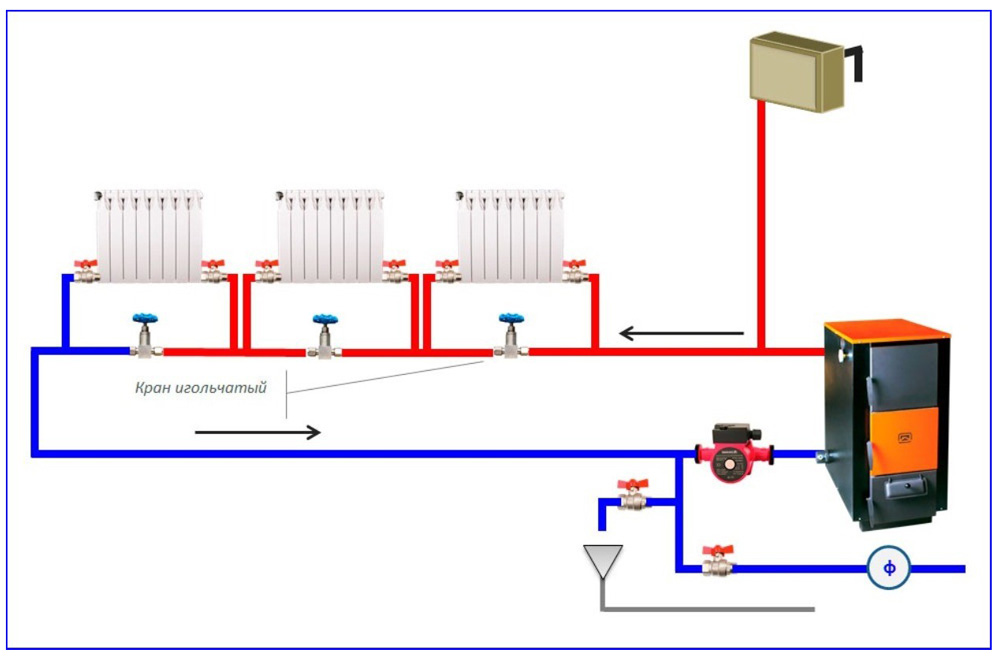

Рис. 11 Ленинградка в самотечной системе

Особенности подключения

Когда хозяева дома сталкиваются с проблемой неравномерного расхода тепла по трубопроводу, тогда они понимают, для чего нужен циркуляционный насос. Чтобы обогреть полноценно все комнаты дома, можно заменить насосы в системе отопления частного дома на установки с большим диаметром трубопровода. Метод однозначно эффективный, но сама установка циркуляционного насоса потребует дополнительных затрат и усилий, так как будет осуществлена полная замена установленных старых труб.

Обеспечить полноценный обогрев дома в отопительный сезон можно, осуществив монтаж циркуляционного насоса в уже имеющуюся систему теплоснабжения, так будет экономично выгоднее и значительно быстрее. Такое оборудование устанавливается для профилактики при частом образовании воздушных пробок в середине трубопровода, после чего нарушается нормальная циркуляция теплоносителя.

Особенности подключения

Какие могут быть проблемы при установке

Чтобы разобраться, как установить насос, и не испортить всю систему отопления частного дома, следует избегать типичных ошибок:

Неправильно выбранный циркуляционный насос для отопления. Если при расчете количества труб для отопления учитываются только высота помещения и подъема отапливаемого трубопровода, это заблуждение. В первую очередь, нужно посмотреть, какого диаметра будут трубы, и сколько квадратных метров занимает помещение;
Ошибочным действием может стать покупка труб с большей мощностью, чем необходимо, что отразится на шуме теплоносителя и тратах на электроэнергию. Аналогично этой ошибке может быть выбрана большая или меньшая, чем необходимо, скорость работы агрегата;
Часто допускаются ошибки при монтажных работах с насосом собственноручно из-за незнания подробной схемы установки. Шум теплоносителя и образование воздушных подушек могут возникать по причине неправильной направленности движения воды;
Нельзя располагать вал циркуляционного насоса вертикально – это приведет к сокращению срока службы комплектующих;

Ошибочное расположение вала

Если расположена клеммная коробка внизу, в нее попадает конденсат при запуске системы;
Использование герметичных материалов не по назначению. К примеру, для герметизации соединений труб следует закупать материалы, которые не боятся резких перепадов температурного режима. В силу того, что некоторые могут использовать более дешевый силикон в качестве герметика, то в большинстве случаев утечка теплоносителя гарантирована;
Если с котлом мощность будет неправильно выбрана, это чревато недостаточным обогревом комнат дома;
Замена качественных фитингов для труб на дешевые аналоги, что впоследствии может закончиться протечкой. Так, в состав оригинального фитинга входит латунь, покрытая никелем, на котором никак не сказываются перепады в работе электросети.

Особенности отопления с принудительной циркуляцией

Отопление с естественной циркуляцией

Современное водяное отопление с принудительной циркуляцией пришло на смену гравитационной схеме. У второй движение теплоносителя осуществляется за счет теплового расширения воды при ее нагреве. Такой принцип существенно снижал эффективность работы теплоснабжения.

Одним из определяющих факторов целесообразности установки системы водяного отопления с принудительной циркуляцией является относительно быстрое движение теплоносителя по магистрали. Благодаря этому происходит равномерное распределение тепла по всем радиаторам в схеме.

Кроме этого, нужно отметить такие особенности отопления насосными группами:

Возможность устанавливать трубы небольшого сечения: 20, 25 мм. Этим уменьшается общий объем теплой воды в системе, что сказывается на расходе энергоносителя;
Выбор из нескольких схем монтажа трубопроводов. Принудительная система отопления частного дома может быть однотрубной, двухтрубной или коллекторной;
Регулировка температуры как для отдельных элементов, так и во всей системе в целом. Лучше всего с этой задачей справляется коллекторное отопление;
Увеличение комфорта эксплуатации.

Однако наряду с этим следует отметить и недостатки, которыми обладает двухтрубная или однотрубная система отопления с принудительной циркуляцией. Прежде всего – это установка насосной группы для увеличения скорости потока теплоносителя. Это влечет за собой увеличение первичных расходов, а также делает работу всей системы зависимой от подачи электроэнергии. Но эти недостатки компенсируются вышеперечисленными преимуществами.

Это интересно: Система отопления одноэтажного дома — какую схему (проект) выбрать и почему

Что такое коллекторная система?

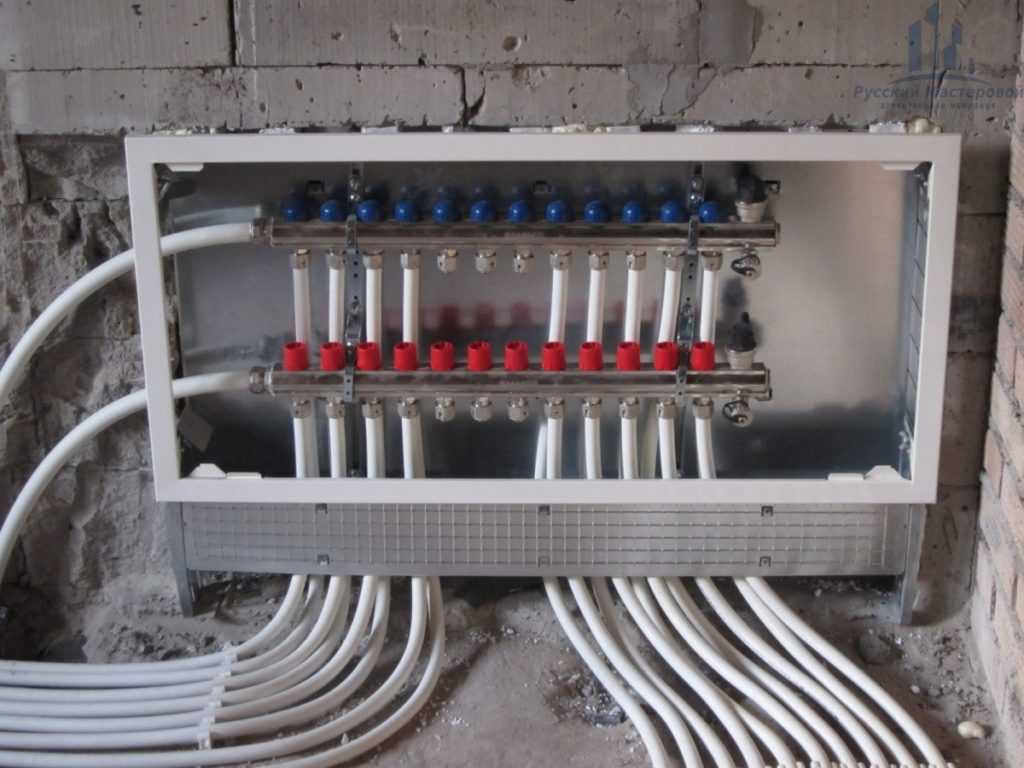

Коллекторный шкаф

Эта система предназначена для домов, площадь которых превышает 150 квадратных метров, или же для конструкций, обладающих минимум двумя этажами. В принципе, про коллекторную схему можно сказать, что она представляет собой разновидность двухтрубной системы отопления, однако эффективность ее работы значительно выше.

В качестве ключевого элемента в данном случае будет выступать так называемый распределитель. По сути, это труба, имеющая круглое или прямоугольное сечение. Из нее должно выходить несколько разного рода патрубков. Именно через него теплоноситель будет разноситься по разным контурам. Все магистрали являются полностью автономными, поэтому уровень отдачи тепла можно хорошо регулировать. Особенностей коллекторной конструкции несколько:

Придется устанавливать достаточно большое количество труб и прокладывать соответствующую арматуру, которая будет подключаться к самому коллектору;
Чтобы изменять температуру в каждом из коллекторов, следует устанавливать терморегуляторы или же специальные датчики, которые будут выставлять показатели на запрограммированный уровень;
Для самого эффективного функционирования системы размещают узел смешивания. В нем осуществляется перемешивание остывшей и разогревшейся воды, чтобы теплоноситель приобрел оптимальную температуру.

Узлов распределения может быть несколько – это напрямую зависит от планировки строения, степени его утепленности и иных факторов. Если расчеты произведены правильно, то система будет еще более эффективной даже по сравнению с двухтрубной конструкцией. При желании трубы можно проложить по поверхности пола, что обеспечивает их скрытность при проведении дальнейших ремонтных работ. Скрытые трубы позволяют сэкономить значительное количество свободного пространства, что бывает весьма актуальным для помещений с небольшой площадью.

В коллекторных системах зачастую нет необходимости устанавливать расширительные баки, так как сами коллекторы будут выполнять их функции.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
Обеспечивается работа системы без электропитания.
Можно провести первичный запуск отопления без участия циркуляционного насоса.
Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Плюсы и минусы системы отопления с принудительной циркуляцией

все радиаторы в замкнутой системе прогреваются равномерно, вне зависимости от их удаленности от котла;
имеется возможность в таком контуре регулировать температуру отдельно в каждом помещении;
закупка труб для такого обогрева дома обходится дешевле, так как они идут меньшего диаметра;
независимо от этажности дома, в нем будут равномерно прогреты все комнаты;
при внеплановом ремонте или расширении контура можно демонтировать отдельные его участки без перекрывания всей системы;
исключение воздушных пробок;
при желании можно легко поменять местами отдельные элементы системы или подключить к ней дополнительные трубы;
минимальные потери воды;
общий вид помещения из-за использования труб малого диаметра только выигрывает;
простота монтажа. Это связано с тем, что при естественной циркуляции необходимо выдерживать определенный уклон, а для принудительной его выполнять не надо.

Главным достижением после монтажа такого отопления считается экономия тепла, поскольку оно не расходуется на прогревание трубопровода большого диаметра, а сразу поступает в жилье.

Высокий уровень шума работающего насоса. Из-за этого его нередко устанавливают в отдельное помещение, примыкающее к дому.
Насос не сможет полноценно функционировать в регионах, где наблюдаются частые сбои электроэнергии или ее скачки.
Стоимость закрытой принудительной системы значительно выше, чем применение отопления с естественной системой отопления.

Что такое коллекторная система?

Коллекторный шкаф

Придется устанавливать достаточно большое количество труб и прокладывать соответствующую арматуру, которая будет подключаться к самому коллектору,
Чтобы изменять температуру в каждом из коллекторов, следует устанавливать терморегуляторы или же специальные датчики, которые будут выставлять показатели на запрограммированный уровень,
Для самого эффективного функционирования системы размещают узел смешивания. В нем осуществляется перемешивание остывшей и разогревшейся воды, чтобы теплоноситель приобрел оптимальную температуру.

Особенности эксплуатации традиционного однотрубного отопления

Типовые схемы вертикальных однотрубных стояков показаны ниже

Вертикальные однотрубные стояки.

На «обвязке» батарей в советское время устройства регулирования не устанавливались. Первые по ходу течения воды приборы нагреты сильнее последних. Температурный перепад в батареях расчитывается по формуле ∆T_р=∆T⁄N, где N – число этажей. По однотрубным стоякам принудительно циркулирует в N и 2N раз больше жидкости, чем по двухтрубным, причем 80 % ее объема протекает по байпасам.

Такая нерациональная (с точки зрения затрат электроэнергии на перекачку жидкости) конструкция применялась из-за ее предельной простоты и экономичности. Низкая цена электроэнергии, удерживаемая по политическим соображениям, не стимулировала ее экономию при принудительной циркуляции избыточного объема теплоносителя.

Однотрубные теплосистемы гидравлически весьма устойчивы и малочувствительны к несанкционированным заменам радиаторов или наращиванию числа их секций. Отключение отдельных батарей почти не изменяет теплоотдачу остальных приборов. Ведь вода в основном проходит по байпасам. А вот двухтрубные теплосистемы при этом обязательно разбалансируются.

Способы монтажа

Трубопроводы систем отопления могут быть проложены открыто в помещении или замоноличены или скрыты в строительных конструкциях.

Открытым способом пользуются при прокладке трубопроводов неразветвленной сети отопления, в помещениях, где требования к дизайну минимальны. Как правило, этим способом укладываются стальные трубопроводы из-за их высокой предрасположенности к коррозии либо полимерные трубопроводы с разъемными соединениями.

Скрытый способ монтажа труб систем отопления является наиболее универсальным, так как современные материалы систем отопления позволяют широко применять на практике этот метод, а отсутствие видимой разводки труб, с точки зрения эстетичности, более привлекателен. Скрытым способом можно укладывать трубопроводы из металлопластика с пресс-соединениями (неразборными), полипропиленовые или медные. В случае укладки трубопроводов в конструкции стен или пола трубы обязательно должны быть заизолированы. Кроме основной задачи теплоизоляции снизить потери тепла это также позволит минимизировать агрессивное воздействие цементной и бетонной стяжки на верхнее полимерное покрытие труб, а также предотвратить механическое повреждение трубопроводов при застывании строительных смесей.
