Газогенераторные котлы на дровах

Недостатки

• Главным недостатком можно считать высокая стоимость котла твёрдотопливного газогенераторного, но нужно помнить, что эксплуатация и обслуживание дешево, а покупать котел вы будете на долгие годы.
• Повышенные требования к качеству и, особенно, к влажности топлива.
• Для удаления сгоревших веществ после пиролиза требуется дымоудаление. Это значит, что применение котлов твердотопливных газогенераторных можно только в домах, где есть возможность для выведения трубы в атмосферу, при этом не доставляя неудобств соседям. Поэтому в многоэтажках он вряд ли применим.
• Некоторое ограничение в температурном режиме. Чтобы не образовывался конденсат температура воды, приходящая из системы отопления, должна быть около 60 градусов.
• Нельзя автоматизировать подачу твердого топлива в топку.
• Высокие требования к герметичности котлов твердотопливных газогенераторных. Из-за утечки горючего газа может произойти взрыв либо пожар.

Принцип работы и конструкция газогенераторного котла

Во время тления дров, угля, торфа или брикетов происходит выделение горючего газа. Он имеет более высокий показатель теплоемкости, чем твердое топливо и при сгорании выделяет больше тепловой энергии. Но для достижения этого эффекта, дрова должны быть максимально сухими (влажность до 5%), в камеру поступает ограниченный поток кислорода, чтобы не началось полноценное горение топлива.

Для решения этих условий была разработана особая конструкция котла длительного горения. Он состоит из следующих компонентов:

• Камера сгорания. В нее закладывается большое количество дров. Поджигание осуществляется в нижней части, а приток кислорода обеспечивается каналом в верхней области камеры. В результате происходит просушка дров, а воздушные потоки направляют образованные газы в нижнюю камеру.
• Основная область сгорания. Древесные газы попадают в основную камеру сгорания. В ней могут присутствовать рассекатели для повышения эффективного распределения тепла и фильтры, чтобы удалить сажу и твердые частицы.
• После прохождения остатков газа по теплопередающим каналам они попадают в дымоход.

Для создания тяги в конструкции газогенераторного котла предусмотрен минимум один вентилятор. С целью автоматизации работы устанавливается задвижка на входной воздушный канал. При достижении определенной температуры воды в системе она уменьшает приток кислорода. Когда показатель нагрева достигнет минимального значения – задвижка открывается.

Монтаж

Особые требования к монтажу котла твердотопливного газогенераторного:

• Он должен устанавливаться специалистами, имеющие лицензию на установку этого оборудования. Это обусловлено спецификой пиролизных котлов, где должны учитываться определенные правила безопасности.
• Пиролизный котел нужно устанавливать в отдельном помещении, (например, на цокольном этаже). Комната, где будет установлен котел твердотопливный газогенераторный, необходимо облицевать огнеупорными кирпичами.
• Не допускается хранение твердого топлива, горючих материалов в помещении или рядом с пиролизным котлом.
• Оборудование монтируется на фундаменте из бетона и должно прочно стоять на нем.

Доверяя монтирование котла специалистам, вы будете уверены в правильной и эффективной работе оборудования на долгие годы. Не стоит рисковать и пренебрегать безопасностью своего дома.

Рис. 3 Котел твердотопливный Атмос

Котельная на твердом топливе

Главная > Котельная > Котельная на твердом топливе

Котельная на твердом топливе является хорошим вариантом для небольшого частного дома, или садового домика в СНТ, она не занимает много места, имеет возможность отключения на время отсутствия хозяина.

Выбор в пользу котельной на твердом топливе чаще всего делается в случае отсутствия газа, недостаточности выделенной мощности электричества или из-за экологических соображений (при хранении и сгорании дизеля может возникать неприятный запах).

Основной набор оборудования для котельной на твердом топливе

Чтобы смонтировать котельную, работающую на твердом топливе, необходимо приобрести котел, дымоход, радиаторы отопления, теплоноситель, трубы, циркуляционный насос.

Выбор котла

Котлы твердотопливные отличаются

1.Используемым видом топлива:

• Обычные, работающие на дровах, торфе, угле и требуют загрузки топлива каждые 2-4 часа
• Котлы длительного горения с загрузкой материала до 1 раза в сутки

2. Материалом, из которого они изготовлены

• из чугуна;
• из жаропрочной стали

3. Наличием электрического тэна

Со встроенными электрическими тэнами чаще всего используют в котлах, изготовленных из жаропрочной стали

4. Наличием сменных горелок

Сменные горелки предоставляют возможность работать на разных видах топлива

Дополнительное оборудование

Если есть необходимость одновременного монтажа горячего водоснабжения от твердотопливного котла, устанавливается бойлер косвенного нагрева.

Коллектор приобретается для использования в системе отопления 2-3 этажного дома для установки оптимальной температуры на каждом этаже либо отдельно в каждой комнате.

Если речь идет о системе с верхним розливом, где не используется одновременно циркуляционный насос, блок бесперебойного источника питания не требуется. Если используется циркуляционный насос в системе отопления, то бесперебойный источник питания обязателен, т.к. вероятность отключения электричества в момент работы котла, что может привести к перегреву и разрыву водяной рубашки котла.

В некоторых случаях имеется возможность установки в систему отопления теплового аккумулятора. Это бочка объемом до 200л, заполненная теплоносителем. Принцип работы такого устройства такой. Твердотопливный котел работает при полной нагрузке небольшое время для нагрева теплоносителя в тепло аккумуляторе, а отопление дома осуществляется забором тепла из этой бочки, что позволяет топить котел 1 раз в сутки.

Цена котельной на твердом топливе

Стоимость смонтированной котельной, работающей на твердом топливе, определяется индивидуально и зависит от количества материалов и сложности работ.

Например:

Площадь дома около 100 м.

Система отопления двухтрубная с одним циркуляционным насосом

Твердотопливный котел из жаропрочной ткани с электрическим тэном внутри

Трубы, изготовленные из полипропилена

Радиаторы алюминиевые секционные

————————————————

Стоимость материалов – 105 000 руб.

Стоимость работ – 55 000 руб.

Внимание! Стоимость материалов может изменяться в зависимости от курса валют на дату приобретения, а стоимость работ в зависимости от сложности исполнения

8(916)691-33-22

форма заказа

Как сделать газогенератор своими руками

Как уже было сказано, газ можно заменить продуктами сгорания дров, торфа, опилок, угля или даже определенного вида мусора. Естественно, для преобразования этих материалов в газ, нужен газогенератор. Давайте рассмотрим вариант, как можно его сделать самому.

Начнем с конструкции. Газогенератор состоит из корпуса, в устройство которого входят такие элементы:

• бункеры;
• камеры сгорания;
• горловина камер сгорания;
• воздухораспределительная коробка;
• зона калибровки (проходит процесс соединения средней части камеры сгорания с коробкой воздухораспределения);
• колосниковая решетка, которая предназначена для поддержки углей;
• люки для загрузки ресурса (два для загрузки топлива и один для удаления золы);
• трубка для отвода горючего газа;
• охладитель;
• очищающий от примесей фильтр.

В процессе переработки топлива, газогенератор подвергается влиянию высокой температуры, потому к каждой его детали предъявляются очень жесткие, требования.

Корпус обычно варится из листового металла, прикрепляя снизу ножки. Конфигурация может быть цилиндрическая или прямоугольная.

https://youtube.com/watch?v=nM5SIWRMw8E

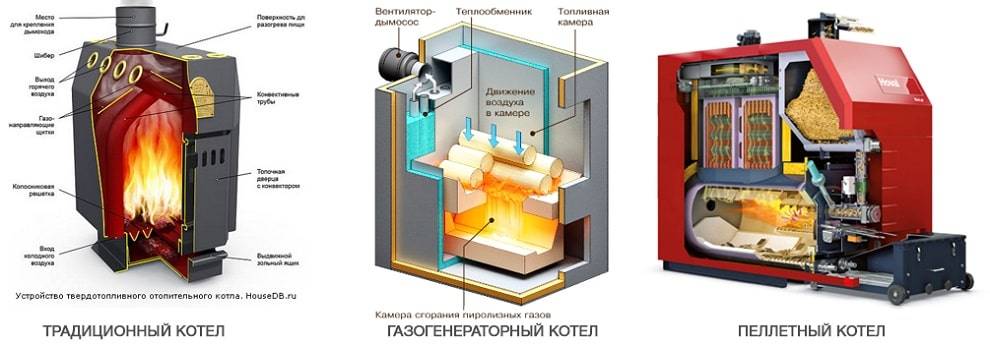

Сравнение газогенераторных и обычных котлов.

Если сравнивать газогенераторные котлы с обычными отопительными или нагревательными котлами на твердых видах топлива, то можно выделить следующие нюансы.

Сравнительно низкая автономность газогенераторного котла, которая является ахилессовой пятой всей отопительных установок на твердых типах топлива может быть скорректирована с введением системы автоматической загрузки. В этом случае в газогенераторном котле начинает работать своеобразный конвейер, который в зависимости от температуры в устройстве и времени горения может отправлять в топку новые порции топлива. К тому же газогенераторное устройство только на одной закладке может автономно работать в течении суток, что, в общем-то снимает вопрос о необходимости постоянного присутствия кочегара-оператора.

работа газогенераторного котла

В любом случае эффективность газогенераторных установок значительно превышает достижения всех их собратьев. Если обычные котлы на твердом топливе вряд ли смогут показать КПД выше 85%, то у газогенераторного оборудования этот показатель может достигать и 95 процентов.

Но газогенераторный котел на дровах все-таки является довольно сложным техническим устройством. В отличии от обычного дровяного котла от требует пусть несложного, но все-таки регулярного технического обслуживания, кроме того, определенные требования имеются и к квалификации персонала, который работает на газогенераторных установках.

Наиболее критично газогенераторный котел воспринимает влажность поступающего в него топлива. Поэтому для эффективной работы газогенераторной установки требуются только предварительно просушенные дрова.

Критерии подбора газогенераторной установки на дровах

Газогенераторный котел на дровах рекомендуется подбирать исходя из следующих критериев:

1. Прежде всего нужно учитывать степень автоматизации котла, его энергонезависимости. Возможно вам захочется приобрести котел, который сможет работать долго без вмешательства человека, а возможно для ваших целей хватит и газогенераторного котла, который должен самостоятельно, автономно отработать только одну закладку.
2. Для обогрева помещений отопительные установки должны вырабатывать не менее одного киловатта на каждые 10 квадратных метров обогреваемой площади. Исходя из этого вы можете подобрать и необходимую мощность отопительного газогенераторного котла.
3. Кроме того, газогенераторные котлы на дровах могут иметь и различное дополнительное оборудование. Оно может предназначаться, например для обеспечения принудительной циркуляции жидкости через нагревательный контру или автоматизации регулировки процессов горения образовавшегося газа.

В любом случае консультанты в специализированных магазинах помогут вам подобрать газогенераторный котел на дровах по вашему вкусу.

Честный видео-отзыв о работе газогенераторного пиролизного котла Dragon TA-15

Котлы на твердом топливе тема очень актуальная на сегодняшний день, особенно в районах, далеких от электро- и газопроводов. Разнообразие котлов отличается только от применяемого топлива и технологией горения. Газогенераторные котлы на твердом топливе являются теми котлами, где применяется довольно инновационный принцип сгорания твердого топлива — пиролиз. Чем же отличается такой прибор от подобных, работающих на принципе сгорания древесины, угля и других видов твердого топлива?

Рис. 1 Газогенераторный котел на твердом топливе

Достоинства и недостатки

Как и любой вид отопительного оборудования, газогенераторные котлы на твердом топливе обладают плюсами и минусами в конструкции и эксплуатации.

Простая конструкция

Достоинства

• Начнем с коэффициента полезного действия, как с самого основополагающего критерия эффективной работы агрегата. Так вот у пиролизных твердотопливных котлов он имеет диапазон 85-95%. Для сравнения: у обычных дровяных агрегатов КПД не превышает 65%. Коэффициент полезного действия определяет соотношение расхода топлива, которого хватает на выработку необходимого количества тепловой энергии. А она, в свою очередь, должна быть рационально использована для поддержания необходимого температурного режима внутри помещений. Вот такая сложная взаимосвязь.
• В газогенераторах топливо горит гораздо дольше, чем в обычных приборах. Если в качестве топлива используются дрова, то продолжительность сжигания одной закладки может хватить на пару дней. С углем этот показатель гораздо больше, до одной недели.
• Устройство газогенератора на дровах имеет определенные конструктивные особенности, которые помогают сжечь топливо до конца. Остается лишь одна зола и сажа на стенках камеры сгорания. Почему это положительная сторона? Здесь два фактора: закладка горит дольше, чистка прибора упрощается.
• Обычно твердотопливные котлы плохо поддаются автоматизации. Регулировать процессы, происходящие внутри агрегата практически невозможно. В газогенераторных печах на дровах процесс горения можно автоматизировать. Конечно, это не так просто, как, скажем, с газовыми или электрическими отопительными приборами, но такая возможность присутствует.
• Так как угарные газы очищаются и сгорают, то это говорит о том, что в окружающую атмосферу попадает незначительное количество вредных веществ. На сегодняшний день это один из самых жестких требований, который пиролизными котлами на дровах полностью выполняются.
• Современные модели газогенераторов обладают различными преимуществами, которые выделяют их из общей категории твердотопливных котлов. К примеру, в топке некоторых моделей можно впихнуть поленья длиною больше одного метра и использовать древесину с влажность до 50%.

Устройство самодельного газогенератора

Недостатки

• Большой недостаток газогенераторных котлов на дровах – это сложность подачи воздуха в камеру смешения с угарными газами. Естественным способом это сделать очень трудно, поэтому практически все модели в своей конструкции используют механический надув при помощи вентилятора. А это говорит о том, что наш котел тут же переходит в категорию «энергозависимых агрегатов».
• Если упустить момент падения мощности, особенно, когда она падает ниже половины своего номинала, то на стенках камеры сгорания и в дымоходе тут же начинает образовываться деготь за счет сажи и конденсации влажных паров. Поэтому совет – всегда держите минимальный температурный режим в +60°С.
• Цена генераторов на дровах для дома выше обычных твердотопливных котлов практически вдвое. Конечно, есть предложения на рынке в виде самодельных отопительных приборов, но нет гарантии, что этот вариант будет работать эффективно и экономно. Так что не стоит рисковать.

Принципиальная схема обычного пиролизного котла

Параметры выбора оборудования для обогрева

Эффективность отопления определяется правильным выбором модели котла. Каждый из критериев влияет на характеристики системы, ее надежность, удобство эксплуатации.

Материал по теме: Особенности приобретения и подбор нужных характеристик газового двухконтурного котла

Материал теплообменника

Змеевик может быть стальным или чугунным. Первый вариант привлекает высоким КПД (от 86%), стойкостью к ударным нагрузкам, простотой чистки, большим объемом камеры сгорания в сравнении с аналогами. При этом срок службы и стойкость к коррозии таких моделей меньше. Чугун надежнее, служит от 25 лет, выдерживает высокие температуры, прост в очистке.

Виды топлива

Производители выпускают котлы, работающие на угле, дровах, торфяных брикетах, пеллетах, коксе. Выбор оборудования мультитопливного исполнения повышает универсальность агрегата, позволяет в зависимости от ситуации выбирать оптимальный вид горючего.

Твердотопливные котлы работают на дровах.

Мощность

Производительность установки определяют исходя из количества отапливаемых квадратных метров (из расчета 1 кВт/10 м²). Для получения более точного показателя учитывают эффективность теплоизоляции здания. Если ее нет, при расчетах вводится коэффициент 60, для утепленных зданий — 40.

Чтобы техника работала без перегрузок, мастера рекомендуют предусматривать 20 %-ный запас мощности. При высоте потолка 2,7 м и площади 150 м² расчет выполняют следующим образом:

150 х 2,7 х 60 х 1,2 = 29160 Вт.

Габариты

Размер корпуса зависит от вида топлива, конструкции, комплектации установки, материала теплообменника, характеристик модели. Для техники классической конструкции, работающей автономно 8‑12 часов, этот показатель составит в среднем 1100 х 600 х 850 мм.

Полезный объем загрузочной камеры

В зависимости от модификации оборудования соотношение размеров топки и мощности составляет для агрегатов со стальным теплообменником 1,6‑2,6 л/кВт, для чугунных аналогов — 1,1‑1,4 л/кВт. Чем величина больше, тем реже нужна загрузка топлива.

Объем загрузочной камеры зависит от мощности.

Потребление электроэнергии

Техника с электронным управлением, оснащенная вентилятором для подачи воздуха и насосом для циркуляции теплоносителя, требует подключения к сети. Для надежности энергоснабжения предусматривают резервирование на случай перебоев питания.

Наличие буферной емкости

Возможность организации ГВС — аргумент в пользу выбора моделей, оснащенных встроенным или внешним теплоизолированным баком для нагретой воды.

Долговечность конструкции

Срок службы котла зависит от материала изготовления корпуса, теплообменника, толщины используемой стали. При соблюдении базовых рекомендаций для чугунных моделей он превышает 25 лет, для стальных — 15.

Долговечность конструкции зависит от материала изготовления корпуса.

Безопасность

Стабильность работы агрегата зависит от качества его сборки, комплектации, точности соблюдения правил монтажа и эксплуатации. Надежность системы повышается с установкой предохранительных клапанов, манометра для контроля давления, воздухоотводчиков, с резервированием питания циркуляционного насоса.

Дополнительные опции

Для повышения КПД в комплектацию включают автоматику с функцией управления подачей воздуха в зону горения, контроля температуры в соответствии с настройками комнатного терморегулятора. Выпускают модели с авторозжигом, конвейерной подачей горючего.

Правила монтажа и обслуживания

Для установки твердотопливного отопительного котла необходимо подготовить специальное помещение. Его площадь должна быть не менее 15 м?, монтируется система вентиляции с показателем циркуляции от 3 объемов топочной в час. Вход в помещение отдельный. В месте монтажа котла стены и пол защищены негорючими материалами.

Газогенераторное оборудование используется только для принудительной системы отопления. Рекомендуемая обвязка указана на рисунке.

Дополнительно во время монтажа нужно учитывать следующие факторы:

• Расположение котла относительно уровня отопительных радиаторов не имеет значения. Но желательно, чтобы он находился ниже их.
• Хранение топлива в отдельном помещении. Допускается складирование небольшого количества дров в топочной, но в защищенном месте.
• Для автоматического регулирования мощности отопления рекомендуется установить в комнатах дома температурные датчики, подключенные к системе управления котла.

После монтажа выполняется опрессовка отопления и делается пробный запуск системы. При соблюдении правил установки и эксплуатации обслуживание системы не будет занимать много времени

Важно своевременно очищать зольник от продуктов сгорания, следить за уровнем воды в трубах и проверять работоспособность защитных компонентов: воздухоотводчиков, спускных клапанов и расширительного бака

Разновидности дровяных генераторов

Существует достаточно большой модельный ряд газогенераторов, которые работают на дровах. Здесь и очень простые конструкции в виде буржуек, есть и сложные агрегаты, в которых проводятся все процессы: от сжигания дров до чистки топочных газов и их сгорания.

К примеру, твердотопливный котел-буржуйка. По сути, это обычная буржуйка с разделенной пополам топкой горизонтальной перемычкой, один конец которой не доходит до стенки печки. Остается небольшой зазор, по которому топочные газы перемещаются в верхнюю камеру сгорания. Вторая топка представляет собой систему каналов, по которым газы перемещаются снизу вверх. При этом они захватывают свежий холодный воздух, поступающий внутрь котла из нижних сопел. Здесь же и происходит смешение и получение воздушно-газовой смеси. Кстати, холодный воздух, проходя по соплам и каналам, тоже нагревается, так что волноваться, что смесь не загорится, нет причин.

Такая буржуйка хоть и обладает неплохим КПД, все равно является малопроизводительным отопительным агрегатом. Использовать ее для основной радиаторной системы отопления не рекомендуется. А вот для теплых полов она в самый раз.

Пиролизная печь буржуйка

Для основной отопительной системы лучше всего подойдут твердотопливные пиролизные котлы длительного горения. Основа их эффективной работы – это правильно проводимый процесс пиролиза в первой камере сгорания, куда закладываются дрова. Как уже было сказано выше, они в топке должны просто тлеть, ведь сюда поступает небольшое количество свежего воздуха.

От того, как правильно будет проведено размещение топлива и будет зависеть качество его сжигания. Поэтому рекомендуется дрова укладывать как можно ближе друг к другу, оставляя минимальные зазоры между ними. Чем меньше свободного пространства останется, тем лучше. Существует два вида укладки дров:

1. Рядами в горизонтальной плоскости.
2. В виде клети или колодца.

Итак, подведем итог. Газогенераторы, работающие на дровах — это неоспоримо наилучший вариант из категории «твердотопливных котлов». У них достаточно большое количество преимуществ перед другими моделями данной категории. Но хотелось бы отметить высокий КПД. Даже только из-за него можно было сделать выбор в сторону газогенератора.

Не забудьте оценить статью:

Создание газгена на дровах своими руками

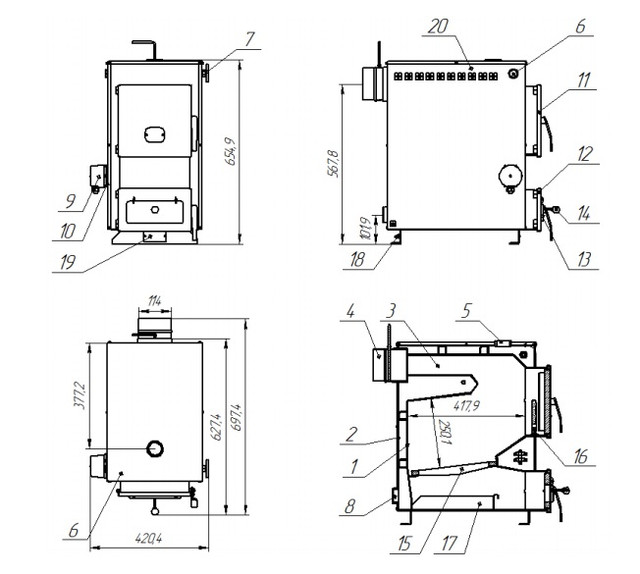

Пример чертежа

Учитывая дороговизну готовых агрегатов, рассматривают вариант собственноручного изготовления. На подготовительном этапе составляют чертежи автономного генератора газа.

Электричество из газа получают, собрав конструкцию по схеме:

• Корпус. Основу агрегата собирают из стальных листов, детали размечают по размерам из чертежа.
• Бункер. Резервуар предназначен для складирования паллет, дров. Делают из железных листов, крепят в корпусе, узлы разграничивают плитой из низкоуглеродистого металла.
• Топочная камера. Ее ставят у бункера внизу. Материалом служит жаропрочное железо, а крышку герметизируют прокладкой, чтобы не попадал кислород.
• Горловинный отсек. Здесь совершается крекинг смол, поэтому область отделяют асбестовыми прокладками от основного корпуса.
• Воздухораспределительная коробка. Ставят вне кожуха, а штуцер врезают с применением обратного клапана.

Горловину стыкуют с топкой с помощью патрубка и фильтров.

Необходимые материалы и инструменты

Нужны листы низкоуглеродистой стали, готовят жаропрочные уплотнители для крышек, горловины. Чаще используют асбест, но его считают вредным для здоровья, поэтому берут другие виды (силикон, силикаты). Для топки успешно применяют старый газовый баллон или железную бочку.

Потребуются инструменты:

• сварочный аппарат;
• электрическая дрель, болгарка;
• молоток, тиски, зубило, плоскогубцы;
• рулетка, керн по металлу, угольник, уровень.

Для нагнетания воздуха готовят вентилятор, детали крепят сваркой, в отдельных местах применяют болты с гайками. Фильтрационный блок делают из корпуса б/у огнетушителя. Для колосников берут жаропрочные железные пруты или применяют готовые изделия по размеру.

Этапы работы

Самодельный газогенератор

Вначале собирают корпус, вверху устанавливают в него бункер для дров (кубатура около 60 – 70 литров). Емкость для альтернативного топлива внизу оснащают камерой сгорания. Фильтр делают в виде зигзагообразного коллектора, монтируют кран для отведения конденсата.

Дальнейшие этапы работы:

• устанавливают колосники;
• патрубком соединяют топливную камеру с отсеком сгорания олефинов;
• в патрубок выводят охладительную систему, которая расположена снаружи кожуха;
• сверху установки монтируют воздухораспределительную коробку, устанавливают обратный клапан.

Для дверок берут надежные петли. Готовый генератор подключают к дымоходу.

Охлаждение и очистка газа

Для результативной работы регулируют подвод воздуха, удаление газов. В составе газовой смеси есть негорючие компоненты: О2, Н2О, СО2, N2. Эти вещества расцениваются как балласт, поэтому в итоге нужно от них избавляться.

На выходе газовую массу очищают от примесей:

• частиц угля;
• сажи;
• спекшихся элементов.

Очистители бывают сухие динамические, поверхностные мокрые, промывательные жидкостные. Для эффективности применяют камеры грубого и тонкого очищения.

Охлаждение газа относится к необходимым технологическим процедурам, чтобы не возникали температурные напряжения. Система включает несколько воздушных охладителей вместе с вентиляторами.

Вентилятор розжига

Генератор разжигают за счет тяги, которая создается в вытяжной трубе из-за разницы давления.

Процесс может быть запущен:

• вентилятором;
• самотягой.

Смеситель

Этот узел устанавливают для координации пропорции подаваемой газовой смеси. Древесный газ отличается теплотой сгорания 4,5 МДж/м³, а природный газ — 34 МДж/м³. Поэтому концентрация воздуха и топлива должна быть урегулирована, что происходит при использовании заслонки.

Очищенная смесь поступает в смеситель, одновременно подается некоторый объем воздуха. Эта масса становится пригодной для применения в качестве водяного подогревателя для бытовых нужд, в виде топлива для ДВС. Смеситель оснащен заслонками для количественной и качественной координации состава газа.

Цены: итоговая таблица

Модель	Мощность, кВт	КПД, %	Цена, руб.
Теплодар Куппер Практик 14	14	80	15 000-17 000
Protherm «Бобёр» 20 DLO	19	91	53 000-62 000
Viadrus Hercules U22 D4	24	80	59 000-67 000
Kentatsu ELEGANT-03 17	17	85	32 000-36 900
Buderus Logano S171-22W	22	89	179 000-198 000
STROPUVA S20	20	85	89 000-110 000

Сводная таблица отражает подход наших производителей к выпуску дровяных котлов для обогрева. Цена и заявленные характеристики на первой позиции вполне могут устроить сельского жителя и не соблазнить его экспериментировать с самодельными котлами. Такой малобюджетный котел в наших просторах предпочтительнее на дальних расстояниях от центров обслуживания.
