Алюминиевые радиаторы отопления: обзор технических характеристик + принципы монтажа

Выбор редакции

Среди биметаллических радиаторов особого внимания заслуживают сразу две модели: Global STYLE PLUS 500 и Royal Thermo PianoForte 500. Первая интересна своим повышенным запасом прочности. Вторая примечательна своим необычным дизайном, который делает радиаторы оригинальной частью оформления интерьера.

В ряду алюминиевых приборов выделяется РО Global ISEO 500 за адаптацию конструкции к условиям эксплуатации в РФ.

Среди стальных очень интересное решение реализовано в КЗТО Гармония 2-500-12 — радиатор не только согреет, но и станет отличным дополнением минималистичного дизайна интерьера.

Если хочется утонченной чугунной классики, то стоит обратить внимание на EXEMET Modern 3-745/600. По сравнению с другими моделями такого типа это является одним из наиболее доступных

Как выбрать батарею отопления?

На стадии проектирования необходимо подумать о том, какой выбрать радиатор отопления и схему разводки

Нужно принять во внимание мощность радиаторов отопления, которая зависит от следующих факторов:

• числа внешних стен,
• числа окон,
• степени утепленности дома,
• площади помещений.

Также нужно учесть материал из которого изготовлен радиатор. С учетом вышесказанного, рассчитывается теплоотдача радиаторов отопления. Самый простой способ расчета показателя: на 1,8 м2 нужна одна секция.

Исходя из количества теплопотерь, к полученной цифре прибавляется дополнительная секция.

Какие лучше радиаторы отопления

Обзор моделей

Батареи отопления – это важнейшее звено любой системы отопления как автономной, так и централизованной. У каждого вида есть свои особенности. Модели отличаются материалом, КПД, конструкцией, ценой.

Технические характеристики радиаторов и их эксплуатационные показатели влияют на стоимость изделий. Сегодня на рынке обогревательных приборов представлены следующие модели:

• ,
• ,
• ,
• .

Чугунные радиаторы сегодня скорее дань прошлому и, казалось бы, навсегда ушли в прошлое. Решающий довод в пользу чугунных вариантов – ремонтопригодность и возможность изменения количества секций.

Лучший алюминиевый радиатор с нижним подключением

Rifar Alum Ventil 350 x16

Российский производитель разработал серию Ventil специально для тех людей, которым необходимо подключать радиатор именно снизу. На данную модель можно установить специальный термостатический клапан.

Очень маленькая толщина стенки секций и овальное сечение, обладающее специфической геометрией, гарантируют огромное рабочее давление в 20 бар и высокую теплоотдачу в 2448 Вт, что обеспечивается большим количеством секций, общим весом в 19 с половиной килограмм. Объем всех секций составляет три литра, а расстояние между осями около 8 сантиметров.

Данная модель обладает следующими плюсами, которые мы выявили из отзывов покупателей:

• Приятная эргономика устройства;
• Высокий уровень теплоотдачи;
• Устойчивость не только к коррозии поверхности, но и к последствиям химикатов.

Отрицательные:

Для очистки необходимо задействовать специальное оборудование.

Стоимость алюминиевых отопительных приборов

Стоимость одной секции алюминиевого радиатора колеблется в пределах 250-700 руб. Упрощенно можно считать, что для обогрева 1 кв. м площади требуется около 100 Вт. Качественные европейские радиаторы обладают теплоотдачей от 180 Вт/секция. Таким образом, одна секция такого радиатора может обогреть около 2 кв. м, то есть, для обогрева типовой двухкомнатной квартиры площадью 60 кв. м в совокупности потребуется 30 секций общей стоимостью 12 000 – 15 000 руб. Имейте в виду, что это грубый расчет, за точным вычислением лучше обратиться к менеджеру магазина, где вы планируете приобретать радиаторы. Он уточнит тепловую мощность по техпаспорту и квалифицированно подсчитает необходимое количество секций.

Имейте в виду! Недорогие китайские радиаторы могут не соответствовать заявленной мощности. Инженерами итальянской компании Global в целях защиты репутации европейских производителей были организованы специальные испытания в связи с обнаружением на российском рынке контрафактных изделий, а также многочисленных несоответствий между декларируемыми и реальными показателями теплоотдачи у целого ряда производителей. Испытания 11 моделей радиаторов проводились в авторитетной московской лаборатории «Витатерм». Расхождения между заявленными и реальными параметрами иногда доходили до 34,75%! При этом на основе европейской нормы EN 442 разница между декларированной теплоотдачей и реальной не должна превышать 4%. В «черный список» попали китайские бренды:

• Oasis;
• Konner;
• Radena;
• OGINT;
• Warma;
• Apriori и др.

Что в первую очередь учитывают при выборе алюминиевых батарей?

Каждый из производителей, рекламируя свою продукцию, обязательно утверждает о ее надежности и долговечности. Однако, на самом деле, специалисты в один голос не рекомендуют устанавливать алюминиевые радиаторы в контуры отопления, подключенные к центральной системе. Ее работа довольно часто отличается нестабильностью – возможные гидроудары или просто резкие перепады давления с большой амплитудой способны повредить внутренние каналы и соединительные узлы этого прибора отопления. Кроме этого, теплоноситель в центральном отоплении вполне может быть невысокой чистоты и качества, с содержанием кислотной или щелочной среды, что тоже не пойдет на пользу алюминиевым поверхностям, так как этот металл сложно отнести к химически инертным.

Поэтому можно с полным основанием утверждать, что алюминиевые радиаторы отопления подходят в большей мере для автономных систем частных домов и квартир, где владелец способен самостоятельно контролировать уровень давления и температуры в контурах давление, а также химический состав и качество теплоносителя.

Обязательно следует постоянно иметь в виду информацию о чрезвычайно большом количестве подделок, представленных в продаже на стихийный рынках и даже в некоторых магазинах. При изготовлении контрафакта обычно используется торговая марка известных брендов, в «чистом виде» или с незаметными, на первый взгляд, изменениями в названии или логотипе, но качество подобных радиаторов никак не соответствует оригинальным изделиям ведущих производителей. Прослеживается закономерность — чем авторитетнее компания-производитель, тем больше делается подделок под ее продукцию.

При покупке радиаторов выбирайте только оригинальную продукцию известных производителей!

Поэтому приобретать алюминиевые радиаторы имеет смысл только в специализированных магазинах, там, где продавец может предъявить, а покупатель – тщательно изучить сертификаты качества и сопроводительную техническую документацию на приобретаемое изделие с гарантией производителя.

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

• Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
• Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
• Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины)

Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

• 11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
• 22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
• 33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле

И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее

А для того, чтобы это сделать, необходимо немного знаний.

Материалы

Трубы

1. Какими трубами можно развести водяное конвекционное отопление?

Температура теплоносителя в автономных системах обычно держится в пределах 75С, а давление не превышает 2,5 кс/см2, поэтому требования к прочности труб и их термостойкости минимальны.

Наиболее популярны:

Полипропиленовые трубы. Как правило, для нужд отопления приобретается армированный алюминиевой фольгой полипропилен. Армирование уменьшает удлинение труб при нагреве с внушительных 6,5 мм/м.пог. (при нагреве на 50 градусов) до скромных 1,5 мм/м.пог.;

Монтаж соединения металлопластиковых труб на пресс-фитингах.

1. Какие трубы укладывать в теплый пол?

Для этой цели чаще всего используют сшитый полиэтилен PEX или термомодифицированный PERT.

Труба PERT для теплого пола.

Трубы обоих типов стойки к нагреву, обладают приемлемой механической прочностью и достаточной для укладки гибкостью. Шаг между витками трубы варьируется от 15 до 20 см, длина одного замкнутого контура не должна превышать 120 метров.

1. Каким должен быть наружный диаметр полимерных или металлополимерных труб отопления?

Для дома умеренной площади (до 200 м2) я бы посоветовал придерживаться следующих значений:

• Подводка к радиатору — 20 мм;
• Разлив с принудительной циркуляцией теплоносителя — 25 мм,

Подводка к радиатору и розлив.

Теплый пол — 16 мм.

В гравитационной системе отопления (работающей за счет естественной циркуляции при нагреве теплоносителя) диаметр розлива нужно увеличить до 40 — 50 мм. Инструкция связана с низким гидравлическим напором в контуре; для того, чтобы обеспечить приемлемую скорость циркуляции воды, гидравлическое сопротивление труб должно быть минимальным. А оно, как известно, обратно пропорционально внутреннему диаметру трубы.

Радиаторы

1. Какие радиаторы лучше купить для автономного контура?

Алюминиевые секционные. Очень демократичная стоимость секции (от 280 рублей) сочетается с отличной теплоотдачей (до 205 ватт на секцию). Прочность радиаторов и их термостойкость с избытком достаточны для автономной системы отопления.

Алюминиевые радиаторы: максимум эффективности при разумной цене.

1. Как рассчитать нужное количество секций?

Их суммарное количество рассчитывается простым делением номинальной мощности источника тепла (котла или теплового насоса) на паспортную мощность одной секции. Мощность отопительного прибора для отдельного помещения можно грубо оценить из расчета 40 ватт тепла на кубометр отапливаемого объема. Скажем, для комнаты размером 4х5х3 метра нужно 4*5*3*40=2400 ватт тепла, или 2400/200=12 секций с номинальной тепловой мощностью 200 ватт.

Здесь есть одна тонкость. Производители всегда указывают мощность секций и отопительных приборов для дельты температур между теплоносителем и воздухом в 70 градусов; то есть при +20 в комнате для получения номинального теплового потока батарея должна быть нагрета до 90С.

На практике температура теплоносителя в автономном контуре заметно ниже. Скажем, при +25 в комнате и +60 на поверхности радиатора дельта температур будет равна всего 35 градусам, а тепловая мощность секции уменьшится ровно вдвое — до 100 ватт.

Для автономного отопления нехарактерны высокие температуры теплоносителя.

Дополнительное оборудование

1. Что, кроме котла, труб и радиаторов, необходимо для монтажа водяной системы отопления?

В закрытой системе с принудительной циркуляцией обвязка котла должна включать:

• Циркуляционный насос (желательно — с регулировкой производительности);
• Автоматический воздухоотводчик для удаления воздушных пробок при запуске контура;
• Расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве. Как правило, объем бачка берется равным 1/10 объема теплоносителя в системе;
• Предохранительный клапан для сброса давления при перегреве или закипании теплоносителя;
• Манометр для контроля давления.

Группа безопасности котла — манометр, воздушник и предохранительный клапан.

В открытой гравитационной системе единственное дополнительное приспособление — открытый расширительный бак. Он выносится в верхнюю точку контура и используется не только по прямому назначению, но и отвода воздуха, и для заливки в контур воды.

Отдельные радиаторы снабжаются отсекающими шаровыми кранами, дросселями или термоголовками. Запорно-регулирующая арматура позволяет при необходимости отключить прибор, не останавливая весь контур, или уменьшить его теплоотдачу.

Если радиатор расположен выше розлива, в его верхней пробке должен быть установлен кран Маевского или автоматический воздухоотводчик.

Кран Маевского для ручного стравливания воздуха.

Достоинства и недостатки

Алюминиевые радиаторы отопления – один из наиболее популярных вариантов для большинства систем отопления загородных домов и квартир. Наряду с широким списком преимуществ изделий, им свойственен объёмный перечень недостатков. Некоторые из них при подробном анализе могут сыграть ключевую роль при выборе подходящего варианта для той или иной ситуации.

Положительные факторы

Одним из основополагающих факторов является низкая стоимость и неплохие показатели теплоотдачи. Однако преимущество заключается не только в этом, но и целом ряде других причин:

• Небольшой вес. Масса одной секции не более 1,5 кг. Таким образом, даже длинная десяти секционная батарея будет весить всего 15 кг. Этот критерий существенно облегчает задачу транспортировки и монтажа.
• Максимальная температура теплоносителя. Максимальное значение разогрева рабочей жидкости может достигать 130°С, что значительно выше температуры кипения воды, которая преимущественно и используется в бытовых системах отопления.
• Цена. Вышеупомянутый пункт, который делает алюминиевые радиаторы более приемлемыми в сравнении с ближайшим конкурентом – биметаллом. Последний не так податлив в обработке, как чистый металл, что и сказывается на окончательной стоимости продукта.
• Высокий КПД. Алюминий имеет отличные показатели теплопроводности. Одна секция способна конвертировать около 150-200 Вт тепловой энергии. Сопоставив такой радиатор с биметаллическим, алюминиевый (при одинаковых размерах) будет греть лучше. Из этого следует, что для получения одинакового КПД секций биметалла потребуется больше. Из этого следует соответствующее возрастание цены.
• Выбор типоразмеров. При необходимости легко подобрать радиатор, соответствующей глубины, ширины, так же и с разным межосевым расстоянием.
• Эстетический внешний вид и качественное порошковое окрашивание. Нейтральный облик алюминиевых радиаторов делает их «не заметными» на стенах комнаты. Следует подчеркнуть, что данный фактор применим к большинству современных отопительных конвекторов. Исключением могут стать разве только громоздкие чугунные батареи-гармошки.

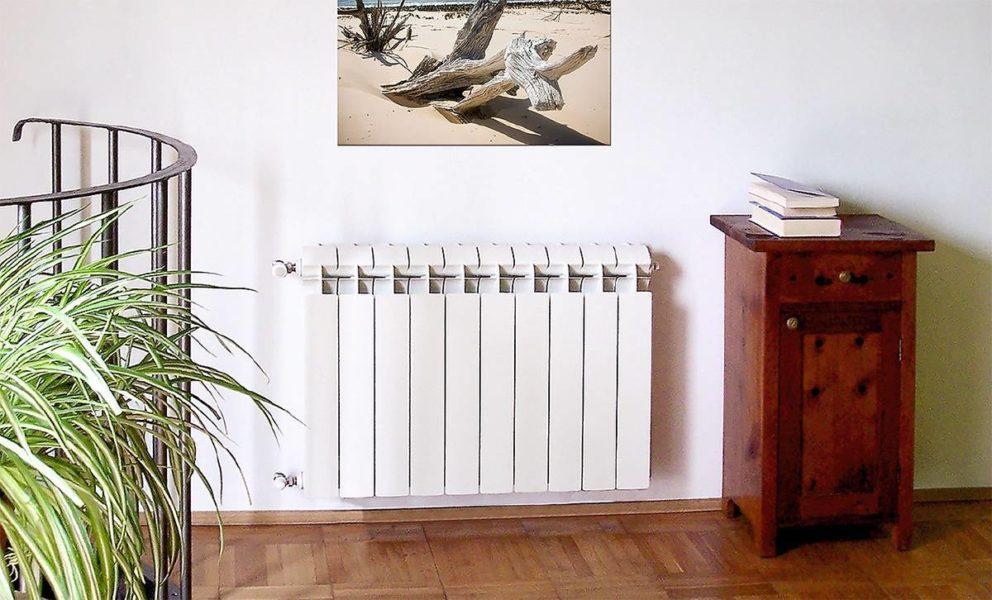

Они неплохо смотрятся даже без декоративных экрановИсточник at-54.ru

Недостатки

Несмотря на внушительное количество преимуществ, алюминиевые радиаторы имеют и несколько недостатков. Некоторые из них, по тем или иным факторам, могут оказаться ключевыми и стать причиной приобретения изделий из других материалов. Наиболее значимыми минусами являются такие:

• Подверженность коррозии. Вероятность возникновения поражённых участков чаще всего проявляется в местах соединения радиатора с трубопроводом системы отопления. Избежать начала разрушительных процессов можно установкой более дорогостоящих батарей, внутренняя часть которых покрыта специальным антикоррозийным слоем.
• Низкий срок службы соединений. Данный критерий относится только к сборным радиаторам секционного плана (тем, что собираются из отдельных секций). Количество соединений оказывает непосредственное влияние на длительность их эксплуатации (чем больше стыков, тем выше вероятность их протекания).
• Чувствительность к щелочи. Если уровень кислотности теплоносителя по какой-то причине превысил 7 единиц, начинается химическая реакция в результате которой происходит выделение водорода. Повышение внутреннего давления приведёт к тому, что металл может лопнуть. Поэтому, если вы планируете приобретать радиатор для центральной системы отопления в многоквартирном доме (или иной, в которой нет возможности контролировать химический состав рабочей жидкости), отдайте предпочтение конвектору, изготовленному из другого металла.

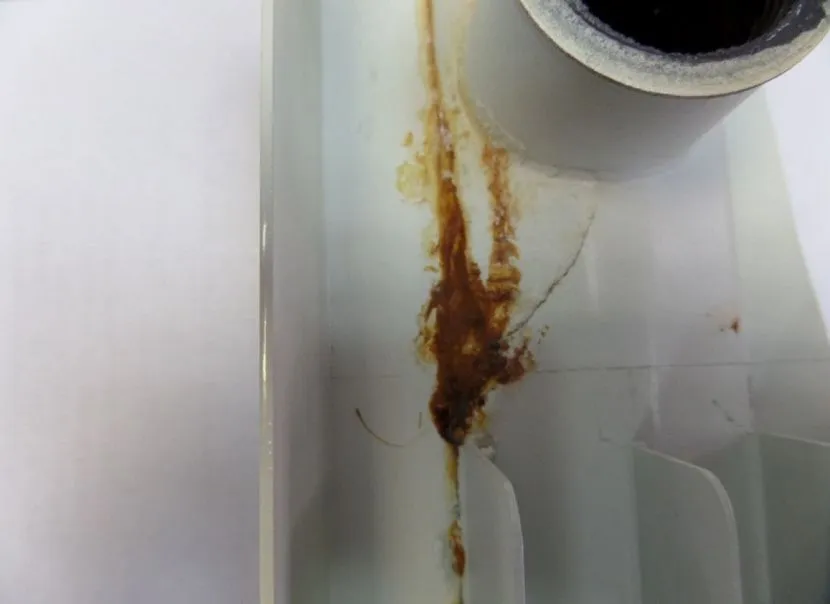

Недостаток алюминиевых радиаторов заключается в их хрупкостиИсточник rssrv.ru

Как выбрать алюминиевый радиатор отопления

Приборы отопления из алюминия, внешний вид имеют достойный, стоят не очень дорого, а по теплоотдаче они и вовсе вырвались в лидеры среди всех приборов отопления. Выпускает их большое количество фирм и все они имеют свои конструктивные особенности, которые необходимо знать. Поэтому предлагаем изучить критерии выбора данного оборудования.

• Литьевые. Радиаторы литьевого типа имеют более высокую стоимость. При их изготовлении каждую секцию льют под давлением из алюминиевого сплава – силумина. Этот сплав содержит до 12 процентов кремния (для прочности). Все соединения отдельных элементов выполняются сваркой в среде инертного газа. Технологичность изготовления делает радиаторы прочными. Из отдельных секций формируют радиаторы необходимой тепловой мощности.
• Экструзионные. Чтобы удешевить производство алюминиевых радиаторов, для изготовления центральной детали стал использоваться экструзионный метод. Деталь не льют, а выдавливают на экструдере при повышенном давлении. Затем ее запрессовывают с верхним и нижним коллекторами (их отливают). Зачастую при соединении частей батареи используется композитный клей, что делает готовый продукт еще дешевле. Разборке экструзионный радиатор не подлежит.
• Производитель. Лучшими в этом сегменте считаются компании Global, Sira, Ferroli. Также можно назвать Calidor и Faral. Модели радиаторов, выпускаемые итальянскими производителями отличаются стилем, изяществом форм и великолепной отделкой.
• Показатель pH. Покупая данные отопительные приборы, помните, что любой алюминиевый радиатор, даже самого «раскрученного» производителя, боится воды с высоким уровнем pH. Он ни в коем случае не должен превышать 7,5 единиц. Поэтому ставить отопительные приборы из алюминия есть смысл только при соответствии теплоносителя в системе этим требованиям.

Способы изготовления

В процессе изготовления используется чистый алюминий с добавлением кремния. Количество последнего определяется в зависимости от типа радиатора и способа его изготовления.

Экструзионные

Такие радиаторы являются единой конструкцией, а жесткость монтажного соединения достигается сваркой. Производство секций осуществляется методом экструзии – продавливанием (прессованием) расплавленного состава через специальные формы.

Отличие разных способов производстваИсточник mynovostroika.ru

К преимуществам алюминиевых радиаторов, изготовленных методом экструзии, относят:

• Меньшая стоимость.
• Сравнительно высокий коэффициент теплоотдачи (в соотношении с литыми аналогами).
• Малый вес, упрощающий процесс настенного монтажа.
• Меньшая ёмкость отдельных радиаторов. Это свойство обеспечивает эффективность работы конвектора при использовании в совокупности с маломощными котлами. В этом случае наблюдается снижение израсходованного топлива и оптимизация работы всей системы отопления.

Повреждение одной секции и замена всего радиатораИсточник ytimg.com

Основным недостатком прессованных радиаторов является вышеупомянутая «монолитность». Нарастить или отсоединить одну из секций в них не представляется возможным. Например, при случайном повреждении секции, приходится менять полностью весь радиатор.

Литые

Изготавливаются по принципу сборных конструкций. Производство налажено посредством использования высокого давления и специальных пресс-форм. Соединение отдельных секций осуществляется ниппелями (резьбовыми элементами), что позволяет собрать нужное количество секций в единую конструкцию.

Герметичность соединений обеспечивается за счёт высокотемпературных прокладок, материал изготовления которых определяется типом теплоносителя. Наиболее популярными уплотнительными элементами являются поранит, графит, высокотемпературных силикон.

Алюминиевый литой радиатор отопленияИсточник kamburg.ru

Комбинированные

Своеобразный симбиоз, в котором используются 2 вышеупомянутых способа изготовления. Секции изготавливаются с использованием опрессованных профилей (полученных экструзивным методом), а горизонтальный коллектор – методом литья. Реализуются в разных вариациях, одной секцией или в качестве блоков.

Радиатор комбинированного типаИсточник oboiman.ru

Анодированные

Радиаторы из анодированного алюминия, являются отдельной разновидностью продукции. Сплав, который не молекулярном уровне, подвергается бомбардировке анодами, получает иные химико-физические свойства. В частности, на его поверхности концентрируется особый защитный слой, снижающий гидравлическое сопротивление металла.

Металл с защитным анодированиемИсточник img.alicdn.com

К преимуществам радиаторов из анодированного алюминия относят:

• Сравнительно высокую устойчивость к коррозии.
• Улучшенные показатели КПД (лучше отдают тепло в помещение).

Недостатком такого оборудования является цена, которая значительно выше, чем стоимость радиаторов, полученных из обычного алюминия.

Теплоотдача и мощность

Эти две характеристики алюминиевых радиаторов практически всегда приводятся, как идентичные величины и во многих статьях используются, как синонимы. Вместе с тем, каждая из них все же имеет свои нюансы, которые вытекают из их физического определения:

• Теплоотдача – это термодинамический процесс, который заключается в передаче тепла от твердого тела (поверхности радиатора) в окружающую среду через теплоноситель;
• Мощность – физическая величина, которая показывает, сколько тепла в единицу времени может произвести то или иное устройство. Чем мощнее радиатор, тем большую площадь он может обогреть.

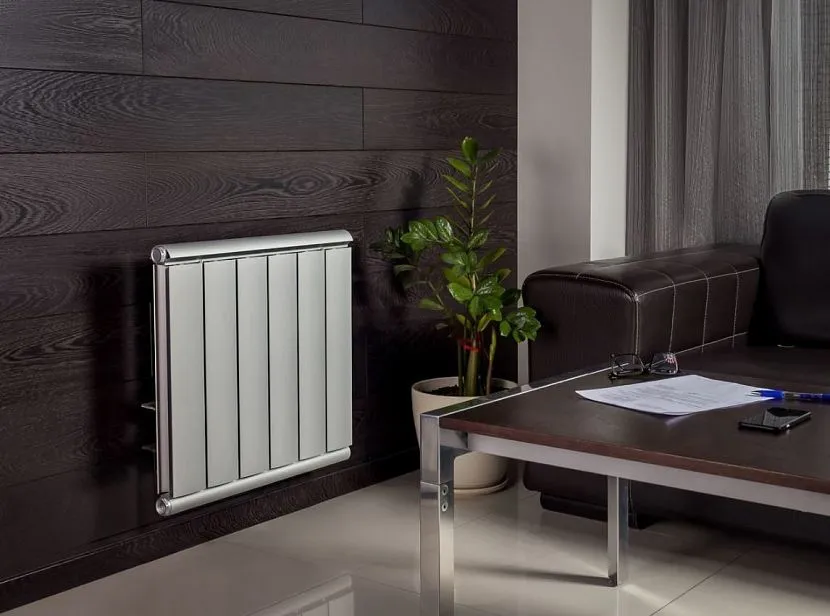

Установленный в квартире алюминиевый радиатор

Фактически алюминиевый радиатор производит полезную работу по обогреву определенной площади, которая зависит от его мощности, за счет явления теплоотдачи. Обе обсуждаемые величины измеряются в ваттах (Вт) или киловаттах (кВт) и часто отождествляются. Хотя более правильно было бы оперировать понятием мощность, которое определяет количество передаваемой энергии, а не сам процесс передачи. Мы будем употреблять оба выражения, согласно сложившейся в последнее время практике.
